角钢支架加工技术交底书

一、交底对象本次安全技术交底对象为参与支架施工的全体人员，包括施工管理人员、技术人员、施工人员、监理人员等。

二、交底时间（具体时间）三、交底地点（具体地点）四、交底内容1. 支架施工概述支架施工是指为满足工程需要，在施工过程中临时搭建的支撑结构。

支架施工安全关系到工程质量和人员生命安全，因此，必须严格执行安全技术交底。

2. 施工前的准备工作（1）熟悉施工图纸，明确支架设计要求。

（2）对施工人员进行安全教育和培训，提高安全意识。

（3）检查施工材料、设备，确保符合质量要求。

（4）制定施工方案，明确施工步骤、施工顺序和施工要求。

3. 施工过程中的安全注意事项（1）支架基础处理：确保支架基础平整、坚实，防止因基础不稳导致支架倾斜或倒塌。

（2）支架搭设：按照设计要求进行搭设，确保支架的稳定性、刚度和强度。

（3）支架连接：连接部位要牢固可靠，防止因连接不牢固导致支架变形或倒塌。

（4）施工荷载：严格控制施工荷载，防止因荷载过大导致支架失稳。

（5）高空作业：做好高空作业人员的安全防护措施，如系好安全带、戴好安全帽等。

（6）临时用电：严格遵守临时用电安全规定，确保用电安全。

（7）施工人员：施工人员应穿着合适的防护服装，佩戴安全帽、安全带等防护用品。

4. 施工结束后的注意事项（1）拆除支架前，应进行全面的检查，确保支架结构完整，无损坏。

（2）拆除支架时，应按照拆除顺序进行，防止因拆除不当导致支架倒塌。

（3）拆除支架过程中，应注意人员安全，防止发生意外伤害。

（4）拆除后的材料、设备应进行妥善处理，防止造成环境污染。

五、安全责任1. 施工单位应负责支架施工过程中的安全技术交底，确保施工人员掌握安全技术要求。

2. 施工人员应严格遵守安全技术交底，提高安全意识，确保自身和他人的安全。

3. 监理单位应监督施工单位执行安全技术交底，确保施工安全。

六、总结本次安全技术交底旨在提高支架施工人员的安全意识，确保施工安全。

全体施工人员应认真学习并严格执行安全技术交底，共同为工程质量和人员生命安全保驾护航。

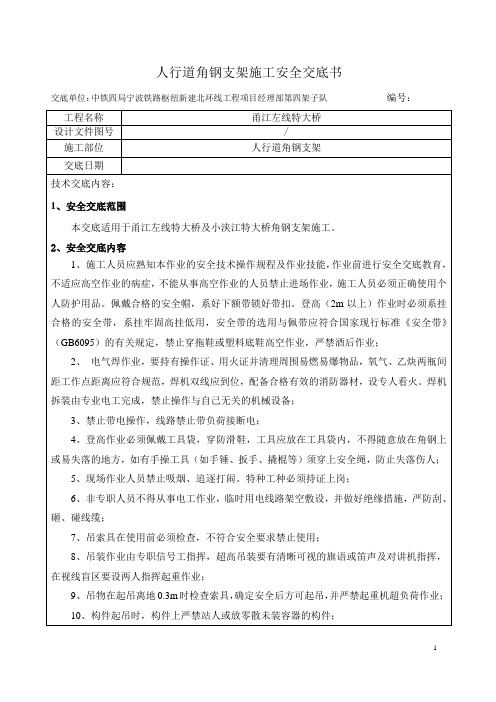

人行道角钢支架施工安全交底书交底单位：中铁四局宁波铁路枢纽新建北环线工程项目经理部第四架子队编号：工程名称甬江左线特大桥设计文件图号/施工部位人行道角钢支架交底日期技术交底内容：1、安全交底范围本交底适用于甬江左线特大桥及小浃江特大桥角钢支架施工。

2、安全交底内容1、施工人员应熟知本作业的安全技术操作规程及作业技能，作业前进行安全交底教育，不适应高空作业的病症，不能从事高空作业的人员禁止进场作业，施工人员必须正确使用个人防护用品。

佩戴合格的安全帽，系好下额带锁好带扣。

登高（2m以上）作业时必须系挂合格的安全带，系挂牢固高挂低用，安全带的选用与佩带应符合国家现行标准《安全带》（GB6095）的有关规定，禁止穿拖鞋或塑料底鞋高空作业，严禁酒后作业；2、电气焊作业，要持有操作证、用火证并清理周围易燃易爆物品，氧气、乙炔两瓶间距工作点距离应符合规范，焊机双线应到位，配备合格有效的消防器材，设专人看火。

焊机拆装由专业电工完成，禁止操作与自己无关的机械设备；3、禁止带电操作，线路禁止带负荷接断电；4、登高作业必须佩戴工具袋，穿防滑鞋，工具应放在工具袋内，不得随意放在角钢上或易失落的地方，如有手操工具（如手锤、扳手、撬棍等）须穿上安全绳，防止失落伤人；5、现场作业人员禁止吸烟、追逐打闹。

特种工种必须持证上岗；6、非专职人员不得从事电工作业，临时用电线路架空敷设，并做好绝缘措施，严防刮、砸、碰线缆；7、吊索具在使用前必须检查，不符合安全要求禁止使用；8、吊装作业由专职信号工指挥，超高吊装要有清晰可视的旗语或笛声及对讲机指挥，在视线盲区要设两人指挥起重作业；9、吊物在起吊离地0.3m时检查索具，确定安全后方可起吊，并严禁起重机超负荷作业；10、构件起吊时，构件上严禁站人或放零散未装容器的构件；11、在构件下方和起重大臂扭转区内，不得有人员停留走动；12、在构件就位时应拉住缆绳，协助就位，此时人员应站在构件两侧；13、构件就位后，应采用安装焊柱或焊接方式固定，不可采用临时码放，搁置的方式，防止高空坠落及意外，必须在就位后立刻焊接牢固；14、要处处注意危险标志和危险地方。

表格编号人行道角钢支架、避车台、检查梯制作安装技术交底书1310 项目名称中铁一局集团有限公司哈佳铁路项目部三分部第 1 页共 4 页交底编号ZTYJHJSFB-019工程名称新建哈尔滨至佳木斯铁路HJZQ-7标架梁工程设计文件图号通桥（2012）2201（电缆槽外置）施工部位人行道角钢支架、避车台、检查梯交底日期2016年3月20日技术交底内容：1、技术交底范围：适用于哈佳铁路HJZQ-7标架梁工程通桥（2012）2201预制后张法简支T梁角钢支架制作安装施工作业。

2、设计情况：2.1当全桥均采用通桥（2012）2201梁时，角钢支架采用电缆槽设置在外侧的方式。

2.2全线桥梁角钢支架人行道宽1.32m，人行道栏杆内侧至线路中心为3.75m，人行道采用角钢栏杆形式，角钢支架利用预埋于梁体挡砟墙中的T形钢与梁体连接。

2.3 预埋T型钢、人行道步板支架角钢均采用Q235钢料，其技术条件符合《碳素结构钢》（GB/700-2006）的要求；栏杆钢筋采用HPB300￠20钢筋，其技术条件应符合《钢筋混凝土用钢第一部分：热轧光圆钢筋》（GB1499.1-2008）的要求。

2.4 栏杆扶手角钢、连接角钢采用∠75×75×6,支架横向角钢、纵向角钢、竖向角钢∠100×80×8，支架斜向支撑角钢采用∠80×80×8，防止步行板、电力、通信信号电缆槽横向移动采用N2横向支架角钢加焊N18、N19限位角钢，限位角钢采用∠80×80×8。

防止中间步板纵向移动，采用横向支架角钢N2、N3之间加焊N7钢板，钢板厚10mm。

2.5角钢支架、栏杆外漏部分按照《铁路钢桥保护涂装及涂料供货技术条件》交底：复核：接底: 日期：日期：日期：。

交底内容：1、设计情况施桥参04》,桥墩避车台左右设置详见宝鸡至太原上行疏解线特大桥《西成客专施桥（疏解线特）01-1-06》及成都至郑州上行客车疏解线大桥《西成客专施桥（疏解线）01-03》。

3、施工工艺（1）人行道栏杆角钢支架a ）人行道支架采用角钢栏杆的型式，角钢支架利用预埋于梁体挡碴墙中的T钢与梁体连接，N10栓钉与N11T钢采用自动螺柱焊。

其技术条件应符合《圆柱式焊钉》（GB10433的相关规定；b ）预埋T钢、人行道步行板支架角钢均采用Q235钢料；c ）栏杆扶手角钢采用/ 75X 75X6,支架竖向及横向角钢采用/ 100 X 80X 8,支架斜向角钢采用/ 80X 80X 8,扶手连接角钢在角钢支架处拼接采用/ 100X 80X 8,在角钢支架间拼接采用/ 75X 75X 6。

为限制人行道步板纵向移动，设置N7钢板与角钢支架N2、N3焊接；为限制人行道步板横向移动，设置角钢N18与角钢N2焊接；d ）支架在加工厂加工完成后（具体尺寸见图纸），由技术人员组织验收后，再运到现场安装；e ）人行道钢构件防腐采用《铁路钢桥保护涂装及涂料供货技术条件》（GB/T1527-2011）第V体系，即环氧富锌底漆（2X40^ m）+云铁环氧中间漆（1 X 40 [1 m +灰铝粉石墨醇酸面漆（2 X 40 [1 m。

先在加工场地喷2遍底漆、1遍中间漆、1遍面漆，最后1遍面漆在现场喷；f ）T钢与支架间的连接采用N15螺栓M20X 65 （GB/T5781-2000）螺帽M20（GB/T56-1988）弹簧垫圈M20（GB/T93-1987）;扶手角钢采用N12螺栓M16X 40 （GB/T5781-2000）螺帽M16（GB/T56-1988）弹簧垫圈M16（GB/T93-1987）;所有螺栓连接部位均应安装垫圈，以防螺栓松脱；g）支架加工时注意考虑无避车台支架、有避车台无接触网支架、无避车台有接触网支架及有避车台有接触网支架。

一、交底目的为确保支架制作过程中的安全，预防事故发生，特制定本安全技术交底。

二、交底对象所有参与支架制作作业的施工人员、管理人员及监督人员。

三、交底内容1. 安全生产法律法规及现场操作规程（1）认真学习并遵守国家安全生产法律法规、行业标准及现场操作规程。

（2）熟悉本工程的安全管理制度，严格执行安全操作规程。

2. 支架制作前的准备工作（1）对施工人员进行安全技术培训，提高安全意识。

（2）检查施工现场，确保场地平整、坚实，符合支架制作要求。

（3）检查施工材料、设备，确保质量合格、性能稳定。

3. 支架制作过程中的安全注意事项（1）支架制作人员必须佩戴安全帽、安全带等个人防护用品。

（2）操作人员应熟悉支架制作工艺流程，严格按照操作规程进行作业。

（3）在支架制作过程中，注意检查支架的稳定性，防止支架倾斜、变形。

（4）在支架制作过程中，严禁酒后作业、疲劳作业。

（5）支架制作过程中，注意用电安全，避免触电事故。

（6）支架制作过程中，注意防火、防爆，严禁使用明火。

4. 支架制作后的验收及维护（1）支架制作完成后，由专人进行验收，确保支架质量合格。

（2）验收合格后，对支架进行维护保养，确保支架长期稳定使用。

（3）定期对支架进行检查，发现安全隐患及时整改。

四、应急措施1. 发现安全隐患，立即停止作业，报告上级领导。

2. 发生安全事故，立即启动应急预案，迅速组织救援。

3. 及时上报事故情况，配合相关部门进行调查处理。

五、交底时间本安全技术交底自发布之日起执行，有效期至工程结束。

六、交底人（签名）七、接受人（签名）八、备注1. 施工单位应将本安全技术交底内容纳入施工方案，确保安全施工。

2. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。

3. 施工单位应加强现场安全管理，确保施工现场安全有序。

一、交底目的为确保钢结构支架施工过程中的安全，预防安全事故的发生，特进行安全技术交底。

请全体施工人员认真阅读并严格遵守以下安全规定。

二、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 施工内容：钢结构支架安装三、安全技术交底1. 施工人员要求（1）施工人员必须经过专业培训，取得相应资格证书后方可上岗。

（2）施工人员应熟悉本工程的安全技术操作规程，并严格按照规程进行施工。

（3）施工人员应佩戴齐全的个人防护用品，如安全帽、安全带、防滑鞋等。

（4）施工人员应严格遵守施工现场的各项规章制度，不得擅自改变施工方案。

2. 施工场地要求（1）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。

（2）施工现场应设置明显的警示标志，提醒施工人员注意安全。

（3）施工现场应配备必要的消防设施，如灭火器、消防砂等。

3. 施工设备要求（1）施工设备必须符合国家相关标准和规定，并由专业人员操作。

（2）施工设备应定期进行维护和保养，确保设备正常运行。

（3）施工设备操作人员应熟悉设备性能，并严格按照操作规程进行操作。

4. 施工过程要求（1）钢结构支架安装前，应检查支架的尺寸、质量是否符合要求。

（2）安装过程中，应确保支架的稳定性，防止支架倾覆或坠落。

（3）高空作业时，施工人员应佩戴安全带，并采取可靠的安全措施。

（4）吊装作业时，应确保吊装设备的可靠性，并严格按照吊装方案进行操作。

（5）焊接作业时，应采取必要的安全防护措施，如佩戴防护眼镜、口罩等。

（6）施工过程中，如发现安全隐患，应立即停止施工，并采取措施消除隐患。

四、应急措施1. 如发生火灾，应立即启动消防应急预案，使用灭火器、消防砂等进行灭火。

2. 如发生人员受伤，应立即停止施工，并采取紧急救治措施，同时拨打急救电话。

3. 如发生设备故障，应立即停止使用，并由专业人员进行维修。

五、总结为确保钢结构支架施工过程中的安全，请全体施工人员严格遵守以上安全技术交底内容。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________二、支架制作安全技术交底目的1. 确保支架制作过程安全、合规。

2. 预防支架制作过程中可能出现的安全事故。

3. 提高施工人员的安全意识，降低事故发生概率。

三、支架制作安全技术交底内容1. 支架材料选用及检查（1）支架材料应符合国家相关标准和规范要求。

（2）选用具有合格证的支架材料，并经验收确认质量合格。

（3）对支架材料进行外观检查，确保无裂纹、变形、腐蚀等缺陷。

2. 支架制作工艺及要求（1）支架制作应符合施工设计规定，确保结构稳定、安全。

（2）支架连接部位应牢固，不得出现松动、脱落现象。

（3）支架焊接作业时，操作者必须经专业培训，持证上岗。

（4）焊接区域下方严禁有人和易燃物，焊接施工应符合消防安全要求。

3. 支架制作现场安全措施（1）施工现场应设置明显的安全警示标志。

（2）施工区域应保持整洁、有序，不得堆放杂物。

（3）施工人员应穿戴符合安全要求的工作服、安全帽、防护眼镜等。

（4）施工人员应熟悉支架制作安全技术交底内容，并严格执行。

4. 支架制作现场消防及应急救援措施（1）施工现场应配备足够的消防器材，如灭火器、消防水桶等。

（2）施工人员应掌握消防器材的使用方法，并定期进行消防演练。

（3）施工现场应制定应急救援预案，确保在发生安全事故时能够迅速、有效地进行救援。

四、支架制作安全技术交底要求1. 施工单位应将安全技术交底内容传达至所有施工人员。

2. 施工人员应认真阅读安全技术交底内容，并签字确认。

3. 施工现场应定期对安全技术交底内容进行抽查，确保施工人员掌握。

五、安全技术交底责任人1. 施工单位项目负责人：负责安全技术交底的组织和实施。

2. 施工单位安全员：负责安全技术交底的监督和检查。
