质量管理学--第二章--质量管理旧七种工具-前六种(质量数据的统计处理)

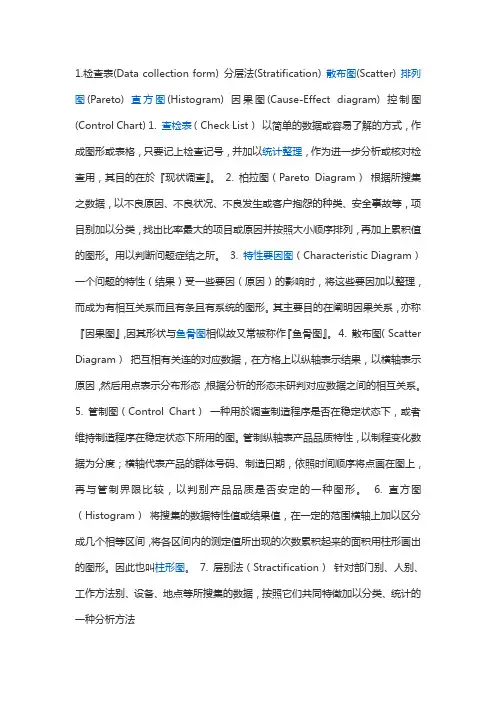

1.检查表(Data collection form) 分层法(Stratification) 散布图(Scatter) 排列图(Pareto) 直方图(Histogram) 因果图(Cause-Effect diagram) 控制图(Control Chart) 1. 查检表（Check List）以简单的数据或容易了解的方式，作成图形或表格，只要记上检查记号，并加以统计整理，作为进一步分析或核对检查用，其目的在於『现状调查』。

2. 柏拉图（Pareto Diagram）根据所搜集之数据，以不良原因、不良状况、不良发生或客户抱怨的种类、安全事故等，项目别加以分类，找出比率最大的项目或原因并按照大小顺序排列，再加上累积值的图形。

用以判断问题症结之所。

3. 特性要因图（Characteristic Diagram）一个问题的特性（结果）受一些要因（原因）的影响时，将这些要因加以整理，而成为有相互关系而且有条且有系统的图形。

其主要目的在阐明因果关系，亦称『因果图』，因其形状与鱼骨图相似故又常被称作『鱼骨图』。

4. 散布图（Scatter Diagram）把互相有关连的对应数据，在方格上以纵轴表示结果，以横轴表示原因，然后用点表示分布形态，根据分析的形态未研判对应数据之间的相互关系。

5. 管制图（Control Chart）一种用於调查制造程序是否在稳定状态下，或者维持制造程序在稳定状态下所用的图。

管制纵轴表产品品质特性，以制程变化数据为分度；横轴代表产品的群体号码、制造曰期，依照时间顺序将点画在图上，再与管制界限比较，以判别产品品质是否安定的一种图形。

6. 直方图（Histogram）将搜集的数据特性值或结果值，在一定的范围横轴上加以区分成几个相等区间，将各区间内的测定值所出现的次数累积起来的面积用柱形画出的图形。

因此也叫柱形图。

7. 层别法（Stractification）针对部门别、人别、工作方法别、设备、地点等所搜集的数据，按照它们共同特徵加以分类、统计的一种分析方法品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

质量管理七种工具是指在质量管理过程中常用的七种方法和工具，包括流程图、因果图、直方图、散点图、控制图、检查表和Pareto图。

这些工具可以帮助识别问题、分析数据、改进过程，以提高产品或服务的质量。

流程图：用于显示一个或多个输入转化为一个或多个输出的过程中，所需要的步骤顺序和可能分支。

流程图有助于了解和估算一个过程的质量成本。

因果图：也称为鱼骨图或石川图，用于分析问题的根本原因。

通过将问题与可能的原因相关联，可以识别出问题的潜在因素。

直方图：一种特殊的条形图，用于描述集中趋势、分散程度和统计分布形状。

直方图可以直观地展示数据的分布情况。

散点图：显示两个变量之间的关系的图表。

通过散点图的观察和分析，可以发现两个变量之间是否存在相关关系或因果关系。

控制图：用于确定一个过程是否稳定或可预测的绩效。

控制图可以检测到过程的异常波动，从而及时采取措施解决问题。

检查表：用于收集数据的查对清单。

通过检查表，可以对某一特定事项或问题进行逐项检查，以便记录和分析数据。

Pareto图：一种特殊的垂直条形图，用于识别造成大多数问题的少数重要原因。

Pareto图可以帮助企业优先解决关键问题，提高生产效率和质量。

这些工具在质量管理中发挥着重要作用，通过综合运用这些工具，企业可以更好地理解和控制生产过程，提高产品质量，降低生产成本，增强客户满意度和忠诚度。

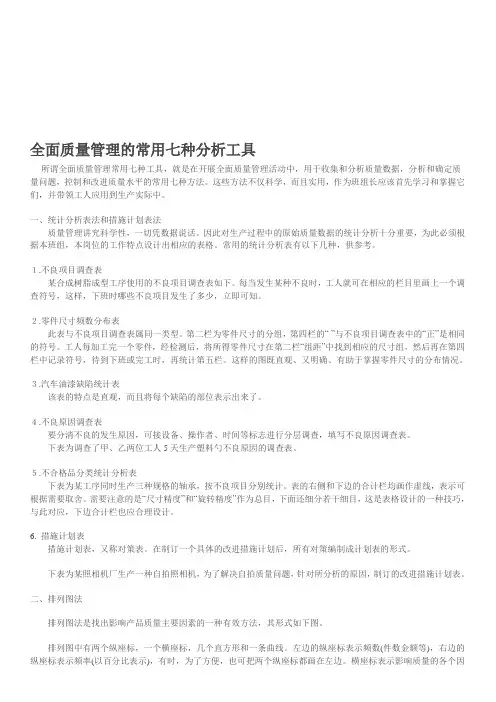

全面质量管理的常用七种分析工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

一、统计分析表法和措施计划表法质量管理讲究科学性，一切凭数据说话。

因此对生产过程中的原始质量数据的统计分析十分重要，为此必须根据本班组，本岗位的工作特点设计出相应的表格。

常用的统计分析表有以下几种，供参考。

１.不良项目调查表某合成树脂成型工序使用的不良项目调查表如下。

每当发生某种不良时，工人就可在相应的栏目里画上一个调查符号，这样，下班时哪些不良项目发生了多少，立即可知。

２.零件尺寸频数分布表此表与不良项目调查表属同一类型。

第二栏为零件尺寸的分组，第四栏的“ ”与不良项目调查表中的“正”是相同的符号。

工人每加工完一个零件，经检测后，将所得零件尺寸在第二栏“组距”中找到相应的尺寸组，然后再在第四栏中记录符号，待到下班或完工时，再统计第五栏。

这样的图既直观、又明确、有助于掌握零件尺寸的分布情况。

３.汽车油漆缺陷统计表该表的特点是直观，而且将每个缺陷的部位表示出来了。

４.不良原因调查表要分清不良的发生原因，可接设备、操作者、时间等标志进行分层调查，填写不良原因调查表。

下表为调查了甲、乙两位工人5天生产塑料勺不良原因的调查表。

５.不合格品分类统计分析表下表为某工序同时生产三种规格的轴承，按不良项目分别统计。

表的右侧和下边的合计栏均画作虚线，表示可根据需要取舍。

需要注意的是“尺寸精度”和“旋转精度”作为总目，下面还细分若干细目，这是表格设计的一种技巧，与此对应，下边合计栏也应合理设计。

6. 措施计划表措施计划表，又称对策表。

在制订一个具体的改进措施计划后，所有对策编制成计划表的形式。

下表为某照相机厂生产一种自拍照相机，为了解决自拍质量问题，针对所分析的原因，制订的改进措施计划表。

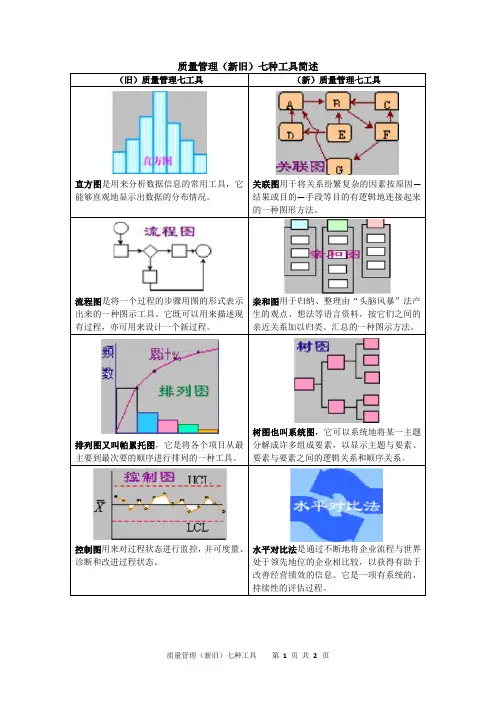

（旧）质量管理七工具（新）质量管理七工具直方图是用来分析数据信息的常用工具，它能够直观地显示出数据的分布情况。

关联图用于将关系纷繁复杂的因素按原因—结果或目的—手段等目的有逻辑地连接起来的一种图形方法。

流程图是将一个过程的步骤用图的形式表示出来的一种图示工具。

它既可以用来描述现有过程，亦可用来设计一个新过程。

亲和图用于归纳、整理由“头脑风暴”法产生的观点、想法等语言资料，按它们之间的亲近关系加以归类、汇总的一种图示方法。

排列图又叫帕累托图，它是将各个项目从最主要到最次要的顺序进行排列的一种工具。

树图也叫系统图，它可以系统地将某一主题分解成许多组成要素，以显示主题与要素、要素与要素之间的逻辑关系和顺序关系。

控制图用来对过程状态进行监控，并可度量、诊断和改进过程状态。

水平对比法是通过不断地将企业流程与世界处于领先地位的企业相比较，以获得有助于改善经营绩效的信息。

它是一项有系统的、持续性的评估过程。

调查表又叫检查表、统计分析表等，用来系统地收集资料和积累数据，确认事实并对数据进行粗略整理和分析的统计图表。

矩阵图是以矩阵的形式分析因素间相互关系及其强弱的图形。

它由对应事项、事项中的具体元素和对应元素交点处表示相关关系的符号构成。

因果图又叫鱼刺图，用来罗列问题的原因，并将众多的原因分类、分层的图形。

雷达图胜于描绘现有状况与目标之间差距的大小程度。

散布图是用来发现和显示两组相关数据之间相关关系的类型和程度，或确认其预期关系的一种示图工具。

头脑风暴法也称集思广益法，它是采用会议的方式，引导每个人广开言路、激发灵感，畅所欲言地发表独立见解的一种集体创造思维的方法。

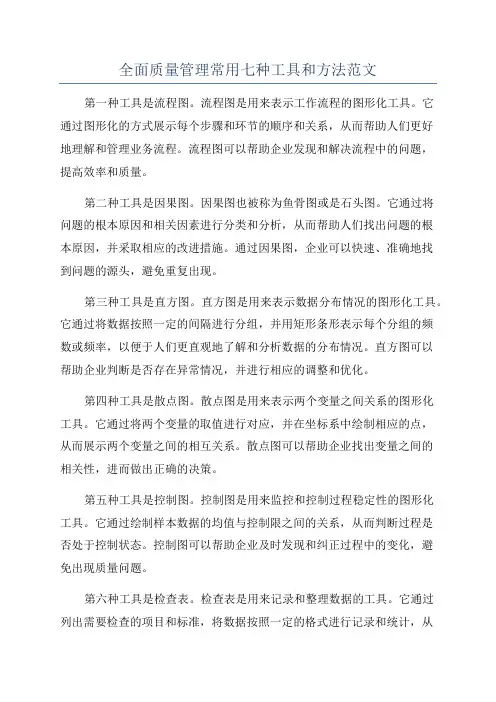

全面质量管理常用七种工具和方法范文第一种工具是流程图。

流程图是用来表示工作流程的图形化工具。

它通过图形化的方式展示每个步骤和环节的顺序和关系，从而帮助人们更好地理解和管理业务流程。

流程图可以帮助企业发现和解决流程中的问题，提高效率和质量。

第二种工具是因果图。

因果图也被称为鱼骨图或是石头图。

它通过将问题的根本原因和相关因素进行分类和分析，从而帮助人们找出问题的根本原因，并采取相应的改进措施。

通过因果图，企业可以快速、准确地找到问题的源头，避免重复出现。

第三种工具是直方图。

直方图是用来表示数据分布情况的图形化工具。

它通过将数据按照一定的间隔进行分组，并用矩形条形表示每个分组的频数或频率，以便于人们更直观地了解和分析数据的分布情况。

直方图可以帮助企业判断是否存在异常情况，并进行相应的调整和优化。

第四种工具是散点图。

散点图是用来表示两个变量之间关系的图形化工具。

它通过将两个变量的取值进行对应，并在坐标系中绘制相应的点，从而展示两个变量之间的相互关系。

散点图可以帮助企业找出变量之间的相关性，进而做出正确的决策。

第五种工具是控制图。

控制图是用来监控和控制过程稳定性的图形化工具。

它通过绘制样本数据的均值与控制限之间的关系，从而判断过程是否处于控制状态。

控制图可以帮助企业及时发现和纠正过程中的变化，避免出现质量问题。

第六种工具是检查表。

检查表是用来记录和整理数据的工具。

它通过列出需要检查的项目和标准，将数据按照一定的格式进行记录和统计，从而方便人们进行数据分析和决策。

检查表可以帮助企业更有效地收集和管理数据，提高数据的准确性和可信度。

第七种工具是帕累托图。

帕累托图是用来分析和解决问题的工具。

它通过将问题按照重要程度进行排序和分类，从而帮助人们找出解决问题的关键点，优先解决重要问题。

帕累托图可以帮助企业利用有限资源解决最重要的问题，提高效率和质量。

在实践中，这七种工具和方法经常被应用于全面质量管理中。

企业可以根据自身的特点和需求选择合适的工具和方法，并加以灵活运用。

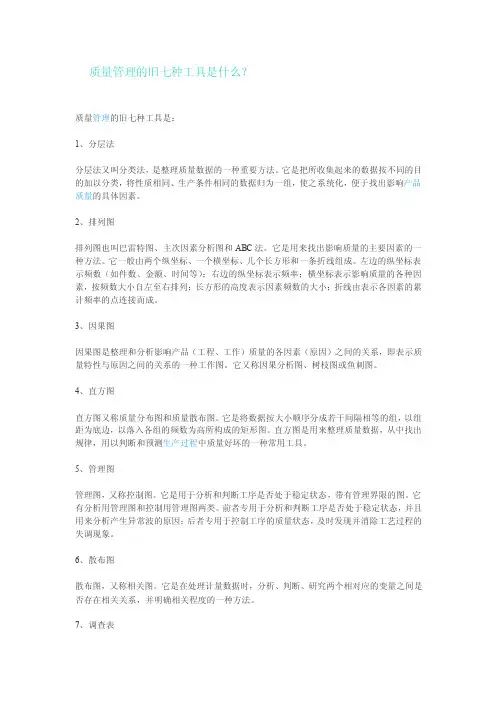

质量管理的旧七种工具是什么？质量管理的旧七种工具是：1、分层法分层法又叫分类法，是整理质量数据的一种重要方法。

它是把所收集起来的数据按不同的目的加以分类，将性质相同、生产条件相同的数据归为一组，使之系统化，便于找出影响产品质量的具体因素。

2、排列图排列图也叫巴雷特图、主次因素分析图和ABC法。

它是用来找出影响质量的主要因素的一种方法。

它一般由两个纵坐标、一个横坐标、几个长方形和一条折线组成。

左边的纵坐标表示频数（如件数、金额、时间等）；右边的纵坐标表示频率；横坐标表示影响质量的各种因素，按频数大小自左至右排列；长方形的高度表示因素频数的大小；折线由表示各因素的累计频率的点连接而成。

3、因果图因果图是整理和分析影响产品（工程、工作）质量的各因素（原因）之间的关系，即表示质量特性与原因之间的关系的一种工作图。

它又称因果分析图、树枝图或鱼刺图。

4、直方图直方图又称质量分布图和质量散布图。

它是将数据按大小顺序分成若干间隔相等的组，以组距为底边，以落入各组的频数为高所构成的矩形图。

直方图是用来整理质量数据，从中找出规律，用以判断和预测生产过程中质量好坏的一种常用工具。

5、管理图管理图，又称控制图。

它是用于分析和判断工序是否处于稳定状态，带有管理界限的图。

它有分析用管理图和控制用管理图两类。

前者专用于分析和判断工序是否处于稳定状态，并且用来分析产生异常波的原因；后者专用于控制工序的质量状态，及时发现并消除工艺过程的失调现象。

6、散布图散布图，又称相关图。

它是在处理计量数据时，分析、判断、研究两个相对应的变量之间是否存在相关关系，并明确相关程度的一种方法。

7、调查表调查表，又称检查表、统计分析表，它是为分层收集数据而设计的图表，用来进行数据整理和粗略的原因分析。

可根据不同的目的要求，设计多种多样的调查表。

下面是三个励志小故事，不需要的朋友可以下载后编辑删除谢谢！！！你可以哭泣，但不要忘了奔跑2012年，我背着大包小包踏上了去往北京的火车，开启了北漂生涯。

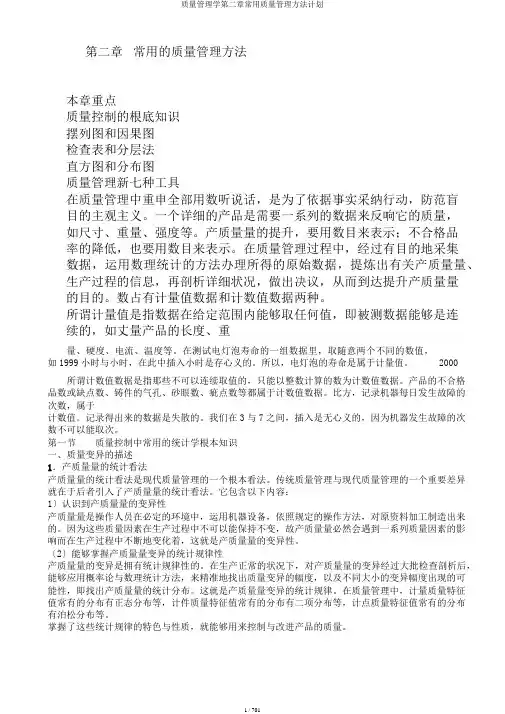

第二章常用的质量管理方法本章重点质量控制的根底知识摆列图和因果图检查表和分层法直方图和分布图质量管理新七种工具在质量管理中重申全部用数听说话，是为了依据事实采纳行动，防范盲目的主观主义。

一个详细的产品是需要一系列的数据来反响它的质量，如尺寸、重量、强度等。

产质量量的提升，要用数目来表示；不合格品率的降低，也要用数目来表示。

在质量管理过程中，经过有目的地采集数据，运用数理统计的方法办理所得的原始数据，提炼出有关产质量量、生产过程的信息，再剖析详细状况，做出决议，从而到达提升产质量量的目的。

数占有计量值数据和计数值数据两种。

所谓计量值是指数据在给定范围内能够取任何值，即被测数据能够是连续的，如丈量产品的长度、重量、硬度、电流、温度等。

在测试电灯泡寿命的一组数据里，取随意两个不同的数值，如1999小时与小时，在此中插入小时是存心义的。

所以，电灯泡的寿命是属于计量值。

2000所谓计数值数据是指那些不可以连续取值的，只能以整数计算的数为计数值数据。

产品的不合格品数或缺点数、铸件的气孔、砂眼数、疵点数等都属于计数值数据。

比方，记录机器每日发生故障的次数，属于计数值。

记录得出来的数据是失散的。

我们在3与7之间，插入是无心义的，因为机器发生故障的次数不可以能取次。

第一节质量控制中常用的统计学根本知识一、质量变异的描述1．产质量量的统计看法产质量量的统计看法是现代质量管理的一个根本看法。

传统质量管理与现代质量管理的一个重要差异就在于后者引入了产质量量的统计看法。

它包含以下内容：1〕认识到产质量量的变异性产质量量是操作人员在必定的环境中，运用机器设备，依照规定的操作方法，对原资料加工制造出来的。

因为这些质量因素在生产过程中不可以能保持不变，故产质量量必然会遇到一系列质量因素的影响而在生产过程中不断地变化着，这就是产质量量的变异性。

〔2〕能够掌握产质量量变异的统计规律性产质量量的变异是拥有统计规律性的。

在生产正常的状况下，对产质量量的变异经过大批检查剖析后，能够应用概率论与数理统计方法，来精准地找出质量变异的幅度，以及不同大小的变异幅度出现的可能性，即找出产质量量的统计分布。

全面质量管理的常用七种分析工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法.这些方法不仅科学,而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

一、统计分析表法和措施计划表法质量管理讲究科学性,一切凭数据说话。

因此对生产过程中的原始质量数据的统计分析十分重要，为此必须根据本班组，本岗位的工作特点设计出相应的表格。

常用的统计分析表有以下几种，供参考。

１。

不良项目调查表某合成树脂成型工序使用的不良项目调查表如下.每当发生某种不良时，工人就可在相应的栏目里画上一个调查符号,这样，下班时哪些不良项目发生了多少，立即可知。

２.零件尺寸频数分布表此表与不良项目调查表属同一类型。

第二栏为零件尺寸的分组，第四栏的“ "与不良项目调查表中的“正”是相同的符号。

工人每加工完一个零件，经检测后，将所得零件尺寸在第二栏“组距”中找到相应的尺寸组，然后再在第四栏中记录符号，待到下班或完工时，再统计第五栏。

这样的图既直观、又明确、有助于掌握零件尺寸的分布情况。

３.汽车油漆缺陷统计表该表的特点是直观，而且将每个缺陷的部位表示出来了.４.不良原因调查表要分清不良的发生原因，可接设备、操作者、时间等标志进行分层调查，填写不良原因调查表。

下表为调查了甲、乙两位工人5天生产塑料勺不良原因的调查表。

５.不合格品分类统计分析表下表为某工序同时生产三种规格的轴承,按不良项目分别统计。

表的右侧和下边的合计栏均画作虚线，表示可根据需要取舍。

需要注意的是“尺寸精度”和“旋转精度”作为总目，下面还细分若干细目，这是表格设计的一种技巧，与此对应,下边合计栏也应合理设计。

6。

措施计划表措施计划表,又称对策表.在制订一个具体的改进措施计划后，所有对策编制成计划表的形式.下表为某照相机厂生产一种自拍照相机，为了解决自拍质量问题，针对所分析的原因，制订的改进措施计划表。

质量管理需要用到哪些工具-质量管理的七个工具质量管理需要用到哪些工具-关于质量管理的七个工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

下面，店铺为大家分享质量管理的七个工具，希望对大家有所帮助!因果图法因果图又叫特性要因图或鱼骨图。

按其形状，有人又叫它为树枝图或鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

画因果分析图的注意事项：1、影响产品质量的大原因，通常从五个大方面去分析，即人、机器、原材料、加工方法和工作环境。

每个大原因再具体化成若干个中原因，中原因再具体化为小原因，越细越好，直到可以采取措施为止。

2、讨论时要充分发挥技术民主，集思广益。

别人发言时，不准打断，不开展争论。

各种意见都要记录下来。

分层法分层法又叫分类，是分析影响质量(或其他问题)原因的方法。

我们知道，如果把很多性质不同的原因搅在一起，那是很难理出头绪来的。

其办法是把收集来的数据按照不同的目的加以分类，把性质相同，在同一生产条件下收集的数据归在一起。

这样，可使数据反映的事实更明显、更突出，便于找出问题，对症下药。

企业中处理数据常按以下原则分类：1)按不同时间分：如按不同的班次、不同的日期进行分类;2)按操作人员分：如按新、老工人、男工、女工、不同工龄分类;3)按使用设备分：如按不同的机床型号，不同的工夹具等进行分类4)按操作方法分：如按不同的切削用量、温度、压力等工作条件进行分类;5)按原材料分：如按不同的供料单位不同的进料时间，不同的材料成份等进行分类。

6)按不同的检测手段分类。

7)其它分类：如按不同的工厂、使用单位、使用条件、气候条件等进行分类。

总之，因为我们的目的是把不同质的问题分清楚。

便于分析问题找出原因。

所以，分类方法多种多样，并无任何硬性规定。

直方图法直方图(Histogram)是频数直方图的简称。

它是用一系列宽度相等、高度不等的长方形表示数据的图。

全面质量管理七种工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

（一）统计分析表法和措施计划表法质量管理讲究科学性，一切凭数据说话。

因此对生产过程中的原始质量数据的统计分析十分重要，为此必须根据本班组，本岗位的工作特点设计出相应的表格。

常用的统计分析表有以下几种，供参考。

1.不良项目调查表某合成树脂成型工序使用的不良项目调查表如下。

每当发生某种不良时，工人就可在相应的栏目里画上一个调查符号，这样，下班时哪些不良项目发生了多少，立即可知。

2.零件尺寸频数分布表此表与不良项目调查表属同一类型。

第二栏为零件尺寸的分组，第四栏的“ ”与不良项目调查表中的“正”是相同的符号。

工人每加工完一个零件，经检测后，将所得零件尺寸在第二栏“组距”中找到相应的尺寸组，然后再在第四栏中记录符号，待到下班或完工时，再统计第五栏。

这样的图既直观、又明确、有助于掌握零件尺寸的分布情况。

3.汽车油漆缺陷统计表该表的特点是直观，而且将每个缺陷的部位表示出来了。

4.不良原因调查表要分清不良的发生原因，可接设备、操作者、时间等标志进行分层调查，填写不良原因调查表。

下表为调查了甲、乙两位工人5天生产塑料勺不良原因的调查表。

5.不合格品分类统计分析表下表为某工序同时生产三种规格的轴承，按不良项目分别统计。

表的右侧和下边的合计栏均画作虚线，表示可根据需要取舍。

需要注意的是“尺寸精度”和“旋转精度”作为总目，下面还细分若干细目，这是表格设计的一种技巧，与此对应，下边合计栏也应合理设计。

6. 措施计划表措施计划表，又称对策表。

在制订一个具体的改进措施计划后，所有对策编制成计划表的形式。

下表为某照相机厂生产一种自拍照相机，为了解决自拍质量问题，针对所分析的原因，制订的改进措施计划表。
