涵洞设计要领
首先，我们在普通、简单的涵洞设计中，会出现很多错误或者是瑕疵，图面上或多或少总会出现一些问题。
第二，我们设计解决难度较大的涵洞的能力不足，不能考虑到多方面的影响因素，更多时候，只是扮演一个绘图者的角色，并没有理解涵洞真正的设计意图，解决实际需要，设计出来的涵洞不够合理。
第三，我们的涵洞设计效率比较低。
需要改进以上的一些问题，在此我总结了下自己在实际设计操作中的一些涵洞设计经验和心得，希望能与大家交流和探讨，看是否有能帮助上大家的地方。
第四，我们要把涵洞的结构搞清楚，要有空间想象力，所谓的画法几何，不行的话，去找书看看，只有这个搞明白了，才知道这么设计合理，有些不明白的东西怎么去处理。
一、拿到一个涵洞首先要做的工作是查找资料：我们拿到一个涵洞一定不能急着开始绘图，查找资料是一个重要的过程，做好充分的准备工作再开始设计会让自己事半功倍，而以下是资料里面需要我们读取的信息。
1、涵轴断面：
是主要的信息来源，我们的设计就是基于涵轴断面而来，因此一定要仔细分析。
包括地面线信息，既有涵长，既有涵标高，也包括丈量表里面的既有涵高度，双线的线间距或者是接长涵洞的线间距。
2、路基帽子或纵断面：
轨底到路肩高度，路基宽度，线路坡度，路肩高程，要注意看是否受竖曲线影响。
3、平面图：
涵轴断面所给出的地面信息是有局限性的，所以分析平面图是设计出合理的涵洞的重要步骤，我们可以从平面图上确定我们的标高，涵洞位置等，发挥自己的空间想象能力，在平面图上构思自己所设计出的涵洞，从全局出发，综合考虑排水，行车，多线的影响等等信息。
4、调查表：
调查表是我们比较容易忽视的资料，其实很多涵洞的特殊性就体现在调查表上，一定要看清楚调查表上所写的情况，看是否有我们需要特殊处理和注意的地方，避免我们考虑不周而造成涵洞不合理设计，比如看清楚是否有淤积，既有涵洞的材料，是否需要特殊处理出入口等等。
5、地质资料：
我们需要从地质资料上了解水文信息和是否具有侵蚀性等。
尽可能的从资料里面发掘对我们设计有用的信息，是高速优质设计涵洞的前提，如果发现有资料不齐，或资料有误的情况，一定要尽快寻求设计负责人解决落实。
二、掌握了我们需要的设计信息后就可以开始设计。
最最重要的一点是，出草图之后不要急于去修改图面。
首要的是要把图面上的数据核对一遍。
仔细核对后没错再开始修改。
这是血的教训啊。
1、资料填写：
涵洞的设计并没有太大的难点，仔细是我们必须具备的素质之一，我们需要把资料准确无误的反映到设计中，一定要自己仔细检查复核资料是否输入错误，比如检查地面线是否与涵轴断面一致，路基宽度和路肩高度是否有误等等。
2、出入口的选择：
a、一般情况下我们都采用八字墙出入口形式；
b、入口如果在挖方内可以采用端墙式，注意斜交是没有端墙式的；
3、铺砌的选择：
a、一般和地面平齐采用标准铺砌；
b、在地面以下采用梯形槽；
c、灌溉用途或有侧沟等情况，如果在地面以上需加矩形槽；
d、入口在挖方地段，有时候需要设急流槽跌水井，看具体情况而定。
4、标高的确定：标高确定是涵洞里面的难点，要综合考虑以下的因素确定：
a、排洪涵洞，要保证水流能与上下游顺接，入口要能进水，出口能出水；
b、保证最小临界坡度；
c、保证最小填土厚度；
d、尽量减少填挖方量；
e、尽量能够与既有沟或者既有路顺接；
f、考虑与既有涵洞标高的关系；
g、考虑路基边沟排水。
5、地基处理：
a、基地承载力必须在0.15Mpa，斜交立交涵洞出入口需要在0.20Mpa，不够的需要做处理；这个可能每条线不一样。
主要看负责人。
b、局部需要处理就直接加深基础，适用于处理深度在1m以内的情况；一般情况只是局部，加深太多太长不经济，就换填
c、处理深度在1m以上3m以下时候，采用换填砂夹卵石处理；（具体到每条线）
d、处理深度超过3m的时候采用旋喷,CFG等处理；主要看路基是怎么处理哦。
尽量做的一致。
e、位于膨胀土上时候需要加垫层处理；
f、基础若有悬空部分应该用浆砌片石回填，铺砌若有悬空部分用砂夹卵石回填；
g、以上只是一般处理情况，实际操作中应具体情况具体分析。
6、涵长计算：涵长错误是我们最常见的错误，所以在涵洞设计中需要养成涵长计算的习惯：
一般情况下的涵长计算公式：斜交双孔的要算而已用的是你算出来的涵长倒虹吸全部是自己算自己画哦还有穿挡墙的
L涵长＝L出口侧+L入口侧
L出口侧＝（H路肩标高－H出口标高－H净高－D盖板厚度－0.2(帽石厚度)）*M（一般情况为
+D出口侧路肩宽度+D帽石宽度（一般为0.45）
1.5）
L入口侧＝（H路肩标高－H入口标高－H净高－D盖板厚度－0.2(帽石厚度)）*M（一般情况为
+D入口侧路肩宽度+D帽石宽度（一般为0.45）
1.5）
斜交涵洞长度＝正交涵洞长度/cosα
7、工程量计算：
我们大多数同志在工程量计算上都依靠于程序，其实所有的数量我们都可以
手算或者通过标准图计算确定，特别是双孔涵洞，基本需要自己逐项手算，也需要培养自己手算工程量的能力。
a、涵身数量和出入口数量要区分开来；
b、若有加深基础数量，或者添加了的附属工程量需要加上去；
c、注意加上基础处理的数量；
d、挖方量若有石头要计挖石量，有水要按有水开挖计；
e、注意有的时候需要带档开挖，接长涵洞有干扰开挖；
f、注意双孔涵洞的数量并不是单孔的数量乘以2，而需要按标准图计算；
g、立交涵洞需要计列限高架数量。
（小于5M）

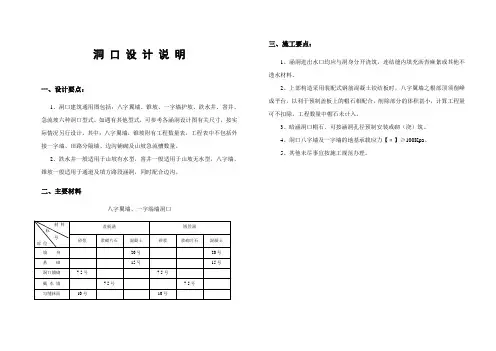

8、说明的修改：
在修改说明前一定要先找好适合的模版，每条线都有不同的设计细则，有不同的规定，因此找到适合的模版来修改可以让自己事半功倍，也要注意很多细节问题核对每一条说明。
主要修改的地方有。
a、修改涵洞用途和流量；
b、修改地质情况，注意需要转换为Mpa。
c、修改涵洞基本信息，如边墙高，盖板类型，既有线信息等情况。
d、修改有关地质的情况，如是否在膨胀土上等地基处理问题。
e、修改注意事项，如出入口顺接等情况需要根据具体情况交代清楚。
9、图框的修改：
a、注意每条线的线路名称等等，采用标准图框；
b、检查左上角设计复核栏是否正确，打印出来后需在设计者栏上签名。
c、注意检查涵洞里程和孔径样式是否正确；
d、检查日期是否正确。
10、其他需要注意的地方：
a、涵洞设计中，有很多规定并不是固定不变的，而是每条线都有自己的规定，如设侧沟盖板，地基处理等等，我们需要的就是先看清楚设计细则，了解清楚每条线有的特殊的规定，看是否有特别需要注意修改的地方；
b、注意图面的排版和整洁，让图纸大小统一，看上去整齐美观；
c、注意涵身立面图和基顶平面图要上下一一对应。
三、只要注意检查以上的一些问题，相信涵洞设计质量就会得到保证，但是单有质量也不行，我们还需要提高我们的绘图速度。
1、熟练程度是影响设计速度的一个重要因素。
通过不断的练习，从练习中掌握设计要领，熟练涵洞设计的操作步骤。
一个普通的新建涵洞一般情况下在两个小时内就可以轻松地完成，熟练程度比较高后，只需要半个到一个小时。
拿到一个新的涵洞后要合理的分配时间。
我就以一个简单的新建涵洞为例，拿到涵洞后，花上15分钟查找资料，了解资料上的信息，查看平纵断面图，然后用大约25分钟的时间进行程序填写和调试，合理后对图面进行修改，包括工程数量的计算和说明的修改并打印出来也可以在50分钟内完成。
这样我们就可以在1个半小时的时间内轻松地完成这样一个涵洞。
当然这个也要具体情况具体分析，主要是提升了熟练程度后，一个涵洞的设计时间就可以大幅度的缩短。
2、尽量减少返工数量是提高设计效率的关键。
其实我们的设计人员大部分都有很快的设计速度，但是总体设计速度始终太低，主要的原因就是因为我们做了很多重复的工作。
如果我们的图纸出来后，只经过少量的修改就能进厂当然是个理想的情况，很多时候需要修改的话，我们若能保证在第一次返回修改就能进厂也是比较好。
如果经过很多次修改都没有进厂的话，不但我们需要花费大量的时间和精力在一个涵洞上，还会给复核者一种设计素质较差的感觉。
只要在设计过程中善于总结，不要总在相同的地方犯同样的错误，相信我们的设计效率会有明显的提升。
当然肯定还有很多没有说到的地方，希望能与大家交流，共同提升我们的设计能力。
