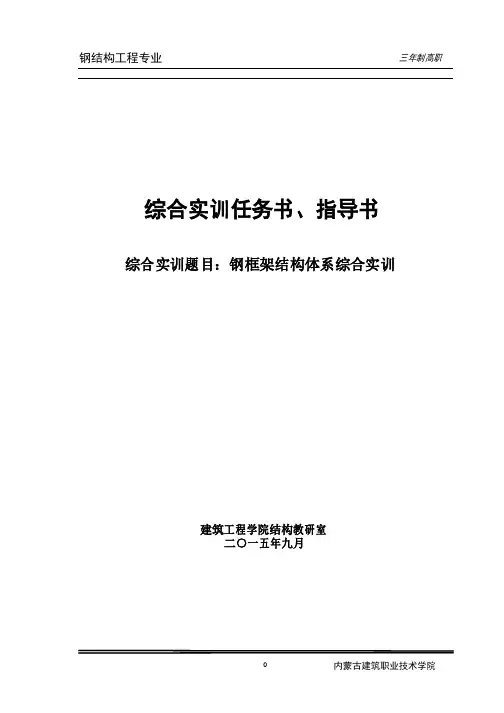

综合实训任务书、指导书综合实训题目：钢框架结构体系综合实训建筑工程学院结构教研室二○一五年九月7.3钢框架结构体系综合实训7.3.1钢框架结构体系综合实训任务书1综合实训目的钢框架结构体系综合实训的是建筑工程专业学习《钢结构》课程后的综合实践性教学中的一个重要组成部分，要求学生能按有关专业规范或规程进行钢框架结构的整体设计、截面计算和构造处理基本的设计训练，并掌握施工图识读，下料计算，施工图预算和施工组织设计等各项工作，提高对所学知识的综合运用能力，为以后的工程实践打下必要的基础。
2 综合实训施工图工程资料：某商业楼三层钢框架结构，其施工图详见(附图)。
3综合实训任务任务1 识读图纸识读图纸，掌握如下信息：1）钢结构设计总说明。
包括结构类型、建筑层数、设计使用年限、建筑面积、结构安全等级、耐火等级、设防烈度等。
2 ）基础平面图及详图。
应表达钢柱的平面位置及具与下部混凝土构件的连结构造详图。
3 ）结构平面，包括各层楼面、屋面布置图。
应注明定位关系、标高、构件，可用粗单线绘制的位置、构件编号及截面型式和尺寸、节点详图索引号等；必要时应绘制檩条、墒梁布置图和关键剖面图；空间网架应绘制上、下弦杆及腹杆平面图和关键剖面图，平面图中应有杆件编号及截面型式和尺寸、节点编号及型式和尺寸。
4）构件与节点详图：①简单的钢梁、柱可用统一详图和列表法表示，注明构件钢材牌号、必要的尺寸、规格。
绘制各种类型连接节点详图，可引用标准图；②格构式构件应绘出平面图、剖面图、立面图，注明定位尺寸、总尺寸、分尺寸，注明单构件型号，规格，绘制节点详图和与其他构件的连接详图；③节点详图应包括：连接板厚度及必要的尺寸，焊缝要求，螺栓的型号及其布置，焊钉布置等。
任务2 下料计算将结构各构件中选用的零件及其规格型号、长度、数量、单重、总重等各项信息以表格形式列出，供施工人员查阅，用于下料生产，统计计算工程量。
任务3 施工图预算根据此钢框架施工图及预算定额、各项取费标准、建设地区的自然及技术经济条件等资料编制建筑安装工程预算造价文件——施工图预算，形成一份施工图预算书。
施工图预算书由以下几部分组成：1．封面预算书的封面2．编制说明3．总预算表（或预算汇总表、标底汇总表等）4．费用计算表5．单位工程直接费计算表6．材料价差调整表7．工、料、机分析表8．补充单位估价表9．主要设备材料数量及价格表任务4 施工组织设计实训根据工程项目，编制该项工程的施工组织设计文件，内容包括：1）编制目录2）编写编制依据3）编写工程概况4）编写施工条件本工程施工现场的三通一平工作已完，水电已引入施工现场，施工单位进入现场即可使用，并满足工程需要；各种建筑材料、工具满足供应；工程由某公司承包，机械设备齐全，劳动力满足工程需要。
5）编写施工部署6）制定施工方案施工方案是重点内容，应结合本工程的施工特点制定出详细的、有针对性的、切合实际的确实能起到指导施工的可行方案。
如土方工程、基础工程、主要构件制作组装、焊接工程、钢结构安装工程等。
7）编制施工进度计划要求各工序之间的施工顺序安排必须合理，施工工期必须满足规定要求。
8）进行施工现场布置，绘制施工平面图。
9）编写相关措施，如质量预控措施、工程质量技术组织保证措施、施工进度保证措施、安全保证措施、文明施工措施、季节施工措施、成品保护措施等。
4综合实训成果要求提交钢框架结构体系综合实训成果如下：（1）绘制施工图纸, 主要内容包括：基础平面布置图、基础详图；标准层结构布置图；屋面结构布置图；框架竖向结构图；钢梁、柱表以及楼梯、雨篷、挑檐等小构件结构平面布置图及详图等。
（2）完成钢框架材料表（3）编制施工图预算书（4）编制施工组织设计书综合实训成果资料要求：采用统一纸张，分任务装订成册，要求装订整齐、规范、美观，格式统一。
5综合实训时间安排综合实训时间安排共计4.5周时间，各阶段的时间分配如下：6综合实训参考书目相关参考规范、书籍如下：（1）《房屋建筑制图统一标准》 GB/T 50001—2010（2）《建筑结构制图标准》 GB/T 50105—2010（3）《钢结构设计规范》（GB50017-2003）（4）《钢结构工程施工质量验收规范》（GB50205-2001）（5）《建筑结构制图规范》(GB5009-2010)（6）唐丽萍.钢结构制造与安装.北京：机械工业出版社,2009.（7）陈绍蕃.房屋建筑钢结构设计. 北京：中国建筑工业出版社,2003.（8）王肇民.建筑钢结构设计.上海：同济大学出版社,2001.（9）李星荣等. 钢结构连接节点设计手册（第二版），中国建筑工业出版社，20057.3.2 钢框架结构体系综合实训指导书1 图纸识读结合教学实际情况，重点识读钢框架结构施工图钢框架结构施工图包括：结构设计说明、基础平面图及详图结构平面(包括各层楼面、屋面)布置图、各横轴竖向支撑平面布置图、各纵轴竖向支撑里面布置图、梁柱节点详图、柱脚节点详图和支撑节点详图等。
在实际图样中，以上图样内容可以根据工程的繁简程度，将某几项内容合并在一张图样上或将某一项拆分成几张图样。
1)工程资料工程资料一般说明工程名称、建筑面积、建筑高度、层高、层数、结构形式及基础类型。
另外应注意设计说明，如钢结构材料、焊接方法及材料、螺栓材料、应注明钢构件的成形方式、压型钢板的截面形式及产品标准；焊缝质量等级及焊缝质量检查要求；跨度较大的钢构件起拱要求；涂装要求、钢结构主体与围扩结构的连接要求。
2）柱脚锚栓平面布置图柱脚锚栓平面布置图，主要表达了底层柱以及锚栓的布置情况，读图时，应先明确图中柱子的类型，截面形式；其次明确锚栓的规格、直径、数量及锚栓的锚固长度。
3）结构平面布置图结构平面布置图主要是表示建筑物结构的平面布置情况。
一般民用建筑的结构平面图包括基础图、楼层和屋面结构布置图等。
基础平面图中反映了基础的放线宽度、墙柱轴线位置、地梁和上下水留洞位置。
楼层及屋面结构平面图主要表示梁、板、过梁、圈梁、楼梯、阳台、雨篷、天沟等的编号数量、安装位置以及各种构件详图的图号或采用标准图的图集号。
4）楼层结构平面图楼层结构平面图用于表示楼板以及其下面的墙、梁、柱等承重构件的平面布置，或现浇楼板的构造和配筋。
楼板形式根据材料分有钢筋混凝土楼板（现浇、预制）、钢板、组合楼板等。
5）节点详图节点详图表示各构件间相互连接关系及其构造特点，节点上应表明整个结构物的相关位置，即应标出轴线编号、相关尺寸、主要控制标高、构件编号和截面规格、节点板厚度及加劲肋做法。
构件与节点板采用焊接连接时，应标明焊脚尺寸及焊缝符号。
格构式构件应绘出平面图、剖面图、立面图，注明定位尺寸、总尺寸、分尺寸，注明单构件型号，规格，绘制节点详图和与其他构件的连接详图；构件采用螺栓连接时，应标明螺栓直径、数量。
对于节点详图的识读，先要判断该节点在整体结构中的位置（根据定位轴线或索引符号），其次判断该连接的连接特点（构件间在何处连接，是刚接还是铰接），最后识读图上的标注。
常见的节点详图有：钢梁节点详图、钢柱节点详图、柱脚节点详图、钢梁与钢柱安装节点详图、支撑节点详图等。
2下料计算1.计算公式在钢结构工程量计算中不变的计算公式有：钢材的长度×宽度×厚度×比重=重量但是上述的公式要注意的就是它们要满足在同时要换算成单位为米（m）的条件下进行计算。
其中钢材的比重一般都为7.85 g/cm3。
型钢重量可以通过查表计算。
注意，主钢构的计算就是要围绕主钢架，接着分出主钢架上的一些小构件。
最后，将整理好的数据输入相对应合理的表格中，注意表格也要一目了然要很清楚的体现出数据。
2.钢构件下料计算原则(1)钢托架，钢桁架1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
2)不规则或多边形钢板，以其外接矩形面积计算。
(2)钢柱、钢梁1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
2)依附在钢柱上的牛腿等并入钢柱工程量内。
3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(3)压型钢板楼板，墙板1）压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。
2）压型钢板墙板：按设计图示尺寸以铺挂面积计算。
0.3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
3施工图预算本工程的预算部包括水电部分的预算。
可按照以下几个步骤来进行：1、识图、列项、计算工程量；2、按照施工方案确定费用组成；3、计算各项费用；4、其他直接费、间接费、利润、税金的计算；5、填写分部分项工程量清单报价表；6、编写编制说明、填写封面，并汇总计算出工程造价；4施工组织设计根据钢框架结构的工程项目，列出单位工程施工组织设计目录表，后按照所列目录内容进行编写。
详细编制施工组织设计中重要环节的施工方案和方法。
绘制施工现场平面布置和施工进度计划图表，进度计划要求横道图和网络图。
施工组织设计编制目录表如下。
1．编制说明编制说明应确定编制总体思路、编制内容及范围，明确编制依据、编制原则。
2．工程概况工程概况包括：施工范围、质量要求、计划工期、设计概况等。
3．施工部署和施工方案根据工程情况，编写项目管理模式和施工组织机构图；结合人力、材料、机械设备、资金、施工方法等条件，全面部署施工任务，合理安排施工顺序，确定主要工程的施工方案，如土方工程、基础工程、钢结构主要构件制作组装、钢结构焊接工程、钢结构安装工程、装饰工程、防水工程。
4．施工进度计划的编制根据工程特点、现场情况、社会环境等综合考虑，合理安排施工流程，运用科学组织工序穿插及其系列管理手段来编制。
进度计划用施工进度横道图和施工进度网络计划图表示，可以分为二级编制：第一级为施工总进度计划，第二级为阶段性(或专业性)施工进度计划。
施工进度计划的编制包括：总工期安排、施工进度计划安排及其保证工期的措施等。
5．施工平面布置施工平面图要求能体现出现场空间的施工方案，反映已建工程和拟建工程之间，以及各种临时建筑、临时设施之间的合理位置关系以及施工临时用水、用电布置位置。
6.施工准备施工准备工作要贯穿在整个施工过程的始终，按准备工作的性质，大致归纳为五个方面：技术准备、施工现场准备、物资准备、施工队伍淮备、下达作业计划或施工任务书。
7.分项逐一详细编写主要工程的施工方案。
如钢结构安装方案包括钢柱吊装方案、钢梁吊装方案、屋面檩条、墙面檩条安装方案、彩钢板的安装方案、围护门窗安装方案等，要分项逐一详细编写。
