《综合布线技术》课程实训任务书与指导书《综合布线技术》课程实训任务书1、实训目的《综合布线技术》是计算机网络技术专业的重要专业课程之一。

经过本次实训，使同学们全面掌握综合布线的设计知识和施工技术。

建讲和鼓舞同学们利用图书室、网络等媒体来获得参照资料和相关资源，培育学生查阅文件资料的能力和编写文档资料的能力。

2、实训内容本次实训主要包含以下内容：1）网络压接线实训、网络跳线制作和测试实训；2）水平子系统布线---20PVC线槽/管墙面布线实训、墙面安装支架固定PVC 线槽 / 线管布线实训、桥架布线方式实训、综合实训；3）垂直子系统布线--- 线槽 / 线管布线实训、钢缆绑扎线缆实训；4）工作区子系统布线--- 线槽 / 线管布线实训、网络插座的安装和模块压接线实训；5）设施间子系统布线--- 机柜安装实训、配线架、理线环安装实训、机柜理线实训等内容；6）管理间子系统布线--- 对工作区、信息插座模块等进行表记和记录实训等内容；3、实训安排（1）实训地址：综合布线实训室等。

（2）实训进度安排：......4、成绩评定成绩以独自课程进行计分，分优（≥85）、良（≥75）、及格（≥60）、不及格（ < 60）四个等级。

......《综合布线技术》课程实训指导书实训一网络压接线原理实训1、实训目的（1）经过本实训掌握网络配线架和网络模块的压接线原理。

（2）掌握网络配线架和网络模块的压接线方法和技巧。

（3）掌握网络线的色谱、剥线方法、预留长度和压接次序。

（4）掌握网络线压接常用工具和操作技巧。

2、实训要求（1 ）达成网络线的两头剥线。

不同意损害线缆铜芯,并且长度适合。

（2 ）达成 6 根网络线的两头压接线实训，合计压接线96 次。

要求压接方法正确，达到96次，每次压接成功，压接线线序正确。

（3 ）掌握网络压接线的原理和操作方法、技巧。

3、实训步骤（1 ）翻开带显示系统的网络配线实训装置电源开关。

察看电源指示灯能否正常。

广西机电职业技术学院《网络与综合布线技术实训》任务书楼宇1101班：根据教学计划的安排，你班于本学期2013年1月7日到2013年1月11 日进行为期一周的网络与综合布线技术实训，希望每一位同学做好准备。

专业实训名称：《网络与综合布线技术实训》指导教师：李谷、劳永存提交成果：符合要求的报告书内容与要求：见附件建筑工程系2013年1月6日综合布线实训任务书1．目的与要求通过在院内楼宇技术中心及本院图书馆的综合布线系统的实训，熟悉综合布线系统的基本原理，硬件构成及各部件的作用，熟悉综合布线系统设计的基本原理和方法，掌握综合布线系统施工的基本方法。

2．时间按教学计划执行，时间为1月7日到1月11日。

3．实训内容（1）认识掌握各类线缆的识别方法各类信息模块及信息插座的构造，掌握模块的端接及信息插座安装技能，根据语音配线架的线序表连接跳线；（2）RJ45压线钳﹑专用打线工具和线缆通断仪的使用方法；（3）双绞线电缆的标签编制及粘贴规范；（4）双绞线保护皮层剥除方法及解纽平整的技术；（5）光纤端接技术；（6）参观本院综合布线系统，熟悉综合布线系统安装工艺的要求及注意事项，根据本院图书馆的现场情况，参考原来的设计，在网上查其他同类产品，重新进行综合布线系统设计，其设计按照设计程序进行，要求画系统图，列出设备材料表；（7）网上查找，学习综合布线设计﹑施工和验收规范。

4．实训成绩评定根据通过实践实习内容完成的情况，结合实训纪律及实训报告进行综合评定，评定级别分为优秀、良好、及格、不及格四档次。

5．实训说明周一：集中讲解实训基本要求，人员分组；周二：分二组进行操作练习，光纤端接技术；周三：设计过程讲解（多媒体教室）；周四：根据需要，重新设计院图书馆的综合布线系统，完成实训报告；周五：答疑，上交实训报告。

综合布线系统设计任务设计案例简介：院图书馆共5层，二层高5米，其余各层高4米，每层设管理间1个，设备间设在1楼（距离1楼管理间40米），每信息点均使用超五类UTP 双绞线一根，垂直干线子系统使用6芯多模光纤，从下列材料中选择配置，列出材料表。

千里之行，始于足下。

综合布线技能实训报告综合布线综合实训报告综合布线技能实训报告一、实训目的综合布线技能实训是为了培育同学的综合布线操作和综合布线管理力量，让同学了解综合布线的基本原理和技术要点，把握综合布线的实际操作技能，提高同学的实际力量。

二、实训内容1. 综合布线技术的基本原理和技术要点2. 综合布线的材料和设备的选择和使用3. 综合布线的实际操作技能4. 综合布线的测试和调试三、实训步骤1. 学习综合布线技术的基本原理和技术要点在实训开头之前，我先学习了综合布线技术的基本原理和技术要点。

我了解了综合布线的基本概念、布线系统的组成和布线结构的分类等学问。

我还学习了综合布线的标准和规范，了解了综合布线的设计原则和设计过程。

2. 选择和使用综合布线的材料和设备在实际操作之前，我先学习了如何选择和使用综合布线的材料和设备。

我了解了综合布线所需要的各种材料和设备，包括电缆、接头、插座等。

我学会了如何选择合适的材料和设备，并学会了正确安装和使用这些材料和设备。

3. 综合布线的实际操作技能第1页/共2页锲而不舍，金石可镂。

在实际操作中，我依据综合布线的设计要求，使用所选材料和设备进行了实际操作。

我先将电缆进行裁剪和固定，然后将接头连接起来，最终将插座安装在合适的位置上。

我在实际操作中，留意了平安和卫生，严格依据操作步骤和要求进行操作。

4. 综合布线的测试和调试在实际操作完成之后，我对综合布线进行了测试和调试。

我使用测试仪器对电缆的连接和信号质量进行了测试，确保综合布线的质量符合要求。

假如有问题，我会进行调试，直到问题解决为止。

四、实训心得通过这次综合布线技能实训，我收获了很多。

首先，我了解了综合布线技术的基本原理和技术要点，知道了如何进行综合布线的设计和实际操作。

其次，我学会了选择和使用综合布线的材料和设备，并知道了如何正确安装和使用这些材料和设备。

最终，我把握了综合布线的测试和调试方法，知道了如何保证综合布线的质量和稳定性。

《综合布线实训指导书》-实训项目实训单元五综合布线工程安装施工技术实训实训项目16 信息插座安装实训要求必须按照图5-22所示位置和要求，完成信息点插座底盒安装、模块端接、模块卡装、面板安装，信息点编号标记。

信息点标记必须按照端口对应表中的编号。

图5-221）实训工具“西元”工具箱（KYGJX-15或KYGJX-12）2）实训设备“西元”网络综合布线实训装置（KYSYZ-12-1233）3）实训材料86系列明装塑料底盒及面板30套；RJ45网络模块60个；网络双绞线1箱；M6x16螺丝 30个；标签2张4）实训课时：3课时5）实训过程第一步：分组，2~3人组成一组进行分工操作；第二步：准备材料和工具，按照图纸要求列出材料和工具清单，准备实训材料和工具；第三步：安装底盒。

首先，检查底盒的外观是否合格，特别检查底盒上的螺丝孔必须正常，如果其中有一个螺丝孔损坏时坚决不能使用；然后，根据进出线方向和位置，取掉底盒预设孔中的挡板；最后，按设计图纸位置用M6螺丝把底盒固定在装置上，如图5-23所示。

第四步：穿线，如图5-24所示。

第五步： 端接模块，压接方法必须正确，一次压接成功；之后，装好防尘盖。

如图5-25所示。

第六步：安装面板， 模块压接完成后，将模块卡接在面板中，然后安装面板，如图5-26所示。

第七步：完成面板标记。

图5-23安装底盒 图5-24穿线图5-25端接模块 图5-26安装面板6） 实训质量与评分表质量要求：底盒安装位置正确，牢固，模块端接线序正确，安装防尘盖；面板安装到位、牢固，端口做标签。

表5-3信息插座安装评分表评分项目评分细则评分等级 得分信息插座安装信息插座完成底盒安装、模块端接、面板安装才能得分，否则不得分，每个信息插座5分插座10 0，1，2，3，4，5 插座11 0，1，2，3，4，5 插座12 0，1，2，3，4，5 插座13 0，1，2，3，4，5 底盒位置正确，牢固 1分 插座14 0，1，2，3，4，5 插座15 0，1，2，3，4，5 模块端接线序正确，安装防尘盖2分 插座16 0，1，2，3，4，5 插座17 0，1，2，3，4，5 面板安装到位1分 插座18 0，1，2，3，4，5 插座19 0，1，2，3，4，5 端口做标签1分插座20 0，1，2，3，4，5 插座21 0，1，2，3，4，5插座220，1，2，3，4，5 插座23 0，1，2，3，4，5 插座24 0，1，2，3，4，5 插座250，1，2，3，4，57实训项目17 PVC线管安装实训按照图5-22所示位置和要求，完成FD1配线子系统线管安装和布线。

综合布线实训操作规程《综合布线实训》操作规程一、综合布线产品认识1、耗材：5E 类和 6 类 UTP双绞线、RJ45水晶头、RJ11水晶头。

2、器材：RJ45和RJ11信息模块、24 口配线架、跳线架、理线架、信息面板、地插，RJ45和RJ11跳线测试仪、压接线测试仪。

3、工具：压线钳、单口打线器、五合一综合打线器、改锥等。

二、综合布线系统实训（一）RJ-45水晶头端接和跳线制作及测试实训1、剥开双绞线绝缘护套：首先剪裁掉端头破损的双绞线，使用剥线钳沿双绞线外皮旋转一圈，剥去约30mm的外绝缘护套。

2、拆开4对双绞线：将端头已经剥去皮的双绞线按照对应的颜色拆开成为4对单绞线。

拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径。

3、拆开单绞线：将4对单绞线分别拆开。

注意RJ-45水晶头制作和模块压接线时，线对拆开方式和长度不同。

RJ-45水晶头制作时注意，双绞线的接头处拆开线段的长度不应超过20mm，压接好水晶头后，拆开线芯长度必须小于14mm，过长可能会引起较大的近端串扰。

4、拆开单绞线和8芯线排好线序：把4对单绞线分别拆开，同时将每根线轻轻捋直，按照568B线序水平排好，在排线过程中注意从线端开始，至少10mm导线之间不应有交叉或者重叠。

568B线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

5、剪齐线端把整理好的8根线端头一次剪掉，留14mm长度，插入RJ-45水晶头和压接: 把水晶头刀片一面朝自己，将白橙线对准第一个刀片插入8芯双绞线，每芯线必须对准一个刀片，插入RJ-45水晶头内，保持线序正确，而且一点要插到底。

然后放入压线钳对应的刀口中，用力一次压紧，6、重复以上步骤，完成另一端水晶头的制作，这样就完成了一根网络跳线了。

7、网络跳线测试：打开电源，把跳线两端RJ-45头分别插入测试仪上下对应的插口中，观察测试仪指示灯闪烁顺序。

如果跳线线序和压接正确，上下对应的8组指示灯会按照1-1,2-2,3-3,4-4,5-5,6-6,7-7,8-8顺序轮流重复闪烁。

综合布线实训报告一、实训目标本次综合布线实训的目标是让学生掌握网络综合布线技术，在实践中了解高性能综合布线方案及其应用，提高网络工程实践能力。

二、实训内容1. 综合布线方案规划根据实际需求和可行性，规划适合的综合布线方案。

包括综合布线系统的硬件及其布置，综合布线系统的软件及其配置。

2. 综合布线系统的部署安装综合布线系统硬件，包括配线架、数据中心、光纤接口以及RJ-45接口等设备。

部署综合布线软件，包括配置网络流量管理模块、配置底层网络设备等。

3. 综合布线系统的测试对综合布线系统进行全面测试，包括网络连通性测试、性能测试、故障测试等多个方面。

三、实训过程在实训中，我们遵循了先理论后实践的原则，通过课堂讲解、实验演示和实际操作，逐步深入研究网络综合布线技术，最终达到掌握它的目的。

具体来讲，我们在课堂上进行了综合布线技术的相关知识介绍，其中包括了综合布线方案的规划、综合布线系统的硬件部署、综合布线系统的软件配置、综合布线系统的测试等方面。

在实验过程中，我们还进行了一些实际操作。

例如，我们模拟了一个企业网络环境，通过在实验室中安装配线架、光纤接口、RJ-45接口等网络设备，实现了网络的连接、配置和管理等功能。

在相关测试中，我们还采用了一些专业工具，如网络探针、性能测试工具等进行性能测试、故障测试等，以确保综合布线系统工作稳定、高效。

四、实训总结通过这次综合布线实训，我们深入了解了网络综合布线技术，获得了更加丰富的实践经验。

我们不仅掌握了综合布线方案的规划、综合布线系统的硬件部署、综合布线系统的软件配置、综合布线系统的测试等内容，还了解了如何优化网络性能、解决网络故障等。

我们认为，这对于提高我们的网络工程实践能力有着非常积极的意义。

实习报告一、实习背景和目的随着信息技术的迅速发展，综合布线技术在现代建筑中发挥着越来越重要的作用。

为了更好地了解和掌握综合布线技术，提高自己在实际工程中的实践能力，我参加了为期两周的综合布线技术实习。

本次实习旨在了解综合布线系统的基本概念、组成结构、设计原则和施工流程，掌握综合布线系统的安装、测试和维护方法，培养自己的团队合作意识和解决问题的能力。

二、实习内容和过程1. 实习内容（1）综合布线系统的基本概念和组成结构综合布线系统是指建筑物内部或建筑物之间的信息传输通道，包括传输介质、连接硬件、电气保护设备等。

传输介质主要有双绞线、同轴电缆、光纤等。

连接硬件包括配线架、交换机、路由器等。

电气保护设备包括过压保护器、漏电保护器等。

（2）综合布线系统的设计原则综合布线系统的设计应考虑兼容性、开放性、灵活性、可靠性、先进性和经济性等因素。

同时，要满足现有网络应用及将来的网络升级扩展需求，保障线缆长期管理过程中管理有序，区分不同线缆级别，保证空间设计长期有效工作。

（3）综合布线系统的施工流程施工流程主要包括施工准备、现场勘测、施工图绘制、材料采购、线缆敷设、连接硬件安装、系统测试和维护等环节。

2. 实习过程（1）施工准备在实习开始前，我们参加了施工前的技术培训，了解了综合布线系统的基本概念、组成结构和设计原则。

同时，我们还学习了综合布线系统的施工流程和注意事项。

（2）现场勘测在现场勘测阶段，我们跟随工程师对施工现场进行实地考察，了解建筑物的结构、布局和使用需求。

根据勘测结果，我们协助工程师绘制了施工图。

（3）材料采购根据施工图和材料清单，我们参与了材料采购过程，学习了如何选择合适的线缆、连接硬件和电气保护设备。

（4）线缆敷设在线缆敷设环节，我们学会了如何正确敷设双绞线、光纤等传输介质，如何使用线槽、钢管等固定材料。

（5）连接硬件安装在连接硬件安装环节，我们学会了如何安装配线架、交换机、路由器等设备，如何制作跳线和接头。

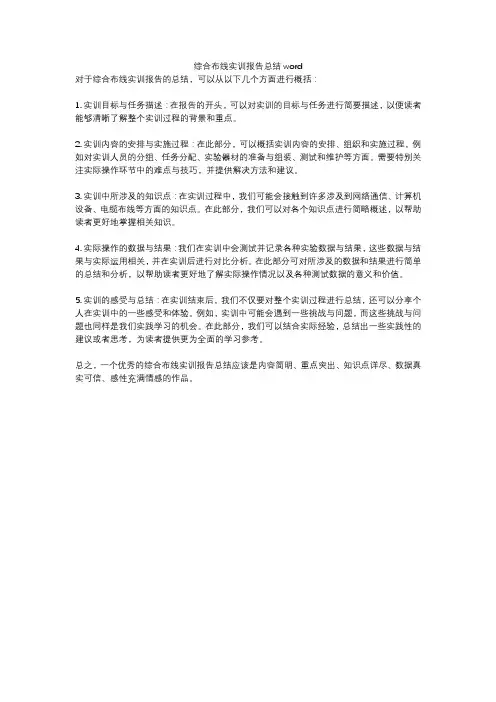

综合布线实训报告总结word
对于综合布线实训报告的总结，可以从以下几个方面进行概括：
1. 实训目标与任务描述：在报告的开头，可以对实训的目标与任务进行简要描述，以便读者能够清晰了解整个实训过程的背景和重点。

2. 实训内容的安排与实施过程：在此部分，可以概括实训内容的安排、组织和实施过程，例如对实训人员的分组、任务分配、实验器材的准备与组装、测试和维护等方面。

需要特别关注实际操作环节中的难点与技巧，并提供解决方法和建议。

3. 实训中所涉及的知识点：在实训过程中，我们可能会接触到许多涉及到网络通信、计算机设备、电缆布线等方面的知识点。

在此部分，我们可以对各个知识点进行简略概述，以帮助读者更好地掌握相关知识。

4. 实际操作的数据与结果：我们在实训中会测试并记录各种实验数据与结果，这些数据与结果与实际运用相关，并在实训后进行对比分析。

在此部分可对所涉及的数据和结果进行简单的总结和分析，以帮助读者更好地了解实际操作情况以及各种测试数据的意义和价值。

5. 实训的感受与总结：在实训结束后，我们不仅要对整个实训过程进行总结，还可以分享个人在实训中的一些感受和体验。

例如，实训中可能会遇到一些挑战与问题，而这些挑战与问题也同样是我们实践学习的机会。

在此部分，我们可以结合实际经验，总结出一些实践性的建议或者思考，为读者提供更为全面的学习参考。

总之，一个优秀的综合布线实训报告总结应该是内容简明、重点突出、知识点详尽、数据真实可信、感性充满情感的作品。

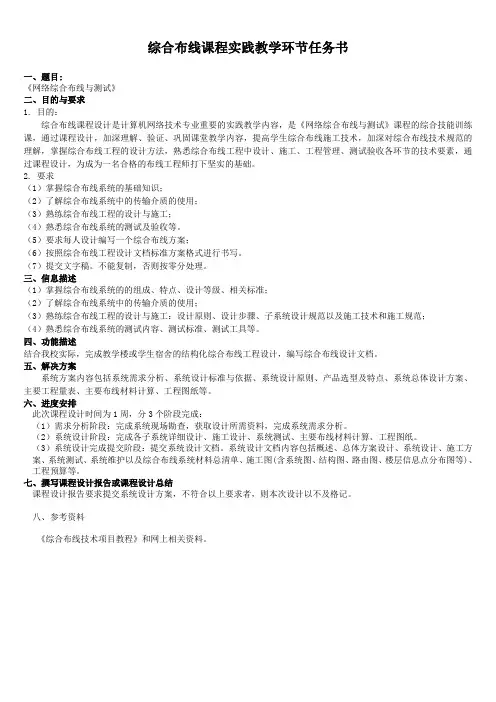

综合布线课程实践教学环节任务书一、题目:《网络综合布线与测试》二、目的与要求1. 目的：综合布线课程设计是计算机网络技术专业重要的实践教学内容，是《网络综合布线与测试》课程的综合技能训练课，通过课程设计，加深理解、验证、巩固课堂教学内容，提高学生综合布线施工技术，加深对综合布线技术规范的理解，掌握综合布线工程的设计方法，熟悉综合布线工程中设计、施工、工程管理、测试验收各环节的技术要素，通过课程设计，为成为一名合格的布线工程师打下坚实的基础。

2. 要求（1）掌握综合布线系统的基础知识；（2）了解综合布线系统中的传输介质的使用；（3）熟练综合布线工程的设计与施工；（4）熟悉综合布线系统的测试及验收等。

（5）要求每人设计编写一个综合布线方案；（6）按照综合布线工程设计文档标准方案格式进行书写。

（7）提交文字稿。

不能复制，否则按零分处理。

三、信息描述（1）掌握综合布线系统的的组成、特点、设计等级、相关标准；（2）了解综合布线系统中的传输介质的使用；（3）熟练综合布线工程的设计与施工：设计原则、设计步骤、子系统设计规范以及施工技术和施工规范；（4）熟悉综合布线系统的测试内容、测试标准、测试工具等。

四、功能描述结合我校实际，完成教学楼或学生宿舍的结构化综合布线工程设计，编写综合布线设计文档。

五、解决方案系统方案内容包括系统需求分析、系统设计标准与依据、系统设计原则、产品选型及特点、系统总体设计方案、主要工程量表、主要布线材料计算、工程图纸等。

六、进度安排此次课程设计时间为1周，分3个阶段完成：（1）需求分析阶段：完成系统现场勘查，获取设计所需资料，完成系统需求分析。

（2）系统设计阶段：完成各子系统详细设计、施工设计、系统测试、主要布线材料计算、工程图纸。

（3）系统设计完成提交阶段：提交系统设计文档。

系统设计文档内容包括概述、总体方案设计、系统设计、施工方案、系统测试、系统维护以及综合布线系统材料总清单、施工图(含系统图、结构图、路由图、楼层信息点分布图等)、工程预算等。

综合布线实训报告专业班级指导老师小组成员实训时间一、实训项目：综合布线二、地点：四川工商职业技术学院新区J1A408三、实训目的：掌握最基本的布线方法以及各种布线工具的用法四、实训设备及器材：1：双绞线、RJ-45水晶头、信息模块、息插座、配线架、光纤连接器、网线模块等。

2：压线钳、胶钳、剪刀、小刀、钉子、锤头、打线钳、剥线钳、网线钳3：塑料线槽、塑料管、面板、底盒、螺母、线缆分析仪、桥架4：机柜、交换机五、实训的步骤和内容：1、制作跳线——网络水晶头连接普通的网线分两种，一种是机对机，一种是机对集线器，即一种是同等设备，一种是不同设备。

一要网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的有两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个水晶头组成。

两不同设备由两个568A或568B组成网线有两种做法，一种是交叉线，一种是平行线 交叉线的做法是：一头采用568A标准，一头采用568B 标准 平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）以下是两种水晶头的排线方法:568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕网线接法水晶头金属面对自己，从左到右为1-8标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8交叉线通常用于同类设备之间的互联，如pc綪c、hub綡ub；直通线通常用于pc机与hub之间的互联。

目前，很多交换机之间也可以使用直通线进行互联。

可以使用专门的网线测试器，测试网线连通性(即通过网线测试器测试网线的每根芯是否连通)。

对于直通线，测试时两端的指示灯都应该按照从1至8的顺利依次发亮；对于交叉线，应是 13、26、44、55、77、88。

《综合布线实训指导书》-实训项目实训单元三综合布线工程配线端接技术实训实训项目12 网络跳线制作和测试制作网络跳线10根，并且跳线测试合格。

其它具体要求如下：2根超五类非屏蔽铜缆网线跳线，568B-568B线序，长度500毫米；2根超五类非屏蔽铜缆跳线，568A-568A线序，长度400毫米；2根超五类屏蔽铜缆跳线，568B-568B线序，长度500毫米；2根六类非屏蔽铜缆跳线，568B-568B线序，长度500毫米；2根六类非屏蔽铜缆跳线，568A-568A线序，长度400毫米。

1）实训工具“西元”综合布线工具箱（KYGJX-12）1套。

2）实训设备“西元”配线实训装置系列产品，如图3-60所示。

(1)KYPXZ-01-05 (2) KYPXZ-02-05 (3) KYGJZ-07-01 (4) KYPXZ-06-01图3-60 “西元”配线实训装置系列产品3）实训材料超五类非屏蔽网线2米、超五类屏蔽网线1米、六类非屏蔽网线2米，超五类非屏蔽水晶头8个、超五类屏蔽水晶头4个、六类非屏蔽水晶头8个。

4）实训课时：1课时5）实训过程第一步：按照要求准备材料；第二步：剥开双绞线一端外绝缘护套；第三步：剪掉牵引线；第四步：拆开4对双绞线和8芯线排好线序；第五步：剪齐线端；第六步：插入RJ45水晶头第七步：压接；第八步：重复二~七步制作另一端水晶头端接；第九步：网络跳线测试。

6）实训质量与评分表质量要求：跳线制作长度误差控制在±5毫米以内，线序正确，压接护套到位，剪掉牵引线，符合GB50312规定，跳线测试合格。

评分项目评分细则评分等级得分网络跳线制作和测试长度不正确（长或短5mm）直接扣除该跳线5分，该跳线不得分跳线1：0，1，2，3，4，5跳线2：0，1，2，3，4，5跳线3：0，1，2，3，4，5跳线4：0，1，2，3，4，5 跳线测试合格 2分跳线5：0，1，2，3，4，5跳线6：0，1，2，3，4，5 线序、端接正确 2分跳线7 0，1，2，3，4，5跳线8：0，1，2，3，4，5 两端剪掉牵引线1分跳线9：0，1，2，3，4，5跳线10：0，1，2，3，4，5总分7）实训报告班级姓名学号课程名称参考教材实训名称实训目的1）掌握RJ45水晶头和网络跳线的制作方法和技巧。
