网络综合布线实训任务书

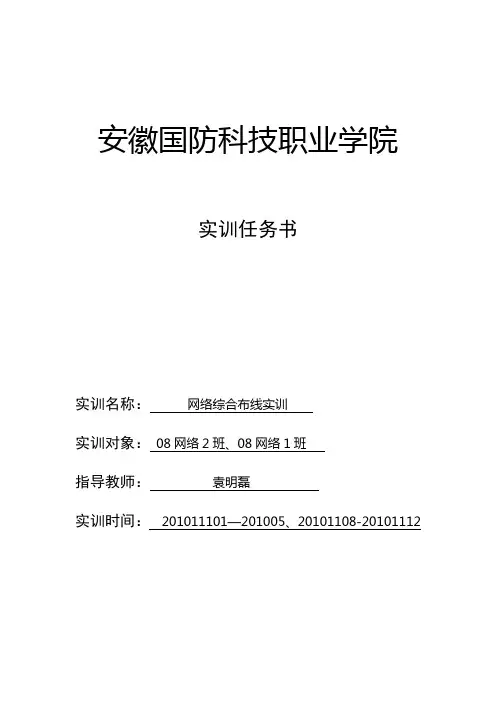

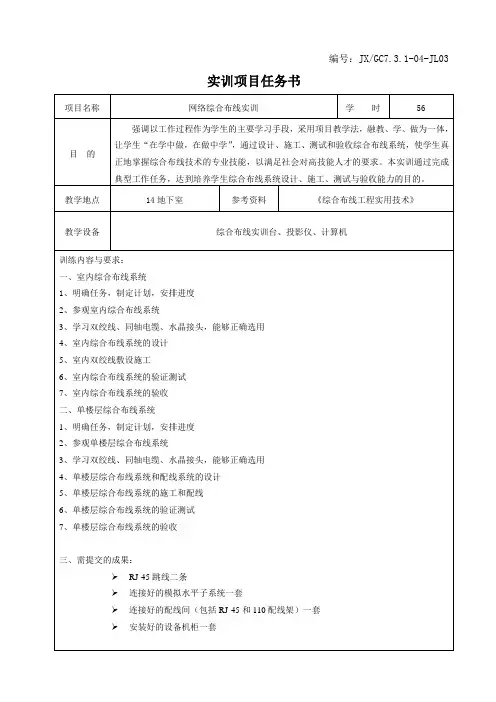

安徽国防科技职业学院实训任务书实训名称：网络综合布线实训实训对象：08网络2班、08网络1班指导教师：袁明磊实训时间：201011101—201005、20101108-20101112实训项目单编制人：袁明磊教研室主任：适用专业：计算机网络技术《网络综合布线实训》指导书一、实训目的通过实训，使学生掌握综合布线的七个子系统的关系与区别。

对七个子系统的实现进行整体连续操作。

完成建筑物综合布线系统从设计，安装，检测到验收的过程。

二、实训内容第一部分工程设计项目近年来，旧楼改造中增加网络综合布线系统工程项目越来越多。

图1为某中等职业学校综合楼建筑物模型图,请按照下面要求进行网络综合布线系统工程设计。

图一、某中等职业学校综合楼建筑物模型建筑物类型和用途说明：➢本建筑物模型是某中职学校的综合楼➢房间区域卡通人物代表房间的用途➢红色小人代表系主任/领导办公室➢1-3个小人代表教师/辅导员办公室➢4个小人代表会议室➢5个人及以上小人代表上课教师➢房间高度2.8米，楼道宽度1.6米，办公室面积4*7米会议室和教师按照比例估算➢综合布线项目为旧楼改造项目，全部采用超五类网络综合布线系统。

1．信息点点数统计表完成语音/数据信息点点数统计表绘制，A4 幅面，并且打印1 份。

2．系统设计（选做）请按照GB50311-2007《综合布线系统工程设计规范》，合理设计附图1 建筑物综合布线系统的下列各个子系统。

书面设计。

首先将附图1 以竞赛组编号重新命名保存后开始设计，并按照下面规定的颜色表示各个子系统。

要求直接在附图中添加，完成设计后同时保存Visio 格式和jpg格式，并将jpg 格式文件打印成A4图2份。

（1）设备间子系统位置、机柜规格和数量，要求用橙色表示。

（2）垂直子系统位置、材料规格和数量，要求用绿色表示。

（3）管理间子系统位置、机柜规格和数量，要求用黄色表示。

（4）水平子系统布线路由、材料规格、数量，要求用兰色表示。

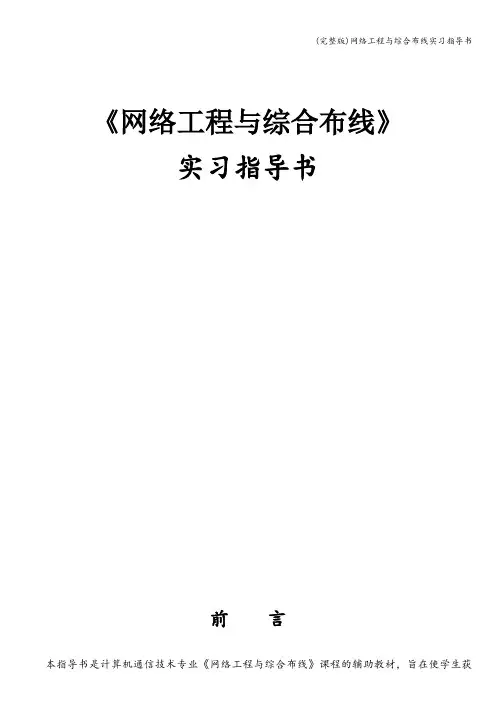

《网络工程与综合布线》实习指导书前言本指导书是计算机通信技术专业《网络工程与综合布线》课程的辅助教材，旨在使学生获得必要的实习知识与技能。

本书所列实习项目是依据教学大纲规定学生应做或选做的，部分内容可供学生阅读，以充实专业知识的一些基本的、重要的概念。

本书由戴香玉主编，谢伟红主任审核，在编写过程中得到了长沙电力职业技术学院动力工程系所有老师的大力支持，谨表谢意。

由于时间紧迫，书中存在的缺点和不足之处，敬请读者指正。

目录项目一设备与材料认识实训 (1)项目二综合布线工程方案设计（实际大楼工程或模拟大楼工程） (3)项目三大楼(实际或模拟）综合布线工程施工技术实训 (6)项目四综合布线工程测试实训 (9)项目五综合布线工程测试实训 (11)项目六综合布线工程验收实训……………………………………………………《网络工程与综合布线》实习须知一、实习的重要性：网络工程与综合布线实习是一门实践性很强的课程，通过可加深对知识理解和提高实际操作的技能,为保证实习的顺利完成，学员应该以认真严肃的态度进行实验。

二、实习准备：1、预习实习指导书内容及相关理论知识。

2、明确实习目的、要求，弄懂原理。

三、实习规则:1、实习课和其它课一样，不得迟到、早退。

2、实习分组进行,每组选一小组长负责组织实习及实习设备的管理。

3、未经允许不得乱动与本实习无关的设备及物品.4、不按规则操作造成设备损坏照价赔偿。

四、实验报告：1、应有完整的实习内容、实习步骤。

2、实习结果应包含实习过程分析，出现的问题及处理等.3、实习报告必须在一周内上交。

4、实习成绩是一项单独的成绩,不合格的需要重修。

项目一设备与材料认识实训一、目的与要求通过实训认识综合布线工程中常用布线材料的品种与规格，并在工程中正确选购使用.二、主要内容1、认识双绞线2、认识光缆3、认识双绞线端接设备4、认识光缆端接设备5、认识线槽、管及配件，桥架6、认识机柜7、认识其它小件材料三、教学方法参观法四、教学步骤1 、在综合布线实训室演示以下材料：1 ）5E 类和 6 类 UTP ，大对数双绞线（ 25 、 50 、 100 ), STP 和 FTP 双绞线，室外双绞线。

《综合布线技术》课程实训任务书与指导书《综合布线技术》课程实训任务书1、实训目的《综合布线技术》是计算机网络技术专业的重要专业课程之一。

经过本次实训，使同学们全面掌握综合布线的设计知识和施工技术。

建讲和鼓舞同学们利用图书室、网络等媒体来获得参照资料和相关资源，培育学生查阅文件资料的能力和编写文档资料的能力。

2、实训内容本次实训主要包含以下内容：1）网络压接线实训、网络跳线制作和测试实训；2）水平子系统布线---20PVC线槽/管墙面布线实训、墙面安装支架固定PVC 线槽 / 线管布线实训、桥架布线方式实训、综合实训；3）垂直子系统布线--- 线槽 / 线管布线实训、钢缆绑扎线缆实训；4）工作区子系统布线--- 线槽 / 线管布线实训、网络插座的安装和模块压接线实训；5）设施间子系统布线--- 机柜安装实训、配线架、理线环安装实训、机柜理线实训等内容；6）管理间子系统布线--- 对工作区、信息插座模块等进行表记和记录实训等内容；3、实训安排（1）实训地址：综合布线实训室等。

（2）实训进度安排：......4、成绩评定成绩以独自课程进行计分，分优（≥85）、良（≥75）、及格（≥60）、不及格（ < 60）四个等级。

......《综合布线技术》课程实训指导书实训一网络压接线原理实训1、实训目的（1）经过本实训掌握网络配线架和网络模块的压接线原理。

（2）掌握网络配线架和网络模块的压接线方法和技巧。

（3）掌握网络线的色谱、剥线方法、预留长度和压接次序。

（4）掌握网络线压接常用工具和操作技巧。

2、实训要求（1 ）达成网络线的两头剥线。

不同意损害线缆铜芯,并且长度适合。

（2 ）达成 6 根网络线的两头压接线实训，合计压接线96 次。

要求压接方法正确，达到96次，每次压接成功，压接线线序正确。

（3 ）掌握网络压接线的原理和操作方法、技巧。

3、实训步骤（1 ）翻开带显示系统的网络配线实训装置电源开关。

察看电源指示灯能否正常。

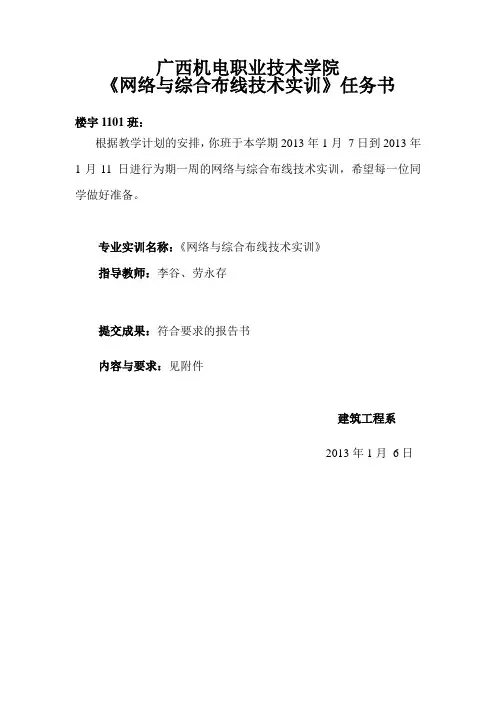

广西机电职业技术学院《网络与综合布线技术实训》任务书楼宇1101班：根据教学计划的安排，你班于本学期2013年1月7日到2013年1月11 日进行为期一周的网络与综合布线技术实训，希望每一位同学做好准备。

专业实训名称：《网络与综合布线技术实训》指导教师：李谷、劳永存提交成果：符合要求的报告书内容与要求：见附件建筑工程系2013年1月6日综合布线实训任务书1．目的与要求通过在院内楼宇技术中心及本院图书馆的综合布线系统的实训，熟悉综合布线系统的基本原理，硬件构成及各部件的作用，熟悉综合布线系统设计的基本原理和方法，掌握综合布线系统施工的基本方法。

2．时间按教学计划执行，时间为1月7日到1月11日。

3．实训内容（1）认识掌握各类线缆的识别方法各类信息模块及信息插座的构造，掌握模块的端接及信息插座安装技能，根据语音配线架的线序表连接跳线；（2）RJ45压线钳﹑专用打线工具和线缆通断仪的使用方法；（3）双绞线电缆的标签编制及粘贴规范；（4）双绞线保护皮层剥除方法及解纽平整的技术；（5）光纤端接技术；（6）参观本院综合布线系统，熟悉综合布线系统安装工艺的要求及注意事项，根据本院图书馆的现场情况，参考原来的设计，在网上查其他同类产品，重新进行综合布线系统设计，其设计按照设计程序进行，要求画系统图，列出设备材料表；（7）网上查找，学习综合布线设计﹑施工和验收规范。

4．实训成绩评定根据通过实践实习内容完成的情况，结合实训纪律及实训报告进行综合评定，评定级别分为优秀、良好、及格、不及格四档次。

5．实训说明周一：集中讲解实训基本要求，人员分组；周二：分二组进行操作练习，光纤端接技术；周三：设计过程讲解（多媒体教室）；周四：根据需要，重新设计院图书馆的综合布线系统，完成实训报告；周五：答疑，上交实训报告。

综合布线系统设计任务设计案例简介：院图书馆共5层，二层高5米，其余各层高4米，每层设管理间1个，设备间设在1楼（距离1楼管理间40米），每信息点均使用超五类UTP 双绞线一根，垂直干线子系统使用6芯多模光纤，从下列材料中选择配置，列出材料表。

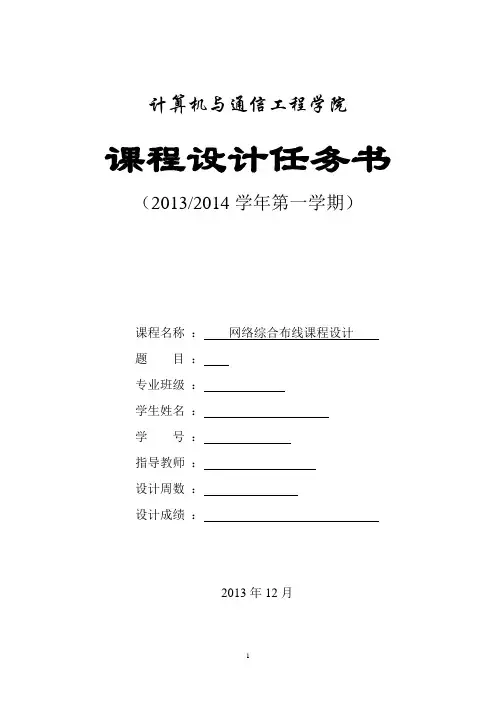

计算机与通信工程学院课程设计任务书（2013/2014学年第一学期）课程名称：网络综合布线课程设计题目：专业班级：学生姓名：学号：指导教师：设计周数：设计成绩：2013年12月目录1 综合布线系统概念 (1)2 本项目网络综合布线设计概述 (1)2.1 宿舍楼综合布线需求分析 (2)2.2工程概况 (3)3. 各子系统设计 (4)3.1工作区子系统设计 (4)3.2水平子系统设计 (5)3.3干线子系统设计 (7)3.4配线间/管理间子系统子系统设计 (8)3.5设备间子系统设计 (9)4. 综合布线系统施工方案 (9)5. 综合布线系统的维护管理 (10)5.1日常管理 (10)5.2日常维护 (11)5.3故障排除 (11)5.4系统整改 (12)6. 验收测试 (13)7. 培训、售后服务与保证期 (13)8. 综合布线系统材料总清单 (14)9. 图纸（布线系统图；楼层信息点分布图；设备间、管理间平面图） (15)9.1楼层信息点分布（这里只画出一层信息，其他楼层于此类似）.. 159.2布线系统图 (16)9.3管理间平面图 (16)9.4设备间平面图 (17)10.总结 (17)《网络综合布线技术》课程设计任务书2013-2014学年第一学期网络工程11-01班课程编号：学时：学分：题目：宿舍楼网络综合布线设计1 综合布线系统概念综合布线系统（Premises Distributed System，PDS），又称建筑物结构化综合布线系统（Structured Cabling System，SCS），也称开放式布线系统，是建筑物或建筑群内的传输网络，是建筑物内的“信息高速路”。

它即使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外界通信网络相连接。

它包括建筑物到外部网络或电话局线路上的连接点与工作区的话音和数据终端之间的所有电缆及相关联的布线部件。

综合布线系统是为了顺应发展需求而特别设计的一套布线系统。

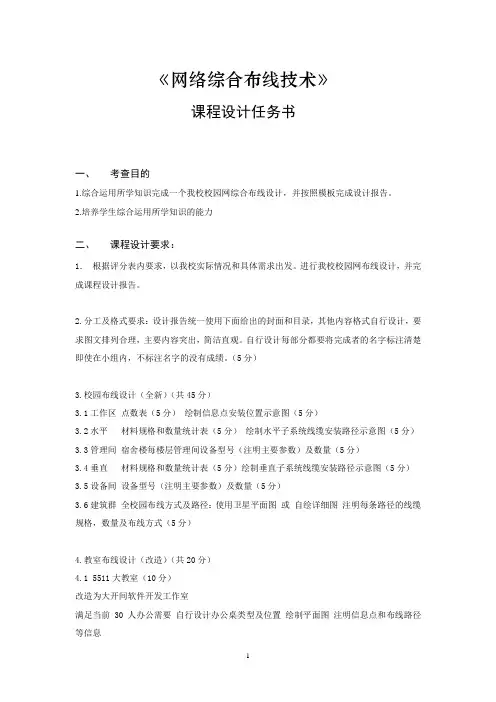

《网络综合布线技术》课程设计任务书一、考查目的1.综合运用所学知识完成一个我校校园网综合布线设计，并按照模板完成设计报告。

2.培养学生综合运用所学知识的能力二、课程设计要求：1．根据评分表内要求，以我校实际情况和具体需求出发。

进行我校校园网布线设计，并完成课程设计报告。

2.分工及格式要求：设计报告统一使用下面给出的封面和目录，其他内容格式自行设计，要求图文排列合理，主要内容突出，简洁直观。

自行设计每部分都要将完成者的名字标注清楚即使在小组内，不标注名字的没有成绩。

（5分）3.校园布线设计（全新）（共45分）3.1工作区点数表（5分）绘制信息点安装位置示意图（5分）3.2水平材料规格和数量统计表（5分）绘制水平子系统线缆安装路径示意图（5分）3.3管理间宿舍楼每楼层管理间设备型号（注明主要参数）及数量（5分）3.4垂直材料规格和数量统计表（5分）绘制垂直子系统线缆安装路径示意图（5分）3.5设备间设备型号（注明主要参数）及数量（5分）3.6建筑群全校园布线方式及路径：使用卫星平面图或自绘详细图注明每条路径的线缆规格，数量及布线方式（5分）4.教室布线设计（改造）（共20分）4.1 5511大教室（10分）改造为大开间软件开发工作室满足当前30人办公需要自行设计办公桌类型及位置绘制平面图注明信息点和布线路径等信息4.2 508小教室（10分）改造为网络中心（设备间）满足我校所有学生宿舍上网及有线电话连接需求，绘制平面图，列表说明设备型号（注明主要参数）及数量5.在校园中找到每个子系统（进线间除外）的实例，每个子系统从不同角度拍摄三张照片（每个子系统5分，共30分）6.每小组提交打印稿一份，电子稿一份,注明班级小组编号（发邮箱249620541@），于接受任务一周内完成提交任课老师。

三、评分标准1．形式：课程设计2．检查方式：对开发文档和作品综合评定打分，评分标准详见下表3．时间：一周4．评分标准课程负责人：王燕波2016年5月30日。

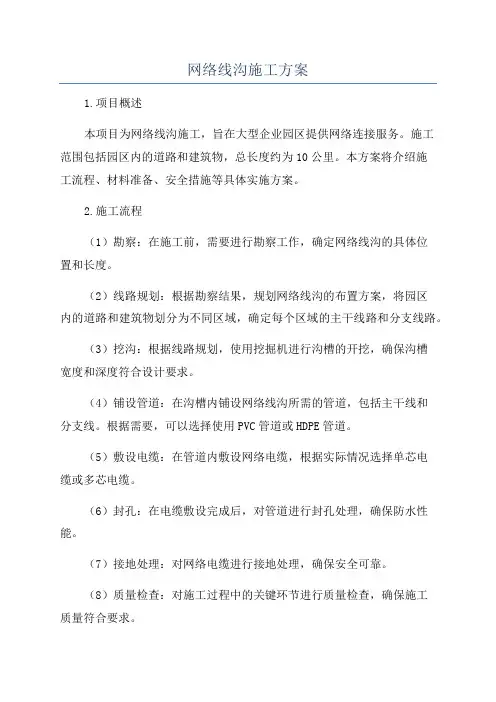

网络线沟施工方案1.项目概述本项目为网络线沟施工，旨在大型企业园区提供网络连接服务。

施工范围包括园区内的道路和建筑物，总长度约为10公里。

本方案将介绍施工流程、材料准备、安全措施等具体实施方案。

2.施工流程（1）勘察：在施工前，需要进行勘察工作，确定网络线沟的具体位置和长度。

（2）线路规划：根据勘察结果，规划网络线沟的布置方案，将园区内的道路和建筑物划分为不同区域，确定每个区域的主干线路和分支线路。

（3）挖沟：根据线路规划，使用挖掘机进行沟槽的开挖，确保沟槽宽度和深度符合设计要求。

（4）铺设管道：在沟槽内铺设网络线沟所需的管道，包括主干线和分支线。

根据需要，可以选择使用PVC管道或HDPE管道。

（5）敷设电缆：在管道内敷设网络电缆，根据实际情况选择单芯电缆或多芯电缆。

（6）封孔：在电缆敷设完成后，对管道进行封孔处理，确保防水性能。

（7）接地处理：对网络电缆进行接地处理，确保安全可靠。

（8）质量检查：对施工过程中的关键环节进行质量检查，确保施工质量符合要求。

（9）完工验收：施工完成后，进行完工验收，确保网络线沟的使用安全。

3.材料准备（1）挖掘机：用于开挖沟槽，选择合适的挖掘机根据实际情况确定。

（2）管道材料：根据实际需要选择PVC管道或HDPE管道，确保材料质量达标。

（3）网络电缆：根据实际需要选择单芯电缆或多芯电缆，确保电缆的传输性能。

（4）封孔材料：选择合适的封孔材料，确保防水性能。

（5）接地材料：选择合适的接地材料，确保安全可靠。

（6）检测仪器：为了进行质量检查，需要准备合适的检测仪器，如电缆测试仪、接地测试仪等。

4.安全措施（1）施工人员应接受必要的安全培训，了解施工现场的危险因素和防护要求。

（2）施工现场应设置警示标志，提醒人员注意安全。

（3）挖掘机操作人员应具备相关证书，并按照操作规程操作机械。

（4）电缆施工时，应注意电缆的绝缘性能，避免对周围设备和人员造成损害。

（5）施工过程中应配备灭火器、急救箱等应急设备，以应对突发情况。
