F A N U C程序C F卡传
输及D N C
公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
FANUC程序CF卡传输及DNC
操作说明
一、相关参数设定参数号参数内容说明
设定值
备注P0020I/O设备输入接口号4
外部CF卡接口 P0138#7 从CF卡进行DNC运行有效
二、运用CF卡进行程序传输操作说明
1、传输程序格式要求
①程序文件名不能以"O9000-O9999"进行命名；且文件名格式可为“字母O+数字”，文件名不得包含有其他字符或空格。

②程序内容开头和结尾必须加“%
”符号，例如：
%
O0123；
G00G90G54X0Y0Z50.；
............
M30；
%
③程序文件后缀名可以不要或者用“.NC”。

2、CF卡程序传输操作说明
①选择“编辑”模式，进入程序“列表”，点击“操作”，选择“设备”进入，点选“CF卡”选项，此时画面会显示出现CF卡内存放的所有程序文件；
②
程序传输方式分为：F输入；N输入，分别为“顺序号传输”和“文件名传输”两种方式选择任一项均可。

③若要在传输中变更程序文件名，可在F输入或N输入功能选项中，设置“O设定”来实
现文件名的更改。

④后处理程序中最好不要出现中文，大括号，小括号。

后处理程序时需更改。

三、运用CF卡进行DNC
加工操作说明
①查看P0138#7位参数是否设置为“1”，开放DNC加工操作功能；
②选择“连线”模式（DNC），在程序列表中，选择CF卡存储介质；
③选择输入要进行DNC加工程序前面的排列序号，然后选择按下“DNC”软体键，程序登录成功，接下来按“循环启动”键即可实现DNC加工（CF卡介质）。

四、以下有可能导致撞机！！！！
频繁的插拔，CF卡插槽里的针有些弯曲，而且里面的粉尘也比较多。

在用CF卡做DNC执行程序时,可能引起刀具无故突然撞刀，刀具严重损
毁，模具发生位移。

我们对系统中正在执行的程序段进行了核查，发现：系统将程序中的一些字符误读，比如，将3认为是8。

还对当时的面板程序内容拍了照作为事故证据。

后面我又进行了大容量程序空运转，多次发生报警，因为程序中的字母I,系统从CF读入后变为数字1。

最后我对CF卡插槽进行了检查，发现某些针已经严重变形，且有一定的粉尘（这些粉尘对元件都是致命的），
安全起见：
1：小容量程序（即小于系统存储量的）可以由CF卡拷贝入系统。

:
2：中型容量程序（约小于1MB）可采用CF卡的DNC功能，
3：如果经常是这样大的程序的话不推荐采用CF卡，次数不多的情况下是可以的。

大容量程序（大于1MB)的，最好采用RS232连接用通信软件进行传输，
假如你的参数配置正确的，如果还有问题，不会超出以下原因：
其一：CF卡的型号有问题：你的CF卡电压不合适。

你在上面看看标的电压如果是的（查看你使用CF卡说明书，上面有型号），那就是用不成的。

建议CF卡从FANUC公司购买，你可以咨询北京FANUC公司的售后服务，有卖的。

你就说想买一个做DNC的CF卡。

市场上的CF卡良莠不齐，不建议使用。

其二：格式化：新卡使用前应该在BOOT?SYSTEM（数控引导系统）中进行格式化。

CF卡正确插入接口，接通机床电源，将操作面板LCD下靠右边两软体键同时按下，然后按下CNC电源进入BOOT?SYSTEM，选择格式化项并选择执行。

几秒后系统提示：FORMAT?COMPLETE（格式化完毕）。

关闭
CNC电源取出CF卡，将格式化后的卡用读卡器接入计算机便会发现CF卡的盘符更变为FANUC?LTD（日本发那科公司），说明卡已正确格式化。

合集下载

发那科数控系统CNC与PC的传输

发那科数控系统CNC与PC的传输

第三：检查一下数据线是否有问题，如果是自己焊接的，检查数据传送和接受线是不是有问题。
4、按循环启动开关，即可进行DNC传输运行。
操作方法：
1、用RS232接口的电缆线连接电脑CAXA软件和机床。
2、用CAXA做出轨迹，生成“G代码”，保存。
3、打开CNC传送软件，找到生成的TXT文件。
4、先点击上传，再在机床上点读入。
5、OK
1、CF卡传是最方便的，不用改参数。
2、但事先要保证钥匙开关打开状态。
3、直接按Progrm键，找到程序，操作-选择设备-选择卡-按输入文件-然后输入文件名F检索(也可以输入序号ONUC加工中心在程序传输途中报警
第一：CNC和PC机的波特率，数据位，奇偶校验，停止位等数据一定要一致；
第二：编写的程序一定要规范，每句程序中不要有不必要的空格，括号等系统不能识别的字符，尤其是每句程序的末尾很可能存在空格。好好检查一下编写的程序吧，如果是在传输过程中出现报警，很可能是编写的程序不符合规范。
如果是用CF卡来进行DNC加工，不需要对参数进行设置。操作方法如下：
1、将I/O通道设为4；
2、选择DNC模式；
3、选择存储卡一览显示画面，输入需运行的程序号，按软键DNC设定来选定需运行的程序；
(操作面板放在DNC传输上按program就会在底下出来一行选项，再按存储卡选择要选的程序就可以了。 )
CF卡传输程序的步骤解析

CF卡传输程序的步骤解析

FANUC OI-PC数控系统使用CF卡传输程序的步骤用CF卡传程序步骤一.机床参数20号设为4。

改参数顺序如下:1.将参数使能打开。

MDI 方式下,按OFFSET SETTING 键,找到设定,将参数写入改成1。

此时会有100号报警,同时按RESET 和CAN清除。

I/O通道为4 2.将参数写入改成0。

二.传入步骤:(要求机床无任何报警EDIT下,按PROG,按扩展键+,按卡,出现卡中的程序,如01 O0001 02 O0002 03 O0003 如想读取序列号01,程序号为O0001的程序到机床里变成1111号,步骤如下:按(操作,F读取。

输入01,按F设定。

输入1111,按O设定。

按执行,程序便会复制到机床里。

三.传出步骤:(要求机床无任何报警EDIT下,按PROG,调出要传出的程序,按(操作,按传出,按执行,就可以传出需要的程序。

四、FANUC 配H+L系统,要长期使用CF卡传,还需修改子程序9022,步骤如下:1.将参数使能打开。

MDI 方式下,按OFFSET SETTING 键,找到设定,将参数写入改成1。

2、SYSTEM,按参数,找到3211,输入1111,再找到3202,对应的参数位NE9变为0,按RESET一下。

3、将参数写入改成0。

4、EDIT方式下,编辑9022程序,做如下修改:N20R0 改为N20 R4N100R00000000 G11 M99 五、CF卡的文件系统格式应为FAT。

当机床不读卡时要格式化,文件系统应为FAT,而不是FAT32或其它。

希望可以帮到你.!FANUC数控系统Compact flash card (CF存储卡的选用和详细操作步骤2007-12-11 12:45:06| 分类:默认分类| 标签:|字号大中小订阅1.前言:Compact flash card (CF 卡可以当作FANUC控制器的数据服务器储存空间。

而且,当插在FANUC控制器的PCMCIA 接口上可以当作备份数据用的记忆卡(IC 卡。

FANUC加工中心利用RS232通信进行程序输入和DNC加工

FANUC加工中心利用RS232通信进行程序输入和DNC加工

FANUC加工中心利用RS232通信进行程序输入和DNC加工经查阅系统说明书并在宝鸡产VMC850L上多次试验后，终于成功实现DNC输入与加工，现将完整步骤记录如下，以备再次忘记：）――――武职拓荒人一、机床端操作步骤1、MDI方式，OFFSET/SETING页面I/O频道设为1（也可在下一步选择，则该步可省略）2、MDI方式，SYSTEM页面按向右软键，直到出现“ALL IO”。

3、按ALL IO软键，进入如右READ/PUNCH页面。

按参数，将I/O CHANNEL设为1（若执行过第1步，则此处自动显示为1）。

其它参数可如图设置，或按传输软件要求设置。

4、切换到EDIT方式，按“程式”，按（操作），进入程序输入页面，如右。

5、输入用于存储的程序号，按READ键，按执行，右下角出现闪烁的“标头SKP”，进入待输入状态。

6、此时操作传输软件发送程序文件，发送完成后可以在程式页面查看程序内容。

应检查是否传输完整、正确。

7、较大程序可采用DNC方式加工，其方法为在步骤3后，直接切换到DNC方式，按启动键，右下角出现闪烁的“标头SKP”，进入待输入状态。

8、此时操作传输软件发送程序至机床，即可开始加工。

二、电脑端操作步骤1、进行传输参数的设置，与机床端设置相一致。

在图示菜单中，点击“设置”。

设置发送参数和接收参数。

2、在机床端进入待输入状态后，发送程序文件。

在图示菜单中点击“发送”。

点击“代码文件”找到并选中要传输的程序文件，然后点击打开。

点击确定。

进入发送状态，发送进度达到100%时发送完毕。

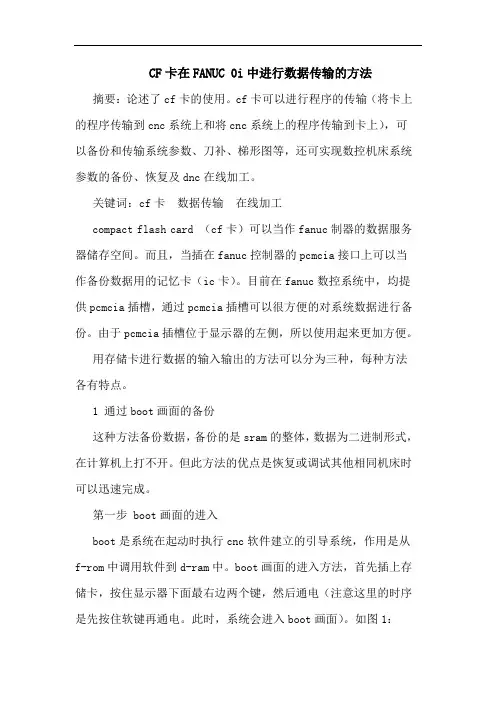

CF卡在FANUC 0i中进行数据传输的方法
