- -.可修编- . 存储卡（又称CF卡）的使用
使用CF卡可以存储系统参数，梯形图以及程序等。对于我们维修中常用重装系统参数来解除一些系统故障。此外，我们也应该备份一下系统参数，万一机床损坏后，为恢复机床性能，应重装系统参数。

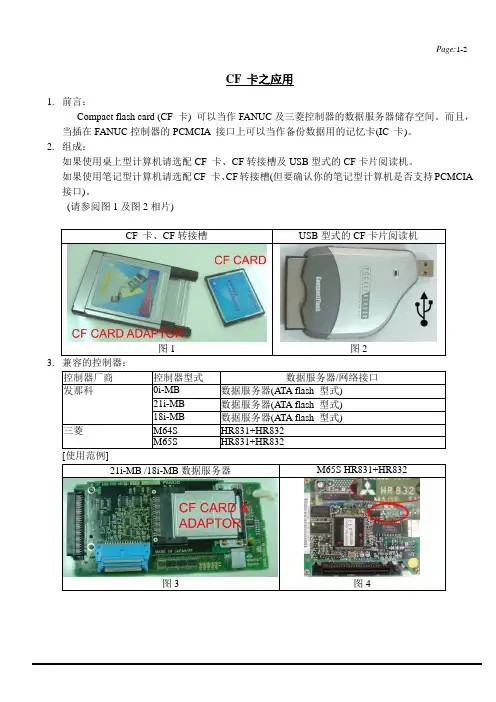

CF卡分为一个卡和架。卡一般用金士顿（KINGSTON）的CF卡。
现在256MB,512MB ,1GB，架和笔记本电脑上用的卡的架是一致的，通常在电脑市场上都可以买到。架约30元左右。卡多在100元以。
强调一个概念：
系统SRAM中存储系统参数，加工程序，各种补偿值。
系统FROM中存储了梯形图，宏执行程序。
按RESET+DELETE键只清除SRAM中的参数，不清除FROM中的梯形图和宏执行程序部分。
系列备份：
在系统上电时作的备份，全部数据是以机器码的形式存放，不能在计算机中打开，但是可以作为一个文件保存。
操作步骤：
1. 按住显示屏幕下最右边两个软键，同时上电（NC ON）
2. 触摸屏没软键，按住字母6，7 进入画面 -
.
- -.可修编- . 显示如下：
SYSTEM DATA LOADING
SYSTEM DATA CHECK
SYSTEM DATA DELDTE
SYSTEM DATA SAVE
SRAM DATE SAVE
MEMORY CARD FILE DELETE
MEMORY CARD FORMAT
10 END
解释：1.由存储卡将数据加载到FROM中
2.检查系统FROM的文件
3.删除系统FROM的文件
4.系统中FROM文件保存到存储卡中
5.SRAM中的数据备份和回装
6.检查和删除存储卡的数据
7.存储卡格式化
我们常用1 4 5项
SRAM 备份系统参数操作第五项
按软键UP或DOWN软键选择第五项，按（SELECT）选择操作软键，
显示如下画面
SRAM DATA BACKUP -
.
- -.可修编- . [BOARD:MAIN]
1.SRAM BACKUP (C→MEMORY CARD)
2.RESTORE SRAM (MEMORY CARD→C)
END
[SELECT] [YES] [NO] [UP] [DOWN]
用[UP][DOWN]键移光标到1，备份，将系统参数保存储到CF卡，
按[SELECT]选择[YES]或[NO],[YES]为执行，[NO]为放弃。
移光标至2，回装由CF卡→C,将参数回装系统
按[SELECT]再选择[YES]或[NO],进行执行回装或放弃。
切记： 一定想好了再按，以免出错！
按END返回主画面
主画面中按END后，系统继续加载，正常开机。
备份文件的名字
SRAM保存的存储卡上的文件名是由装在C上的SRAM的容量大小来决定的，由系统自动定义，后缀为FDB(flash data backup)
SRAM容量.FDB
例如 SRAM1_0A.FDB 表示文件容量为1M，A表示第1个文件，B,C,D,E分别表示第2，3，4，5个文件
ROM备份梯形图﹑宏执行程序
移动光标（UP/DOWN）到第四项
4 SYSTEM DATA SAVE,
按[SELECT]键出现18个项目： -
.
- -.可修编- . 1.NC BASIC (10)
2.OPRM INF(1)
3.PS OB408A (8)
4.PS 1B408A (4)
5.PS 2B408A (4)
6.GRAPH (10)
7.EIH2 EMB(8)
8.PMM (1)
9.DGB5 SRVO(2)
10.NC1 OPTN(8)
11.NC2 OPTN(8)
12.NC3 OPTN(8)
13.NC4 OPTN(8)
14.NC5 OPTN(8)
15.NC 2BSIC(8)
16.NC 3BSIC(8)
17.MINFO(1)
18.PMC-SB(2)
END
.移动光标到第一项，按[SELECT]键之后，再按[YES],开始存取，这时存取项会闪烁，停止闪烁后，再按一次[SELECT]键，这才完成保存动作。 -
.
- -.可修编- . 重复以上动作将每项都存入CF卡中
回装FROM中文件
1. 移动光标到第一项（1.SYSTEM DATA LOADING）
2. 再按[SELECT],进入选择画面，将存储卡中的每一项都加载到FROM中。
分区备份
所谓分区备份即为备份某一种特定类型的数据，如参数，程序，补偿值等，并且可以在计算机上打开。
份有两个通道：
1.C的[参数][程序][补偿值][宏变量]是通过SYSTEM中的ALL I/O通道输出
2.PMC[参数][程序]是通过PMC中的I/O通道输出来备份的。
两者路径不一致，一个是系统的I/O通道，一个是PMC的I/O通道。
6 18 21 Oi系统数据输入输出操作
用CF卡作备份，一定要将I/O通道设为4。
有如下两种方式：
1.可以将参数20设为4
2.按OFFSET软键
PARAMETER WRITE=1 (0:DISABLE 1:ENABLE) -
.
- -.可修编- . TV CHECK =0 (0:OFF 1:ON)
PUNCH CODE =1 (0:EIA 1:ISO)
INPUT UNIT =0 (0:MM 1:INCH)
I/O CHANNEL =4 (0-3:CHANNEL NO)
SEQUENCENO =0 (0:OFF 1:NO)
TAPE FORMAT =0 (0:NOV 1:F15)
SEQUENCE STOP =0 (0:PROGRAM NO)
SEQUENCE STOP =0 (0:SEQUENCE NO)
在I/O CHANNEL在I/O通道中选择4
在两处更改一样的，在一处改为4，另一处也变为4
1.传输参数（PARA）步骤：
一.将模式开关切换到EDIT模式
二.按操作面板上（SYSTEM）键
三.按软键（参数）再按（◣）软键
四.按软键（操作）[EXEC],再扩展（◣）软键
五.选择（READ）（资料从CF卡传输到C控制器），档案名必须为●DAT
选择（PUNCH）(资料从C控制器传输至CF卡)
按（ALL）软键，再按（EXEC）软键即开始传输
2.传输间距（PITCH）步骤：
一.将模式开关切至EDIT模式
二.按操作面板上（SYSTEM）键再按（◣）软键 -
.
- -.可修编- . 三.按软键（间补）
四.按软键（操作），再按（◣）软键
五.选择READ（资料从CF卡传输至C控制器）
选择PUNCH(资料从C控制器传输到CF卡)
按（EXEC）软键即开始传输
3.传输程序（PROGRAM）步骤
一.将模式开关切到EDIT模式
二.按操作面板上（PROGRAM）软键，按软键（◣）
三.按软键（CARD）,按（操作）软键
四.按软键（READ）,输入0XXXX（程序名）
按软键（PUNCH）,输入0XXXX(程序名)
