配电房标准化

  • 格式：doc
  • 大小：1.04 MB
  • 文档页数：19

....

~~

一、 总配电室（房）

配电室平面布置图 ....

~~

配电室立面图

总配电室（房）系统图

1、总配电室（房）应设在靠近电源的区域，配电柜正面的操作

通道宽度，单列布置或双列背对背布置不小于是 1500mm，双列面对

面布置不小于 2000mm；

2、配电柜后面的维护通道宽度，单列布置或双列面对面布置不

小于是 800mm，双列背对背布置不小于 1500mm；个别地点有建筑物结

构凸出的地方，则此点通道宽度可减少 200mm;

3、配电室（房）内设置值班或检修室时，该室边缘距配电柜的

水平距离大于 1000mm，并采取屏障隔离； ....

~~

4、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向

为基准。

配电箱系统图

L 1 L 2 L 3

N

总隔离 分隔离 分隔离 分隔离 隔离

开关 开关 开关 开关 开关

PE

总断

路器

漏电保

护器

漏电保

护器

漏电保 护器

漏电保

护器

1 2 n 照

明 分配电箱原理图

分配电箱系统图

L 1 L 2L3

N 隔离 L 1 L 2 L3

开关 N

隔离

开关

断路器

PE

PE 漏电保

漏电保 护器

护器

大中型设备开关箱 小型设备开关箱

大中型设备开关箱系统图 小型设备专用开关箱系统图

配电箱防护 ....

~~

配电箱防护棚侧面、正面图 ....

~~

1、二级配电箱防护栏可制作成 2400mm（高）× 2000 mm（宽），

四面组装的定型化、工具式防护栏杆，搭设双层防护棚。

2．配电箱顶离防护棚顶的距离不少于 500mm，两侧与防护栏杆

的垂直距离要保证配电箱门能全部打开，且不少于 500mm，配电箱前

后开门方向与防护栏杆的垂直距离不少于 1000mm（后方不开门时不

少于 500mm）。

3．如果配电箱不在塔吊或在建筑物的坠落半径范围内，防护棚

可不搭双层防护，只需用瓦楞铁搭设防雨棚。

4．防护棚刷红白漆相间 @300mm。金属防护栏杆防护棚应做接零

保护。

5、固定式分配电箱防护棚内必须设置事故照明灯或临时照明。

四、使用安全要求

1、在总隔离开关前设局部照明专用回路， 在箱体左下角设 PE线，

左上角设 N线排。

2、分配电箱与开关箱的距离不得超过 30m。开关箱与其控制的

固定式用电设备的水平距离不宜超过 3m。

3、动力配电箱与照明配电箱宜分别设置，当合并设置为同一配

电箱时，动力和照明应分路配电； 动力开关箱与照明开关箱必须分设。

4、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板

厚度应为 1.2 ～2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配

电箱箱体钢板厚度不得小于 1.5mm，箱体表面应做防腐处理。 ....

~~

5、配电箱、开关箱内的电器（含插座）应先安装在金属或非木

质阻燃绝缘电器安装板上， 然后方可整体紧固在配电箱、 开关箱箱体

内。金属电器安装板与金属箱体应做电气连接。

6、配电箱、开关箱内的电器（含插座）应按其规定的位置紧固

在电器安装板上，不得歪斜和松动。

7、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝

缘的颜色标志应按要求配置并排列整齐； 导线分支接头不得采用螺栓

压接，应采用焊接并做好绝缘包扎，不得有外露带电部分。

8、配电箱和开关箱的金属箱体、金属电器安装板以及电器正常

不带电的金属底座、外壳等必须通过 PE线端子板与 PE线做电气连接，

金属箱门与金属箱体必须通过采用编织软铜线做电气连接。

9、 配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适

应，箱内电器安装板面电器安装尺寸可按照下表确定。

施工现场临时用电

4.1 管理要求

4.1.1 建筑施工现场临时用电工程专用的电源中性点直接接地的 220/380V 三相四线制低

压电力系统，必须采用三级配电、二级漏电保护和 TN-S 接零保护系统。

4.1.2 临时用电施工组织设计及变更时必须履行“编制、 审核、批准”程序， 由电气工程技

术人员组织编制， 经相关部门审核及具有法人资格企业的技术负责人批准后， 方可实施。 变

更临时用电施工组织设计时应补充有关图纸资料。

4.1.3 临时用电工程必须经编制、 审核、 批准部门和使用单位共同验收， 合格后方可投入使

用。

4.1.4 建筑电工必须经建设行政主管部门考核合格， 并取得特种作业操作资格证书后， 方

可上岗作业。

4.1.5 安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。 ....

~~

4.1.6 施工现场临时用电必须建立安全技术档案，并有主管现场的电气技术人员负责管理。

4.1.7 临时用电工程应定期检查，对安全隐患必须及时处理，并应履行复查验收手续。

4.2 配电系统示意图 ....

~~

说明

1、配电系统应设置总配电箱、分配电箱、开关箱，实行三级配电。

2、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中区域。

3、动力开关箱与照明开关箱宜分别设置，每台用电设备必须有各自的专用开关箱，实

行“一机一闸一漏一箱”。

4、总配电箱、开关箱必须安装两级漏电保护器，漏电保护器的额定漏电动作电流、动

作时间按规范要求匹配。

5、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。

6、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直

距离应为 1.4~1.6m 。移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地

面的垂直距离宜为 0.8~1.6m 。

7、配电箱、开关箱应有名称、用途、分路标记及系统接线图。配电箱、开关箱应装设

在干燥、通风及常温场所；装设应端正、牢固；周围不得堆放任何妨碍操作、维修的物品，

应有足够 2 人同时工作的空间和通道。

8、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分

闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。

4.3 配电室 ....

~~

说明

1 、配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质，无易燃易爆物及道路畅通的地方。配电室应能自然通风，并采取防止雨雪侵入和动物进入的措施。

2 、配电室的建筑物和构筑物的耐火等级不低于 3 级，室内应配置砂箱和可用于扑灭电气火灾的灭火器。

3 、配电室门向外开，并配锁。配电室的照明分别设置工作照明和事故照明。

4 、配电室应保持整洁，不得堆放任何妨碍操作、维护的杂物。配电室配置示

4.4 总配电箱

合集下载

配电室规范化建设标准

配电室规范化建设标准

仅供个人参考

不得用于商业用途 For personal use only in study and research; not for commercial use

配电室规范化建设标准

1、门采用外开式防火门，配置挂锁，门槛设置防小动物挡板，配电室内四周距地300mm墙面敷设 50×5热镀锌扁钢，接地电阻不大于4欧姆。

2、长度超过7米的配电室应开设2个门。

3、配电室墙壁刮仿瓷，地面为水泥地面、刮平，采用经济型环氧地坪涂装；电缆沟盖板整齐、完整。

4、配电室、配电装置内整洁无杂物，配电室高度不小于3.9m。

5、配电室内电缆布置走向清楚，标识牌清晰。

6、配电室、配电设备孔洞封堵完好，应有通风、防潮装置。

7、配电室定置图、电气接线模拟图通过并排布置，采用透明有机玻璃用螺栓固定在配电室入口墙上。

8、墙上悬挂配电房巡视规范、管理制度，封闭母线采用吊架固定，封闭母线高出低压柜或变压器顶不小于0.5m，距离地面高度不小于2.5m。

9、配电室放置巡视标准化记录卡、台区相关图纸、设备技术资料。

10、本标准由公司生产技术部负责解释与修订。

附表：配电室、开关站等规范化建设标准配置表

序号 物资名称 型号规格 单位 数量 规范说明

1 配电室铭牌 550*350mm 块 3 悬挂所（室）门上方正中间

2 “禁止烟火”警示牌 200*160mm 块 2

采用自功螺丝安装在所（室）左扇门1.8米高度。

所配置2块分别安装在所（室）的大、小门上。 3 “未经许可 不得入内”警示牌 200*160mm 块 3

4 “必须带安全帽”警示牌 200*160mm 块 2

5 “注意通风”警示牌 200*160mm 块 2

6 “紧急出口”警示牌 350*300mm 块 3

7 “灭火器”警示牌 350*300mm 块 4 粘贴在放“灭火器箱”处的仅供个人参考

不得用于商业用途 墙面上方，并编号

8 “防火封堵”标识 200*75mm 处 按实 根据设计在所（室）内有“防火隔堵”的电缆沟盖板上方制作

配电房质量标准化标准及考核评分办法

配电房质量标准化标准及考核评分办法

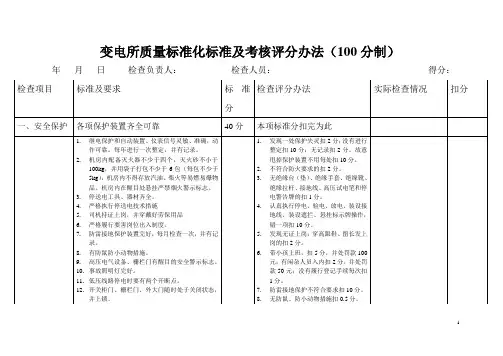

1 变电所质量标准化标准及考核评分办法（100分制）

年 月 日 检查负责人： 检查人员： 得分：

检查项目 标准及要求 标准分 检查评分办法 实际检查情况 扣分

一、安全保护 各项保护装置齐全可靠 40分 本项标准分扣完为此

1. 继电保护和自动装置、仪表信号灵敏、准确，动作可靠。每年进行一次整定，并有记录。

2. 机房内配备灭火器不少于四个，灭火砂不小于100kg，并用袋子打包不少于6包（每包不少于5kg），机房内不得存放汽油、柴火等易燃易爆物品。机房内在醒目处悬挂严禁烟火警示标志。

3. 停送电工具、器材齐全。

4. 严格执行停送电技术措施

5. 司机持证上岗，并穿戴好劳保用品

6. 严格履行要害岗位出入制度。

7. 防雷接地保护装置完好，每月检查一次，并有记录。

8. 有防鼠防小动物措施。

9. 高压电气设备、栅栏门有醒目的安全警示标志。

10. 事故照明灯完好。

11. 低压线路停电时要有两个开断点。

12. 开关柜门、栅栏门、外大门随时处于关闭状态，并上锁。 1. 发现一处保护失灵扣2分；没有进行整定扣10分；无记录扣2分。故意甩掉保护装置不用每处扣10分。

2. 不符合防火要求的扣2分。

3. 无绝缘台（垫）、绝缘手套、绝缘靴、绝缘拉杆、接地线、高压试电笔和停电警告牌的扣1分。

4. 认真执行停电、验电、放电、装设接地线、装设遮拦、悬挂标示牌操作，错一项扣10分。

5. 发现无证上岗；穿高跟鞋、留长发上岗的扣2分。

6. 带小孩上班，扣5分，并处罚款100元；有闲杂人员入内扣2分，并处罚款50元；没有履行登记手续每次扣1分。

7. 防雷接地保护不符合要求扣10分。

8. 无防鼠、防小动物措施扣0.5分。

2 13. 开关全部编号，并与图纸和受电地点相符。

14. 配电房周围必须设有围墙，其高度不低于1.8米，并在周围悬挂安全警示牌。 9. 无警示标志或标志不清扣0.5分。

融汇领域--标准化配电房内标示牌

融汇领域--标准化配电房内标示牌

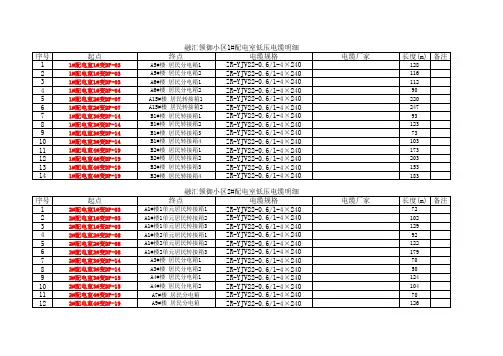

序号起点终点电缆规格电缆厂家长度(m)备注

11#配电室1#变DP-03A5#楼 居民分电箱1ZR-YJV22-0.6/1-4×240128

21#配电室1#变DP-03A5#楼 居民分电箱2ZR-YJV22-0.6/1-4×240116

31#配电室1#变DP-03A6#楼 居民分电箱1ZR-YJV22-0.6/1-4×240112

41#配电室1#变DP-04A6#楼 居民分电箱2ZR-YJV22-0.6/1-4×24090

51#配电室2#变DP-07A15#楼 居民转接箱1ZR-YJV22-0.6/1-4×240220

61#配电室2#变DP-07A15#楼 居民转接箱2ZR-YJV22-0.6/1-4×240247

71#配电室3#变DP-14B1#楼 居民转接箱1ZR-YJV22-0.6/1-4×24093

81#配电室3#变DP-14B1#楼 居民转接箱2ZR-YJV22-0.6/1-4×240123

91#配电室3#变DP-14B1#楼 居民转接箱3ZR-YJV22-0.6/1-4×24073

101#配电室3#变DP-14B1#楼 居民转接箱4ZR-YJV22-0.6/1-4×240103

111#配电室4#变DP-19B2#楼 居民转接箱1ZR-YJV22-0.6/1-4×240173

121#配电室4#变DP-19B2#楼 居民转接箱2ZR-YJV22-0.6/1-4×240203

131#配电室4#变DP-19B2#楼 居民转接箱3ZR-YJV22-0.6/1-4×240153

141#配电室4#变DP-19B2#楼 居民转接箱4ZR-YJV22-0.6/1-4×240183

序号起点终点电缆规格电缆厂家长度(m)备注

12#配电室1#变DP-03A1#楼1单元居民转接箱1ZR-YJV22-0.6/1-4×24072

22#配电室1#变DP-03A1#楼1单元居民转接箱2ZR-YJV22-0.6/1-4×240102

配电房操作规程

配电房操作规程

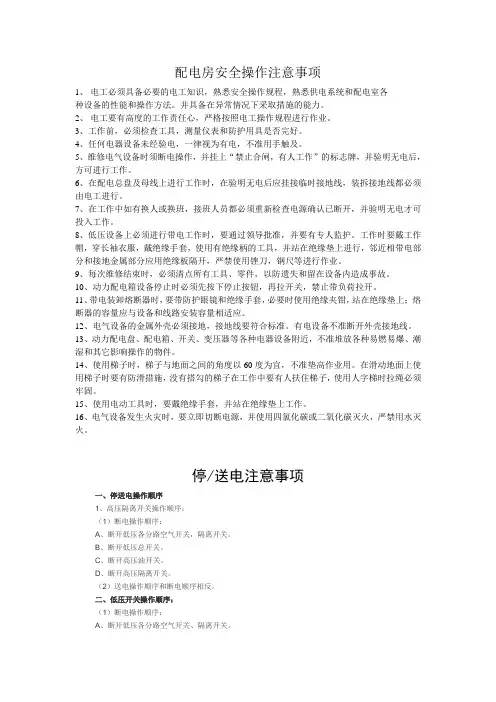

配电房安全操作注意事项

1、 电工必须具备必要的电工知识，熟悉安全操作规程，熟悉供电系统和配电室各

种设备的性能和操作方法。并具备在异常情况下采取措施的能力。

2、 电工要有高度的工作责任心，严格按照电工操作规程进行作业。

3、工作前，必须检查工具，测量仪表和防护用具是否完好。

4、任何电器设备未经验电，一律视为有电，不准用手触及。

5、维修电气设备时须断电操作，并挂上“禁止合闸，有人工作”的标志牌，并验明无电后，方可进行工作。

6、在配电总盘及母线上进行工作时，在验明无电后应挂接临时接地线，装拆接地线都必须由电工进行。

7、在工作中如有换人或换班，接班人员都必须重新检查电源确认已断开，并验明无电才可投入工作。

8、低压设备上必须进行带电工作时，要通过领导批准，并要有专人监护。工作时要戴工作帽，穿长袖衣服，戴绝缘手套，使用有绝缘柄的工具，并站在绝缘垫上进行，邻近相带电部分和接地金属部分应用绝缘板隔开，严禁使用锉刀，钢尺等进行作业。

9、每次维修结束时，必须清点所有工具、零件，以防遗失和留在设备内造成事故。

10、动力配电箱设备停止时必须先按下停止按钮，再拉开关，禁止带负荷拉开。

11、带电装卸熔断器时，要带防护眼镜和绝缘手套，必要时使用绝缘夹钳，站在绝缘垫上； 熔断器的容量应与设备和线路安装容量相适应。

12、电气设备的金属外壳必须接地，接地线要符合标准。有电设备不准断开外壳接地线。

13、动力配电盘、配电箱、开关、变压器等各种电器设备附近，不准堆放各种易燃易爆、潮湿和其它影响操作的物件。

14、使用梯子时，梯子与地面之间的角度以60度为宜，不准垫高作业用。在滑动地面上使用梯子时要有防滑措施，没有搭勾的梯子在工作中要有人扶住梯子，使用人字梯时拉绳必须牢固。

15、使用电动工具时，要戴绝缘手套，并站在绝缘垫上工作。

16、电气设备发生火灾时，要立即切断电源，并使用四氯化碳或二氧化碳灭火，严禁用水灭火。
