中考物理总复习第十六讲电阻的测量试题

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：32．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。

下列说法正确的是（）导体代号导体长度l/m导体横截面积S/mm2导体材料a 1.0 3.2锰铜b 1.5 1.2镍锘c 1.00.8锰铜d 1.5 1.2锰铜e0.5 1.2镍锘A．选用a、c进行对比实验，可以探究电阻大小与导体长度的关系B．选用b、d进行对比实验，可以探究电阻大小与导体材料的关系C．选用b、d进行对比实验，可以探究电阻大小与导体横截面积的关系D．选用b、e进行对比实验，可以探究电阻大小与导体横截面积的关系3．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。

一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路4．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰35．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

无风时OC是竖直的，风越强，OC杆偏转的角度越大。

AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（）A．风力越大，接入电路中的电阻越小B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，P A部分连入电路D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表6．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

一、选择题1．已知R 1∶R 2=4∶3，将它们接在如图所示的电路中，电源电压为6V 的，闭合开关S 。

则通过它们的电流之比及它们两端的电压之比是（ ）A ．I 1：I 2=3：4 U 1：U 2=1：1B ．I 1：I 2=3： 4 U 1：U 2=3：4C ．I 1：I 2=4：3 U 1：U 2=1：1D ．I 1：I 2=1：1 U 1：U 2=4：32．如图所示的电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（ ）A ．3个B ．4个C ．5个D ．6个3．如图所示电路，闭合开关S ，灯泡L 1，L 2均不发光，且电流表 Ⓐ和电压表Ⓥ指针均指在零刻度。

现将灯泡L 1和L 2 位置对调，其余元件位置不变，重新闭合开关S 时，发现两只灯泡仍不发光，电流表 Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转， 依据上述信息可以判断 （ ）A ．灯泡L 1的灯丝断了B ．灯泡L 2的灯丝断了C ．电源接线处松脱D ．电流表损坏了 4．如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（ ）A ．小灯泡L 1短路B ．小灯泡L 1断路C ．电流表短路D ．小灯泡L 2断路5．如图电源电压为36V，L1和L2为两只相同的灯泡，关于电压表的示数下列判断中正确的是（）A．开关S断开，电压表的示数为36VB．开关S闭合，电压表的示数为36VC．开关S断开，电压表的示数为0VD．开关S闭合，电压表的示数为0V6．为了研究电阻与长度的关系，采用了如图所示的电路装置，其中两根电阻丝的材料和横截面积应该（）A．材料相同、横截面积相同B．材料不同、横截面积不同C．材料不同、横截面积相同D．材料相同、横截面积不同7．如图所示的电路中，电源电压保持不变。

一、选择题1．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。

下列说法正确的是（）导体代号导体长度l/m导体横截面积S/mm2导体材料a 1.0 3.2锰铜b 1.5 1.2镍锘c 1.00.8锰铜d 1.5 1.2锰铜e0.5 1.2镍锘A．选用a、c进行对比实验，可以探究电阻大小与导体长度的关系B．选用b、d进行对比实验，可以探究电阻大小与导体材料的关系C．选用b、d进行对比实验，可以探究电阻大小与导体横截面积的关系D．选用b、e进行对比实验，可以探究电阻大小与导体横截面积的关系2．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路3．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：54．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。

现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了5．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D6．某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如图所示。

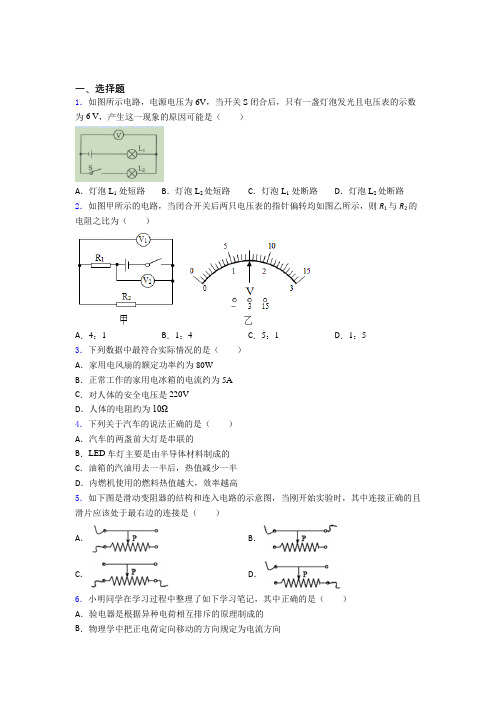

一、选择题1．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡 L2处短路C．灯泡 L1处断路D．灯泡L2处断路2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：53．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10Ω4．下列关于汽车的说法正确的是（）A．汽车的两盏前大灯是串联的B．LED车灯主要是由半导体材料制成的C．油箱的汽油用去一半后，热值减少一半D．内燃机使用的燃料热值越大，效率越高5．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（）A．B．C．D．6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大7．A和B两根完全一样的导线。

长度都是1m，阻值分别为R A和R B。

把A剪去一半，剩下的一半阻值为R C，再把另外一半拉长到1m，阻值为R D。

下列表达式正确的是（）A．2R B＝R C B．R B＝2R C C．R B＝R D D．R C＝R D8．如图所示，电源电压不变，当开关 S1、S2闭合时，两灯都能正常发光；当开关 S2断开时（）A．灯 L1变得更亮，电流表读数不变，电压表读数变小B．灯 L1亮度不变，电流表读数变小，电压表读数不变C．灯 L1变得较暗，电流表读数变小，电压表读数不变D．灯 L1亮度不变，电流表读数不变，电压表读数变小9．为了研究电阻与长度的关系，采用了如图所示的电路装置，其中两根电阻丝的材料和横截面积应该（）A．材料相同、横截面积相同B．材料不同、横截面积不同C．材料不同、横截面积相同D．材料相同、横截面积不同10．如图所示的电路中，电源电压保持不变。

一、选择题1．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。

下列说法正确的是（）导体代号导体长度l/m导体横截面积S/mm2导体材料a 1.0 3.2锰铜b 1.5 1.2镍锘c 1.00.8锰铜d 1.5 1.2锰铜e0.5 1.2镍锘A．选用a、c进行对比实验，可以探究电阻大小与导体长度的关系B．选用b、d进行对比实验，可以探究电阻大小与导体材料的关系C．选用b、d进行对比实验，可以探究电阻大小与导体横截面积的关系D．选用b、e进行对比实验，可以探究电阻大小与导体横截面积的关系2．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。

一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O ”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ） 导体代号 O A B C D 导体长度l /m 1.5 1.5 1.5 1.5 0.5 导体横截面积S /mm 2 1.2 3.2 1.2 3.2 1.2 导体材料镍铬锰铜钨镍铬镍铬A ．AB ．BC ．CD ．D4．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压5．如图所示，电源电压不变，当开关 S 1、S 2 闭合时，两灯都能正常发光；当开关 S 2 断开时（ ）A ．灯 L 1 变得更亮，电流表读数不变，电压表读数变小B ．灯 L 1 亮度不变，电流表读数变小，电压表读数不变C ．灯 L 1 变得较暗，电流表读数变小，电压表读数不变D ．灯 L 1 亮度不变，电流表读数不变，电压表读数变小6．某校物理兴趣小组设计了一个电子身高测量仪。

一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路2．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。

下列说法正确的是（）导体代号导体长度l/m导体横截面积S/mm2导体材料a 1.0 3.2锰铜b 1.5 1.2镍锘c 1.00.8锰铜d 1.5 1.2锰铜e0.5 1.2镍锘A．选用a、c进行对比实验，可以探究电阻大小与导体长度的关系B．选用b、d进行对比实验，可以探究电阻大小与导体材料的关系C．选用b、d进行对比实验，可以探究电阻大小与导体横截面积的关系D．选用b、e进行对比实验，可以探究电阻大小与导体横截面积的关系3．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A ．开关S 接触不良B ．L 灯丝断了C ．bc 间断路D ．R 断路4．如图所示，电源电压不变，开关S 闭合后，当滑片P 在最左端时，电压表示数U 1，当滑片在最右端时为电压表示数为U 2，则（ ）A ．滑动变阻器两端的电压是U 1B ．滑动变阻器两端的电压是U 2C ．小灯泡L 两端的电压是U 1D ．电源两端的电压是U 1+U 25．下列数据最符合实际情况的是（ ） A ．人步行的速度约为10m/s B ．一节新干电池的电压约为3V C ．初中物理课本的重力大约为3N D ．让人舒适的环境温度约为50℃6．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压7．如图所示电路中，电源电压保持不变，当开关S 1闭合，S 2断开时，电压表的数是5V ，当开关S 1断开，S 2闭合时，电压表的示数是3V ，则S 1，S 2都断开时，灯L 1和L 2两端的电压分别为（ ）A ．2V 和3VB ．3V 和2VC ．2V 和8VD ．2V 和5V8．某电路中有两个电阻1R 和2R ，1R 、2R 两端的电压分别为1.5V 和4.5V ，则电源的电压是（ ） A ．1.5VB ．3VC ．4.5VD ．6V9．下列关于电压的叙述正确的是（ ） A ．电压是形成电流的原因 B ．电路中只要有电压就一定有电流 C ．对人体的安全电压是36V D ．教室里电灯的供电电压是110V10．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（ ）A ．两表都可能被烧坏B ．两表都不会被烧坏C ．电流表会被烧坏D ．灯泡会被烧坏11．关于导体的电阻，下列说法正确的是（ ） A ．铜导线的电阻比铁导线的电阻小B ．当导体两端的电压为零时，导体的电阻也为零C ．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D ．导体的电阻越小，表示导体对电流的阻碍作用越小12．按照如图甲的电路图连接好电路。

一、选择题1．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。

下列说法正确的是（ ）导体代号 导体长度l /m 导体横截面积S/mm 2 导体材料 a 1.0 3.2 锰铜 b 1.5 1.2 镍锘 c 1.0 0.8 锰铜 d 1.5 1.2 锰铜 e0.51.2镍锘A ．选用 a 、c 进行对比实验，可以探究电阻大小与导体长度的关系B ．选用 b 、d 进行对比实验，可以探究电阻大小与导体材料的关系C ．选用 b 、d 进行对比实验，可以探究电阻大小与导体横截面积的关系D ．选用 b 、e 进行对比实验，可以探究电阻大小与导体横截面积的关系2．如图所示的电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（）A ．3个B ．4个C ．5个D ．6个3．如图所示，几只水果提供的电力点亮了一排发光二极管。

下列说法正确的是（ ）A ．水果电池将电能转化为化学能B ．发光二极管是由超导体材料制成的，此时它在电路中为用电器C ．一排二极管同时发光说明它们一定是串联的D ．把水果串联起来可以提高电压4．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压5．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（ ）A ．一定是灯泡1L 短路B ．一定是灯泡1L 断路C ．一定是灯泡2L 短路D ．一定是灯泡2L 断路6．如图所示的实物图，对滑动变阻器的相关说法，你认为错误．．的是（ ）A．滑片P向左滑动，小灯泡将变暗，电流表示数减小B．铭牌“10Ω；2A”表示滑动变阻器的调节范围是0~10ΩC．闭合开关前滑片P应滑到最右端，是为了保护电路D．滑动变阻器要“一上一下”接线才能发挥变阻的作用7．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

一、选择题1．下列所提供的数据中符合实际情况的是（）A．一节干电池电压15VB．中考跳绳合格，考生的跳绳功率约1500WC．家用电冰箱的工作电流约1AD．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J2．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确3．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定4．下列有关电压、电流和电阻的说法正确．．的是（）A．电压的作用是在电路中产生自由电荷B．电路中有电流时，就一定有电压C．只要电荷移动就能形成电流D．导体的电阻由它两端电压和通过的电流决定5．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。

滑动片P顺时针向A端滑动的过程中，下列说法正确的是（）A．电位器接入电路中的电阻变大B．电路中的电流变小C．小灯泡两端的电压变大D．小灯泡的亮度变暗6．如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（）A．LED相当于电源B．LED主要是由超导体材料制成的C．LED工作时主要将电能转化为内能D．电源正负极对调连接，闭合开关LED不发光7．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

第十六章《电压电阻》检测题一、单选题(共15小题)1.下列做法中，可以使电阻丝阻值增大的是（）A．将电阻丝对折B．将电阻丝拉长C．使通过电阻丝的电流减小D．增加电阻丝两端电压2.如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（）A． A1B． A2C． V1D． V23.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数4.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等5.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．6.如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A、B和C都是镍铬丝，D是铜丝、E是铁丝，下列说法正确的是（）A．实验中，电流表示数越大说明电阻越大B．该装置无法研究电阻与导体长度的关系C．该装置无法研究电阻与导体横截面积的关系D．在图示情况下，用导线连接B、C接线柱，电流表示数将变小7.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的8.电压表和电流表是电路测量中的常用工具，有关它们的使用方法符合使用要求的是（）A．电压表和电流表只能单独使用B．电压表和电流表的“+”接线柱要和电源的“+”极相接C．电压表和电流表选用最大量程时比较保险D．电压表要与被测电路并联而电流表一定不能并联9.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1B． L2C． L1L2总电压D．电源和L110.把一段导体均匀拉长后，它的电阻将（）A．变大B．不变C．变小D．无法确定11.关于电压下列说法错误的是（）A．电压是电路中形成电流的原因B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电压D．电路中有电压则电路中一定有电流12.如图，在探究串联电路的电压规律时，闭合开关，小东用电压表测出L1、L2和AC两端的电压分别为2.3V、2.2V、4.5V．下一步的操作应该是（）A．整理器材，结束实验B．换用不同规格的小灯泡，多次实验C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值13.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表14.在下图中，关于a、b的说法正确的是（）A． a为电流表，b为电压表B． a为电压表，b为电流表C． a、b都为电流表D． a、b均为电压表15.下面有关导体电阻的说法中正确的是（）A．导体没有电阻，绝缘体有电阻B．铜的电阻比铁的电阻小C．粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D．要改变导体的电阻，可以改变通过的电流二、填空题(共3小题)16.如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是______ （填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向 ______ ．（填“左”或“右”）移动．17.如图所示的是一个电表的表盘，它是一个测量 _____的仪表，它的示数为 ___Ω．18.如图所示的语言复读机工作时需要6V的电源，这可以由 ______ 节干电池 ______ 联提供．三、实验题(共3小题)19.以下是茗茗对串联电路中电压规律进行的实验探究．[猜想与假设]串联电路两端的电压等于各用电器两端电压之和．[设计与实验]①按图所示的电路图连接电路；①闭合开关，用电压表测出L1两端的电压；①在测L2两端的电压时，茗茗为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；①测出AC间的电压．[交流与评估]（1）在串联电路中，开关可以控制所有用电器，开关位置的改变 ______ （选填“影响”或“不影响”）它对用电器的控制．（2）茗茗 ______ （选填“能”或“不能”）用步骤①的方法测出L2两端的电压，这是因为 ______ ．（3）茗茗测出AB、BC、AC间的电压并记录在下表中．分析茗茗的实验数据可以得出的结论是：串联电路两端的电压 ______ （选填“等于”或“不等于”）各用电器两端电压之和．（4）这个实验在设计方案上还存在的不足之处是： ______ ．20.小明学习了电流表与电压表知识后，进行了如下实验．（1）在验证串联电路电压规律的实验中，小明进行了如下操作：①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，①分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．回答下列问题：表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于 ______ ．（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．21.（1）小王将一块铜片和一块锌片插入水果中，连成水果电池，如图所示的电路．发现电压表示数为0.6V，金属品中的 ______ 片是水果电池的正极．（2）为了探究水果电池的电压大小与哪些因素有关，请你提出一个合理的猜想：水果电池的电压大小可能与 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】B【解析】电阻是导体自身的一种特性，大小只与导体的长度、材料、横截面积和温度有关，与导体两端的电压及通过导体中的电流大小无关．A、对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、导体被拉长后，导体的长度增大、而横截面积减小，故导体的电阻增大，故B正确；C、导体的电阻与通过导线的电流无关，故C错误；D、导体的电阻与导体两端的电压无关，故D错误．2.【答案】C【解析】由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，所以，只有电压表V1无论开关闭合、断开都会测量电源的电压，示数不变．3.【答案】C【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．4.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和．AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．5.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．6.【答案】B【解析】A、在导体两端的电压不变的条件下，导体的阻值越大通过导体的电流（电流表的示数）就越小，所以本实验可以通过电流表的示数比较导体电阻的大小，电流表示数越大，所接导体阻值越小，故A错误；B、A、B和C都是镍铬丝，且长度都相同，所以无法研究电阻与导体长度的关系，故B正确；C、在研究电阻与导体横截面积的关系时，可以把A单独连入电路，然后把B和C并联后连入电路，进行比较，故C错误；D、在图示情况下，连接B、C接线柱，即把B和C并联后连入电路，此时导体的电阻变小，所以电流表示数将变大，故D错误．7.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．8.【答案】D【解析】A、电压表和电流表可以一块接入电路工作，故错误；B、使用时，电流表和电压表的电流必须都从正接线柱流入，从负接线柱流出，但不一定必须“+”接线柱接到电源的“+”极上，故错误；C、电压表和电流表使用时要根据实际情况选择合适的量程，但不一定必须选用最大量程，故错误；D、电压表要与被测电路并联，电流表应与用电器串联，即一定不能并联，故正确.9.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．10.【答案】A【解析】在导体材料和横截面积一定时，导体越长，电阻越大，材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．11.【答案】D【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；B、电源是电路中提供电压的装置，故B不符题意；C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C 不符题意；D、电路中有电压，且是通路，才有电流，故D符合题意.12.【答案】B【解析】在探究串联电路的电压规律时，应该多做几次实验，寻找普遍规律，并且还要换用不同器材．A．应该多做几次实验，故A错误；B．多做几次实验，寻找普遍规律，需要我们换用不同规格的小灯泡，故B正确；C．只有一次实验就进行数据分析，实验结论具有偶然性，也有可能得出错误结论，故C错误；D．换用量程，只能对数据有要求，不能得出普遍规律，故D错误；13.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．14.【答案】B【解析】读图可知，因为a和两个灯泡并联，所以a为电压表，b串联在干路中，所以b为电流表，故只有B选项正确．15.【答案】C【解析】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关．A、导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；B、要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；C、粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；D、导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误.16.【答案】AP；左【解析】因为电阻丝被接入电路中是由下面的接线柱决定的，即就是下面被连接的接线柱与滑片P 之间的部分；由图中可知：变阻器接入电路中的是AP段．当滑片P向左移动时，电阻的长度变短，连入电阻变小．17.【答案】电阻；26．【解析】一般表盘上都标有所测物理量的单位，本表标有Ω，所以使用该表所测量的物理量是电阻；图中的示数是20Ω+2Ω×3=26Ω.18.【答案】4；串．【解析】串联电路中，总电压等于各部分电压之和，故一节电池是1.5V，故若得到6V的电源，则需要由4节干电池串联提供电能；19.【答案】（1）不影响；（2）不能；电压表正负接线柱接反了；（3）等于；（4）实验次数太少．【解析】（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：UAB+UBC=3.8V，这与UAC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．20.【答案】（1）错误；UAB+UBC不等于UAC，不符合串联电路电压关系；（2）串联电路中电流关系【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，UAC跟UAB与UAC 之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是UAC；（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；21.【答案】铜；水果的大小．【解析】（1）由于电压表此时正向偏转，说明与正接线柱相连的铜片是电源的正极．（2）水果电池的电压大小还可能与水果的种类（或大小、两电极间的距离、电极面积大小、电极材料等）有关.22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
