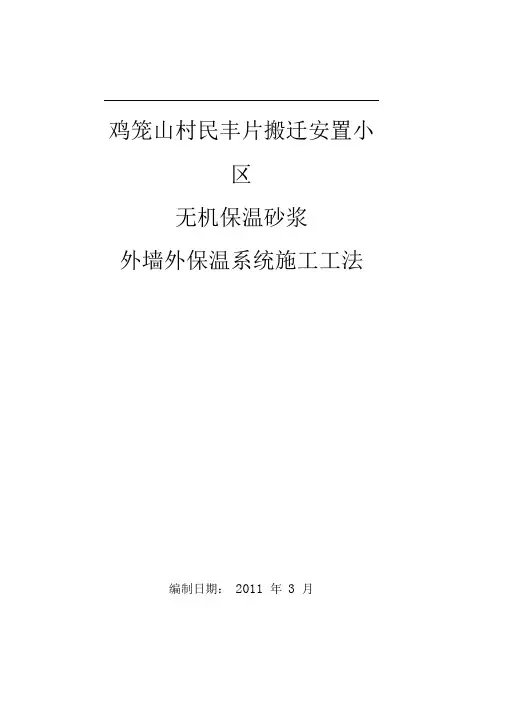

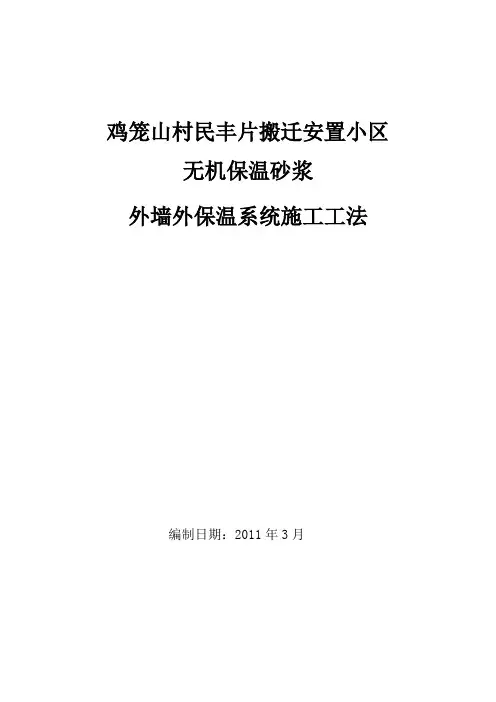

鸡笼山村民丰片搬迁安置小区无机保温砂浆外墙外保温系统施工工法编制日2011 年 3 月期：目录、八、•前言1、工法特点2、使用范围3、工艺原理4、施工工艺流程及操作要点5、材料与设备6、质量控制7、安全措施8、环保措施9、效益分析10、应用实例无机保温砂浆外墙外保温系统施工工法、八、-前言无机保温砂浆外墙外保温系统是以陶砂、玻化微珠保温砂浆为保温材料，与护面层和饰面层构成的一种高强度的抹灰型墙体保温产品，具有保温，隔热，不燃，透气，强度高，构造简单，施工方便，耐久性好等特点。
为正确使用无机保温砂浆系统，提高墙体的保温隔热，防火和耐久性能，优化室内热环境，降低建筑使用能耗，并做到技术先进，确保工程质量，制订本工法。
1、工法特点1.1 保温砂浆由全无机材料组成，其耐老化性、耐候性、耐冻融、抗冲击、抗风压性能良好。
1.2 保温砂浆，具有无毒、保温、不燃、防火、隔音的优点。
1.3 保温砂浆所用的无机胶凝材料与无机陶砂、玻化微珠集料形成良好的胶质骨架，具有较高的机械强度。
1.4 保温砂浆施工简单，与普通水泥砂浆施工方法相同，界面无接缝，操作简便，省时省工。
1.5 全部采用抹灰工艺，对建筑物的柱、圈梁以及特殊造型等易产生热桥的部位处理简单，能有效减少附加热损失。
1.6 工业化生产、应用电脑控制，计量准确，质量稳定。
1.7 高性价比，应用范围广，经济和社会效益好。
2、使用范围2.1 本工法适用于新建、扩建、改建的居住建筑、公共建筑、工业建筑及既有建筑改造的墙体节能保温工程。
2.2 本系统适用于多层及高层建筑的钢筋混凝土、混凝土空心砖、加气混凝土砌块、粘土多孔砖、灰砂砖等围护墙外墙、分户墙、架空楼板的保温抹灰工程。
3. 工艺原理3.1 本系统由界面层、保温层、护面层和饰面层构成。
内部无空腔，保温砂浆较高的密度和强度使保温层有较高的密实度，因蓄热系数的增大使系统具有较好的热稳定性和隔热性能；护面层全部有耐碱玻纤网布增强；饰面层可采用涂料或面砖，采用面砖饰面时有锚固件的辅助固定。
因而，该系统不仅具有保温隔热，防护和饰面功能，而且确保了墙体节能工程的整体性和可靠性。
3.2本系统的基本构造应符合表1的要求：表1外墙外保温系统基本构造饰面材料系统构造层次界面层①保温层②护面层③饰面层④涂料界面砂浆或专用界面剂无机保温砂浆抹面砂浆+增强网布弹性腻子+涂料抹面砂面砖粘浆结剂界面砂无机++浆或面砖专用界保温砂增强网面砖浆布+面剂+面砖填锚固件缝剂构造示意图3.3基层墙体为混凝土墙时，涂刷界面砂浆或专用界面剂；基层墙体为加气混凝土砌块或墙板时，涂刷专用界面剂；基层墙体为其他砌体时，也宜作水泥砂浆找平层。
使保温层与基层墙体的粘结性得到有效保证。
3.4保温砂浆由轻质陶砂、玻化微珠、硅酸盐水泥、矿物掺合料和增强纤维以一定比例配合而成的干料混合料，在施工现场定量加水搅拌而成。
确保了保温层的性能稳定。
3.5护面层采用薄抹灰，由抹面砂浆和耐碱网布组成。
厚度不小于3mm不大于6mm保证了抹面砂浆与耐碱网布的共同作用，不仅增加了面层的强度和抗冲击性，而且显著提高了抗裂性。
3.6涂料饰面时，采用弹性腻子，能防止饰面层开裂；面砖饰面时，采用轻质、小块、背面有槽的陶瓷面砖，并使用专用粘结剂，使系统的安全性有所保证。
4. 施工工艺流程及操作要点4.1施工工艺流程系统施工工艺流程如图14.2材料配制421界面砂浆的配制按使用说明书，将界面砂浆加水，用手提搅拌器或砂浆搅拌机充分搅拌，拌成均匀浆状，使用抹涂法、喷涂法或滚涂法涂刷在需处理的基层墙体上。
4.2.2无机保温砂浆的配制按使用说明书比例，将无机保温砂浆加入水中用砂浆搅拌机搅拌均匀，搅拌时间3~5mi n,形成均匀胶状物后后倒出，保温砂浆应随拌随用，在2h内用完，超过可操作时间不得再次加水使用。
4.2.3抹面砂浆的配制按使用说明书比例，将抹面砂浆加入水中，用砂浆搅拌机或手提搅拌器搅拌均匀即可使用，一次配制用量以2h内用完为宜，夏季应适当缩短使用时间，配好的料注意防晒避风，超过可操作时间，不准再加水使用。
4.3施工作业准备及条件4.3.1基层墙体表面应平整清洁，无油污、脱模剂和杂物等妨碍粘结的附着物，空鼓、酥松部位应剔除，凹凸处应采用1：3水泥砂浆补平或凿去。
4.3.2平整度误差较大的墙面宜用水泥砂浆找平，找平层应与基层墙面粘结牢固。
4.3.3外墙阳角如采用水泥砂浆暗护角加强应采用1：2或1：2.5水泥砂浆抹出，每侧宽度不小于50mm（如图2）：50图2水泥砂浆暗护角加强做法434施工脚手架按外装修用脚手架安装完毕，并经安全人员检查合格，在施工中配架子工翻铺板子。
435基层墙体以及门窗洞口的施工质量应验收合格，门窗框或辅框应安装完毕，伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕。
436在大面积施工前，应在现场采用相同材料、构造做法和工艺制作样板墙或样板间，并经有关各方认可后方可进行工程施工。
437施工期间以及完工后24h内，基层及施工环境温度不应低于5C;当必须在低于5C以下施工时，应采取保证工程质量的有效措施。
夏季应避免阳光爆晒，五级以上大风和雨天不得施工。
如施工中突遇降雨，应米取有效措施，防止雨水冲刷墙面。
438根据进度计划，现场条件和基层的状况，合理组织劳动力。
4.4操作要点4.4.1无机保温砂浆的施工(1)无机保温砂浆施工前，对无水泥砂浆找平层的混凝土墙、柱、梁、混凝土空心砌块与多孔砖以及灰砂砖、硅酸盐砖等墙面应先涂刷界面砂浆或专用界面剂；界面砂浆或界面剂施工时需慢抹压实，使之与墙面结合牢固，消除空鼓，并保留粗糙面，便于与保温层结合，对加气混凝土墙面应先涂刷专用界面剂。
(2)应采用无机保温砂浆按设计要求的厚度先作出灰饼并冲筋，灰饼间距不大于2m(3)保温砂浆在墙面上的抹灰应分次分遍进行。
每次厚度不大于8mm每遍厚度不大于20mm抹灰方法与普通抹灰相同，后一遍抹灰应待前一遍砂浆基本硬化（一般为24h）后进行。
抹至设计厚度后用铝合金刮尺刮平，表面用抹子搓平，并保留粗糙面，便于与护面层结合。
4.4.2 做分格线条（1）外保温系统应结合立面设计在墙面上合理设置分格缝，水平分格缝的间距不宜大于6m垂直分格缝间距不宜大于12m如建筑物逐层设有腰线，或建筑平面已有凹凸，也可不设水平或垂直分格缝。
（2）对于在保温层施工中未预留分格缝的工程，须按设计要求在无机保温层上弹出分格线的位置，用开槽机开出设定的凹槽。
凹槽的深度为（H+2）mn，宽度为（L+2）mn，其中H、L分别为分格条的厚度和宽度。
（3）清理槽口。
（4）在凹槽中嵌满抹面砂浆，再用100-120mm宽的网格布衬底，然后将聚苯分格条或滴水槽嵌入凹槽，与抹面砂浆粘结牢固。
墙面上多余下的网格布应搭接在整体墙面的网格布上后再用抹面砂浆整体抹平。
4.4.3 护面层抹面砂浆施工（1）护面层抹面砂浆的施工应在无机保温砂浆保温层基本硬化后（一般为2d）后进行。
抹面砂浆应分遍抹灰。
第一遍厚度约1.5mm~2.0mm压入增强网布或增强网，并待第一遍抹面砂浆基本硬化或完成锚固件安装后再进行第二遍抹灰。
（2）对底层或室外地面以上2.4m 高度范围的墙面，护面层可分为三遍抹灰，并先后压入二层标准型网布。
（3）用于本系统墙面部位的标准型和加强型增强网布上下左右均应搭接，标准型网布搭接宽度不小于100mm加强型网布搭接宽度不小于50mm网布施工应抹平、找直；护面层中的增强网布不得直接贴在无机保温砂浆上，也不得外露；二层网布之间不得干叠。
（4）增强网布或增强网外侧锚固件的安装应按设计或本规程要求的数量或间距用电锤或冲击钻钻孔，钻孔深度应大于锚固深度10mm。
4.4.4 采用涂料饰面，护面层中网布的设置应符合下列规定：（1）室外地面高度2.4m 以下及对抗冲击有特殊要求的墙面可采用加强型做法，在护面层中设置二层标准型网布。
（2）室外地面高度2.4m以上，应在护面层中设置标准型网布一层。
445采用面砖饰面时，护面层中应设置加强型增强网布或增强网一层，并应有锚固件与基层墙体连接固定。
其锚固件的设置应符合下列规定：（1）墙面高度30m及以下每平方米墙面锚固点的数量不应少于 4 个，墙面高度30m以上,每20m内每平方米墙面锚固点增加1 个；（2）锚固点在墙面上的排布应基本均匀，网布的搭接部位也应设置锚固件，或附加锚固点；（3）外墙阳角和阴角部位，锚固点距墙角的水平距离不应大于150mm且不宜小于100m上下间距不应大于500mm（4）锚固件进入基层墙体的有效深度不应小于25mm当基层墙体为加气混凝土制品时，其进入的有效深度不应小于70mm（5）对有空腔结构的基层，应采用有回拧功能的锚固件。
4.5特殊部位处理4.5.1外墙外保温对外墙阳角部位以及门窗洞口周边和角部的加强应符合下列要求：（1）涂料饰面时，应在阳角部位的护面层中采用附加网布（标准型）包转加强；对设置增强网布的护面层，两边的增强网布可在角部实施交错搭接。
其包转或交错搭接的宽度均为每边不小于200mm如图3-a或图3-b :a）采用附加网布包转加强 b ）增强网布在角部交错搭接图3阳角部位加强做法（2）涂料饰面时对高度2.4m范围内外墙阳角以及门窗洞口周边可采用水泥砂浆暗护角做法。
如前图2。
（3）包括涂料和面砖饰面，门窗洞口周边应采用附加网布（标准型）进行加强，并在角部按45°方向加贴300m M400mm的小块标准型增强网布（如图4）。
外强饰面窗口四周加强网布闿口四摘加强网布\ 凹周加賤冏布网布在窗洞口的加强部位图4窗口四周和四角加强4.5.2外墙勒脚部位的外保温做法应符合国家建筑标准设计图集《外墙外保温建筑构造（一）》02J121-1中B型系统要求。
4.5.3基层墙体设有变形缝时，外保温系统应在变形缝处断开，缝中可粘设软聚乙烯泡沫塑料或填塞低密度聚苯板，缝口设变形缝金属盖板。
4.5.4外保温系统用于女儿墙保温时，应对女儿墙实施双侧外保温。
4.5.5外墙外保温的饰面层宜采用涂料。
采用面砖饰面时，其相关材料除应符合本规程规定外，其粘贴高度应符合国家或地方的相关规定。
石材饰面应通过固定在基层墙体上的钢龙骨或连接件干挂。
4.5.6 对保温要求较高的民用建筑外墙，本系统可采用外墙内外组合保温做法。
其内保温部分的构造在涂料饰面时应与外保温相同，在面砖饰面时护面层中的增强抗裂材料可用标准型增强网布，并可不作锚固。
护面层厚度为3mm。
4.6 施工注意事项4.6.1 本系统施工前，相关管理人员应熟悉图纸，了解设计和本工法要求，根据不同建筑和基层墙体制订针对性施工方案。
4.6.2 首次进行操作的工人应经过材料供应商的技术培训，达到要求后才能上岗。
4.6.3 在大面积施工前，应在现场采用相同材料、构造做法和工艺制作样板墙或样板间，并经有关各方确认后方可进行工程施工。
