双组份硅酮结构胶的混均性试验及拉断试验记录解读

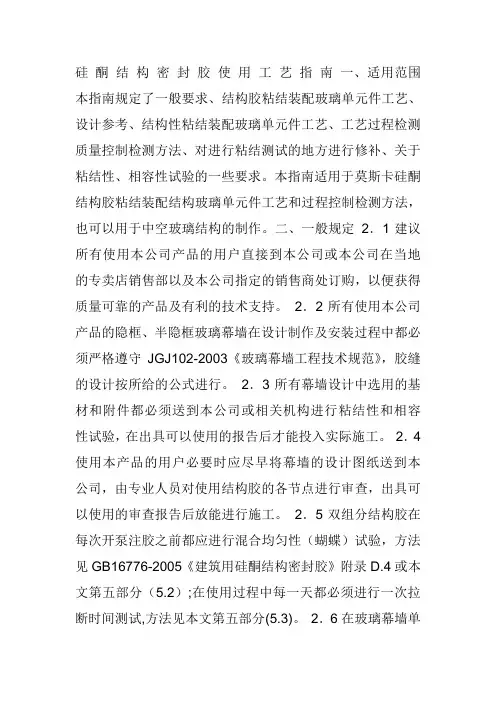

硅酮结构密封胶使用工艺指南一、适用范围本指南规定了一般要求、结构胶粘结装配玻璃单元件工艺、设计参考、结构性粘结装配玻璃单元件工艺、工艺过程检测质量控制检测方法、对进行粘结测试的地方进行修补、关于粘结性、相容性试验的一些要求。

本指南适用于莫斯卡硅酮结构胶粘结装配结构玻璃单元件工艺和过程控制检测方法，也可以用于中空玻璃结构的制作。

二、一般规定2．1建议所有使用本公司产品的用户直接到本公司或本公司在当地的专卖店销售部以及本公司指定的销售商处订购，以便获得质量可靠的产品及有利的技术支持。

2．2所有使用本公司产品的隐框、半隐框玻璃幕墙在设计制作及安装过程中都必须严格遵守JGJ102-2003《玻璃幕墙工程技术规范》，胶缝的设计按所给的公式进行。

2．3所有幕墙设计中选用的基材和附件都必须送到本公司或相关机构进行粘结性和相容性试验，在出具可以使用的报告后才能投入实际施工。

2．4使用本产品的用户必要时应尽早将幕墙的设计图纸送到本公司，由专业人员对使用结构胶的各节点进行审查，出具可以使用的审查报告后放能进行施工。

2．5双组分结构胶在每次开泵注胶之前都应进行混合均匀性（蝴蝶）试验，方法见GB16776-2005《建筑用硅酮结构密封胶》附录D.4或本文第五部分（5.2）;在使用过程中每一天都必须进行一次拉断时间测试,方法见本文第五部分(5.3)。

2．6在玻璃幕墙单元件制作过程中，必须进行随批剥离粘结性试验，方法见GB16776-2005《建筑用硅酮结构密封胶》或本文第五部分（5.4），如果粘结破坏面积大于5％，说明施工操作有问题，应立即停止新的单元件制作，查找原因，及时进行整改，同时将该批单元件产品作为重点进行切胶剥离粘结性试验，若试验仍不合格，则必须返工重新制作。

2.7对于已制作完成的幕墙单元件成品,应按GB16776-2005进行切胶剥离粘结性试验,或本文第五部分(5.4)。

胶必须充满整个内腔且无气泡与空隙，粘结破坏面积应少于5％否则必须追溯检查该批产品的施工操作技术，由技术部质量部门提出具体的处理意见。

双组份硅酮结构胶混均性
试
及拉断试验记录
资料编号03-07-C6-
工程名称益佰工业园项目建设一
期制剂车间一
施工单位
幕墙形式铝合金中空玻璃幕墙分包单位品种规格生产单位
检验依据《建筑用硅酮结构密
封胶》
(GB16776-
2005）
生产日期年月日
混匀性试验情况：
用混胶注胶机将胶挤注在纸中间，折合纸将胶压平，打开纸检查胶的混匀性，结构胶无异色条纹。

拉断性试验情况：
从胶条一端以垂直或大于90°方向用力剥离结构胶，结构胶发生断裂，粘接良好。

施工单位检查结果：项目专业负责人：分包单位检查结果：项目专业负责人：
年月日年月日。

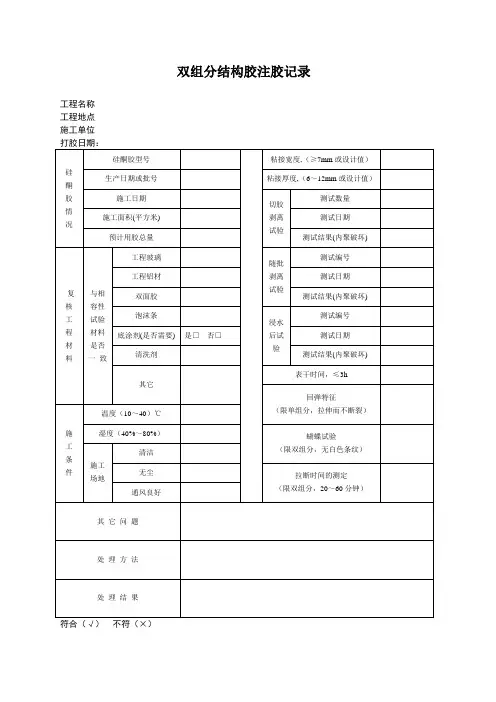

双组分结构胶注胶记录
工程名称
工程地点
施工单位
打胶日期：
硅
酮
胶
情
况
硅酮胶型号
粘接宽度,（≥7mm或设计值）
生产日期或批号
粘接厚度,（6～12mm或设计值）
施工日期
切胶剥离试验
测试数量
施工面积(平方米)
测试日期
预计用胶总量
测试结果(内聚破坏)
复
核
工
程
材
料
与相容性试验材料是否一致
工程玻璃
随批剥离试验
测试编号
工程铝材
测试日期
双面胶
测试结果(内聚破坏)
泡沫条
浸水后试验
测试编号
底涂剂(是否需要)
是□否□
测试日期
清洗剂特征
（限单组分，拉伸而不断裂）
施
工
条
件
温度（10～40）℃
湿度（40%～80%）
蝴蝶试验
（限双组分，无白色条纹）
施工
场地
清洁
无尘
拉断时间的测定
（限双组分，20～60分钟）
通风良好
其它问题
处理方法
处理结果
符合（√）不符（×）

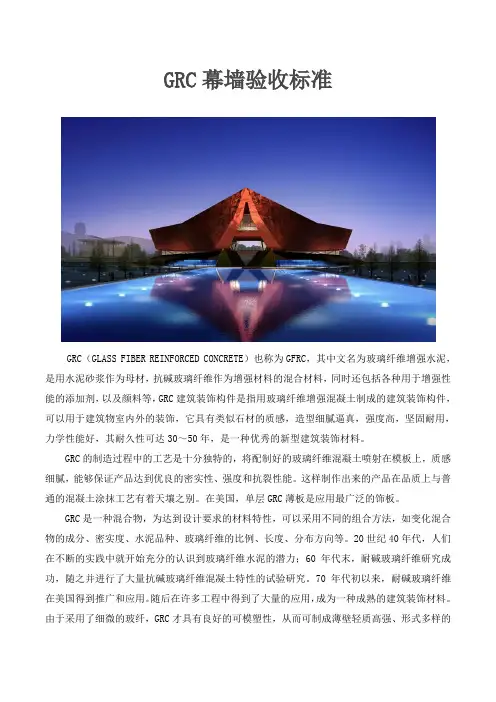

GRC幕墙验收标准GRC（GLASS FIBER REINFORCED CONCRETE）也称为GFRC，其中文名为玻璃纤维增强水泥，是用水泥砂浆作为母材，抗碱玻璃纤维作为增强材料的混合材料，同时还包括各种用于增强性能的添加剂，以及颜料等，GRC建筑装饰构件是指用玻璃纤维增强混凝土制成的建筑装饰构件，可以用于建筑物室内外的装饰，它具有类似石材的质感，造型细腻逼真，强度高，坚固耐用，力学性能好，其耐久性可达30～50年，是一种优秀的新型建筑装饰材料。

GRC的制造过程中的工艺是十分独特的，将配制好的玻璃纤维混凝土喷射在模板上，质感细腻，能够保证产品达到优良的密实性、强度和抗裂性能。

这样制作出来的产品在品质上与普通的混凝土涂抹工艺有着天壤之别。

在美国，单层GRC薄板是应用最广泛的饰板。

GRC是一种混合物，为达到设计要求的材料特性，可以采用不同的组合方法，如变化混合物的成分、密实度、水泥品种、玻璃纤维的比例、长度、分布方向等。

20世纪40年代，人们在不断的实践中就开始充分的认识到玻璃纤维水泥的潜力；60年代末，耐碱玻璃纤维研究成功，随之并进行了大量抗碱玻璃纤维混凝土特性的试验研究。

70年代初以来，耐碱玻璃纤维在美国得到推广和应用。

随后在许多工程中得到了大量的应用，成为一种成熟的建筑装饰材料。

由于采用了细微的玻纤，GRC才具有良好的可模塑性，从而可制成薄壁轻质高强、形式多样的建筑装饰构件（欧式、现代、室内、庭院、雕塑工艺品）。

80年代以后，GRC开始被引进到中国大陆并得到了较好的发展，其独特的优点作为一种新型的现代建筑材料，受到建筑界的广泛采用。

由于辛亥革命博物馆幕墙工程装饰采用凹凸不平立体造型GRC板，具有比例严谨，规模宏伟，庄严气派，装饰华丽的特点，视觉效果比较强烈。

是国内首例如此大面积、大尺寸的GRC 板幕墙工程，内装使用的是GRC平面板，目前在武汉是首次运用，在国内均没有成熟的施工工艺及国家验收标准，根据设计要求参考《金属与石材幕墙工程技术规范》（JGJ133-2001）、《建筑装饰工程质量规范》（GB50210-2001）以及GRC生产行业标准（JCT 1057-2007GRC外墙板），结合工程实际，与建设单位、设计单位、监理单位、GRC生产厂家共同制定质量验收标准，依照执行。

建筑幕墙施工技术选修课作业1、建筑幕墙的分类有哪些？一、按面板材料的不同，建筑幕墙可分为玻璃幕墙、金属板幕墙、石材版幕墙和彩色混凝土挂板幕墙灯几种类型。

1、玻璃幕墙：玻璃幕墙装饰于建筑物的外表，如同罩在建筑物外的一层薄薄的帷幕，可以说是传统的玻璃墙被无限扩大，以致形成整个外壳的结果。

以原来采光、保温、防风雨等较为单纯的功能，发展为多功能的装饰品。

其主要部分的构造可分为两方面，一是饰面的玻璃，二是固定玻璃的骨架。

只有将玻璃与骨架连结，将玻璃的自身荷载及墙体所受到的风荷载及其他荷载传递给主体结构，使之与主体结构成为一体。

玻璃幕墙分框支承玻璃幕墙、无框全玻璃幕墙和点支承玻璃幕墙。

框支承玻璃幕墙又分为明框玻璃幕墙、隐框玻璃幕墙和半隐框玻璃幕墙（竖隐横明或横隐竖明）。

无框全玻璃幕墙又分为座底式全玻璃幕墙和吊挂式全玻璃幕墙。

点支承玻璃幕墙由玻璃面板、点支承装置和点支承结构构成。

和框支承玻璃幕墙不同，点支撑玻璃幕墙具有独立的支撑体系。

由于幕墙的钢化玻璃面板与支承结构通过不锈钢爪连接件分离开来，钢化玻璃面板之间只有防水胶，没有铝合金框架，因此，点支承玻璃幕墙建筑产生了更加通透的建筑效果。

大量的采用透明玻璃又增强了建筑物内外交融的美感，更好的将结构美展现在人们面前。

2、金属板幕墙：在我国，目前大型建筑外墙装饰多采用玻璃幕墙、干挂石板及金属板幕墙，且常为其中两种或三种组合形式共同完成装饰及维护功能。

其中金属板幕墙与玻璃幕墙从设计原理、安装方式等方面很相似。

大体可分为明框幕墙、隐框幕墙及半隐框幕墙（竖隐横明或横隐竖明）。

从结构体系划分为型钢骨架体系、铝合金型材骨架体系及无骨架金属板幕墙体系等。

3、石材板幕墙：石材板幕墙是一种独立的维护结构体系，它是利用金属挂件将石材饰面板直接悬挂在主体结构上。

当主体结构为框架结构时，应先将专门设计的独立金属骨架体系悬挂在主体结构上，然后通过金属挂件将石材饰面板吊挂在金属骨架上。

石材板幕墙又是一个完整的维护结构体系，它应该具有承受重力荷载、风荷载、地震荷载和温度应力的作用，还应能适应主体结构位移的影响，所以必须按照有关设计规范进行计算和刚度验算。

工程验收11.1 普通规定玻璃幕墙验收时应提交下列资料：1 幕墙工程的竣工图或者施工图、结构计算书、设计变更文件及其他设计文件；2 幕墙工程所用各种材料、附件及紧固件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告；3 进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告；4 后置埋件的现场拉拔检测报告；5 幕墙的风压变形性能、气密性能、水密性能检测报告及其他设计要求的性能检测报告；6 打胶、养护环境的温度、湿度记录；双组份硅酮结构胶的混匀性试验记录及拉断试验记录；7 防雷装置测试记录；8 隐蔽工程验收文件；9 幕墙构件和组件的加工制作记录；幕墙安装施工记录；10 张拉杆索体系预拉力张拉记录；11 淋水试验记录；12 玻璃幕墙工程验收前,应在安装施工中完成下列隐蔽项目的现场验收；1 预埋件或者后置螺栓连接件；2 构件与主体结构的连接节点；3 幕墙四周、幕墙内表面与主体结构之间的封堵；4 幕墙伸缩缝、沉降缝、防震缝及墙面转角节点；5 隐框玻璃板块的固定；6 幕墙防雷连接节点；7 幕墙防火、隔烟节点；8 玻璃幕墙工程质量检验应进行观感检验和抽样检验,并应按下列规定划分检验批,每幅玻璃幕墙均应检验。

1 相同设计、材料、工艺和施工条件的玻璃幕墙工程每500~1000 ㎡为一个检验批,不足500 ㎡应划分为一个检验批。

每一个检验批每100 ㎡应至少抽查一处,每处不得少于10 ㎡；2 同一单位工程的不连续的幕墙工程应单独划分检验批；3 对于异形或者有特殊要求的幕墙,检验批的划分应根据玻璃幕墙观感检验应符合下列要求：1 明框幕墙框料应横平竖直；单元式幕墙的单元接缝或者隐框幕墙分格玻璃接缝应横平竖直,缝宽应均匀,并符合设计要求；2 铝合金材料不应有脱膜现象；玻璃的品种、规格与色采应与设计相符,整幅幕墙玻璃的色泽应均匀；并不应有析碱、发霉和镀膜脱落现象；3 装饰压板表面应平整,不应有肉眼可察觉的变形、波纹或者局部压砸等缺陷；4 幕墙的上下边及侧边封口、沉降缝、伸缩缝、防震缝的处理及防雷体系应符合设计要求；5 幕墙隐蔽节点的遮封装修应整齐美观；6 框支承玻璃幕墙工程抽样检验应符合下列要求：1 铝合金料及玻璃表面不应有铝屑、毛刺、明显的电焊伤痕、油斑和其他污垢；2 幕墙玻璃安装应坚固,橡胶条应镶嵌密实、密封胶应填充平整。

双组份硅酮结构胶的混匀性试验记录及拉断试
验记录
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
双组份硅酮结构胶的混匀性试验记录及拉断试验记录
工程名称：龙岩商会大厦A标段幕墙工程
备注1：蝴蝶测试在每次开机，包括间断后的开机都应进行。

此项测试的目的是为了检查主剂及催化剂是否充分混合均匀。

测试如下：
备注2：若双组分密封胶已充分混合均匀，（经蝴蝶测试确认），下一步可进行拉断测试。

此项测试需每天进行。

拉断时间和主剂与固化剂的混合比例有关，同时可提供胶的工作时间及胶内部深化固化时间的参数。

双组份混合蝴蝶试验拉断试验
制表员：黄斌
日期：2009年月日。

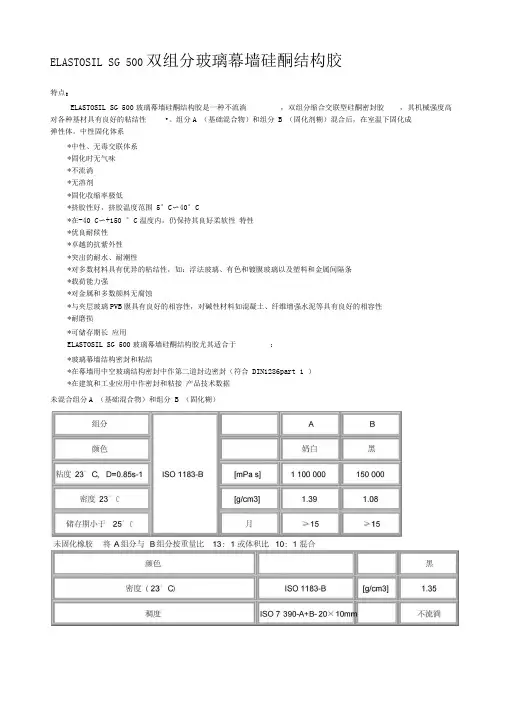

ELASTOSIL SG 500双组分玻璃幕墙硅酮结构胶特点：ELASTOSIL SG 500玻璃幕墙硅酮结构胶是一种不流淌，双组分缩合交联型硅酮密封胶，其机械强度高对各种基材具有良好的粘结性•。

组分A （基础混合物）和组分B （固化剂糊）混合后，在室温下固化成弹性体。

中性固化体系*中性、无毒交联体系*固化时无气味*不流淌*无溶剂*固化收缩率极低*挤胶性好，挤胶温度范围5°C〜40°C*在-40 C〜+150 °C温度内，仍保持其良好柔软性特性*优良耐候性*卓越的抗紫外性*突出的耐水、耐潮性*对多数材料具有优异的粘结性，如：浮法玻璃、有色和镀膜玻璃以及塑料和金属间隔条*载荷能力强*对金属和多数颜料无腐蚀*与夹层玻璃PVB膜具有良好的相容性，对碱性材料如混凝土、纤维增强水泥等具有良好的相容性*耐磨损*可储存期长应用ELASTOSIL SG 500玻璃幕墙硅酮结构胶尤其适合于：*玻璃幕墙结构密封和粘结*在幕墙用中空玻璃结构密封中作第二道封边密封（符合DIN1286part 1 ）*在建筑和工业应用中作密封和粘接产品技术数据未混合组分A （基础混合物）和组分B （固化糊）固化后橡胶（° 相对湿度下放置两周后）老化试验（按，方法,步骤）参考值1000小时 拉伸强度[N/mm2] 0.950.80断裂伸长率[%]100 27025%伸长时0.500.30 模量50%伸长时[N/mm2]0.760.44破坏形态内聚破坏内聚破坏循环机械负载按 DIN EN29 046 试验条件：23° C/50%相对湿度下 14天1000次循环70° C/50%相对湿度下 14天 每分钟循环一次：土 12.5%形变23° C/50%1对湿度下 1天100%拉伸时+23°C 1—1 10.95-20°C1.02 +80°C-100%拉伸时+23°C ASTM C 1135[Psi] 12450%拉伸时183________________ td25%拉伸时________________52硬度邵氏A ISO 86844撕裂强度 ISO 34,Meth.C [N/mm] 6.0 密度23°CISO 1183-A [g/cm3] 1.39 恢复率（+160%!伸24小时） ISO 7389 [%] 96 水蒸汽渗透率（试片厚2.2mm ）DIN 53 122-A [g/(m2*d)]15接口最大位移承受能力 （总伸长和压缩） ISO 9047TT-S-001543A[%]± 12.525支撑结构胶设计强度[N/mm2][kPa]0.14 140以上技术数据仅供参考，不作规范用ELASTOSIL SG 500玻璃幕墙硅酮结构胶达到和超过以下标准DIN 1286-1 :中空玻璃单元、充气、老化EOTA ETAG N002--1998 :欧洲玻璃幕墙用结构胶技术规范：1•对玻璃一一金属（阳极氧化铝、粉末涂层铝和不锈钢等）粘结2•对玻璃-玻璃粘结3.修复原用SG500装配的单元4.粘结制造的中空玻璃ELASTOSIL IG25 （如：阶梯式中空玻璃）ASTM C 920 :弹性接缝密封胶：S型、NS类、25级，用NT、G、A和MASTM C 1135 :结构密封胶拉伸粘结性能的试验方法。

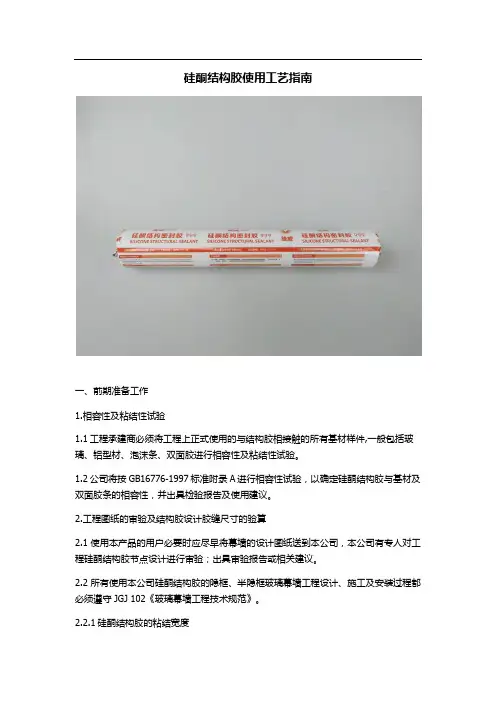

硅酮结构胶使用工艺指南一、前期准备工作1.相容性及粘结性试验1.1工程承建商必须将工程上正式使用的与结构胶相接触的所有基材样件,一般包括玻璃、铝型材、泡沫条、双面胶进行相容性及粘结性试验。

1.2公司将按GB16776-1997标准附录A进行相容性试验，以确定硅酮结构胶与基材及双面胶条的相容性，并出具检验报告及使用建议。

2.工程图纸的审验及结构胶设计胶缝尺寸的验算2.1 使用本产品的用户必要时应尽早将幕墙的设计图纸送到本公司，本公司有专人对工程硅酮结构胶节点设计进行审验；出具审验报告或相关建议。

2.2 所有使用本公司硅酮结构胶的隐框、半隐框玻璃幕墙工程设计、施工及安装过程都必须遵守JGJ 102《玻璃幕墙工程技术规范》。

2.2.1硅酮结构胶的粘结宽度风荷载作用CS1=Wk·a/2f1自重作用CS2=Gk·a·b/(a+b) /f2Cs1——风荷载所需硅酮结构密封胶粘结宽度（mm）Cs2——自重所需硅酮结构密封胶粘结宽度（mm）Wk——风荷载标准（Kpa）Gk——玻璃的单位面积重量（KN/m2）a——玻璃的短边长度（mm）b——玻璃的长边长度（mm）f1——胶的短期强度允许值140 Kpaf2——胶的自重强度允许值7 Kpa。

2.2.2硅酮结构胶的深度与粘结宽度l 结构胶的最小宽度为6 mml 结构胶的最小深度为6 mml 胶宽和胶深的比例必须介于1:1和3:1之间2.2.3结构胶接口设计除以上内容需考虑外，还应根据具体情况对地震效应、温差效应、浇灌或构件安装产生的接缝误差及密封胶的位移能力等进行综合考虑。

二、施工基本要求1.对施工人员的要求玻璃幕墙单元件的粘结，对施工操作人员有一定的要求，这些人员应具备以下条件：1.1有高度的责任心，懂得玻璃幕墙的安全可靠性与施工质量密切相关。

1.2熟悉结构胶施工工艺程序，熟练掌握结构密封胶施工操作技术和施工工具；能看懂工程图纸规定的粘结密封部位及配套材料状况。

检验过程及结果：
1、混胶均匀性测定（蝴蝶试验）
检验过程：
1将混合好的胶挤在一张纸上（A4纸），胶堆约20mm直径，15mm厚，将纸折叠，折叠线通过胶堆中心，然后挤压胶堆至3mm～4mm厚。
2打开纸检查，如见胶堆有白色斑点、白色条纹，则说明结构胶还没有充分混合，不能注胶，一直要到颜色均匀，充分混合，才能注胶。
检验结果：没有出现白色斑点、白色条纹。
2、混胶配合比测定（胶杯拉断试验）
检验过程：
1在一个小杯中装入3/4深度的混合后的胶，插入一根小棒或一根压舌板，每五分钟抽一次棒，一直到胶被扯断为止（此时间称为扯断时间），记录胶被扯断的拔棒时间。
2正常的扯断时间应在供应商的要求范围内，否则，应调整基剂与固化剂的配合比，使扯断时间在上述范围内。
重量比
拉断时间
9：1
35
10：1
45
11：1
58
12：1
64
检验结果：扯断时间在上述范围内。
验
收
结
论
项目专业质量检查员（签名）年月日

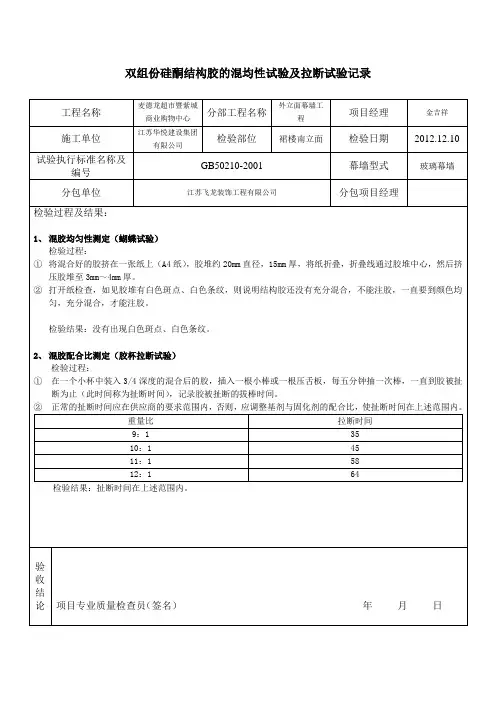

双组份硅酮结构胶的混均性试验及拉断试验记录
工程名称
麦德龙超市暨紫城商业购物中心
分部工程名称
外立面幕墙工程
项目经理
金吉祥
施工单位
江苏华悦建设集团有限公司
检验部位
裙楼南立面
检验日期
2012.12.10
试验执行标准名称及编号
GB50210-2001
幕程有限公司
分包项目经理

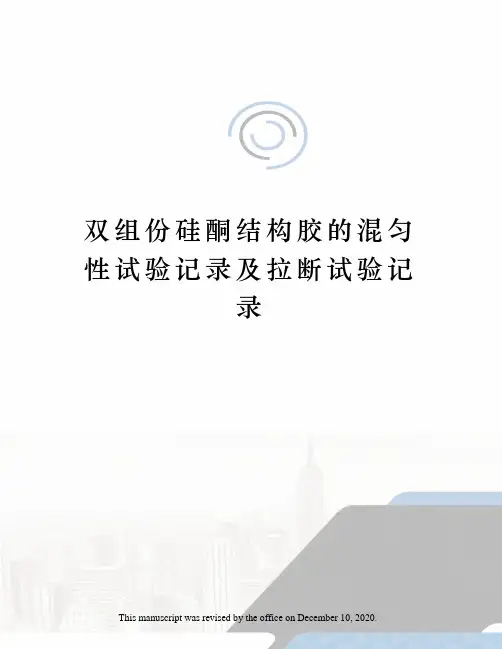

双组份硅酮结构胶的混匀性试验记录及拉断试验记
录
This manuscript was revised by the office on December 10, 2020.
双组份硅酮结构胶的混匀性试验记录及拉断试验记录
工程名称：龙岩商会大厦A标段幕墙工程
备注1：蝴蝶测试在每次开机，包括间断后的开机都应进行。

此项测试的目的是为了检查主剂及催化剂是否充分混合均匀。

测试如下：
备注2：若双组分密封胶已充分混合均匀，（经蝴蝶测试确认），下一步可进行拉断测试。

此项测试需每天进行。

拉断时间和主剂与固化剂的混合比例有关，同时可提供胶的工作时间及胶内部深化固化时间的参数。

双组份混合蝴蝶试验拉断试验
制表员：
日期：年月日。

幕墙拉拔试验规范篇一：幕墙工程后置埋件的现场拉拔试验的抽检数量有谁告诉我，工程所用的后置埋件现场拉拔强度检验按多少数量为一批？从中抽取多少做试验？项目通常是在现场做拉拔？还是做模拟件送试验室呢没有规定，按最弱处测试，测试值就大于设计值２倍．即取最不利结果．根据测试单位不同，可能做一组有点区别．一般一组３件．做现场试验，进行签证．我们有一个大项目要创国优，幕墙工程使用了几千个后置埋件，如果就做一组试验（在最弱处），是不是少了点（没底）？另外斑竹所说的“最弱处”能再解释的些吗？你所给出的规定原自何处呢（企业标准）？希望斑竹再多指点些。

我们一般认为最弱处即荷载和作用值最大的地方，第二是结构薄弱（当然必须满足安装埋件）．至于取多少，我认为一组３件应够了．从经验上，所做的破坏值一般比设计值大数倍．同时还有认在作后置埋件计算时，考虑最不利因素（假设一块埋件只有一个栓），即考虑一个锚栓来承受一个埋件的力．测试值就大于设计值２倍是怎么来得，有依据吗《混凝土结构后锚固技术规程》JGJ145-2004附录A规定：我们是每层取一组，监理见证，随机去，且要求混凝土标号不同时，也应分开取幕墙工程节点、锚固件检验抽样应符合下列规定：1、每幅幕墙应按各类节点总数的5%抽样检验，且每类节点不不应少于3个；锚检应按0.5%抽样检验，且每种锚栓不得少于5根。

2、对已完成的幕墙金属框架，应提供隐蔽工程检查验收记录，当隐蔽工程检查记录不完整时，可对该幕墙工程节点拆开检查。

摘自《建筑装饰装修工程施工工艺标准》628页。

篇二：幕墙工程验收规范幕墙工程9.1 一般规定9.1.1 本章适用于玻璃幕墙、金属幕墙、石材幕墙等分项工程的质量验收。

说明：9.1.1 由金属构件与各种板材组成的悬挂在主体结构上、不承担主体结构荷载与作用的建筑物外围护结构，称为建筑幕墙。

按建筑幕墙的面板可将其分为玻璃幕墙、金属幕墙、石材幕墙、混凝土幕墙及组合幕墙等。

按建筑幕墙的安装形式又可将其分为散装建筑幕墙、半单元建筑幕墙、单元建筑幕墙、小单元建筑幕墙等。

走在大街上，很多人都可以看到一些高楼大厦都会有玻璃幕墙，不仅如此，现在很多私人别墅等都安装玻璃幕墙，玻璃幕墙已成为现代建筑的一大标志，那玻璃幕墙的安装施工有些什么规定呢，小编带大家了解最新的玻璃幕墙工程技术规范：玻璃幕墙工程技术规范——3 材料3.1 一般规定3.1.1 玻璃幕墙用材料应符合国家现行标准的有关规定及设计要求。

尚无相应标准的材料应符合设计要求，并应有出厂合格证。

3.1.2 玻璃幕墙应选用耐气候性的材料。

金属材料和金属零配件除不锈钢及耐候钢外，钢材应进行表面热浸镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施，铝合金材料应进行表面阳极氧化、电泳涂漆、粉末喷涂或氟碳漆喷涂处理。

3.1.3 玻璃幕墙材料宜采用不燃性材料或难燃性材料;防火密封构造应采用防火密封材料。

3.l.4 隐框和半隐框玻璃幕墙，其玻璃与铝型材的粘结必须采用中性硅酮结构密封胶;全玻幕墙和点支承幕墙采用镀膜玻璃时，不应采用酸性硅酮结构密封胶粘结。

3.1.5 硅酮结构密封胶和硅酮建筑密封胶必须在有效期内使用。

3.4 玻璃3.4.2 玻璃幕墙采用阳光控制镀膜玻璃时，离线法生产的镀膜玻璃应采用真空磁控溅射法生产工艺;在线法生产的镀膜玻璃应采用热喷涂法生产工艺。

3.4.3 玻璃幕墙采用中空玻璃时，除应符合现行国家标准《中空玻璃》GB/T11944的有关规定外，尚应符合下列规定：1 中空玻璃气体层厚度不应小于9mm;2 中空玻璃应采用双道密封。

一道密封应采用丁基热熔密封胶。

隐框、半隐框及点支承玻璃幕墙用中空玻璃的二道密封应采用硅酮结构密封胶;明框玻璃幕墙用中空玻璃的二道密封宜采用聚硫类中空玻璃密封胶，也可采用硅酮密封胶。

二道密封应采用专用打胶机进行混合、打胶;3 中空玻璃的间隔铝框可采用连续折弯型或插角型，不得使用热熔型间隔胶条。

间隔铝框中的干燥剂宜采用专用设备装填;4 中空玻璃加工过程应采取措施，消除玻璃表面可能产生的凹、凸现象。

附件2：既有玻璃幕墙安全检查及整治技术导则既有玻璃幕墙安全检查及整治技术导则前言为贯彻落实住房和城乡建设部《关于组织开展全国既有玻璃幕墙安全排查工作的通知》（建质〔2012〕29号）文件，统一既有玻璃幕墙安全检查的内容、技术要求、工作程序和整治方法，确保建筑玻璃幕墙安全检查工作质量，制定本导则。

本导则共分为7章、2个附录，包括：总则、术语、一般要求、自查、抽查、评定及整治建议、报告和报告格式。

本导则由北京市住房和城乡建设委员会负责管理，由国家建筑工程质量监督检验中心负责具体技术内容的解释。

主编单位：国家建筑工程质量监督检验中心参编单位：北京市房屋安全管理事务中心北京市建设工程物资协会主要起草人：王洪涛万成龙刘会涛刘彬冷涛王与中麻文荣霍清敏王福英主要审查人：刘忠伟魏东海李自强何庚中杨时银魏华1 总则 (1)2 术语 (2)3 一般要求 (4)4 自查 (5)5 抽查 (7)5.1 一般规定 (7)5.2 工程资料审查 (7)5.3 现场检查 (9)6 评定及整治建议 (13)6.1 评定 (13)6.2 整治建议 (13)7 报告 (14)用词用语说明 (16)附录A 自查报告格式 (17)附录B 抽查报告格式 (20)1.0.1为加强北京市既有玻璃幕墙安全的监督管理，确保既有玻璃幕墙安全使用，根据《关于组织开展全国既有玻璃幕墙安全排查工作的通知》（建质〔2012〕29号）的要求，制定本导则。

1.0.2本导则适用于北京市行政区域内既有玻璃幕墙的安全检查和整治，北京市住房和城乡建设委员会对全市的既有玻璃幕墙安全检查及整治实施统一监督管理。

1.0.3北京市既有玻璃幕墙的安全检查应由具备相应能力的专业技术人员进行；既有玻璃幕墙安全性检测评定应由具备相应资质的单位及专业人员进行。

1.0.4本导则为北京市既有玻璃幕墙安全检查及整治提供了技术依据。

经检查或整治合格后的玻璃幕墙，产权人应加强维护，确保安全使用。

GD20Ｘ
ＸＸＸGML
建筑用硅硐结构密封胶相容性和剥离粘结性
检验报告
工程名称：XXXXXXX办公楼及厂房
委托单位：XXXXX设集团有限公司
检测日期：20XX年7月7日
检验类别：有见证检验
见证人/见证编号：XX 2701
见证人单位：XXXXXX设监理有限责任公司
报告编号：G-R001-071XXXX
XXXX建筑材料工业研究所
2XXX年0X月01 日
共4页第1页
报告编号：G-R001-071XXXX
检测人员：
审核：
批准：
声明：
1、本检测报告涂改、换页无效；未经本检测单位书面批准，
不得部分复制本检测报告。

2、如对本报告有异议，可在报出后十五天内向本检测单位书
面提请复议。

3、检测单位名称和检测报告专用章名称不符者无效。

（检测报告专用章）
20XX年0X月01 日
地址：XXXXXX路17号
联系电话：020-XXXX17X
共4页第2页报告编号：G-R001-071201
共4页第3页报告编号：G-R001-071201
以上XXX为要填写的部位，章各位大大自已想办法，左上一个JA 另配一个检验章就OK了。

ELASTOSIL SG 500双组分玻璃幕墙硅酮结构胶特点:ELASTOSIL SG 500玻璃幕墙硅酮结构胶是一种不流淌,双组分缩合交联型硅酮密封胶,其机械强度高,对各种基材具有良好的粘结性.。

组分A（基础混合物）和组分B（固化剂糊）混合后，在室温下固化成弹性体。

中性固化体系* 中性、无毒交联体系* 固化时无气味* 不流淌* 无溶剂* 固化收缩率极低* 挤胶性好，挤胶温度范围5°C～40°C* 在-40°C～+150°C温度内，仍保持其良好柔软性特性* 优良耐候性* 卓越的抗紫外性* 突出的耐水、耐潮性* 对多数材料具有优异的粘结性，如：浮法玻璃、有色和镀膜玻璃以及塑料和金属间隔条* 载荷能力强* 对金属和多数颜料无腐蚀* 与夹层玻璃PVB膜具有良好的相容性，对碱性材料如混凝土、纤维增强水泥等具有良好的相容性* 耐磨损* 可储存期长应用ELASTOSIL SG 500玻璃幕墙硅酮结构胶尤其适合于:* 玻璃幕墙结构密封和粘结* 在幕墙用中空玻璃结构密封中作第二道封边密封（符合DIN1286part 1）* 在建筑和工业应用中作密封和粘接产品技术数据未混合组分A（基础混合物）和组分B（固化糊）固化后橡胶（23°C 50%相对湿度下放置两周后）:以上技术数据仅供参考，不作规范用老化试验（按ISO 11431，方法A，步骤1）:剪切强度（玻璃基材；粘结尺寸：12×12×50m m）*纵向考虑12×12截面所在的方向ELASTOSIL SG 500玻璃幕墙硅酮结构胶达到和超过以下标准DIN 1286-1：中空玻璃单元、充气、老化EOTA ETAG N002--1998：欧洲玻璃幕墙用结构胶技术规范:1．对玻璃——金属（阳极氧化铝、粉末涂层铝和不锈钢等）粘结2．对玻璃-玻璃粘结3．修复原用SG500装配的单元4．粘结制造的中空玻璃ELASTOSIL IG25（如：阶梯式中空玻璃）ASTM C 920：弹性接缝密封胶：S型、NS类、25级，用NT、G、A和MASTM C 1135：结构密封胶拉伸粘结性能的试验方法。

关于新一代双组分硅酮结构胶的技术资料郑州中原应用技术研究开发有限公司二零零九年三月二十三日前言随着建筑幕墙超高超大的发展，国内硅酮结构胶的研究开始进入新的阶段。

郑州中原自2005年开始以欧洲标准为依据，从研究标准开始直到研究产品，截止2008年新一代硅酮结构胶研发成功，并且在此过程中在欧洲的测试中心已通过大部分项目的测试（其它项目仍在测试中）。

欧洲结构密封胶装配指南（简称ETAG，下同）就全面科学地制定了硅酮结构密封胶的高性能要求，和中国标准GB16776-2005相比，ETAG-002加重了对产品老化性能的测试，其中1000小时的紫外老化试验以及剪切拉伸、盐雾环境、酸雾环境及清洗剂环境下的试验数据和常温下强度的比值不能小于75%，尤其是对硅酮结构胶的衰减率的测试，具有很强科学性和实际应用性。

和GB16776-2005一样，符合ETAG002的硅酮结构胶具有同样的打胶施工工艺和顔色适用范围，以及较长的保质期。

与此同时，郑州中原自2007年开始，双组份硅酮结构胶、聚硫中空玻璃密封胶以及丁基密封胶在欧洲IFT测试中心进行了欧洲中空玻璃标准【EN1279】的测试，其中EN1279-2、EN1279-4达到合格，EN1279-3正在测试中。

ETAG002、GB16776技术指标对比表ETAG-002测试报告ETAG-002 硅酮结构胶老化试验方法介绍1000h水紫外拉伸初始养护后，试样放入水紫外箱中，实验条件要求如下：1. 箱体温度：45±1℃，国标为40±5℃2. 水质：水为去离子水，水的电阻率是1～10MΩ，国标对电阻率无要求。

3. 光强：试片表面的光50±5W/㎡，是国标的2-3倍4. 照射时间:连续照射1000h，是国标的3.3倍清洁剂浸泡•清洗剂环境•10个试样须浸在清洗剂(实际使用的产品－可自己选择，浓度为1%)中21天，温度45 ±2°C。
