【CN209858280U】一种石油地质液取样测量装置【专利】

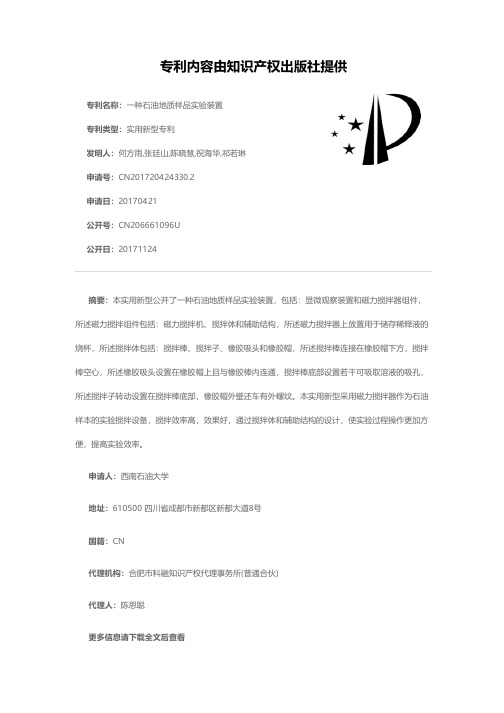

专利名称：一种石油地质样品实验装置
专利类型：实用新型专利
发明人：何方雨,张廷山,陈晓慧,祝海华,祁若琳申请号：CN201720424330.2
申请日：20170421
公开号：CN206661096U
公开日：
20171124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种石油地质样品实验装置，包括：显微观察装置和磁力搅拌器组件，所述磁力搅拌组件包括：磁力搅拌机、搅拌体和辅助结构，所述磁力搅拌器上放置用于储存稀释液的烧杯，所述搅拌体包括：搅拌棒、搅拌子、橡胶吸头和橡胶帽，所述搅拌棒连接在橡胶帽下方，搅拌棒空心，所述橡胶吸头设置在橡胶帽上且与橡胶棒内连通，搅拌棒底部设置若干可吸取溶液的吸孔，所述搅拌子转动设置在搅拌棒底部，橡胶帽外壁还车有外螺纹。

本实用新型采用磁力搅拌器作为石油样本的实验搅拌设备，搅拌效率高，效果好，通过搅拌体和辅助结构的设计，使实验过程操作更加方便，提高实验效率。

申请人：西南石油大学
地址：610500 四川省成都市新都区新都大道8号
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：陈思聪
更多信息请下载全文后查看。

专利名称：一种石油勘探岩石取样分析装置专利类型：实用新型专利
发明人：刘秀婵,陈西泮,邵金元
申请号：CN201820062790.X
申请日：20180112
公开号：CN207991846U
公开日：
20181019
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种石油勘探岩石取样分析装置，其结构包括手把、顶盖、工作台、连接件、散热孔、底座、显示屏、控制器、操控器、开关按钮、调节按钮、控制面板、置物台、照射孔、感应腔、伸缩杆、X射线管，手把嵌入安装于顶盖的正表面，顶盖与置物台的上表面铰链连接，顶盖的底部与连接件相连接，本实用新型一种石油勘探岩石取样分析装置，结构上设有X射线管，嵌入安装于置物台的内部，当电流从接线端子接入玻璃管内部的阳极与阴极后，其阴极会释放电子，而阳极则释放X射线，通过出口照射岩石样品，以激发岩石样品，使其辐射出具有该元素特征的二次X射线，这样能够准确的分析出岩石样品，保证石油勘探能顺利进行。

申请人：延安大学
地址：716000 陕西省延安市宝塔区圣地路580号
国籍：CN
代理机构：北京汇捷知识产权代理事务所(普通合伙)
代理人：李宏伟
更多信息请下载全文后查看。

专利名称：一种实验室用石油检测定量取样装置专利类型：实用新型专利
发明人：韩亚丽,刘晓霞,苏敏,温金梅,王宏萍,孙斌申请号：CN202020068748.6
申请日：20200114
公开号：CN211602555U
公开日：
20200929
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种实验室用石油检测定量取样装置，包括管体，所述管体的底部固定有一体式的吸料口，所述吸料口的表面开设有连接螺纹，所述吸料口的外侧设置有防护板，所述防护板的表面中心处开设有可套设在吸料口表面的贯穿孔，所述贯穿孔的顶部内壁上开设有与连接螺纹相连接的紧固螺纹；设计的防护板，可以在使用中，一旦防护板的底端面与液体石油接触后，会因防护板较大面积产生的张力而增加下降的阻力，通过下降力度的变化来提醒工作人员停止继续下降，避免对管体表面造成较为严重的污染。

申请人：临汾市质量技术监督检验测试所
地址：041000 山西省临汾市解放东路枣林街中段临汾质检所
国籍：CN
更多信息请下载全文后查看。

专利名称：一种石油检测的取样装置专利类型：实用新型专利
发明人：江小婷
申请号：CN201821714300.6
申请日：20181023
公开号：CN209231013U
公开日：
20190809
专利内容由知识产权出版社提供
摘要：本实用新型涉及石油开采领域，具体公开了一种石油检测的取样装置结构严谨、安全有效，使用方便的一种石油检测的取样装置，通过对显示控制器的设置定时检测命令，显示控制器控制取样装置内设的电机，电机传动连接于第一齿轮，通过第一齿轮和第二齿轮啮合传动，第一连杆传动与第二连杆的钢杆原理，第二齿轮左端上下往复运动，使得活塞杆在石油管内通过压力的作用的上下输送石油，石油可从单向阀向左进入，通过弹簧来恢复原位，单向阀受限制件限制向右打开，因此石油进入溶液室，安装于溶液室内壁的检测器对石油进行检测，检测后对的数据传送于显示控制器上的显示屏，结束后石油样品从出水口流出，水从进水口进入溶液室。

申请人：庆阳东祥石油科技有限公司
地址：745000 甘肃省庆阳市西峰区石油东路长兴园小区13栋1单元1003
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920636224.X(22)申请日 2019.05.06(73)专利权人 安徽瑞思威尔科技有限公司地址 236826 安徽省亳州市谯城区古井镇产业园区(72)发明人 陆玮　刘国英　王录　(74)专利代理机构 安徽省合肥新安专利代理有限责任公司 34101代理人 陈问渠　何梅生(51)Int.Cl.G01N 1/16(2006.01)B01D 29/05(2006.01)(54)实用新型名称一种提取液取样装置(57)摘要本实用新型提供了一种提取液取样装置，其结构是：一对结构相同的不锈钢挂杆构件呈上下正对、间隔安装在不锈钢竖杆上，所述不锈钢竖杆上沿长度方向设有刻度，所述不锈钢挂杆构件中的横杆水平悬伸，一端通过固定套套装于所述不锈钢竖杆上，于所述不锈钢竖杆上的高度位置通过紧固螺丝可调，处于上方与处于下方的不锈钢挂杆构件中的横杆自由端分别安装有取样容器盖与取样容器，所述取样容器以瓶口朝上竖置，瓶口处设有滤膜，取样容器盖正对于所述取样容器，二者之间依靠磁力吸附形成密封。

本实用新型的提取液取样装置能够实现对不同深度提取液的取样。

权利要求书1页 说明书2页 附图1页CN 209802764 U 2019.12.17C N 209802764U权　利　要　求　书1/1页CN 209802764 U1.一种提取液取样装置，其特征是：一对结构相同的不锈钢挂杆构件呈上下正对、间隔安装在不锈钢竖杆上，所述不锈钢竖杆上沿长度方向设有刻度，所述不锈钢挂杆构件中的横杆水平悬伸，一端通过固定套套装于所述不锈钢竖杆上，于所述不锈钢竖杆上的高度位置通过紧固螺丝可调，处于上方与处于下方的不锈钢挂杆构件中的横杆自由端分别安装有取样容器盖与取样容器，所述取样容器以瓶口朝上竖置，瓶口处设有滤膜，取样容器盖正对于所述取样容器，二者之间依靠磁力吸附形成密封。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920348890.3(22)申请日 2019.03.19(73)专利权人 兰州连华环保科技有限公司地址 730060 甘肃省兰州市西固区西固东路256号1号楼A段4层(72)发明人 徐亨明　(74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 白桂林(51)Int.Cl.G01N 1/14(2006.01)(54)实用新型名称一种液体定量取样装置(57)摘要本实用新型提供了一种液体定量取样装置，涉及定量取样领域，该装置包括取样器和带有瓶盖的存储瓶，所述瓶盖与所述存储瓶相互活动连接，所述瓶盖侧面分为防滑区和位于所述防滑区下方的光滑区，所述防滑区的外侧周向设置多个竖直分布的防滑凸起，所述防滑区和所述光滑区连接处形成斜面，所述瓶盖位于所述存储瓶的瓶口处还封胶连接有密封塞，密封塞和所述瓶盖均设置同轴通孔，所述取样器通过所述通孔后伸入所述存储瓶内，本实用新型解决了取样器和存储瓶之间易脱散而造成误伤的问题。

权利要求书1页 说明书3页 附图5页CN 209927531 U 2020.01.10C N 209927531U权　利　要　求　书1/1页CN 209927531 U1.一种液体定量取样装置，包括取样器(1)和带有瓶盖(2)的存储瓶(3)，其特征在于，所述瓶盖(2)与所述存储瓶(3)相互活动连接，所述瓶盖(2)侧面分为防滑区(4)和位于所述防滑区(4)下方的光滑区(5)，所述防滑区(4)的外侧周向设置多个竖直分布的防滑凸起(8)，所述防滑区(4)和所述光滑区(5)连接处形成斜面(4-1)，所述瓶盖(2)位于所述存储瓶(3)的瓶口处还封胶连接有密封塞(6)，密封塞(6)和所述瓶盖(2)均设置同轴通孔(11)，所述取样器(1)通过所述通孔(11)后伸入所述存储瓶(3)内。

专利名称：一种液体取样检测装置专利类型：实用新型专利
发明人：万志强,万志静
申请号：CN200420122111.1
申请日：20041229
公开号：CN2809644Y
公开日：
20060823
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种液体取样检测装置，它具有设计独特、操作简便、适用于粘稠液体检测等优点。

本实验新型由三部分组成，分别是检测试剂杯、取样检测筒、试纸条。

其中检测试剂杯是一个盛有检测试剂并且上端被密封的密闭容器，杯身与取样检测筒的上端结构配套，可以被嵌套固定在取样检测筒的上端并能随意取下。

取样检测筒是一个两端开口的透明筒状结构，其下端开口是一个毛细管，毛细管上方检测筒内部有一个由吸水材料制成的吸水垫，吸水垫上方放置有检测试纸，检测试纸上方有一个用于固定试纸同样由吸水材料制成的吸水垫，再上方是取样检测筒的最上端，这里有一个与检测试剂杯杯身相配套的结构可以放置检测试剂杯。

申请人：万华普曼生物工程有限公司
地址：100062 北京市崇文区崇外大街44号大康大厦806
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920579908.0(22)申请日 2019.04.26(73)专利权人 云南国土资源职业学院地址 650000 云南省昆明市阳宗海风景名胜区观山(72)发明人 应玺　李艳丽　王晶　(74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 马金华(51)Int.Cl.G01N 1/08(2006.01)(54)实用新型名称一种用于地质检测取样装置(57)摘要本实用新型公开了一种用于地质检测取样装置，包括取样装置主体，所述取样装置主体的中部外表面设置有调向机构，所述调向机构的内部设置有电机，所述调向机构的两侧外表面均开设有活动槽，所述活动槽的外表面设置有一号定位转钮，所述电机的下端外表面设置有钻头，所述调向机构的两侧均设置有存样机构，所述存样机构的前端外表面设置有拉手。

本实用新型所述的一种用于地质检测取样装置，设有适应支座、调向机构与存样机构，能够更好地适应不同平整度的地面环境，并能在保证整体稳定的同时更便捷的调整钻孔的朝向，还可以更好地适应于大量样本的开采情况，带来更好的使用前景。

权利要求书1页 说明书3页 附图2页CN 209858264 U 2019.12.27C N 209858264U权　利　要　求　书1/1页CN 209858264 U1.一种用于地质检测取样装置，包括取样装置主体(5)，其特征在于：所述取样装置主体(5)的中部外表面设置有调向机构(4)，所述调向机构(4)的内部设置有电机(11)，所述调向机构(4)的两侧外表面均开设有活动槽(3)，所述活动槽(3)的外表面设置有一号定位转钮(2)，所述电机(11)的下端外表面设置有钻头(10)，所述调向机构(4)的两侧均设置有存样机构(1)，所述存样机构(1)的前端外表面设置有拉手(7)，所述取样装置主体(5)的下端四周外表面均设置有适应支座(6)，所述适应支座(6)的外表面设置有二号固定转钮(12)，所述适应支座(6)的内部设置有波纹柱(9)，所述波纹柱(9)的下端外表面设置有脚垫(8)，所述存样机构(1)的内部开设有储物槽(13)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920424896.4(22)申请日 2019.03.29(73)专利权人 王位地址 138000 吉林省松原市宁江区工农街2委(72)发明人 王位　李宝春　朱金龙　郑本祥　张杨学　赵德胜　王亮　杨坤　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.E21B 49/08(2006.01)E21B 34/02(2006.01)(54)实用新型名称一种油井取样装置(57)摘要本实用新型公开了一种油井取样装置，包括设有贯穿腔的阀体，所述贯穿腔中设有可沿所述贯穿腔的延伸方向滑动的阀芯，所述贯穿腔中设有外周壁与所述贯穿腔的内壁贴合密封的密封垫，所述密封垫设有与所述阀体的阀芯头贴合密封的贯穿孔，所述阀芯头外侧的所述阀体上设有进液孔，所述密封垫的远离所述阀芯头的一侧设有出液孔。

上述油井取样装置成本低、体积小、寿命长、高效精确、结构简单、安全可靠、实用性强，保证油井在冬季时能够随时取样。

权利要求书1页 说明书4页 附图1页CN 209818060 U 2019.12.20C N 209818060U权　利　要　求　书1/1页CN 209818060 U1.一种油井取样装置，其特征在于，包括设有贯穿腔的阀体(1)，所述贯穿腔中设有可沿所述贯穿腔的延伸方向滑动的阀芯(14)，所述贯穿腔与所述阀芯(14)密封连接，所述贯穿腔中设有外周壁与所述贯穿腔的内壁贴合密封的密封垫(5)，所述密封垫(5)设有与所述阀芯(14)的阀芯头(13)贴合密封的贯穿孔，所述阀芯头(13)外侧的所述阀体(1)上设有进液孔(4)，所述密封垫(5)的远离所述阀芯头(13)的一侧设有出液孔(6)。

2.根据权利要求1所述的油井取样装置，其特征在于，所述阀体(1)的第一端设有可供所述阀芯(14)装入所述贯穿腔的阀芯安装孔(2)。

专利名称：一种石油液体取样装置
专利类型：实用新型专利
发明人：苏花玉,苏炳萁,苏保军,吴国强申请号：CN202021173766.7
申请日：20200620
公开号：CN212568047U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型涉及取样装置技术领域，且公开了一种石油液体取样装置，包括取样管和防护机构，所述取样管的外壁固定连接有防护机构，所述取样管的内部活动连接有取样杆，所述取样杆的外壁套接有左防护板，所述左防护板的右侧外壁滑动连接有右防护板。

该石油液体取样装置，通过防护机构的设置，方便对取样头进行防护，防止造成取样头的污染，将移动组件启动时，滑动块在滑轨一侧移动，则扇形齿轮移动并带动传动齿轮转动，此时转动杆转动并带动传动齿轮移动，拉杆和移动杆同时移动，则活动杆和支撑杆转动并带动防护罩转动，防护罩能够有效地对取样头进行保护，防止取样头受到污染影响石油液体的进一步检测，防护效果好。

申请人：苏花玉
地址：130299 吉林省长春市农安县农安镇新阳街六委员32组
国籍：CN
代理机构：重庆鼎鼎知识产权代理事务所(普通合伙)
代理人：周亚婷
更多信息请下载全文后查看。

专利名称：一种勘测用样品采集装置专利类型：发明专利
发明人：张大海
申请号：CN201810994828.1
申请日：20180829
公开号：CN109030105A
公开日：
20181218
专利内容由知识产权出版社提供
摘要：本发明公开了一种勘测用样品采集装置，包括伸缩手柄以及设置在伸缩手柄前端的采集勺，伸缩手柄由多根伸缩节组合构成，相邻两伸缩节之间通过外凸起以及定位孔扣合相连；采集勺底部设置有样品收集箱，采集勺中央设置有连通样品收集箱的通孔。

本发明包括采集勺和样品收集箱，能通过采集勺采集样品后，直接通过通孔落入样品收集箱内，避免传统样品通过负压吸附装置不能采集嵌入泥土中的样品，结构简单，使用方便。

申请人：四川文星测绘有限公司
地址：618000 四川省德阳市旌阳区嘉陵江西路四号11号楼K312号
国籍：CN
更多信息请下载全文后查看。
