货舱区环型各分段制造货油舱区的环型分段包括底部分段、下边舱分段、舷侧分段、上边舱分段、甲板分段、横舱壁分段和纵舱壁分段，各类分段的结构形式不一样，所以制造方式和安装方法有所差别（见示图8—20），而共同点是分段首尾端的构架与壳板“一刀齐”。

示图8—20一、底部分段制造大型船舶底部一般分为平底线区的“方箱”底部，及其二侧舭部的底边水舱组成。

1、制造方式：大型船舶“方箱”底部均分为不对称的左右（P.S）二个片段分别制造，搭载前才总组合拢成整体。

制造方式是在“平面分段装焊流水线”上的内底板为基面反造，然后贴盖外板拼板。

而特殊船舶LNG则以内底板为基面反造，而外板纵骨则安装在另一外板胎架的铺板上。

将反造的内底片段翻身反扣至正态外板片段中成形分段。

1、安装方法我厂曾用过三种。

（1）七、八十年代曾用框架式装配法（见示图8—21）示图8—21（1）九十年代之后用放射式装配法（见示图8—22）示图8—22（3）LNG船用顺序式装配法（见示图8—23）示图8—232、操作控制要领（1）纵骨、纵桁及横向肋板间距尺寸按“LNG分段建造精度控制表”标准。

（2）纵骨、纵桁及横向肋板的垂直度按“LNG分段建造精度控制表”标准。

（3）纵骨、纵桁、内底板及外板首、尾端应在同一横断面内，检测办法用线锤或激光经纬仪。

4、构架装配顺序内底板拼板划线及切割→纵骨安装→16极焊接→安装肋板→插入纵桁板→架设外板纵骨材→构架焊接→预舾装→贴盖外板拼板→定位加强焊。

（1）内底纵骨安装。

将纵骨按零件号吊到分段内底板相对应的位置。

根据图纸尺寸确定纵骨轮廓与外板端缝的相对位置，然后用点焊固定。

点焊时应从纵骨中间向二端固定，定位焊结束后，要用角尺或水平尺检测盘直度，在关键部位肋骨与内底板的垂直度须用钢板条临时加强以防止纵材焊接变形。

（2）肋板安装。

吊装肋板按相应的肋位线插入纵材之间。

在吊装肋板时会遇到肋板上的纵骨切口不易插入纵骨，这时须修正肋板上的切口。

摘要分段式有零部件组成的船体局部结构，是船体装备配焊接工作中的重要组成部分，而双层底分段是船体底部的重要保证，其质量好坏安装进度将严重影响整个船体的建造以及船舶的航运。

由于本厂从2009年9月至2010年1月期间建造的基本都是集装箱船，所以本课题主要是对1000TEU的集装箱船的双层底分段的装配进行研究。

通过分析船体分段装配的标准工艺过程和船体的建造方法，以及分段建造质量的好坏和尺寸精度的控制来分析该1000TEU集装箱船的双层底分段的装配工作。

关键词部件组装焊接工艺装配精度建造质量密性检验AbstractSegmented composed of hull parts, is equipped with local structure with hull welding work is an important part of the double bottom block, and is an important guarantee of hull bottom, its quality installation schedule will seriously affect the ship hull building and shipping. Since the factory from 2009 September January 2010 were built during the basic container ship, so this topic is mainly to the container ships of 1000TEU assembly of double bottom block. Through the analysis of the standard of block assembly process and hull building method, and the construction quality of subsection and precision analysis to the control of 1000TEU this container ship assembly work double bottom block.Keywords: Assembly Welding process Fabrication accuracyConstruction quality tightness test目录摘要 (2)英文摘要 (3)目录 (4)一论双层底分段的装配 (5)（一）双层底分段介绍 (5)（二）双层底分段流程 (6)（三）双层底建造工艺 (7)（四）双层底分段装焊 (10)二分段矫正及检验 (12)（一）分段装配完工后的矫正 (12)（二）焊接过程中的检验 (13)（三）分段完工后的检验 (14)三分段建造工艺结论 (15)致谢 (17)参考文献 (18)论船舶双层底分段的装配一论双层底分段装配（一）双层底分段介绍双层底分段一般是指货舱的底部分段，其内底板又可分为平直的，舭部向下折角，舭部向上折角，以及阶梯状等四种，由于双层底分段的结构形式，通常建造方法有正身建造及反身建造，而大多数船厂都采用反身建造，此方法简单，翻身次数少，危险性小，同时也增加了产品效益,分段图如下所示：1-1双层底分段（二）双层底分段流程以内底板为基准，制作胎架→内底板拼板→刨槽→焊接、局部矫正→划纵、横骨架线→安装纵、横骨架→（可采用分离装配法或混合装配法）→焊接→矫正构架变形→（修顺构架底部型线）→装外板→焊接→装焊吊环→划出分段中心线及检验肋位线→检验与测量→脱离胎架吊出翻身→焊接外板上构件的部分角焊缝，同时进行内底板封底焊→火工矫正→完工测量→焊缝密性试验及透视→分段完工分段流程基本图片如下：1-2 内地板拼装与划线 1-3安装纵横骨架1-4分段预舾装 1-5分段拼装好后盖1-6分段翻身 1-7吊离胎架（三）双层底建造工艺1双层底分段反身建造的胎架：因双层底的内底板是平面，一般在设计时要根据分段平面图而做，1-8分段平面图建造分段胎架则还要考虑甲板梁拱，通常胎架的基准面是平面或带梁拱，若考虑焊接变形的影响，要作相应的反变形措施：双层底分段反身建造，在胎架上焊接后的横向变形往往是两舷向外翘曲，纵向亦有两头向上翘曲的变形，故需在胎架上作出相应的反变形措施。

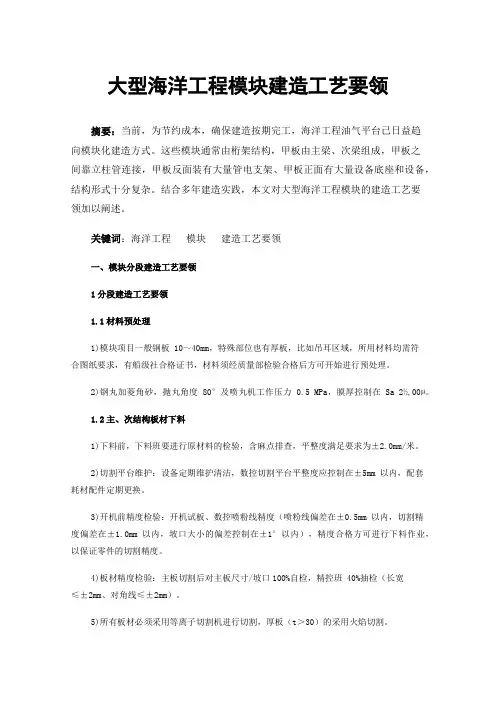

大型海洋工程模块建造工艺要领摘要：当前，为节约成本，确保建造按期完工，海洋工程油气平台已日益趋向模块化建造方式。

这些模块通常由桁架结构，甲板由主梁、次梁组成，甲板之间靠立柱管连接，甲板反面装有大量管电支架、甲板正面有大量设备底座和设备，结构形式十分复杂。

结合多年建造实践，本文对大型海洋工程模块的建造工艺要领加以阐述。

关键词：海洋工程模块建造工艺要领一、模块分段建造工艺要领1分段建造工艺要领1.1材料预处理1)模块项目一般钢板 10～40mm，特殊部位也有厚板，比如吊耳区域，所用材料均需符合图纸要求，有船级社合格证书，材料须经质量部检验合格后方可开始进行预处理。

2)钢丸加菱角砂，抛丸角度80°及喷丸机工作压力 0.5 MPa，膜厚控制在Sa 2½,00µ。

1.2主、次结构板材下料1)下料前，下料班要进行原材料的检验，含麻点排查，平整度满足要求为±2.0mm/米。

2)切割平台维护：设备定期维护清洁，数控切割平台平整度应控制在±5mm 以内，配套耗材配件定期更换。

3)开机前精度检验：开机试板、数控喷粉线精度（喷粉线偏差在±0.5mm 以内，切割精度偏差在±1.0mm 以内，坡口大小的偏差控制在±1°以内），精度合格方可进行下料作业，以保证零件的切割精度。

4)板材精度检验：主板切割后对主板尺寸/坡口100%自检，精控班 40%抽检（长宽≤±2mm、对角线≤±2mm）。

5)所有板材必须采用等离子切割机进行切割，厚板（t＞30）的采用火焰切割。

1.3主、次结构型材下料模块项目的主结构一般分为拼制型材和热轧型材。

对于拼制型材，按照小组标准进行，对于热轧型材，需要按照以下几点要求执行。

1)型材下料前，需要检查每根型材的直线度（直线度≤±2mm 且≤±1mm/1m），如发现超标，型材到数控机械手肋骨冷弯机先校直后下料。

船体分段建造的精度控制方法探究摘要：在船舶建造的过程当中，为了能够提高船体分段建造的精度，从而给船舶建造工程开展奠定基础，本文在探究船舶建造特点的同时，对全体生产设计质量现状以及精度控制方法进行了深入探讨。

关键词：船体工程；分段建造；精度控制引言在船体分段建造过程精度控制作为非常关键的一项内容，有效的控制方法可以提高船体建造的质量。

因此对精度控制方法进行全面分析，明确相关的控制要点所在，对推进各项工作开展有着积极作用。

1船舶建造的特点船舶建造过程非常复杂，有着系统性要求，必须加强整个建造过程的监督与管理，才能保证船舶的质量合格，满足航行的需要。

在船舶建造的过程中，由于规模比较大，所以要进行分段建造施工，主要是从钢材预处理、数控切割、加工等方面进行，每个工序都要全面的。

监督管控达到质量标准要求，在分段成型之后进行最后的精度测量。

船体分段建造的过程中，结合吊车能力、船舶结构等合理的进行分段，明确加工艺流程。

因为船舶结构内部非常的复杂，有些部件需要进行热处理、冷加工、焊接等，所以容易造成结构尺寸的偏差，影响船舶建造精度。

2船体生产设计质量现状船体生产设计的质量对于整个生产效果存在直接的影响，也会关系到船舶建造的进度。

因此，船体设计的环节提高设计水平，满足当前的船舶制造加工的需要。

因为船舶设计需要多个专业和部门共同进行，一份图纸需要多个部门和专业共同签字确认，比如船体分段工作图，需要提供结构图、装配图、工艺图、舾装托盘表等，这些图纸要分段在车间进行生产，还要进行整体的组装，所以各个单位需要加强每个部分的设计管控，保证总体设计水平合格，不会给现场的建造生产带来任何影响。

但是目前在船体生产设计环节，质量控制管控不到位，有些部分的设计方案不能达到生产的要求，进而造成严重的质量隐患和问题3精度控制重要意义经过对目前我国的造船企业实际情况调查发现，很多企业都非常重视船体建造过程中精度控制，这些企业将船体分段建造精度控制为主要的目标，采取精度控制技术，选择合适的建造工艺，实现各个分段结构的质量监督管控。

船舶的分段制造理论中图分类号：u671.99摘要：随着国际造船业的迅速发展，各企业之间的竞争也愈加激烈，新的船舶建造工艺层出不穷，现代船舶建造工艺采用的是分段建造模式，按照区域把船体划分成不同的小段，每一分段采取独立的制造模式，最后再在船台上进行分段合拢，本文就船舶分段制造工艺进行了探讨研究。

关键词：船舶；分段制造；工艺分段生产任务的制定是基于各部门生产作业车间的加工能力之上，分段制造计划是船舶建造生产管理计划体系的组成部分，以分段搭载网络计划为依据，结合分段制造各阶段任务量的资源需求及船舶企业拥有的资源总量，遵照任务的时序约束和资源约束进行。

1. 船舶分段的基本知识船舶分段是由船体的零件、部件组成的船体局部结构，是组成船体整体的中间产品，是构成船体结构的实体。

分段组装部分过程按照：小组立（零件组成构件）、中组立（构件组成部件）、大组立（构件与部件组成分段）、总组（分段组成总组段）、合拢的过程进行。

采用分段装焊工艺可使各分段同时建造，从而缩短了造船的周期，提高船舶的生产效率。

分段的原则按照船舶的建造工艺、场地选择、起重能力、周期要求等，将一艘3-6万吨的船舶分段划分成100-200个，大型的船体结构划分成351个。

分段按照结构所属部位分成：底部分段、舷侧分段、甲板分段、首尾分段等；按类型可分为平面分段、曲面分段和立体分段。

船舶结构的主要部分都大同小异，包括：船壳（shell）、船架（frame）、甲板（deck）、船舱（holds and tanks）、船面建筑（super structure），然后它们又可以分成不同的零件，根据不同的分段方法将船舶进行分段建造。

2. 船舶分段制造计划的优化方法与工具研究2.1基于优先规则的rcpsp启发式优化方法rcpsp的求解算法主要有精确求解算法和启发式求解算法，基于优先规则的启发式求解算法包括调度生成方案和优先规则，对于大规模的问题来说，启发式求解算法求出的解虽然可能不是最优解，但是计算速度较快。

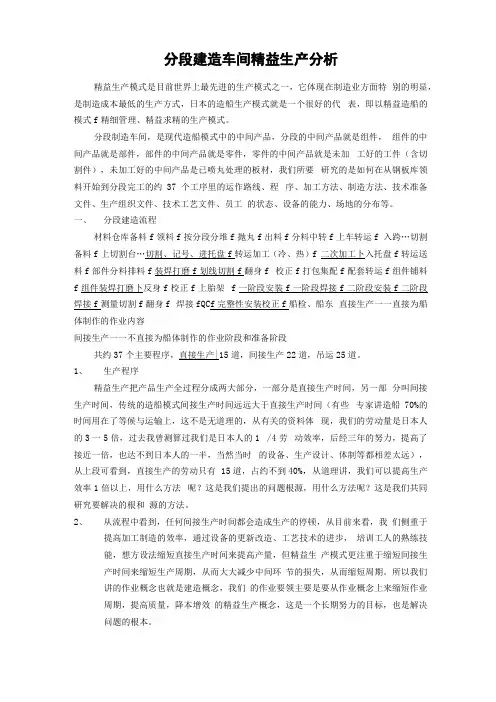

分段建造车间精益生产分析精益生产模式是目前世界上最先进的生产模式之一，它体现在制造业方面特别的明显，是制造成本最低的生产方式，日本的造船生产模式就是一个很好的代表，即以精益造船的模式f精细管理、精益求精的生产模式。

分段制造车间，是现代造船模式中的中间产品，分段的中间产品就是组件，组件的中间产品就是部件，部件的中间产品就是零件，零件的中间产品就是未加工好的工件（含切割件），未加工好的中间产品是已喷丸处理的板材，我们所要研究的是如何在从钢板库领料开始到分段完工的约37个工序里的运作路线、程序、加工方法、制造方法、技术准备文件、生产组织文件、技术工艺文件、员工的状态、设备的能力、场地的分布等。

一、分段建造流程材料仓库备料f领料f按分段分堆f抛丸f出料f分料中转f上车转运f 入跨…切割备料f上切割台…切割、记号、进托盘f转运加工（冷、热）f 二次加工卜入托盘f转运送料f部件分料排料f装焊打磨f划线切割f翻身f 校正f打包集配f配套转运f组件铺料f组件装焊打磨卜反身f校正f上胎架f一阶段安装f一阶段焊接f二阶段安装f二阶段焊接f测量切割f翻身f 焊接fQCf完整性安装校正f船检、船东直接生产一一直接为船体制作的作业内容间接生产一一不直接为船体制作的作业阶段和准备阶段共约37个主要程序，直接生产|15道，间接生产22道，吊运25道。

1、生产程序精益生产把产品生产全过程分成两大部分，一部分是直接生产时间，另一部分叫间接生产时间，传统的造船模式间接生产时间远远大于直接生产时间（有些专家讲造船70%的时间用在了等候与运输上，这不是无道理的，从有关的资料体现，我们的劳动量是日本人的3一5倍，过去我曾测算过我们是日本人的1 /4劳动效率，后经三年的努力，提高了接近一倍，也达不到日本人的一半，当然当时的设备、生产设计、体制等都相差太远），从上段可看到，直接生产的劳动只有15道，占约不到40%，从道理讲，我们可以提高生产效率1倍以上，用什么方法呢？这是我们提出的问题根源，用什么方法呢？这是我们共同研究要解决的根和源的方法。

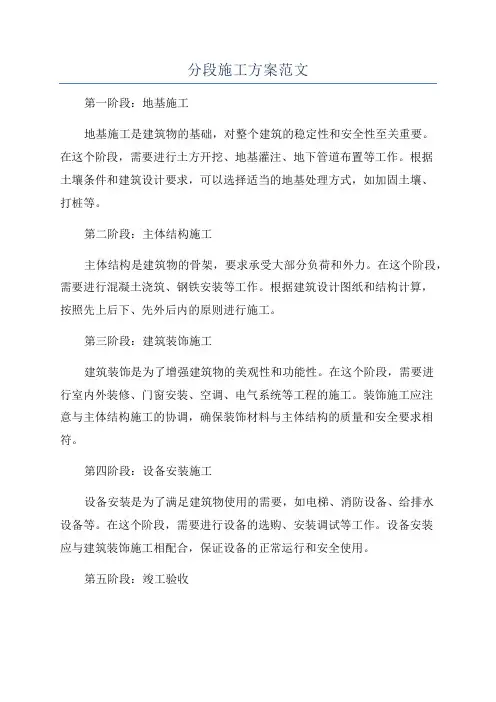

分段施工方案范文
第一阶段：地基施工
地基施工是建筑物的基础，对整个建筑的稳定性和安全性至关重要。

在这个阶段，需要进行土方开挖、地基灌注、地下管道布置等工作。

根据
土壤条件和建筑设计要求，可以选择适当的地基处理方式，如加固土壤、
打桩等。

第二阶段：主体结构施工
主体结构是建筑物的骨架，要求承受大部分负荷和外力。

在这个阶段，需要进行混凝土浇筑、钢铁安装等工作。

根据建筑设计图纸和结构计算，
按照先上后下、先外后内的原则进行施工。

第三阶段：建筑装饰施工
建筑装饰是为了增强建筑物的美观性和功能性。

在这个阶段，需要进
行室内外装修、门窗安装、空调、电气系统等工程的施工。

装饰施工应注
意与主体结构施工的协调，确保装饰材料与主体结构的质量和安全要求相符。

第四阶段：设备安装施工
设备安装是为了满足建筑物使用的需要，如电梯、消防设备、给排水
设备等。

在这个阶段，需要进行设备的选购、安装调试等工作。

设备安装
应与建筑装饰施工相配合，保证设备的正常运行和安全使用。

第五阶段：竣工验收
竣工验收是对建筑物的综合性检查和评估，以确保建筑物符合设计要求和相关法律法规。

在这个阶段，需要进行建筑物的结构安全评估、功能和设备的调试、室内外环境的检测等工作。

验收合格后，方可交付使用。

在以上分段施工方案中，每个阶段的施工内容和顺序都有一定的依据和要求，通过合理划分和组织，可以提高施工效率，确保施工质量，降低施工风险。

同时，还应根据具体项目的实际情况制定详细的施工计划和施工方案，确保施工顺利进行。

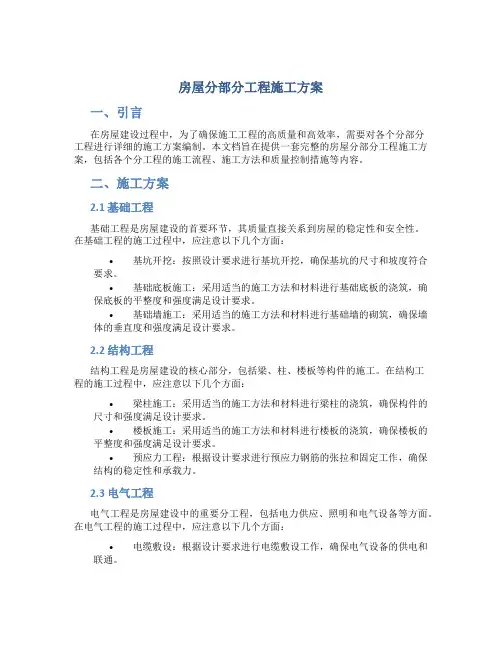

房屋分部分工程施工方案一、引言在房屋建设过程中，为了确保施工工程的高质量和高效率，需要对各个分部分工程进行详细的施工方案编制。
