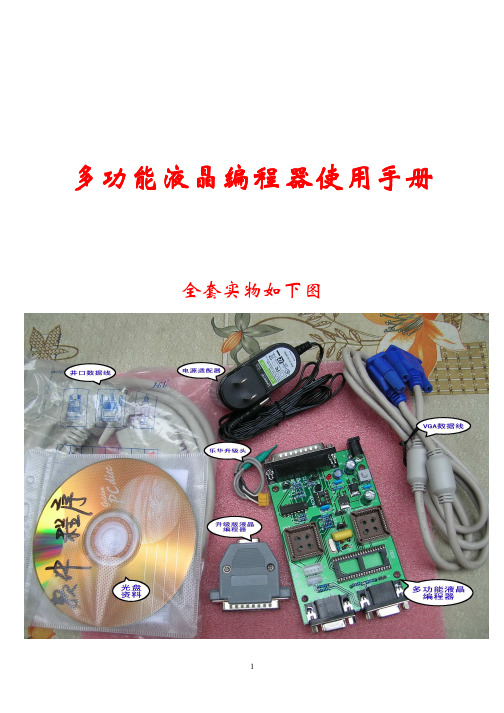

多功能多功能液晶液晶液晶编程器使用编程器使用编程器使用手册手册手册全套实物如下图硬件外观图片与接口描述硬件外观图片与接口描述：：特别提醒: 升级版液晶编程器作为一个较为小巧的独立硬件,相对较为容易遗失,请大家妥善保管好,一但遗失,恕不补发,作为单个商品,此编程器的售价为RMB:180元/套.我们我们一再提醒大家一再提醒大家,请注意保管好你的液晶编程器.重要提醒重要提醒::我们新的升级升级版液晶编程器版液晶编程器内部已经过高强度的物理内部已经过高强度的物理加密加密加密与电子加密与电子加密与电子加密,,请勿尝试拆开该编程器勿尝试拆开该编程器,,一但拆开一但拆开,,会立即破坏其物理结构与电子线路会立即破坏其物理结构与电子线路,,编程器免费保修一年费保修一年,,如有任何质量问题如有任何质量问题,,请发回我们专人维修请发回我们专人维修..不管阁下基于任何理由与动机与动机,,一但撬拆过我们的编程器一但撬拆过我们的编程器,,您将永久失去一切保修您将永久失去一切保修,,升级与技术支持等服务,尊重自己也尊重他人的劳动成果尊重自己也尊重他人的劳动成果,,请大家共同遵守请大家共同遵守,,谢谢谢谢!!快速入门篇快速入门篇1.1.多功能液晶编程器多功能液晶编程器ISP 烧录连接示意图烧录连接示意图 下图编程器支持三星NT68系列系列,,乐华2025系列系列,,鼎科2621系列系列在线烧录在线烧录在线烧录,,也可理解为也可理解为::NOVATEK/GENESIS/REALTEK(NOVATEK/GENESIS/REALTEK(部分部分部分))系列芯片ISP 工具工具2.2.升级版液晶编程器升级版液晶编程器ISP 烧录连接示意图烧录连接示意图下图编程器支持MSTAR/MYSON/REALTEK 系列芯片在线烧录系列芯片在线烧录,,支持悦康支持悦康,,凯旋,宏捷系列在线烧录宏捷系列在线烧录,,也可理解为也可理解为: :MSTAR/MYSON/REALTEK 系列芯片ISP 工具工具3.3.三星工装调整示意图三星工装调整示意图三星工装调整示意图本编程器集成如下编程器集成如下五五大功能大功能：：1. 三星液晶NT68系列系列在线或离线编程在线或离线编程（赠送300多种品牌机源程序）概述：三星液晶通病，提示“非最佳模式”或黑屏、屏闪等故障，多数由于其驱动板MCU 性能或数据不良引起，本编程器可以在完全不拆机的情况下，通过配送的VGA 数据线升级MCU 源程序（芯片不良则须更换），在实际维修工作中，70%的三星液晶显示器都可以不拆机维修，十分方便，而本编程器配套的Easy Writer 软件，同样适用部份AOC 、飞利浦等品牌机MCU 的编程与读取。
单片机烧录方法范文一、ISP烧录方法ISP（In System Programming）是一种在电路板上通过外部接口对单片机进行编程的方法。
这种方法使用的烧录器通常包括一个编程器和一个目标板接口。
具体的烧录步骤如下：1.连接编程器和目标板接口。
将编程器通过USB或串口等接口连接到计算机，并将目标板接口与目标单片机连接。
2.打开编程软件。
根据编程器的型号，打开相应的编程软件。
3.设置编程参数。
在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。
4.擦除芯片。
在编程软件中选择擦除芯片的操作。
擦除操作会将芯片内部的所有数据清零。
5.编程。
在编程软件中选择编程操作。
编程操作会将程序文件的内容烧录到芯片的指定地址。
6.验证。
在编程软件中选择验证操作。
验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。
7.完成。
如果验证成功，则表示烧录操作已完成。
如果验证失败，则需要检查连接是否正确，重新进行烧录操作。
二、JTAG烧录方法JTAG（Joint Test Action Group）是一种用于测试和调试电子设备的标准接口。
除了测试和调试，JTAG接口也可以用于单片机的烧录。
具体的烧录步骤如下：1. 连接JTAG模块和目标板接口。
将JTAG模块通过USB或Ethernet等接口连接到计算机，并将目标板接口与目标单片机连接。
2.打开JTAG编程软件。
根据JTAG模块的型号，打开相应的编程软件。
3.设置编程参数。
在编程软件中选择目标单片机的型号，并设置好程序文件的路径和其他相关参数。
4.连接调试接口。
在编程软件中选择连接调试接口的操作。
这个操作会与目标单片机建立通信连接。
5.擦除芯片。
在编程软件中选择擦除芯片的操作。
擦除操作会将芯片内部的所有数据清零。
6.编程。
在编程软件中选择编程操作。
编程操作会将程序文件的内容烧录到芯片的指定地址。
7.验证。
在编程软件中选择验证操作。
验证操作会读取刚刚烧录的程序，并与原程序进行比较，判断烧录是否成功。
程序烧写说明OK300C根据用户选配单片机类型不同烧写程序的方式也有所不同，主要分三类：STC单片机用户烧写方法，并口ISP下载器烧写方法，USB接口ISP下载器烧写方法。
下面将详细介绍烧写程序的方法。
一、 STC单片机用户烧写方法启动下载软件，首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，其它全部使用默认，不明白时最好不要乱改，不然可能会把芯片锁死，以后就用不了了。
总体设置如下图：点击软件界面上的Open File 打开对话框，将*.hex或者*.bin文件选择，选择好后点击Open 。
要先把实验板上的电源关掉，因为STC的单片机内有引导码，在上电的时候会与计算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电。
然后点击如图中的Download/下载钮，接着按下实验板上电源给单片机上电若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密。
二、 并口ISP下载器烧写方法将ISP下载器插在主板的ISP口处。
确认板上JP1三个跳线都断开，连接好电源线，打开电源。
打开下载软件MuCodeISP，以下载AT89S52为例，选择89S5X，选择89s52，如下图然后加载要烧录的程序点击File菜单下的openflash，出现如下对话框选择要烧录的文件，这里是*.hex文件烧录，点击下图中的Program按钮就可以把程序下载到单片机A VR单片机的程序烧录过程也是一样的。
不过烧录51和A VR单片机切换时，要注意不要忘记进行51/avr单片机选择键的操作。
三、 USB接口ISP下载器烧写方法选配USB接口isp下载器的用户，使用的烧写软件是A VRSTUDIO。
首先要安装好该软件，安装方法和安装普通软件一样。
可以用AVR Studio的4.13或更高版本控制STK500/AVRISP，选择STK500 or AVRISP和Auto或者具体的COM?端口进行联机，点击avr studio主窗口中的图标前面标有Con的那个图标，然后按下图选择即可进行STK500或者JTAG的联机，由于avr studio会记忆用户使用的设备是STK500ISP还是JTAG并且同时会记忆用户使用的COM号，如果下次和上次使用的是相同的设备并且没有更换COM口，那么下次使用的时候直接点击右边标有AVR的那个图标就可以快速进入联机状态；如果下次和上次使用了不同的设备或不同的COM口请使用Con图标进行联机。
基于ISP的多处理器程序烧写及调试方法摘要：针对密闭产品中多个嵌入式处理器进行程序烧写及调试时引线过多等问题，提供了一种使用6+n(n为产品内部需要调试的处理器个数)条线进行处理的解决方法。
通过为多个串行接口引入仲裁机制，提高了ISP所占用的串行接口的使用效率。
更进一步地，由于ISP采用了串行接口，还可实现通过无线方式对多处理器进行程序烧写及调试。
关键词：嵌入式；程序烧写；JTAG；ISP引言随着嵌入式处理器的性价比越来越高，其应用也越来越广泛。
嵌入式处理器以其品类丰富、集成度高、运算速度快、厂商不断创新等特点，必将产生非常重要的影响。
当前，嵌入式处理器的程序烧写及调试主要是使用JTAG方式进行。
JTAG主要用于产品开发初期，其特点是支持程序的在线烧写和在线调试，但在产品开发后期，嵌入式处理器被封闭于产品内部时，使用JTAG存在以下问题：1）JTAG接口管脚较多，常用的有10线制、20线制接口，对产品外观及密闭性影响较大；2）JTAG接口的抗干扰性较差，如将其接口线延长并外扩，需在产品内部引出较多的导线，此时JTAG信号易被干扰，且容易烧坏芯片；3）1 个JTAG仅支持１个处理器，当产品采用多个处理器时，所需引线数亦成比例增加。
ISP方式接口简单，非常适用于产品中后期程序的烧写。
ISP的使用需配合ISP状态管脚，并利用特定串行接口进行程序的烧写。
然而，使用ISP也存在以下问题：１）１个ISP接口仅支持１个处理器，如产品内部有多个处理器时，所需引线数亦成比例增加。
２）ISP所使用的串行接口利用率较低，尤其是当多个处理器被封闭于产品内部时，各处理器相应串行接口的功能被固化。
1程序烧写实现以NXP公司的LPC1788系列ARM处理器为例，如果需要通过ISP对处理器进行程序更新，则需执行以下步骤：1）将芯片的UART0与计算机串口相连，并将ISP状态管脚接低电平；2）重新给系统上电或复位系统；3）使用ISP软件对处理器进行程序更新；4）将ISP状态管脚接高电平，重新给系统上电或复位系统，则系统正常工作。
JLINK烧写步骤
步骤1 擦除FLASH
上电,
拉高ERASE(短接跳线),
等待20秒(实际测得30秒成功率高些)
断电,
恢复ERASE(移除跳线).
步骤2 恢复BOOT
再次上电,(因固件已经擦除,此时USB出现不可识别的设备,不必理会) 拉高TST(短接跳线)
等待10秒(实际测得最好等25秒以上).
断电.
恢复TST.
步骤3 烧写新固件
安装SAM-BA软件
不要安装CDC版本(sam-ba_2.9_cdc_xp_vista.zip),请安装: Install AT91-ISP v1.13.exe
上电,正常应该会出现
运行SAM-BA软件,选择端口和目标板型号
载入固件并下载
会提示是否需要解锁FLASH(不解锁无法下载)
(写保护后不能自动升级,但选择写保护可以防止程序不被冲掉)
Lucking....。
手把手教你学51单片机C语言教程第4课(烧写软件的使用方法)一：STC89C52程序烧写方法1、烧写软件STC_ISP_V483的安装直接在光碟（慧净论坛下载）解压到电脑C盘，直接打开STC_ISP_V483 就可以了，也有另一种方法，直接复制光碟中的文件到硬盘里就可以了。
2、直接用电脑串口烧写程序，当配有电脑9针串口线时，一头接入单片机串口，别一头接到电脑主机后面的9针串口接口，还有接上单片机USB电源供电线，一头接到学习板USB接口上，一头接到电脑USB接口上。
3、用USB转串口线烧写程度，当配有USB转串口线时，本线需要安装驱动，装好驱动后，一头接到单片机串口上，另一头接入电脑USB接口，这个时候电脑会找到硬件，一般会自动安装好，打开设备管理器，可以看到USB转串口线的COM 号，一般是COM3。
不会安装驱动的，请看《8天学51单片机之—驱动安装方法》。
4、直接双击该目录下的STC_ISP_V479可执行文件，下面按图片一步一步来做第1步单片机型号首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，第2步打开文件点击软件界面上的Open File 打开对话框，将HJ-1G配套源码里面的LED.hex文件选择，选择好后点击Open 。
第3步 COM口一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，USB转串口线一般是COM3。
看设备管理器处COM号是多少号，这里就用多少号。
第5步点击下载注意：在点击之前，一定要关掉单片机电源开关，点击后3秒后打开电源开关，因为STC的单片机内有引导码，在上电的时候会与计算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电，然后点击如下图的Download/下载钮，接着按下实验板上电源给单片机上电。
若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密，成功下载程序后开发板上的八个流水灯中最上方那个会点亮。
