火花间隙特斯拉线圈diy图解

干货火花隙特斯拉线圈制作常见问题解读
火花隙特斯拉线圈制作对于很多物理爱好者来说，并不是非常陌生，但是对于刚刚开始接触物理电子DIY的新人来说，这种特斯拉线圈的结构与最基础的线圈并不是完全吻合的。

在今天的文章中，小编特别为大家总结了一些火花隙特斯拉线圈制作的常见问题，来统一进行解读，希望能够对各位爱好者的制作和设计有所帮助。

 首先我们来看一下，这种火花隙特斯拉线圈的常见电路结构。

下图中，图1是在一种常见的火花隙特斯拉线圈设计原理图。

从该电路图中可以看到，在这种类型的特斯拉线圈电路系统中，电源电压为市电220V，经过一个升压变压器将电压升到2100V以上，下面我们就按照2100V来进行计算，然后直接加到主电容C1上，主电容在每半个周期内充一次电，最高电压能充到2970V，由于打火器与电容并联，所以电容上的电压也加到打火器两端，只要打火器的间隔比较适中，当电压充到最大之时，正好击穿打火器间的空气（理想状况），使打火器开始工作，形成初级LC振荡。

经过初级线圈与次级线圈的耦合，这里需要注意的一点是耦合系数一般为0.3，仿真时用到。

次级线圈也开始震荡。

如果L1C1=L2C2，测得次级放电球的电压在40000V以上。

 图1
 针对这种火花隙特斯拉线圈的设计和制作，最常见的问题有四个，下面我们将会就这四个问题进行逐一解读。

第一个问题是大家最经常问到的，那就是变压器输出2100V的交流电，直接加到电容上，这是不是错的，会不会烧。

特斯拉线圈的制作资料收集整理：刘志刚前些天在电视上看到一个discover的节目，里面就讲到了一些美国的特斯拉线圈的爱好者所制作的各种各样的特斯拉线圈，效果真的很绚目！制造闪电的感觉真的很奇特；大概这是因为制造闪电在神话里面都是主神们的特权吧。

先来个图看看：当然，如上图这样大型特斯拉线圈是难以制作并且需要深厚的电工基础和充分的财力保证的。

（上图这个线圈的制作成本大概在8-10万元左右）而且制作这样大型的线圈显然是非常危险的！说白了，就算你作下了你也没有地方让它工作！我们要设计的是一种中小型的线圈，（大概和特斯拉先生当年制作的差不多吧）如图：这个其实也稍大了一些，没办法找不到太合适的图（其实主要因为老美都挺有钱，干个啥也爱玩大的，话又说回来了，上面的两个图片充分的展示了特斯拉线圈的"光电"魅力。

所以，制作的原因出来了，那就是追寻这种美丽的效果，感受人类最初对"天火"那分来自心灵深处的震撼！（起码对我来说是很震撼的。

）其二，也是对于生前饱受爱迪生挤压迫害的特斯拉先生的一种纪念缅怀的方式。

特斯拉线圈的制作前的准备和注意事项及其它：整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。

（放电距离:>=120cm）备注：特斯拉线圈的放电距离和功率成正比。

主要材料及大概成本：1.高压变压器--->=1000w in220v out>=10kv一个。

（较难买到，一般需要定做，有些南方二手电子器材城曾有过in110v out6300v 600w 的变压器。

只是不知道现在是否还买的到。

）2.大量无极电容：若0.047uf1000v~（1600v-）的cbb电容需要准备100只左右。

电子配件商店买得到（电容非常重要！可以说是整个特斯拉线圈的心脏，所以电容的高质量将会使您最后的特斯拉线圈更加绚目！！质量主要是指：1.高频性能好2.自损耗低3.电感量低[重要]4.寿命长5.绝缘性能好3.直径13厘米长1米的聚氯乙烯管（壁厚0.6--1厘米），pvc管材也将就，厚0.8厘米的绝缘板材（不能是木头！最好塑料）大约2.5平米，厚0.5厘米的绝缘板材（非木！）大约1.5平米，这些都可在家庭装饰城（就是那些买涂料，板材，工具等的那种大市场里）买到4.导线，多芯铜导线，1000v50A大约6米电子配件商店买得到（10kv1A导线3米）5.耐压漆包线内径0.5mm 900米长电子配件商店买的到6.直径0.8厘米的铜管（壁厚1mm以上）长8米，直径3厘米厚>1mm 长1米的铜管可在汽车配件或五金等地买到7.电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，环氧树脂胶，钢尺等8.用于燃气热水器的排气管（金属制作，可弯曲，直径在10厘米以上）制作后期计算得到长度。

追频固态特斯拉线圈详细制作图解
在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做
追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行
第一步我们要了解特斯拉线圈的工作原理
然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！
制作流程↓
驱动
↓↓
灭弧
↓↓
功率桥
↓↓
整流桥
↓↓
TC次级
↓↓
TC初级
↓↓
调试
↓↓
完成！。

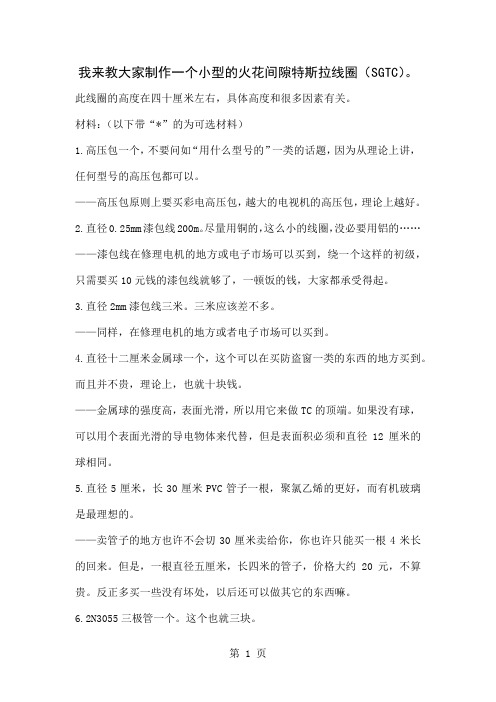

我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。

此线圈的高度在四十厘米左右，具体高度和很多因素有关。

材料：（以下带“*”的为可选材料）1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。

——高压包原则上要买彩电高压包，越大的电视机的高压包，理论上越好。

2.直径0.25mm漆包线200m。

尽量用铜的，这么小的线圈，没必要用铝的……——漆包线在修理电机的地方或电子市场可以买到，绕一个这样的初级，只需要买10元钱的漆包线就够了，一顿饭的钱，大家都承受得起。

3.直径2mm漆包线三米。

三米应该差不多。

——同样，在修理电机的地方或者电子市场可以买到。

4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。

而且并不贵，理论上，也就十块钱。

——金属球的强度高，表面光滑，所以用它来做TC的顶端。

如果没有球，可以用个表面光滑的导电物体来代替，但是表面积必须和直径12厘米的球相同。

5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。

——卖管子的地方也许不会切30厘米卖给你，你也许只能买一根4米长的回来。

但是，一根直径五厘米，长四米的管子，价格大约20元，不算贵。

反正多买一些没有坏处，以后还可以做其它的东西嘛。

6.2N3055三极管一个。

这个也就三块。

——2N3055是大功率NPN晶体管，由于年代较早，有些电子市场已经没有2N3055卖了。

如果没有，可以用其它大功率NPN管代替。

记住，必须买一个大大的散热片装上。

7.240Ω 5W，27Ω 1W电阻各一个。

也许没有正好这么大的，稍微有一点差别也将就。

——如果没有240Ω电阻，可以用1kΩ 2W的电阻四个并联使用。

而27Ω的，可以拿4个100Ω的并联代替。

8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。

——有机玻璃是个不错的选择，如果没有有机玻璃，可以用其它类型的绝缘材料代替。

9.12V蓄电池一个。

小型特斯拉线圈的制作作者：799349187，转载请保留我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。

此线圈的高度在四十厘米左右，具体高度和很多因素有关。

材料：1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。

2.直径0.25mm漆包线200m。

尽量用铜的，这么小的线圈，没必要用铝的……3.直径2mm漆包线三米。

三米应该差不多。

4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。

而且并不贵，理论上，也就十块钱。

5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。

6.2N3055三极管一个。

这个也就三块。

7.240Ω5W，27Ω1W电阻各一个。

也许没有正好这么大的，稍微有一点差别也将就。

8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。

9.12V蓄电池一个。

10.无极性电容若干。

11.胶一瓶，502啦，101啦啥的都可以。

12.直径1mm漆包线数米。

工具：钳子，剪刀，美工刀，烙铁，锡丝，等等等等……开始制作之前，先说一下，在制作过程中尽量不要改我列出的这些数据。

1.次级线圈的制作：用0.25mm漆包线在管子上绕，如下图。

线不能交叉。

绕1000圈。

尽量保证线和线之间没有空隙。

有条件的，可以用绝缘漆刷一层。

2.初级线圈的制作：用2mm的漆包线绕成如下图形状。

类似一个压扁的弹簧。

直径7.5厘米，绕七圈。

3.组装线圈把次级线圈的线的一头接在那个金属球上。

这个球，我们称为放电顶端。

它和地面形成了一个电容。

然后用胶或者热胶枪把球固定在管子一头。

把次级线圈固定在塑料板上，初级线圈固定在次级线圈附近，如下图。

次级线圈的线的另一头接地。

4.组合电容我们需要一些无极性电容，推荐使用涤纶电容或者陶片电容。

根据这个线圈的数据，我计算的结果是需要一个21717pF的电容。

呃，要这么精确干什么，就取0.022μF吧（可根据打火器间距进行微调）。

步步惊心国外牛人教你做固态特斯拉线圈（详细）固态特斯拉线圈制作教程对与大多数玩了SGTC的人来说都想玩更高级的SSTC/DRSSTC，但是许多人在这是就会遇到困难。

特斯拉线圈介绍特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。

这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。

特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。

通俗一点说，它是一个人工闪电制造器。

在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电。

谐振定义：在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。

电路里的谐振其实也是这个意思：当电路的激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。

实际上，共振和谐振表达的是同样一种现象。

这种具有相同实质的现象在不同的领域里有不同的叫法而已。

（说个易懂的，当两个振动频率相等的物体，一个发生振动时，引起另一个振动的现象叫做共振，在电学中，两个等频振荡电路的共振现象，叫做谐振。

）电磁振荡LC回路（L：电感，C：电容）电磁振荡LC回路能产生大小和方向都都作周期发生变化的电流叫振荡电流。

能产生振荡电流的电路叫振荡电路。

其中最简单的振荡电路叫LC回路。

一个不计电阻的LC电路，就可以实现电磁振荡，故也称LC振荡电路。

LC振荡电路的物理模型满足下列条件：①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波振荡电流是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。

火花隙振荡器特斯拉确立了60周的交流电系统，并且一直沿用的今天。

但是，他认为更激动人心的现象存在于高频的电振动中。

为了达到这样的高频，他首先尝试了让发电机的转子工作于更高的速度，并且具有更多的电极。

图1 高频发电机其中之一是，有一个平板电枢，放射状的带隙铜盘，可以达到30000周的频率，但是特斯拉希望能达到数百万周。

他在电容中发现了这种振荡能量。

通过电容电路，即火花隙振荡器，他的确达到了更高的频率，而且没有使用机械的手段。

对于特斯拉来说，该电路有足够的希望申请“一种电力转换和分配的装置和方法”专利。

因为特斯拉已经看到，这种装置一种全新的高频照明系统的可能性。

尽管由于特斯拉线圈的迅速成功使这个装置没有被单独编号，火花隙仍然是特斯拉的重要发明，因为这个装置将特斯拉带入到高频的领域。

图2 电容火花隙电容是如何工作的这个电路仅有少数几个基本组成部分，电容是其中之一。

特斯拉并没有发明它（它已经存在很长时间了），但是特斯拉在三个专利中改进了电容。

通常的电容是导体和非导体层的三明治结构，其目的是存储电荷。

图3 电容最简单的电容仅仅有两个导体片中间放置一个绝缘片。

在图示的电容中，单体是两个金属片，中间的绝缘部分是油。

在官方的词汇中，绝缘层（油、气体、玻璃等）被称为“介质”。

连接的两个电容器的终端，通过平行板对电容充电，一端接正，一端接负。

让电容充一会儿电。

然后，通过某种电阻（例如线圈）连接两个平行板，电容就开始非常迅速地放电。

特斯拉说：“比起电容放电的能量，炸药的爆炸只是一次微不足道的呼吸而已”。

他继续说道：“这是产生电流的手段：最高的电压，媒介（medium）中最大的骚动”。

电容的放电不一定是单一事件。

如果在放电时加入适当的电阻，将会有一个向外的电流涌出，然后回来，这是因为电阻将它反弹的阻力。

然后再次流出，直到能量耗尽。

放电是振荡。

持续的振荡可以通过在适当间隔时间内给电容器充电得到。

当特斯拉谈到电容的放电导致“媒介（medium）的骚动”，他指的是振动或振动的组合。

在这个帖子里面，已经有很多人提出了这样活着那样的问题。

而且加我QQ的人不少，他们同样提出了各种奇怪的问题。

所以，我今天会先解释教程中讲到的制作过程，然后再一一解释大家提出的问题。

“我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。

此线圈的高度在四十厘米左右，具体高度和很多因素有关。

材料：1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。

2.直径0.25mm漆包线200m。

尽量用铜的，这么小的线圈，没必要用铝的……3.直径2mm漆包线三米。

三米应该差不多。

4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。

而且并不贵，理论上，也就十块钱。

5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。

6.2N3055三极管一个。

这个也就三块。

7.240Ω 5W，27Ω 1W电阻各一个。

也许没有正好这么大的，稍微有一点差别也将就。

8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。

9.12V蓄电池一个。

10.无极性电容若干。

11.胶一瓶，502啦，101啦啥的都可以。

12.直径1mm漆包线数米。

工具：钳子，剪刀，美工刀，烙铁，锡丝，等等等等……开始制作之前，先说一下，在制作过程中尽量不要改我列出的这些数据。

”首先看到第一条，一个电视机高压包。

小型SGTC（Spark Gap Tesla Coil，火花间隙特斯拉线圈）通常都会使用高压包来当做电源。

因为高压包来源广泛，价格低（一般最小的高压包价格只有5元，大一点的也一般不会超过20元），输出电压高（驱动后输出一般可以达到10000V以上），且输出为直流（高压包内部自带硅堆）。

这些优点使高压包成为了做小型SGTC的最佳选择。

那么，如何选择高压包呢？选择高压包，有以下几条原则。

一般情况下，对于高压包的型号没有要求。

因为各种高压包的基本结构都是相同的，它做成各种型号只是为了匹配各型号电视机。

让牛人帮你完成小型火花隙特斯拉线圈制作
对于很多刚刚着手进行特斯拉线圈制作工作的物理爱好者们来说，面对纷杂的特斯拉线圈种类，基础的火花隙特斯拉线圈往往是最好的选择。

为了方便各位物理爱好者们进行设计参考，今天我们将会为大家分享一种小型火花隙特斯拉线圈制作的全过程，下面就让我们一起来看看牛人是怎幺完成这种特斯拉线圈的设计和制作吧。

 工欲善其事必先利其器，我们在进行这种特斯拉线圈制作之前，首先需要了解一下小型火花隙特斯拉线圈的内部结构。

下图图1展示的是一台小型特斯拉线圈的结构示意图，这里我们就以该图为本次的制作对象，进行介绍。

 
 图1
 在这种小型火花隙特斯拉线圈的结构中，我们所设计的充电部分主要使用高压直流电源；主电容用电磁炉电容10个串联一组，多组并联。

打火器为两个金属物体靠近距离在3-5mm。

初级线圈用粗电线在直径10cmPVC管子绕5-10圈。

次级线圈用漆包线在直径50-75mmPVC管上绕1000-1500圈。

放电顶端用铝质排风管弯成环形，或者其他金属物如不锈钢盆、空心金属球等均可。

 下面我们就依据本次的小型火花隙特斯拉线圈制作要求，来准备相应的制作材料，具体的制作材料可以归结如下：漆包线，直径0.2-0.3都可以，半斤左右，视次级线圈大小而定，电子市场可以买到，市场价格一般在20-30元左右。

PVC管一根，50-75mm，长度30-50cm，一根直径100mm，长10-
20cm，总价10元。

铝质排风管一个，作为放电顶端，长度一米，直径80mm 左右，价格15元左右。

以上两种材料在五金店或者建材市场能够买到。

电磁。
