上海华文DCS系统简单组态步骤(宋)

DCS操作说明资料DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业控制领域的自动化控制系统。

它能够集中控制多个分散的控制单元，通过数据通信实现对工业过程的监控与操作。

下面是一份DCS操作说明的资料，详细介绍了DCS系统的配置、操作和故障处理等方面的内容。

一、DCS系统配置1.硬件配置1.1主控制器：负责控制整个DCS系统的主要模块，包括CPU、存储器和输入输出接口等。

1.2输入输出模块：用于接收和发送实时过程数据。

1.3通信网络：建立控制系统内部不同模块之间的通信连接。

1.4控制台：供操作人员进行监控和操作的界面。

2.软件配置2.1SCADA软件：用于数据采集与处理，实现对工业过程的监控和控制。

2.2PLC程序：编写用于控制工业过程的程序，与SCADA软件进行通信。

二、DCS系统操作1.登录系统输入用户名和密码，进入DCS系统。

2.监控界面2.1实时数据显示：显示工业过程的各种参数，如温度、压力等。

2.2图形界面：通过图形化方式展示工业过程的设备、管道等情况，便于操作人员理解。

3.控制操作3.1自动操作：按照预设的控制策略进行控制。

3.2手动操作：手动开关控制设备，进行临时控制。

3.3调整参数：根据工艺要求调整设备参数，如温度、压力设定值等。

4.报警管理4.1报警显示：当系统出现异常情况时，显示相应的报警信息。

4.2报警处理：针对不同的报警情况，进行相应的处理措施。

5.数据记录与分析5.1数据记录：对工业过程中的关键参数进行实时记录，生成数据记录。

5.2数据分析：对工艺过程中的数据进行分析，寻找潜在问题和改进机会。

三、DCS系统故障处理1.报警解除1.1确认报警情况：判断是真实报警还是误报警。

1.2解除报警：根据具体情况采取相应的解除措施。

2.故障排查2.1跟踪报警日志：查找故障发生的时间和原因。

2.2检查设备及传感器：确认设备和传感器是否正常工作。

实验一、二应用dcs组态软件组态（一）（二）1、实验目的（1）了解组态软件的结构体系（2）掌握用组态软件进行相应的软件和硬件组态2、实验要求（1）了解浙大中控的Vdantrol-pro组态软件的特点及使用方法（2）初步学会应用组态软件进行……………………………………等的软件组态方法（3）组态一个简单系统的……3、试验内容：根据实际组态过程写具体步骤如下：实验一内容：授权、控制站组态、操作站组态、操作小组组态、数据组设置、控制站I/O 卡及点组态{根据《I/O卡件布置图》及《测点清单》的设计要求完成I/O卡件及I/O点的组态}、控制站自定义变量组态实验二内容：步骤地8——12内容实验三内容：步骤地13——17内容DCS软件组态本次组态采用浙大中控的Vdantrol-pro软件，它是在DCS领域最先进的软件。

一、系统软件安装Vdantrol-pro软件运行在windows 2000 professional下，安装工程师站。

二、系统组态工作流程1、工程设计工程设计包括测点清单设计、常规（或复杂）对象控制方案设计、系统控制方案设计、流程图设计、报表设计以及相关设计文档。

工程设计完成后，应形成包括《测点清单》、《系统配置清册》、控制柜布置图》、《控制方案》、《I/O卡件布置图》、《控制方案》等技术文件工程设计是系统组态的依据，只有在完成工程设计之后，才动手进行系统的组态。

2、用户授权管理3、系统总统组态系统总统组态的根据《系统配置清册》确定系统的控制站与操作站4、操作小组设置对各操作站的操作小组进行配置，不同的操作小组可观察、设置、修改不同的标准画面、流程图、报表、自定义键等。

操作小组的划分有利于划分操作员的职责，简化操作人员的操作，突出监控重点5、数据组设置完成数据组（区）的建立工作，为I/O组态时位号的分组分区作好准备。

6、自定义折线表组态对主控制卡管理小的自定义非线性模拟量信号进行线性化处理7、控制站I/O组态根据《I/O卡件布置图》及《测点清单》的设计要求完成I/O卡件及I/O点的组态8、控制站自定义变量组态定义上下位机间交流所需要的变量及自定义控制方案中所需的回路9、常规控制方案组态对控制回路的输入输出只是AI和AO的典型控制方案进行组态10、自定义控制方案组态11、二次计算组态目的是在DCS中实现二次计算功能、优化操作站的管理，提供更丰富的报警内容、支持数据的输入输出。

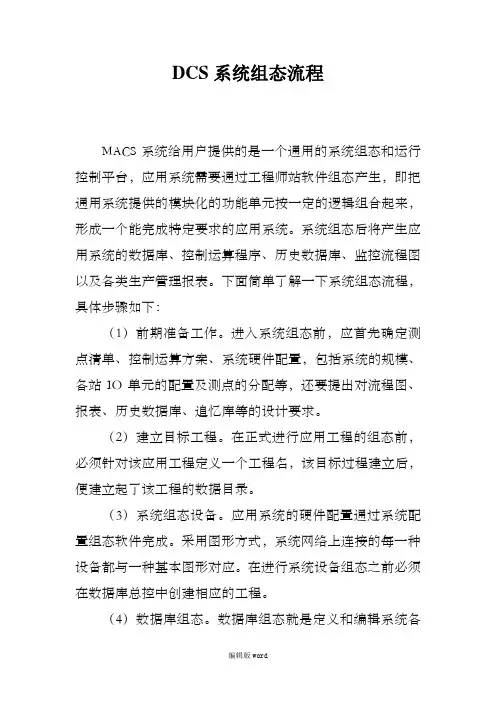

DCS系统组态流程MACS系统给用户提供的是一个通用的系统组态和运行控制平台，应用系统需要通过工程师站软件组态产生，即把通用系统提供的模块化的功能单元按一定的逻辑组合起来，形成一个能完成特定要求的应用系统。

系统组态后将产生应用系统的数据库、控制运算程序、历史数据库、监控流程图以及各类生产管理报表。

下面简单了解一下系统组态流程，具体步骤如下：（1）前期准备工作。

进入系统组态前，应首先确定测点清单、控制运算方案、系统硬件配置，包括系统的规模、各站IO单元的配置及测点的分配等，还要提出对流程图、报表、历史数据库、追忆库等的设计要求。

（2）建立目标工程。

在正式进行应用工程的组态前，必须针对该应用工程定义一个工程名，该目标过程建立后，便建立起了该工程的数据目录。

（3）系统组态设备。

应用系统的硬件配置通过系统配置组态软件完成。

采用图形方式，系统网络上连接的每一种设备都与一种基本图形对应。

在进行系统设备组态之前必须在数据库总控中创建相应的工程。

（4）数据库组态。

数据库组态就是定义和编辑系统各站的点信息，这是形成整个应用系统的基础。

在MACS系统中有两类点，一类是实际的物理测点，存在于现场控制站和通信站中，点中包含了测点类型、物理地址、信号处理和显示方式等信息；一类是虚拟量点，同实际物理测点相比，差别仅在于没有与物理位置相关的信息，可在控制算法组态和图形组态中使用。

（5）控制算法组态。

在完成数据库组态后就可以进行控制算法组态。

dcs系统提供了符合IEC1131-3标准的五种工具：SFC、ST、FBD、LD和FM。

（6）图形、报表组态。

图形组态包括背景图定义和动态点定义，其中动态点动态显示其实时值或历史变化情况，因而要求动态点必须同已定义点相对应。

通过把图形文件连入系统，就可实现图形的显示和切换。

（7）编译生成。

系统联编功能连接形成系统库，成为操作员站、现场控制站上的在线运行软件的基础。

系统包括实时库和参数库两个部分组成，系统把所有点中变化的数据项放在实时库中，而把所有点中不经常变化的数据项放在参数库中。

DCS系统操作手册1、系统界面。

打开系统时，系统界面如下：上部为菜单栏，分别为“系统菜单”，“前一副”，“后一副”，“图形管理菜单”，“工程师功能菜单”，“综合功能菜单”，“历史趋势菜单”，“显示表格菜单”，“显示日志菜单”，“系统名称显示”，“报警光字牌”“系统基本属性显示框”。

菜单栏以下为报警栏，可显示10条报警，以点说明方式显示，超过10条报警时，滚动显示。

下部为状态栏，显示系统登录级别、权限位置，还有服务器属性。

中间为工作区，主要的操作、显示等工作的区域。

2、操作员系统登录打开系统进入DCS操作界面时，默认系统运行的操作权限为监视级，即只能进行观察，不可以进行任何操作，操作人员只有登录到操作员级别以上，方可进行各种操作。

登录操作员时要注意，要根据权限位置，登录操作员的用户名不同。

权限位置在系统下侧偏右端，如显示“操作员级权限1”则表示此操作员站现在权限位置为“1”，登录的级别为操作员级。

目前只设置“权限1”和“权限0”两种权限位置。

选择“工程师工程功能菜单”—＞“登录”，登录界面如下：登录操作员时：，权限1对应的操作员登录的用户名为ops，没有密码。

权限0对应的操作员登录的用户名为ops0，没有密码。

登录到操作员后，可对系统进行基本操作，添加趋势，查看报警等。

3、趋势查询操作画面上有各种数据显示点，右键单击该点，选择点趋势，可查看该点的趋势画面。

注意：趋势画面是记录可以查看前推最近一次下装服务器到当前时间的点趋势。

点趋势画面如下：上侧，分别显示该点的点名，时间间隔。

时间间隔可以输入从1~60的整数，单位是秒，时间间隔是趋势曲线变化的时间率，即输入5秒，曲线5秒钟变化一次。

趋势曲线的状态可分为“跟踪”和“历史”两种状态，选择跟踪，曲线便根据时间间隔和实际数据变化而实时更新，选择历史则曲线不再变化，而点趋势画面下侧的“前推”和“后推”按钮可用，每推一次即翻一页。

趋势显示的方式分为“曲线”和“数字”两种，选择数字，则点的趋势以数据方式显示。

上海华文HPCS-3000上海华文HPCS3000系统培训教程一、DCS简介一Distributed Control System Distributed Control System 分布式控制系统DCS系统也叫集散型控制系统自1975年DCS系统也叫集散型控制系统，自1975年问世以来经历了二十余年的时间。

这二十余年间，其可靠性、实用性不断提高，功能日益增间其可靠性实用性不断提高功能日益增强。

如控制器的处理能力、网络通讯能力、控制算法、画面显示及综合管理能力等. 因此，制算法画面显示及综合管理能力等因此DCS广泛应用于化工生产、食品加工、发电站、造纸等领域造纸等领域。

DCS即集散型控制系统，又称分布式控制系统（Distributed Control System)。

它是基于计算机技术（Computer)、控制技术(Control)、技术技术通讯技术(Communication)和图形显示技术(CRT)等４Ｃ技术。

通过某种通信网络将分布在工业现场(附近)的现场控制站、检测站和操作控制中心的操作管理站、控制管理站及工程师站等连接起来,共同完成分散控制和集中操作、管理和综合控制的系统。

企业信息网操作员站网网DCS的发展历程单元组合仪表：采用单元组合仪表的控制系统功能单一,配置也很不灵活,无法完成比较复杂功能单配置也很不灵活无法完成比较复杂的控制。

集中式的计算机控制系统：这种系统因采用了计算机,其运算速度、数据处理能力和控制功能大大提高。

但集中式计算机控制系统有着严重不足,由于系统的一个主机担负着现场数据采集、处理、控制运算、显示、打印和控制操作,这样它的控制或采集规模受到限制,性能不宜提高,且危险集中,可靠性低。

第一代DCS系统：早期的DCS系统采用以微处理器为基础的过程控制单元(PROCESS( CONTROL UNIT),实现了分散控制，有各种控制功能要求的算法，通过组态独立完成回路控制；具有自诊断功能，采用可靠性技术，信控制具有自诊断功能采用可靠性技术信号处理采取了抗干扰措施。

上海重型机器厂DCS系统操作说明京仪华文自动化系统工程（上海）有限公司2011-6-26目录一、DCS系统画面简介 (1)1、系统图一 (1)2、系统图二 (1)3、系统图三 (2)4、系统图四 (3)5、底边窗口 (3)6、单点趋势 (4)7、历史趋势 (4)8、报警记录 (5)二、设备状态说明 (6)三、设备启/停条件 (7)1.1#2#3#循环水泵 (7)2.1#2#补水泵 (8)3.补水门 (9)四、设备启停方法 (9)1、调整门操作方法： (9)2、电动门操作方法： (10)3、电气设备启停方法： (11)4、故障情况： (12)八、报警确认、查询方法 (13)九、趋势使用方式 (15)一、DCS系统画面简介上海重型机器厂DCS系统的画面分为以下几个部分：1、系统图一主要包括了循环水泵及补水泵的控制及参数。

a)设备包括：循环水泵及液耦、补水泵及变频器引风机及入口调节门；b)测点主要包括：设备状态信号、烟道中烟气温度和压力、炉膛压力、送风机入口风量和温度、出口风压等。

2、系统图二主要包括了循环水泵参数。

a)设备包括：循环水泵及液耦；b)测点主要包括：循环水泵线圈及电机轴承、水泵轴承温度，液耦反馈及转速，出口油温及压力，入口油温等。

3、系统图三主要模拟量输出控制及循环泵温度参数。

a)设备包括：循环水泵液力耦合器，补水泵变频器；b)测点包括：循环水泵液耦反馈及转速、出口油温、出口压力、定子线圈及电机轴承、水泵轴承温度、出、入口油温，补水泵变频反馈及转速等。

4、系统图四主要为循环水泵、补水泵联锁控制及参数。

a)设备包括：补水泵、循环水泵和补水门；b)测点包括：设备联锁状态信号、联锁条件等。

5、底边窗口主要为循环泵相关报警提示及画面切换按钮。

6、单点趋势主要用来查询画面上单个测点的变化趋势的，包括历史趋势和实时趋势，曲线显示为绝对值。

历史趋势可以查询测点变量的某个时段的值，实时趋势可以用来实时监视系统的某些变量的变化趋势。

DCS系统操作手册1、系统界面。

打开系统时，系统界面如下：上部为菜单栏，分别为“系统菜单”，“前一副”，“后一副”，“图形管理菜单”，“工程师功能菜单”，“综合功能菜单”，“历史趋势菜单”，“显示表格菜单”，“显示日志菜单”，“系统名称显示”，“报警光字牌”“系统基本属性显示框”。

菜单栏以下为报警栏，可显示10条报警，以点说明方式显示，超过10条报警时，滚动显示。

下部为状态栏，显示系统登录级别、权限位置，还有服务器属性。

中间为工作区，主要的操作、显示等工作的区域。

2、操作员系统登录打开系统进入DCS操作界面时，默认系统运行的操作权限为监视级，即只能进行观察，不可以进行任何操作，操作人员只有登录到操作员级别以上，方可进行各种操作。

登录操作员时要注意，要根据权限位置，登录操作员的用户名不同。

权限位置在系统下侧偏右端，如显示“操作员级权限1”则表示此操作员站现在权限位置为“1”，登录的级别为操作员级。

目前只设置“权限1”和“权限0”两种权限位置。

选择“工程师工程功能菜单”—＞“登录”，登录界面如下：登录操作员时：，权限1对应的操作员登录的用户名为ops，没有密码。

权限0对应的操作员登录的用户名为ops0，没有密码。

登录到操作员后，可对系统进行基本操作，添加趋势，查看报警等。

3、趋势查询操作画面上有各种数据显示点，右键单击该点，选择点趋势，可查看该点的趋势画面。

注意：趋势画面是记录可以查看前推最近一次下装服务器到当前时间的点趋势。

点趋势画面如下：上侧，分别显示该点的点名，时间间隔。

时间间隔可以输入从1~60的整数，单位是秒，时间间隔是趋势曲线变化的时间率，即输入5秒，曲线5秒钟变化一次。

趋势曲线的状态可分为“跟踪”和“历史”两种状态，选择跟踪，曲线便根据时间间隔和实际数据变化而实时更新，选择历史则曲线不再变化，而点趋势画面下侧的“前推”和“后推”按钮可用，每推一次即翻一页。

趋势显示的方式分为“曲线”和“数字”两种，选择数字，则点的趋势以数据方式显示。

安装网卡
在Win7以上的系统进入“控制面板”，打开“设备管理器”，点击“网络适配器”， 在菜单栏中点击“操作”，选择“添加过时硬件”
安装网卡 在弹出框中，点击“下一步”
安装网卡 选择“网络适配器”,再点击“下一步”
安装网卡
在“厂商”中选择“Microsoft”，然后选择“Microsoft Loopback Adapter”，点击 “下一步”，安装网卡
工程文件导 在“新建工程”对话框中，工程名输入工程文件夹的名称，如：大唐湘潭，再单击“确定” 入与激活
工程文件导 此时在工程管理器中会出现刚导入的工程，下一步进行该工程的激活 入与激活
工程文件导 入与激活
单击“大唐湘潭”，然后点击下方的“激活”按钮，“活动状态”中出现“是”，说明 该程序已经被激活，重启“CS”软件后，即可使用该工程 进行该工程的
网络地址设置 在“网络连接”中找到刚刚安装的网卡，右键选择“属性”
网络地址设置 在弹出对话框中，双击“Internet 协议版本 4（TCP/IPv4）”
网络地址设置 将网络地址设置为之前查看的IP地址，点击“确定”，保存退出
网络地址设置 此时重新打开“CS”软件，就可以看到A网连接正常
开启虚拟DPU
工程文件导 首先将包含有工程文件的文件夹复制到安装目录下里的“Projects”文件夹里，下面以 入与激活 “大唐湘潭”工程为例
工程文件导 打开“CS”软件，单击“系统配置”，进行系统参数配置 入与激活
工程文件导 再单击“工程管理”，打开工程管器 入与激活
工程文件导 在工程管器中，点击下面“新建”按钮 入与激活
DPU操作
组态程序下装
对于已经连接的DPU可以进行以下常用操 作
组态程序上装

来工土木大篷车DCS系统组态内容及步骤--工业自动化控制DCS系统（8）土木米工编制2021年2月21日DCS系统组态内容及步骤2021年2月21日DCS系统组态内容及步骤对DCS系统组态内容及组态步骤做概括性介绍，对刚接触DCS 系统的仪表工全面了解DCS组态过程有很好的指导作用。

1、DCS系统组态内容包含哪些方面？①系统组态系统组态又称系统管理组态，是整个组态工作中的第一步，也是最重要的一步。

系统组态的主要工作是对系统的结构及构成系统的基本要素进行定义。

以DCS的系统组态为例，硬件配置包括：选择什么样的网络层次和类型，选择什么样的工程师站、操作员站和现场控制站, 选择什么样的I/O模块及其具体的配置。

有的DCS的系统组态可以做得非常详细，例如机柜、侧巨中的电源、电缆与其他部件,各类部件在机柜中的槽位，打印机及各站使用的软件等，都可以在系统组态中进行定义。

系统组态的过程一般都是用图形加填表的方式。

②控制组态控制回路组态是一种非常重要的组态。

在过程控制中，DCS要完成各种复杂的控制任务和工艺参数的采集。

如PID、前馈、串级、解耦” 甚至更复杂的过程控制等。

因此，就需要生成相应的应用程序来实现各种控制。

对于工艺参数在信号采集后要对其进行处理，这些处理也是通过模块来实现。

这些工作也要在控制组态中来完成。

因此，组态软件往往会提供各种不同类型的控制、运算模块；组态的过程就是将控制、运算模块与各个被控变量和参数进行联系，并定义控制、运算模块的参数。

组态软件还为用户提供了一定的开发手段，使用户自己用高级语言或软件提供的脚本语言，来建立符合自己的模块应用。

③画面组态画面组态是为DCS建立一个方便使用的人机界面。

通常包括两个方面:—是画出一幅或多幅能够反映被控制的过程概貌的图形；二是进行数据连接和动画连接，当现场的参数发生变化时，就可以及时的在显示器上显示出来，或者通过在屏幕上改变参数来控制现场的执行机构。

组态软件有丰富的图形库。

DCS组态说明1、桌面上双击会出现如图画面2、点击载入组态按钮（不要点其它按钮），出现登陆画面3、输入密码supcondcs（小写），按登陆键出现组态画面4、点击控制站前的+键，会展开下图画面【2】为我们平时使用的站，里面包括模拟量输入、输出、数字量输出卡件【4】为通讯站，是和和利时DCS通讯用的，我们平时不需要操作5、点击【2】SC1-1前面的+键，会展开6、I/O组态为我们平时使用的卡件，如需增加点，可以在里面添加，继续展开，我们可以看到7、其中XP313卡件为模拟量输入卡件，譬如我们平时用到的温度、流量、压力等参数，XP322为模拟量输出卡件，譬如控制气动调节阀，562-FPRU为数字量输出卡件，控制泵的启停。

8、单击任意一个卡件，右边会出现卡件上所连的点，如图：表示该卡件接的点是这六个液位计。

9、双击任意一个卡件，会出现画面点击下面的I/O点，会出现如图的画面该画面可以对现有的点参数进行修改，也可以增加点（如注释里面显示有备用的，那么就可以将备用点改成我们需要的点，如没有，表示该卡件点数已经用完）10、点击参数按钮，会出现如图画面在图中我们可以看到上限、下限和单位。

11、如需增加点，先选择一个不用的卡件，如图在位号里面输入现场实际位号，在注释里面输入中文说明，在参数里面输入量程和单位，点击退出按钮，并点击上方的按钮，并点击快速编译按钮，系统会自动编译，如无问题，会显示编译正确，完成后点击按钮，新增的点会自动下载到程序里，新增点已经完成，这时我们需要在画面中增加改点。

12、点击会出现如图画面表中流程图1、2、3、4、5、6、7和画面中的一一对应，找到你需要增加的那个点的画面，点击编辑按钮会出现流程图画面，如图显示的表示该点已经有数据源，可以复制一下，并粘贴，并点击右键，会出现动态数据设置如图：在选择位号一览点击？号，并选择IO数据，在里面选择刚新增的点，就OK了，最后进行编译、下载，并点击按钮，系统会自动发布画面。

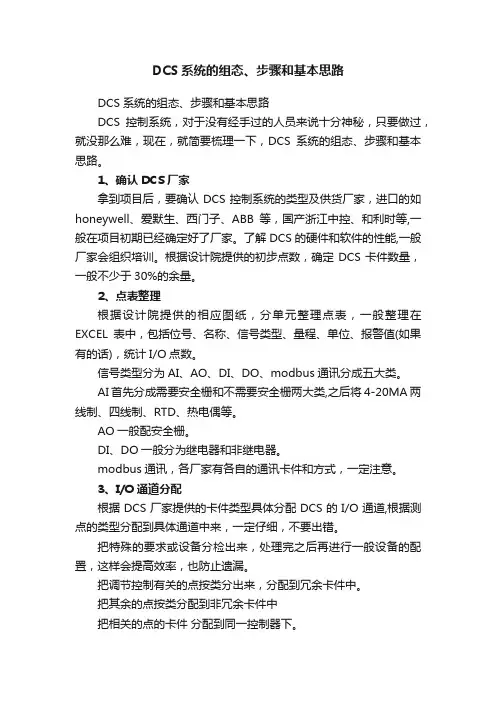

DCS系统的组态、步骤和基本思路DCS系统的组态、步骤和基本思路DCS控制系统，对于没有经手过的人员来说十分神秘，只要做过，就没那么难，现在，就简要梳理一下，DCS系统的组态、步骤和基本思路。

1、确认DCS厂家拿到项目后，要确认DCS控制系统的类型及供货厂家，进口的如honeywell、爱默生、西门子、ABB等，国产浙江中控、和利时等,一般在项目初期已经确定好了厂家。

了解DCS的硬件和软件的性能,一般厂家会组织培训。

根据设计院提供的初步点数，确定DCS卡件数量，一般不少于30%的余量。

2、点表整理根据设计院提供的相应图纸，分单元整理点表，一般整理在EXCEL表中，包括位号、名称、信号类型、量程、单位、报警值(如果有的话)，统计I/O点数。

信号类型分为AI、AO、DI、DO、modbus通讯分成五大类。

AI首先分成需要安全栅和不需要安全栅两大类,之后将4-20MA两线制、四线制、RTD、热电偶等。

AO一般配安全栅。

DI、DO一般分为继电器和非继电器。

modbus通讯，各厂家有各自的通讯卡件和方式，一定注意。

3、I/O通道分配根据DCS厂家提供的卡件类型具体分配DCS的I/O通道,根据测点的类型分配到具体通道中来，一定仔细，不要出错。

把特殊的要求或设备分检出来，处理完之后再进行一般设备的配置，这样会提高效率，也防止遗漏。

把调节控制有关的点按类分出来，分配到冗余卡件中。

把其余的点按类分配到非冗余卡件中把相关的点的卡件分配到同一控制器下。

至此点表准备好了。

4、根据I/O点数完成DCS系统硬件配置不同品牌的DCS系统硬件配置不同，但配置思路和方法是相同的：DCS系统硬件都是根据现场准确需求和DCS系统I/O点数来确定的。

DCS系统硬件配置需要完成以下内容：与控制有关进行冗余配置是提高DCS可靠性的重要手段，DCS系统冗余通常包括电源冗余、控制器冗余、通信冗余、操作站冗余和DCS系统I/O板卡冗余。

插件的配置根据系统的要求和控制规模配置主机插件（CPU插件）、电源插件、I/O插件、通信插件等硬件设备；DCS系统机笼用于安插DCS卡件模块，不同厂家的DCS系统机笼配置要求各不相同，但基本都是按照卡件数量配置相应的机笼，卡件数量固化下来后就可统计出机笼数量。

DCS系统操作指南简介DCS系统是一种分散控制系统，用于监测和控制工业过程。

本操作指南将介绍DCS系统的基本功能和操作方法。

功能一：监测工业过程DCS系统可以实时监测工业过程的各种参数和状态，例如温度、压力、流量等。

通过连接传感器和设备，系统可以提供准确的实时数据，帮助操作人员了解过程的运行情况。

功能二：控制工业过程DCS系统可以对工业过程进行精确的控制。

通过连接执行器和设备，系统可以调整操作参数以实现期望的结果。

操作人员可以使用系统提供的界面和功能进行操作，如调节阀门、开关设备等。

操作步骤1. 登录系统：打开DCS系统软件，并输入正确的用户名和密码以登录系统。

2. 导航界面：进入系统后，会进入主界面，显示重要的过程参数和控制功能。

在这里，我们可以通过导航栏访问各个功能模块。

3. 监测参数：在主界面或导航栏中找到监测参数的选项。

点击进入后，可以看到各个参数的实时数值和趋势图。

操作人员可以监测过程状态，发现异常情况。

4. 控制操作：在导航栏中找到控制操作的选项。

点击进入后，可以看到各个控制器和设备的状态。

操作人员可以进行必要的调整，如开关设备、调节阀门等。

5. 报警处理：DCS系统会对异常情况进行自动检测并生成报警信息。

在导航栏中找到报警处理的选项。

点击进入后，可以看到报警信息的列表和详细信息。

操作人员应及时处理报警情况，采取相应的应对措施。

6. 数据记录：DCS系统会自动记录过程参数和控制操作的历史数据。

在导航栏中找到数据记录的选项。

点击进入后，可以查看历史数据和生成报表。

操作人员可以根据需要分析和导出数据。

7. 退出系统：操作完成后，点击退出系统，确保账号安全。

> 注意：以上步骤根据具体DCS系统的界面和功能稍有差异，具体操作请参考系统提供的操作手册和帮助文档。

结论通过DCS系统的监测和控制功能，生产过程可以实现更严密的控制和更高效的运行。

本操作指南介绍了DCS系统的基本功能和操作步骤，帮助操作人员使用系统更加便捷和准确。

米工土木大篷车DCS系统组态流程和方法--工业自动化控制DCS系统（4）土木米工编制2021年2月19日DCS系统组态流程和方法在本文结合实例把DCS系统组态的步骤、方法和基本思路做科普介绍，希望广大工控从业人员能达到融会贯通的目的，轻松搞定DCS系统组态工作。

1、项目简介某小型热电厂包含三台75t循环流化床锅炉，两台12MW汽轮机组。

整个热控项目大概含有1000个I／O点。

2、DCS系统I/O点数统计拿到数据库之后，我们先进行DCS系统I/O点数统计，按AI、AO、DI、DO分成四个部分，AI分为4-20mA、RTD和热电偶三种，分别做上标记，一般这个工作都在Excel中完成，可以方便统计、查询，最好使用不同的背景颜色来区分。

模拟量部分要注意是否有相应的量程、单位等信息。

整理数据库的同时，我们应该注意浏览一下，看看都包含哪些设备，哪些采集点。

刚接触数据库的时候可能认为上千个点是很庞大的，随着我们对生产工艺的了解和熟悉，慢慢就会发现其实没那么多，因为大部分都是经常用的。

如果发现有不了解的，应该及时与设计院或者甲方沟通，弄清楚，防止以后带来问题。

还可以有一个方法帮助我们尽快熟悉系统和设备，那就是对照热控系统图纸，这个图纸按照工艺分成若干份，比如锅炉汽水系统、锅炉风烟系统、锅炉给水系统、除氧系统、锅炉连排系统等，数据库中的每个点都应该清楚地标记在图纸上，比如汽包水位一般采用三个测量点，都标记在汽水系统的图纸上，给水系统中也会标记。

先熟悉工艺流程，再熟悉设备，通过设备就能知道数据采集点了，这样是不是就没那么困难了？3、DCS系统硬件配置下面我们来把数据库的点整理到具体的DCS系统I/O通道，就是分配测点，前面章节已经说过了，计算机就是根据你分配的点的位置和类型，来采集数据，然后进行方案运算的，所有接下来的工作非常重要，不能有任何差错。

(1)分配测点先把特殊的要求或设备分检出来，处理完之后再进行一般设备的配置，这样会提高效率，也防止遗漏，因为在配置一般设备的时候，我们又做了一遍检查，如果有遗漏就可以及时增补，反过来做呢？也许更好吧，总之，找到一种最适合自己的工作方法是最终的目的。

dcs组态流程及要求分布式控制系统（DCS）组态流程DCS组态是一个多步骤流程，涉及确定系统要求、设计系统架构、配置系统元件以及测试和验证系统功能。

1. 确定系统要求组态的第一步是确定DCS系统的要求。

这包括：系统范围和目标，包括控制和监控的功能性能要求，例如响应时间、可靠性和可用性输入/输出（I/O）信号的类型和数量与外部系统的接口2. 设计系统架构确定系统要求后，需要设计系统架构。

这包括：选择合适的DCS平台和元件设计系统拓扑，包括控制器的数量和放置确定通信网络的类型和布局3. 配置系统元件根据系统架构，需要配置系统元件。

这包括：配置控制器，包括I/O点、控制策略和通信参数配置人机界面（HMI），包括显示和操作功能配置网络设备，例如交换机和路由器4. 测试和验证配置系统后，需要测试和验证系统功能以确保其满足要求。

这包括：单元测试，验证每个元件的单独功能集成测试，验证元件协同工作系统测试，验证整个系统符合总体要求DCS组态要求DCS组态应符合以下要求：准确性：组态必须准确反映系统的设计和功能。

清晰性：组态必须清晰易懂，使用标准化的符号和惯例。

可维护性：组态必须易于维护和更新，以应对更改和扩展需求。

可靠性：组态必须确保系统可靠且稳定地运行。

可扩展性：组态必须支持系统在未来扩展和修改，以满足不断变化的需求。

结论DCS组态是一个关键过程，对于确保系统符合需求并有效运行至关重要。

通过系统地遵循组态流程并满足相关要求，可以创建一个健壮且可靠的DCS系统。
