MCGS组态控制系统演示工程操作步骤

模拟运行与工程下载1.1 模拟运行软件安装完成后打开工程，在模拟运行时会因系统兼容性问题导致运行错误，如图1-1-1所示。

图1-1-1按照以下方法改进：A 在桌面“MCGS 模拟运行环境”上右击鼠标，选择“属性”，如图1-1-2所示；B 在弹出的对话框中选择兼容性标签页；C 在兼容模式中，勾选以兼容模式运行这个程序，并在下拉列表中选择Windows XP （Service Pack3）；D 点击确认后，重新运行模拟运行环境。

注意：当独立运行模拟环境时，同样需要将模拟环境设置为兼容模式。

当从组态环境中进行模拟运行时，需将组态环境设置为兼容模式，模拟环境可以不设置。

1.2 工程下载建议使用U盘综合功能包，确保工程可以正常下载，下面介绍具体操作方法。

制作U盘功能包：A 将U盘插入到PC机的USB接口中；B 在工具栏或者菜单工具中点击图1-2-1示按钮或按F5直接进入下载配置窗口；图1-2-1C 在弹出的下载配置窗口上，点击制作U盘综合功能包按钮。

此时，如果原先U盘中已经存在U盘综合功能包的目录或者是tpcbackup目录，会弹出已有功能包的提示窗口，点是即可覆盖，如图1-2-2所示。

D 在弹出的选项中选择第三个选项更新工程，更新MCGS选项可以不选，如图1-2-3所示。

图1-2-3E 点击确定进行U盘综合功能包的制作，制作完成后弹出成功制作的提示框。

更新工程到屏中：A 将U盘插入到mcgsTpc的USB1主口上，将屏断电重启；B 在出现滚动条且尚未走完时，点击屏的任意处，启动U盘综合功能包，如图1-2-4所示；图1-2-4C 点击是进入功能选择界面，如图1-2-5所示；D点击用户工程更新按钮，在弹出的窗口中点击开始按钮，在弹出的窗口中点击开始下载按钮进行更新，如图1-2-6所示；E 更新完成后等待屏自动重启，断电重启时可拔出U盘。

图1-2-6USB线下载：USB下载工程会因下载线或系统问题导致下载不稳定，甚至不能下载。

MCGS工控组态软件实例教程MCGS（Macro Control Graphic System）是一款功能强大的工控组态软件，可用于设计和开发人机界面（HMI）与自动化控制系统。

它提供了直观、易于使用的开发界面，使用户能够轻松创建自定义的仪表板和监控界面。

本篇文章将为您提供一个MCGS工控组态软件的实例教程，帮助您入门并了解其基本用法。

首先，在您的电脑上安装MCGS软件，并启动它。

在启动界面上，您可以选择创建一个新项目或打开一个现有项目。

在本教程中，我们将从头开始创建一个新项目。

在创建新项目时，您需要选择一个存储位置和一个项目名称。

接下来，您将被带到主界面，在这里您可以开始设计您的人机界面。

第一步是创建一个新的页面。

在主界面的"基本元件"选项卡下，您可以找到各种用于设计界面的元件。

例如，文本框、按钮、图表等。

从中选择一个元件，然后将其拖动到页面上。

接下来，您可以通过双击该元件来设置其属性。

例如，您可以设置文本框的大小、字体、颜色等。

您还可以设置按钮的样式和触发动作。

除了基本元件，MCGS还提供了丰富的图像和动画元素，以及数据显示和控制元件，如进度条、开关等。

您可以根据自己的需要添加和设置这些元件。

在设计界面时，您还可以使用排列工具和对齐功能来调整元件的位置和布局。

这将确保您的界面整齐、美观。

一旦您完成了界面的设计，您可以通过点击"运行"按钮来查看实际效果。

您也可以在MCGS软件中使用模拟数据来测试您的界面。

除了设计界面，MCGS还提供了强大的数据采集和处理功能。

您可以通过连接PLC或其他自动化设备来获取实时数据，并在界面上实时显示。

您还可以使用MCGS提供的逻辑控制和算法来处理数据，并进行报警和记录。

当您满意于您的界面设计和功能设置后，您可以将其部署到目标设备上。

MCGS支持多种目标设备，包括工控机、嵌入式系统和触摸屏等。

在部署过程中，您可以选择不同的运行模式，如全屏模式或窗口模式。

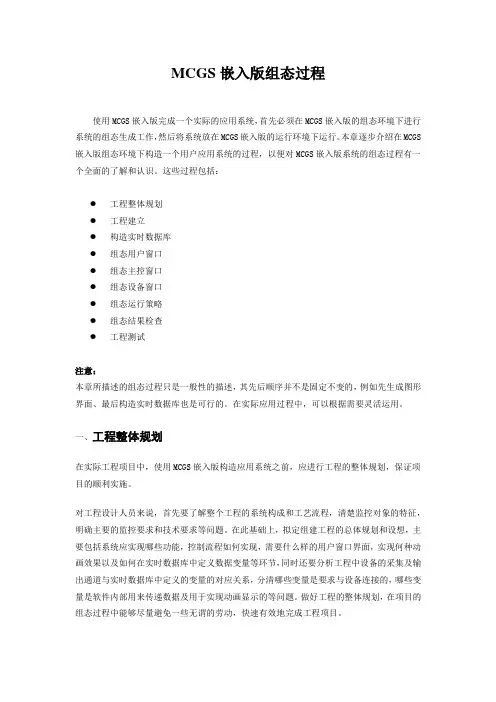

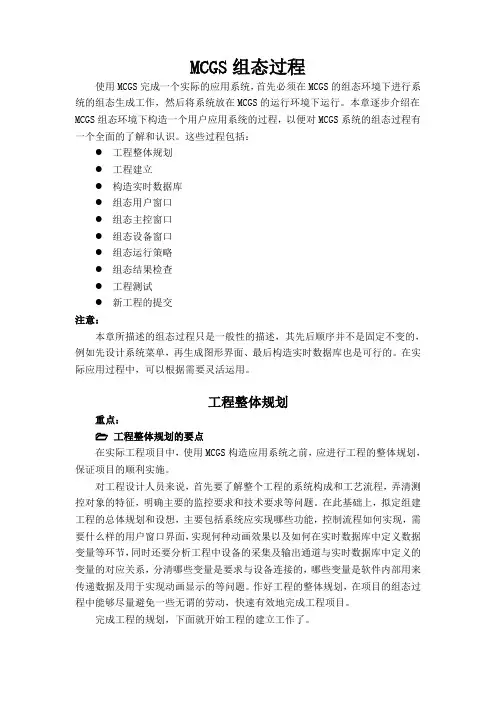

MCGS组态过程使用MCGS完成一个实际的应用系统，首先必须在MCGS的组态环境下进行系统的组态生成工作，然后将系统放在MCGS的运行环境下运行。

本章逐步介绍在MCGS组态环境下构造一个用户应用系统的过程，以便对MCGS系统的组态过程有一个全面的了解和认识。

这些过程包括：●工程整体规划●工程建立●构造实时数据库●组态用户窗口●组态主控窗口●组态设备窗口●组态运行策略●组态结果检查●工程测试●新工程的提交注意：本章所描述的组态过程只是一般性的描述，其先后顺序并不是固定不变的，例如先设计系统菜单，再生成图形界面、最后构造实时数据库也是可行的。

在实际应用过程中，可以根据需要灵活运用。

工程整体规划重点：工程整体规划的要点在实际工程项目中，使用MCGS构造应用系统之前，应进行工程的整体规划，保证项目的顺利实施。

对工程设计人员来说，首先要了解整个工程的系统构成和工艺流程，弄清测控对象的特征，明确主要的监控要求和技术要求等问题。

在此基础上，拟定组建工程的总体规划和设想，主要包括系统应实现哪些功能，控制流程如何实现，需要什么样的用户窗口界面，实现何种动画效果以及如何在实时数据库中定义数据变量等环节，同时还要分析工程中设备的采集及输出通道与实时数据库中定义的变量的对应关系，分清哪些变量是要求与设备连接的，哪些变量是软件内部用来传递数据及用于实现动画显示的等问题。

作好工程的整体规划，在项目的组态过程中能够尽量避免一些无谓的劳动，快速有效地完成工程项目。

完成工程的规划，下面就开始工程的建立工作了。

工程建立重点：建立新工程并保存MCGS中用“工程”来表示组态生成的应用系统，创建一个新工程就是创建一个新的用户应用系统，打开工程就是打开一个已经存在的应用系统。

工程文件的命名规则和Windows系统相同，MCGS自动给工程文件名加上后缀“.mcg”。

每个工程都对应一个组态结果数据库文件。

在Windows系统桌面上，通过以下三种方式中的任一种，都可以进入MCGS 组态环境：●鼠标双击Windows桌面上的“Mcgs组态环境”图标；●选择“开始”→“程序”→“MCGS组态软件”→“MCGS 组态环境”命令；●按快捷键“Ctrl + Alt + G”；进入MCGS组态环境后，单击工具条上的“新建”按钮，或执行“文件”菜单中的“新建工程”命令，系统自动创建一个名为“新建工程X.MCG”的新工程（X为数字，表示建立新工程的顺序，如1、2、3等）。

MCGS组态软件教程
MCGS（Machine Control Graphical System）是一款用于工业自动化领域的组态软件，通过它可以进行机器设备的监控和控制。

本文将为您详细介绍MCGS的使用教程。

第二步，新建一个项目。

在MCGS软件中，一个项目就是一个设备的组态界面。

点击软件菜单栏上的“文件”选项，然后选择“新建”来创建一个新的项目。

在弹出的对话框中，可以设置项目的名称和存储路径。

第三步，创建设备界面。

在项目中，您需要创建一个设备界面来显示和控制设备的状态。

在软件界面的左侧有一个工具箱，里面有多种控件可以使用。

选择适合您需求的控件，并将其拖放到设备界面上。

可以调整控件的大小和位置，以满足您的需求。

可以使用文本框、按钮、图表等控件来显示和控制设备。

第四步，配置设备参数。

在设备界面上，点击右键选择“属性”来配置控件的参数。

可以设置控件的位置、大小、颜色等属性。

还可以为控件添加事件，例如点击按钮时执行一些操作。

在控件属性中，还可以配置与设备通信的参数，例如设备的IP地址、端口号等。

MCGS 组态控制系统演示工程操作步骤一、创立新工程1、双击桌面中的图标，进入MCGS组态环境工作台，如图 1 所示。

2、点击图 1 中的“新建窗口” ，出现“窗口0”图标。

3、点击“窗口0”鼠标右键，选择“属性”，依据图 2 进行设置，则窗口名称变成“水箱液位控制系统” ，如图 2 右图所示。

图2二、画面设计1、在“水箱液位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，翻开【对象元件管理】中的【储蓄罐】，选择罐 17，点击确立。

如图 3 所示，则所选中的罐出此刻桌面的左上角，用鼠标改变其大小及地点。

图32、依据相同的方法，【储蓄罐】选中 2 个罐（罐 17，罐 53），【阀】选中2 个阀（阀58，阀44）， 1 个泵（泵40）。

按图 4 搁置。

图 43、选中工具箱中的【流动快】按钮，单击鼠标并挪动光标搁置流动快。

如图 5 所示设置流动快。

图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。

图65、增添文字，选中工具箱中的【标签】按钮，鼠标的光标变成“十字”形，在窗口任意地点拖曳鼠标，拉出一个必定大小的矩形。

成立矩形框后，鼠标在其内闪耀，可直接输入“水箱液位控制系统演示工程”文字。

选中文字，鼠标右键【属性】，按图7 设置。

图76、点击菜单中的，可更改字体大小。

按图 5 增添其余文字。

三、 MCGS 数据对象设置2、单击工作台【及时数据库】按钮，进入【及时数据库】窗口。

单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增添新的数据对象。

双击选中对象，按图 8 设置数据对象属性。

图 83、依据图 9 设置其余数据对象属性。

图 94、双击【液位组】，存盘属性按图10 设置，组对象成员按图11 设置。

图 10图 11四、动画连结（一）水罐动画连结1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图 12 所示。

图 122、单击【动画连结】，选中折线，则出现。

MCGS组态软件触摸屏简单使用步骤本教程旨在制作TPC7062KS型号触摸屏简单控制按钮和输出指示1、软件安装找到对应的文件夹，运行里面的SETUP.EXE，全部默认设定，直至完成，插上TPC7062KS的USB下载线，自动安装驱动程序。

将触摸屏和PLC相连接，在YL-235A中，触摸屏通过COM口直接与PLC的编程口连接，所用的通讯电缆采用PC-PPI电缆，见下图。

2、打开桌面上的，界面如下：点击新建按下确定在实时数据库里，新增对象，双击名字，可进行属性的修改，如下图，我们这里新增5个，分别为启动按钮，停止按钮，运行指示、停止指示、报警指示。

最后完成如下图3、双击设备窗口的设备窗口将双击左边的通用串口父设备和西门子s7-200ppi双击通用串口父设备0，进行属性设置■串口端口号（1～255）设置为： 0 - COM1；■通讯波特率设置为：6-9600；■数据位位数设置为：0-8；■停止位位数设置为：0-１；■数据校验方式设置为：2–偶校验；■其它设置为默认。

双击“西门子_S7200PPI”，进入设备编辑窗口，如下见图。

默认右窗口自动生产通道名称I000.0—I000.7,可以单击“删除全部通道”按钮给以删除。

接下进行变量的连接，这里以“启动按钮”变量进行连为例说明。

①单击“增加设备通道”按钮，出现下图所示窗口。

参数设置如下：■通道类型： M寄存器；■数据类型：通道的第00位■通道地址：1；■通道个数：2；■读写方式：读写。

②单击“确认”按钮，完成基本属性设置。

③双击“只读M001.0”通道对应的连接变量，从数据中心选择变量：“启动按钮”。

用同样的方法，增加其它通道，连接变量，如图，完成单击“确认”按钮。

关掉窗口，保存。

在用户窗口里新建两个窗口，在窗口属性里分别命名为欢迎界面和控制窗口，可以修改背景颜色。

双击新建的窗口，进行编辑点击工具箱中的，进行标签制作双击制作完成的标签，执行属性设置。

单击工具条中的“工具箱”按钮，打开绘图工具箱。
