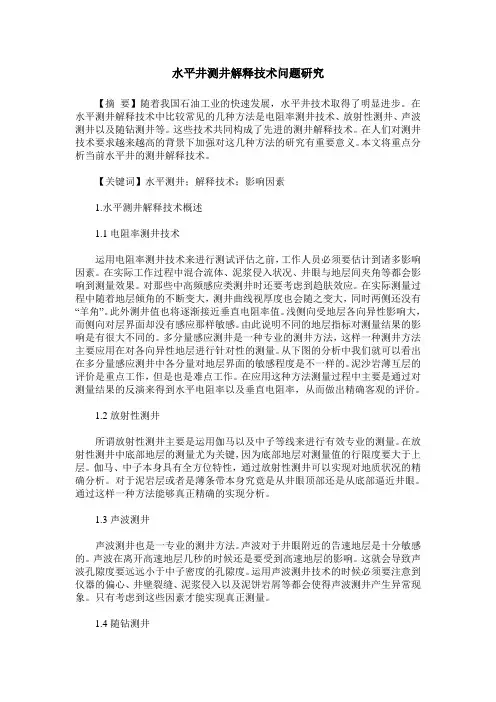

水平井测井解释技术问题研究【摘要】随着我国石油工业的快速发展，水平井技术取得了明显进步。
在水平测井解释技术中比较常见的几种方法是电阻率测井技术、放射性测井、声波测井以及随钻测井等。
这些技术共同构成了先进的测井解释技术。
在人们对测井技术要求越来越高的背景下加强对这几种方法的研究有重要意义。
本文将重点分析当前水平井的测井解释技术。
【关键词】水平测井；解释技术；影响因素1.水平测井解释技术概述1.1电阻率测井技术运用电阻率测井技术来进行测试评估之前，工作人员必须要估计到诸多影响因素。
在实际工作过程中混合流体、泥浆侵入状况、井眼与地层间夹角等都会影响到测量效果。
对那些中高频感应类测井时还要考虑到趋肤效应。
在实际测量过程中随着地层倾角的不断变大，测井曲线视厚度也会随之变大，同时两侧还没有“羊角”。
此外测井值也将逐渐接近垂直电阻率值。
浅侧向受地层各向异性影响大，而侧向对层界面却没有感应那样敏感。
由此说明不同的地层指标对测量结果的影响是有很大不同的。
多分量感应测井是一种专业的测井方法，这样一种测井方法主要应用在对各向异性地层进行针对性的测量。
从下图的分析中我们就可以看出在多分量感应测井中各分量对地层界面的敏感程度是不一样的。
泥沙岩薄互层的评价是重点工作，但是也是难点工作。
在应用这种方法测量过程中主要是通过对测量结果的反演来得到水平电阻率以及垂直电阻率，从而做出精确客观的评价。
1.2放射性测井所谓放射性测井主要是运用伽马以及中子等线来进行有效专业的测量。
在放射性测井中底部地层的测量尤为关键，因为底部地层对测量值的行限度要大于上层。
伽马、中子本身具有全方位特性，通过放射性测井可以实现对地质状况的精确分析。
对于泥岩层或者是薄条带本身究竟是从井眼顶部还是从底部逼近井眼。
通过这样一种方法能够真正精确的实现分析。
1.3声波测井声波测井也是一专业的测井方法。
声波对于井眼附近的告速地层是十分敏感的。
声波在离开高速地层几秒的时候还是要受到高速地层的影响。
论水平井钻井的测井地质导向方法与技术摘要：领先的钻井和采油技术-----水平井钻井，对油田的开发具有划时代的意义。
水平井钻井技术的适用性和先进性，是油藏地质研究和钻完井技术、采油作业技术的有机结合，在油田施工作业中发挥更加重要的作用。
积累水平井钻井的经验资料、参照水平井钻井历史数据、建立预测模型归纳地质特征，为以后水平井钻井奠定了坚实的基础。
关键词：水平井应用局限前景一、测井地质导向方法与技术的意义与效益地质导向钻井施工过程中，技术人员将井下动力钻具和可调径稳定器与地质仪器有机的结合起来，使地质参数测量点与钻头之间的距离有效的减短，地层中的变化数据及早的传输上去，这样控制了钻头的轨迹，有效地避开油与气、油与水的分界点，有利于钻头穿行于油气层的上界或下界，降低了开发完井的费用，提高了单油井的产量，从而提高了施工的效益。
油田施工作业中，以前没有引起重视的小油层、断块油层、认为缺乏开采价值的油层随着水平井钻井技术的推广应用，石油公司改变了陈旧的观念，运用先进的水平井钻井科学技术，降低了开发成本，减少了资金投入，对薄油层进行了有效开采提高了效益，提高了勘探开发效率，获得了丰厚经济利润。
二、测井地质导向方法与技术的实际应用钻井工业是以开发地下石油资源为最初目的的，科学技术的发展、长远宏观的眼光、经济观念的改变促使人们改变陈旧的工作方式，追求更高经济效益。
在实际施工过程中，人们逐渐发现普通的直井、定向井在采油中受到很大的局限，不能彻底完整的实现施工目的，投资大、效益低的弊病逐渐显现出来，只有改变以前的采油方式，才能最低限度减少钻井的数量，而开采出最大限度的石油，获得最大的回报，减轻对环境的影响，成为人们关注的热点问题。
随着科学技术的不断推进，而水平井钻井技术的应用，恰恰改变了这一问题，它改变了井身与储层的接触面积，改变了储层的流动条件，水平井段由垂直井段的转变的施工难度由大逐渐变小。
技术人员对钻井过程中的测量技术随物理学中重力场的开发，测量地磁场测量方位角准确性的提高，天体坐标系测量的变化逐渐提升，井眼轨迹得到了有效的控制，针对不同的井眼轨迹状况及时控制并调整井眼轨迹，圆满实现了地质目的。
油田浅层水平测井及射孔技术分析在现代化技术应用在各个领域过程中，油田企业应对原有的采油技术进行创新改革，以便提升采油效率，推动企业快速发展。
现阶段浅层水平测井技术以及射孔技术，广泛应用在油田采油工程中，上述两种技术既能稳定石油开采环境，避免对生态造成巨大的破坏，还能显著提升采油效率。
本文围绕油田浅层水平测井及射孔技术展开讨论，为油田企业应用上述技术提供参考依据。
标签：浅层水平井;测井技术;射孔技术引言在社会和经济发展过程中，石油是各领域重要的资源，其战略意义十分重要。
我国十分重视石油资源开发，在石油开采过程中，根据油田实际情况，采用水平测井及射孔技术，既要保证石油的开采效率，还要满足阶梯式水平井开采需求。
在石油资源不断开采过程中，水平井技术配合使用射孔技术，在完善和优化原有的开采技术的同时，显著提升石油资源的开采效率。
一、射孔技术使用聚能器材放入到指定的采油井中，在预先设定好的埋置埋置炸药，通过爆破的方式在井下的指定位置进行开孔作业，完成爆破开孔后，井下储存的石油资源，在开孔位置流出，工作人员使用采油设备收集石油。
射孔技术不仅应用在石油开采中获得良好的效果，还能在特殊领域，如水源环境、煤炭环境等，都能获得开采的资源。
我国许多油田企业广泛使用射孔技术，需要使用聚能射孔器材的同时，根据开采实际环境需求，还会使用枪弹式射孔器。
在对发达国家应用的射孔技术进行研究发现，许多石油企业使用水流射孔器。
使用射孔技术开采石油过程中，需要精准控制射孔层的位置，并且每次发射率，以单层为标准应超过90%。
二、浅层水平测井的工艺技术（一）传输过程中所应用的技术完成石油开采进入到传输环节，传输过程应用的技术，一般按照类型分为以下几种：一，若传输过程保持在大角度状态，通常指水平位移距离较长，需要工作人员认真检测井下作业情况，以便准确的完成对接工作;二，若传输过程中需要配置保护电缆，或者采油井处于裸眼状态时，需要经过长距离的传输，才能完成传输任务。
水平井测井解释技术自20世纪80年代初具有工业应用价值的水平井在欧洲诞生后，水平井技术就迅速席卷石油钻采行业。
水平井技术在新油田开发和老油田调整挖潜上成效显著,它可降低勘探开发成本、大幅度提高油气单井产能和采收率等，以其投资回收率高、适用范围广泛的优点得到了全世界的青睐。
然而水平井无论在钻井、测井还是开采诸方面都是一个新的技术领域。
就测井而言，井的类型和完井方式直接影响测井仪器的输送方法，而水平井中重力与井轴方向相垂直以及井周围空间的非对称性使井下流动状态与垂直井极不相同，造成常规测井仪器在水平井中性能指标下降、响应机理发生变化、测井解释模型也随井眼位置不同而复杂化，这些都对测井提出了新的要求，同时也孕育着新的研究方向和课题。
1 水平井与直井测井环境的差异水平井不同于垂直井，其井眼也并非完全水平，井眼或地层也不会恰好位于设计所在位置。
在这个较为特殊的环境里，测井环境与垂直井有很大的差别，要充分考虑需要考虑井眼附近地层的几何形状、测量方位、重力引起的仪器偏心、井眼底部聚集的岩屑、异常侵入剖面、以及地层各向异性等的影响。
1.1 泥饼的差异在水平井中，井眼下侧的泥饼比较容易与固相滞留岩屑混层，形成相对较厚的岩屑泥饼层，该岩屑泥饼层对径向平均测井仪器影响不大;但对定向聚焦测井仪器影响较大，该类仪器沿井眼下测读数时，不能准确有效地反映出地层的真实响应。
1.2 侵入的差异在直井中,将侵入剖面简化为以井眼为轴心线的圆柱体;在水平井中，由于地层的各向异性存在,侵入剖面比较复杂,主要呈非对称侵入分布,需区别分析。
以原生孔隙为主的储层中,因原始沉积在平面上和垂向上存在明显的差异性,一般情况下,储层平面上渗透率大于垂直方向上的渗透率。
因此，水平方向最初的侵入比垂直方向的侵入要深,其侵入剖面可简化为以井眼为中心线的椭球体。
以次生孔隙为主的地层中,比如裂缝孔隙性孔隙型储层,井眼周围的地层渗透性存在着各向异性，形成更为复杂的侵入剖面。
水平井测井工艺技术分析及应用摘要：众所周知，水平井井身的结构比较特殊，因此采用常规的电缆测井方式很难实现测井。
现阶段，油管输送法、水力输送法、挠性管道输送法等是常见的生产测量方式，但每种方法都各有利弊。
本文在对水平井生产测井进行分析时，侧重于水力输送法，这主要是因为水力输送法自身的特点比较适用于水平井测井。
关键词：水平井；测井技术目前，水力输送法具有容易污染油层，输送距离也相对较短的缺点，因此不适用于带压测井；但水力输送却因工艺简单、成本低等优势在水平井和大斜度井中得到了广泛的应用，并形成了独具特色的测试技术和工艺。
1 水平井测井技术概述水平井钻井技术在国内外石油勘探开发中有着很重要的地位，目前广泛地应用于石油生产中。
水平井钻井技术有其独特的优势，例如能够更加有效地贯穿天然裂缝消除直井径向堵塞，增加泄油面积，提高油田采收率，更好的扩大采油范围，加大油层产能，有效降低开采成本等。
但是，水平井测井技术相对传统直井有着很大的区别，测井响应更加复杂，受环境影响影响较大。
为了更加准确合理的对水平井进行测井解释评价是国内外专家学者的研究重点。
对于油田开采方案的设计、单井产量的提高以及有效的节约开采成本，水平井测井技术起到了至关重要的作用。
水平井有着极大的工业价值，未来水平井将成为最重要的钻井类型。
2 水平井技术发展现状水平井是一种水平贯穿地层的井，有些时候为了符合一些井段某种特别的需求，井倾角需要大于90°，会有向上翘的趋势。
水平井的井眼轨迹与水平层面近乎平行，根据曲率半径的大小可将水平井分类，设计井眼曲率小于6°/30m的水平井为长半径水平井、设计井眼曲率为（6°~20°）/30m的水平井为中半径水平井、设计井眼曲率为（20°~60°）/30m的水平井为中短半径水平井、设计井眼曲率为（60°-300°）/30m的水平井为短半径水平井。
浅析水平井生产测井解释方法研究在油田开采过程中，采用水平井生产技术，能够提高石油资源的利用率，保证油气采收率。
基于此，本文主要分析水平井生产测井解释方法，希望能够给油气开发的相关工作人员提供一定的参考与帮助。
标签：水平井；生产测井；解释方法由于水平井具有安全稳定、操作简单、成本较低等特点，已经被人们广泛应用于各大油田当中。
为了有效保证石油的生产质量，采用水平井生产测井方法具有至关重要的作用。
因此，本文主要研究水平井生产测井解释方法，从而促进水平井测井资料能够更加快速的得到应用。
1 水平井生产测井模型的建立在建立水平井生产测井模型的过程当中，层流分支模型的建立具有非常重要的作用，水平井生产测井模型的建立主要依靠于层流分支模型的建立。
在建立层流分支模型的过程当中，为了保证石油等资源能够得到更好的利用，将轻流相与重流相分开，要保持轻流相在上部流动，重流相在下部流动。
动量守恒方程如下：在动量守恒方程当中，Ao、Aw分别代表的是油气相与水相的流动面积，So、Sw、Si分别是油气井筒截面周长与油管井筒的接触面积、水井与油气筒的接触面积、井筒与油气的接触和油水混合接触周长。
Θ是油气井筒与水相之间的倾斜角。
油气密度与水相密度用Po与Pw表示。
在建立模型的过程当中，需要根据油气与水相的实际情况，采用合理的计算方式，为了保证进一步提高计算数据的准确性，在计算完毕之后，需要进行二次核算，从而保证模型建立工作能够更加顺利的进行。
2 水平井生产测井解释方法研究2.1 水平井生产测井流体基础数据为了有效保证水平井生产模型的稳定性，需要确保测井数据的精确性，并详细了解井筒内部的液体流动状态，在保证液体稳定流动的条件下，将油气与水相分离开来，通常情况下，油气应该在上面，水相在下面。
根据大量的研究数据表明，油气与水相的分离界面一共有三种形态，分别是水平的、波浪状与水汽状的，在实际应用当中，水汽状与波浪状常常混合在一起。
测井解释人员采用水平井生产测井解释方法时，需要严格控制油气与水相的分离界面，减少油气的浪费，提高油气与水相的利用率。
水平井测井解释评价技术论文导读：水平井技术自诞生以来。
水平井测井解释评价技术现状。
其处置原则是先把水平井测井资料转换为井眼轨迹信息和储层特性参数信息。
井眼轨迹，水平井测井解释评价技术研究。
关键词：水平井，测井解释，井眼轨迹引言水平井技术自诞生以来，就在长庆石油行业取得迅速普及。
水平井可以大面积贯穿天然裂痕，增加泄油面积，提高单井的控油半径，减少底水锥进和气锥进等，极大限度的开采储层，提高单井产量和原油采收率，是油田高效开发的最重要的技术之一。
1．水平井测井解释评价技术现状水平井钻井在国内的发展超级迅速,水平井的解释技术也相应取得了较大进展。
国内已钻的水平井主要散布于长庆、大庆等油田。
相对说来,中石油长庆油田由于水平井技术起步比较晚,但近几年进步迅速，每一年的完钻井数较多,其水平井的解释技术也处于较高水准,已开发成功的水平井咨询系统可绘制井轨迹平面投影图、空间投影图、测井曲线垂深校正图、井轨迹测井曲线图、井轨迹测井功效显示图等图件；其研制的水平井成图系统软件在井眼轨迹空间展布、井眼轨迹与地层关系对比等方面显示出实用和直观的特点,而在三维非均质地层模型中的电法数值模拟方式及大斜度井测井响应校正等应用上取得相当做效。
国外在水平井技术发展方面跟国内差距不大。
当前，水平井已不单单只用于油田的开发,它在油田的勘探特别是新区的地层评价中也正发挥出愈来愈重要的作用。
因此,提高数据收集技术水平、发展和完善水平井测井方式进而提升水平井测井解释技术水平是中国测井界所面临的艰巨的任务。
2．水平井测井解释面临的问题目前长庆利用的测井仪器绝大多数是以直井眼轴对称地层为对象设计的，按照其径向探测特征大体上可分为两类（图1）：径向平均型测井仪、定向聚焦型测井仪。
径向平均型测井仪包括双感应、双侧向、自然伽马、声波、中子等，定向聚焦型测井仪包括密度、微球形聚焦、倾角仪等。
（a）径向平均型（b）定向聚焦型图1 常规测井仪器探测特征类型在垂直井中，一般情况下地层模型可以假定为各向同性的均质体，测井仪器轴垂直或近似垂直于地层水平面,无论是地层、井眼仍是泥浆侵入形状均以为是绕仪器轴旋转对称的，仪器一般探测的是平行于地层层理的地层参数特征；对于水平井，与仪器轴垂直方向的地层多数情况下再也不是各向同性的均质体了，而是各向异性的非均质体，仪器一般探测的是垂直于地层层理的地层参数特征；同时，由于井眼和泥浆侵入形状等的对称性也再也不存在了，水平井泥浆侵入规律难以掌握，很难进行有效的校正。
