机柜安装指南:
安装时用工具插入支脚圆孔中，以方便旋转。
1、将机柜底板翻转，装上滚轮和支脚。
2、安装底座。
3、
4、装门框（注意，前门和后门门框一定不能把上下搞反，也要注意前后的区别。
）
注意：图中划圈部分的螺口应该朝上。
5、安装固定侧门门框用的横条。
注意：如图中画出所示，竖条因该装在紧接着底板镙锚后面。
6、
7、安装加固机柜用的竖条。
注意：顶板的螺口必须和侧面横条上的上方螺口吻合。
6、安装风扇和顶板，调节镙口位置，使风扇和顶板的镙口相吻合,拧紧螺丝。
7、最后安装侧门和前后门。
安装好的机柜图片。
机房机柜内的空间规划及理线方法机房机柜内的空间规划及理线方法我们做弱电工程的都需要规划机柜内的设备摆放顺序，如何做好网格机房机柜、机架内的空间规划呢?本文的思路大家可以参考一下。
一、规划说明网格机房机柜、机架(以下简称机柜)均按照标准的42U机柜考虑。
其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列(如个别机柜中没有该类配线架则空间预留，不得占用);另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线电话的顺序排布; 中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线电话、无线网络、设备管理网络、有线网络的顺序排布;其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。
二、具体设计如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及电话，将设备管理网络及无线网络打到第二个机柜上。

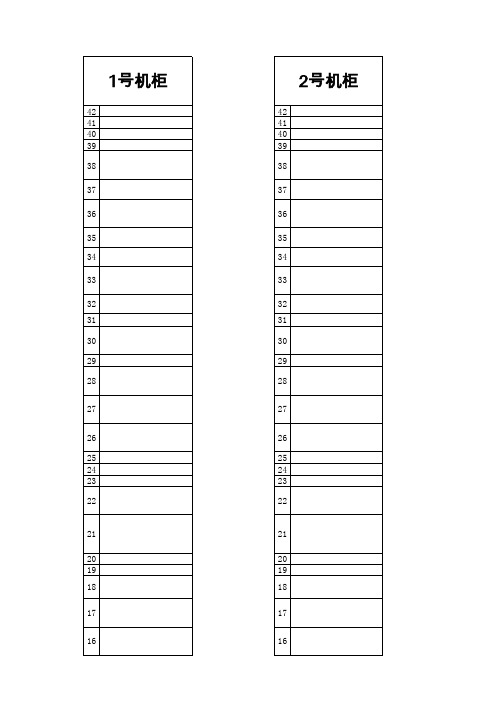

具体如下图所示：竖井内一个机柜的排列三、网格机房机柜及机架安装金属底座及线缆固线方式机柜采用下进线方式机柜下方应安装金属底座，标准底座尺寸为(600*600*300)mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈(均为1.5米)。
底座边缘尺寸及颜色应与机柜相同。
如下图所示：机柜采用上进线方式由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。
机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。
每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。
机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。
标准机柜安装控尺寸参数
1. 机柜尺寸：
- 高度：标准机柜高度为42U，每个U的高度为44.45mm。
- 宽度：标准机柜宽度为600mm或800mm。
- 深度：标准机柜深度为1000mm或1200mm。
2. 机柜前后门尺寸：
- 前门宽度：标准机柜前门的宽度与机柜宽度一致。
- 后门宽度：标准机柜后门的宽度与机柜宽度一致。
- 前后门高度：标准机柜前后门的高度与机柜高度一致。
3. 机柜内部空间尺寸：
- 机柜内部宽度：标准机柜内部宽度为机柜宽度减去两侧壁厚的距离。
- 机柜内部深度：标准机柜内部深度为机柜深度减去后门壁厚的距离。
- 机柜内部高度：标准机柜内部高度为机柜高度减去底部底板和顶部天棚的厚度。
4. 机柜侧板尺寸：
- 侧板宽度：标准机柜侧板的宽度与机柜宽度一致。
- 侧板高度：标准机柜侧板的高度与机柜高度一致。
- 侧板厚度：标准机柜侧板的厚度一般为1.5mm。
5. 其他参数：
- 前后立柱厚度：标准机柜前后立柱的厚度一般为2mm至3mm。
- 顶部天棚厚度：标准机柜顶部天棚的厚度一般为1.5mm至2mm。
- 底部底板厚度：标准机柜底部底板的厚度一般为1.5mm至2mm。
- 扉门玻璃厚度：标准机柜扉门玻璃的厚度一般为5mm至6mm。
- 扉门铝框宽度：标准机柜扉门铝框的宽度一般为20mm至25mm。
请注意，以上尺寸参数仅供参考，实际机柜的尺寸和参数可能会因不同品牌和型号而有所差异。
在选择和安装机柜时，应根据具体需求和实际情况进行确认。
机房机柜内的空间规划及理线方法机房机柜内的空间规划及理线方法我们做弱电工程的都需要规划机柜内的设备摆放顺序，如何做好网格机房机柜、机架内的空间规划呢?本文的思路大家可以参考一下。
一、规划说明网格机房机柜、机架(以下简称机柜)均按照标准的42U机柜考虑。
其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列(如个别机柜中没有该类配线架则空间预留，不得占用);另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线电话的顺序排布; 中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线电话、无线网络、设备管理网络、有线网络的顺序排布;其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。
二、具体设计如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及电话，将设备管理网络及无线网络打到第二个机柜上。
具体如下图所示：竖井内一个机柜的排列三、网格机房机柜及机架安装金属底座及线缆固线方式机柜采用下进线方式机柜下方应安装金属底座，标准底座尺寸为(600*600*300)mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈(均为1.5米)。
底座边缘尺寸及颜色应与机柜相同。
如下图所示：机柜采用上进线方式由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。
机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。
每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。
机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。
服务器机柜内部设备参考实图网络的建设离不开机房，一方面机房提供了网络的汇聚，通过核心层的交换路由设备将千百个离散的信息点连接到一起;另一方面机房中的服务器为企业内部提供了各种必要的服务，WWW服务器，MAIL服务器，数据库服务器等等均放置在机房中。
服务器等设备如何放置呢?买个桌子摆在上面吗?如果是一台两台的话可以找个通风散热方便的地方，但如果是十几台甚至是几十台设备的话，如何保证这些设备的安全与正常运行呢?——这就需要使用机柜了，他也是今天我要为大家详细介绍的主角。
小提示:机柜有什么好处呢?就好象物品要放到箱子中整齐的码放和上锁保管一样，服务器等设备也要放到专门的储存介质中才能更有效的管理他们。
机柜就是这个作用，他可以最大限度的节约空间，最有效的保证服务器和交换设备的正常运行，最好的提供设备的散热性。
因为专业公司的设备都是放到机柜中进行管理的。
为了让读者有一个大概印象笔者使用数码相机拍摄了所在公司中心机房中的图象。
第一眼：进入中心机房可以看到所有的服务器和核心交换设备都整齐的放置在机柜中，机柜和我们常见的柜子一样，呈现长方体形状。
笔者所在公司机柜中放置了专门的WWW服务器和MAIL服务器还将核心交换设备也放到了相应的机柜中。
（如图1）远程嘉和机柜图1第二眼单个机柜的正面有一个门，门上会安装一个钥匙孔，可以通过这个锁保证机柜中设备的安全。
打开门后可以看到服务器和显示器还有键盘鼠标整体的摆放在机柜的隔断中。
（如图2）图2第三眼对于放置核心路由交换设备的机柜结构和放服务器的不同，他的隔断放置更加随意，可以在安装时根据需要自由组合。
（如图3）图3第四眼在每个机柜的最上面有一个帮助设备散热的风扇，一个四个大风扇接上电源后就可以24小时*7天的为设备服务，当然如果设备不多的话可以将风扇的电源关闭以节省电力资源。
（如图4）图4第五眼由于放置服务器的机柜最常见所以我们选择这种机柜一步步进行介绍。
在风扇的下面是显示器和键盘设备。
