完整的液压系统设计毕业设计1. 引言液压系统在工程领域中具有广泛的应用，特别是在机械制造、航空航天、汽车制造等领域中。
本文档旨在设计一个完整的液压系统作为毕业设计，并提供系统设计的详细说明。
2. 设计目标本设计的目标是创建一个可靠、高效的液压系统，满足以下需求：•传递大量的力和动力；•控制和调节工作负载；•提供良好的工作稳定性；•实现节能和环保。
3. 系统设计3.1 系统结构我们的液压系统将包含以下主要组件：1.液压泵：负责将液体加压并输送到液压马达或液压缸；2.液压马达或液压缸：负责将液压能转化为机械能，实现力的传递及工作载荷控制；3.液体储存装置：用于储存液体并平衡系统压力；4.液压阀门：用于控制液体流动和压力，实现系统工作的调节和控制；5.传感器和仪表：用于监测和测量液压系统的压力、流量、温度等参数。
3.2 液体选择在设计液压系统时，我们需要选择合适的液体作为工作介质。
一般情况下，液压系统常采用液体油作为工作介质，因为它具有良好的润滑性、稳定性和耐高温性能。
对于不同的应用场景，需要考虑液体的黏度、温度范围、氧化稳定性以及环境友好程度等因素。
3.3 液压元件选型为了实现液压系统的设计目标，我们需要对液压元件进行合理的选型。
液压泵、液压马达或液压缸、液压阀门等元件都有不同的类型和规格可供选择。
在选型过程中，需要考虑力的传递要求、流量和压力范围、工作稳定性以及适应特定工况的能力等因素。
3.4 系统控制在液压系统设计中，系统的控制是十分重要的。
通过合理的控制方法和策略，可以实现对液体流动、压力和工作负载的准确控制。
常用的液压系统控制方法有手动控制、自动控制和比例控制等。
根据具体需求，选择适合的控制方式可以提高系统的稳定性和性能。
4. 系统优化为了提高液压系统的工作效率和节能性，我们可以进行进一步的优化。
以下是一些常见的系统优化方法：•使用高效节能的液压泵和液压马达；•优化液体流动路径，减小能量损失；•采用高效的液压阀门和控制系统，减小能量损耗；•合理设计系统布局和管路，减小摩擦损失；•控制液压系统的工作温度，在适当的范围内减小能量损失。

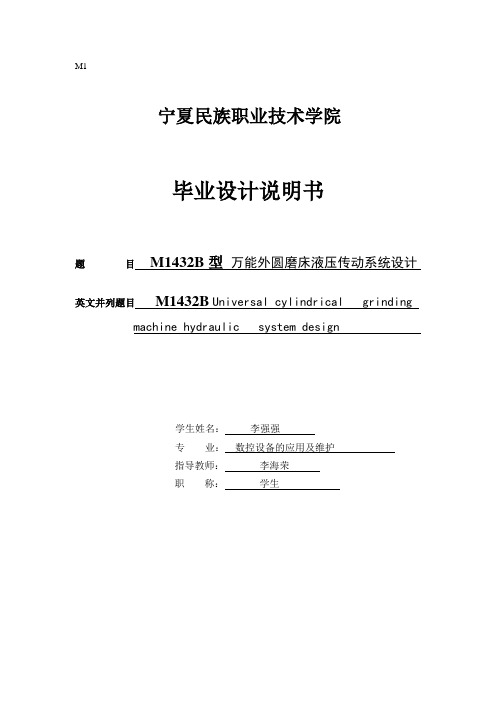

M 1 宁夏民族职业技术学院毕业设计说明书题目M1432B型万能外圆磨床液压传动系统设计英文并列题目M1432B Universal cylindrical grinding machine hydraulic system design学生姓名：李强强专业：数控设备的应用及维护指导教师：李海荣职称：学生M1432B型万能外圆磨床传动系统设计说明书万能外圆磨床是一种可以磨削外圆，加上附件又可以磨削内圆的机床。
这种磨床具有砂轮旋转，工件旋转，工作台带动工件的往返远动和砂轮架的周期切入远动，此外砂轮架还可以快速进退，尾架顶尖可以伸缩。
在这些运动中，除了砂轮与工件的旋转有电机驱动外，其余的运动均由液压传动来实现。
在所有的运动中，以工作台往复运动要求最高，它不仅要保证机床有尽可能高的生产效率还应保证换向过程平稳，换向精度高。
一般工作台的往复运动应满足以下要求：（1）较宽的调速范围能在0.05~4m/min范围内无级调速高精度的外圆磨床在修整砂轮时要达到10~30mm/min的最低稳定速度;（2）自动换向在以上速度范围内应能进行频繁换向，并且过程平稳；（3）换向精度高同一速度下，换向点变动量应小于0.02mm；不同速度下，换向点的变动量应小于0.2mm;（4）端点停留外圆磨削时砂轮一般不超越工件，为避免工件两端由于磨削时间短而出现尺寸偏大的情况，要求工作台在换向点能作短暂停留，停留时间应在0~5s范围内可调；随着科技步伐的加快，液压技术在各个领域中得到了广泛应用，液压系统已成为主机设备中最关键的部分之一。
本文主要研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。
设计时，必须从实际情况出发，有机地结合各种传动形式，合理选择换向回路的形式，充分发挥液压传动的优点，设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
M1432B型系综合M131W和M1432A的优点进行改进的，是一种手动操纵、电气、液压控制的万能外圆磨床。
万能外圆磨床液压系统及主油缸的设计毕业设计万能外圆磨床液压系统及主油缸的设计毕业设计Diploma Work (Project) Title: The Design of Hydraulic System and Master Cylinder for Universal Cylindrical Grinder Grade also can be processed to brittle materials such as glass, granite stone. Grinding can grind something which is high-precision or low surface roughness, also can carry out efficient grinding, such as powerful grinding, etc. Grinder is the most specious among all mental cutting machines. And among them, cylindrical grinder is the most widely used grinder which can be processing various cylindrical and round conical outer surface and shaft shoulder end of the grinder. And universal cylindrical grinder also contain semi-atuo grinding attachment, grinding internal holes and taper larger inside the cone. According to design parameters given by the task book, we designed for the universal cylindrical grinder hydraulic press hydraulic system, and also introduced the working principle of the hydraulic system and component selection, and calculated the structure size of the main fuel tank, and then check and analysis the results of the calculation. Finally, we analysis the hydraulic system common failure and give some ideas to deal with it.[Key words] Universal Cylindrical Grinder Hydraulic System Hydraulic cylinder 1 绪论1.1 课题背景尽管当今液压技术面临着来自电气传动及控制技术的新竞争和绿色环保的新挑战，但是由于其独特的技术优势，使其在国民经济发展中，将仍然发挥无可替代的重大作用。
M1宁夏民族职业技术学院毕业设计说明书题目M1432B型万能外圆磨床液压传动系统设计英文并列题目M1432B Universal cylindrical grinding machine hydraulic system design学生姓名：李强强专业：数控设备的应用及维护指导教师：李海荣职称：学生M1432B型万能外圆磨床传动系统设计说明书万能外圆磨床是一种可以磨削外圆，加上附件又可以磨削内圆的机床。
这种磨床具有砂轮旋转，工件旋转，工作台带动工件的往返远动和砂轮架的周期切入远动，此外砂轮架还可以快速进退，尾架顶尖可以伸缩。
在这些运动中，除了砂轮与工件的旋转有电机驱动外，其余的运动均由液压传动来实现。
在所有的运动中，以工作台往复运动要求最高，它不仅要保证机床有尽可能高的生产效率还应保证换向过程平稳，换向精度高。
一般工作台的往复运动应满足以下要求：（1）较宽的调速范围能在0.05~4m/min范围内无级调速高精度的外圆磨床在修整砂轮时要达到10~30mm/min的最低稳定速度;（2）自动换向在以上速度范围内应能进行频繁换向，并且过程平稳；（3）换向精度高同一速度下，换向点变动量应小于0.02mm；不同速度下，换向点的变动量应小于0.2mm;（4）端点停留外圆磨削时砂轮一般不超越工件，为避免工件两端由于磨削时间短而出现尺寸偏大的情况，要求工作台在换向点能作短暂停留，停留时间应在0~5s范围内可调；随着科技步伐的加快，液压技术在各个领域中得到了广泛应用，液压系统已成为主机设备中最关键的部分之一。
本文主要研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。
设计时，必须从实际情况出发，有机地结合各种传动形式，合理选择换向回路的形式，充分发挥液压传动的优点，设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
M1432B型系综合M131W和M1432A的优点进行改进的，是一种手动操纵、电气、液压控制的万能外圆磨床。

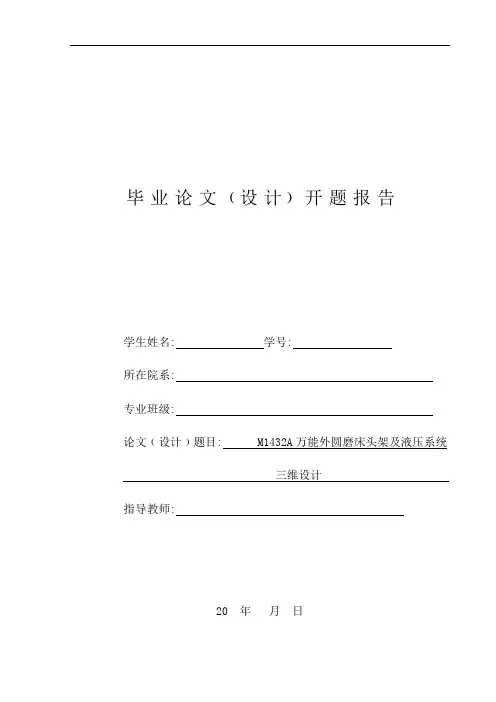

毕业论文﹙设计﹚开题报告学生姓名: 学号:所在院系: 专业班级: 论文﹙设计﹚题目: M1432A万能外圆磨床头架及液压系统三维设计指导教师:20 年月日毕业论文（设计）M1432A万能外圆磨床头架及液压系统三维设计题目一、选题的目的及研究意义二、全套图纸，加153893706机械制造业是国民经济的基础产业,它的发展直接影响到国民经济各部门的发展, 也影响国生和国防力量的加强。
因此,各国都把机械制造业的发展放在首要位置。
装备制造业是国民经济的脊梁，它的各项经济指标占全国工业的比重高达四分之一至五分之一；是高技术的载体及转化为生产力的桥梁和通道，20世纪兴起的信息技术、核技术、空间技术等，无一不是通过装备制造业创造出来的；是产业升级的手段，生产工作母机、提供重大装备；是外贸出口的主力，占全国外贸出口36%以上；是国家安全的重要保障，在高技术和数字化战争时代，武器装备水平在相当程度上决定了战争的胜负。
同时，必须指出的是，装备制造业还是国家的战略产业，它是实现工业化的必备条件，是衡量一个国家国际竞争力的重要标志，是决定我国在国际分工中地位的关键因素。
机床是机械加工中的主要加工设备，在生产实践中有着很重要的作用，机床加工精度，加工效率直接反映着加工的水平。
随着磨削技术的发展，磨床在加工机床中也占有相当大的比例。
据1997年欧洲机床展览会(EMO)的调查数据表明，25%的企业认为磨削是他们应用的最主要的加工技术，车削只占23%，钻削占22%，其它占8%；而磨床在企业中占机床的比例高达42%，车床占23%，铣床占22%，钻床占14%。
我国从1949～1998年，开发生产的通用磨床有1800多种，专用磨床有几百种，磨床的拥有量占金属切削机床总拥有量的13%左右。
可见，磨床及磨削技术在机械制造业中占有极其重要的位置。
它作为金属切削行业的一个重要分支，随着工业的发展，对机械零件的加工精度和表面粗糙度的要求日益提高，磨削加工显得更加重要。
毕业论文﹙设计﹚开题报告题目M1432A万能外圆磨床头架及液压系统的设计学生姓名学号所在院(系)机械工程学院专业班级机械设计制造及其自动化指导教师2008年 3月10日题目M1432A万能外圆磨床头架及液压系统的设计一、选题的目的及研究意义在国民经济各部门、人民的日常生活中，使用者各种机器设备、仪器工具，这些机器、机械、仪器和设备和工具大部分是由一定的形状和尺寸的金属零件所组成的。
生产这些零件并将它们装配成机器、机械、仪器和工具的工业，称为机械制造工业。
在机械零件的制造过程中，采用铸造、锻压、焊接、冲压等制造方法，可以获得低精度零件。
对于精度要求高、表面粗糙度小的零件，主要依靠切削加工的方法获得，尤其是加工精密零件时，需经过多道工序的切削加工才能完成。
因此，机械加工设备是机械制造业的主要加工设备。
在一般的机器制造厂中，金属切削机床所负担的加工工作量，余额占总工作量的40%～60%。
金属切削机床的技术性能直接影响机械产品的质量及其制造的经济性，进而决定着国民经济的发展水平。
机床是在人类认识和改造自然的过程中产生，又随着社会生产的发展和科学技术的进步而不断发展、不断完成的。
最原始的机床是木制的，所有运动由人力或畜力驱动，主要用于加工木料、石料和陶瓷制品的泥坯，它们实际上并不是一种完整的机器。
现代意义上的用于加工金属机械零件的机床，是在18世纪中叶开始发展起来的。
18世纪发明了机动刀架，并以蒸汽机为动力，对机床进行驱动或通过多轴对机床进行集群驱动，才形成了现代机床的雏形。
19世纪至20世纪初，随着电动机的问世，电动机取代了蒸汽机，经过了多轴对机床进行集群驱动、单独电动机驱动的封闭齿轮箱的发展过程，才使机床具备了现代的结构形式。
上世纪40年代，随着高速钢的和硬质合金工具的使用以及液压技术的应用，使机床在传动、机构、控制等方面得到很大的改进，加工精度和生产率得到显著提高。
自上世纪50年代以来，计算机技术开始应用于机床中，先后出现了数控机床、加工中心柔性制造系统等。
引言：外圆磨床是一种常用的加工设备，在工业生产中起着非常重要的作用。
液压传动系统是外圆磨床中的关键部件之一，其设计对于提高外圆磨床的工作效率和精度至关重要。
本文将详细介绍液压传动系统在万能外圆磨床中的设计原理和关键要点，并分析其优势和应用。
概述：液压传动系统是通过液压流体传递力量的一种传动方式，具有传动效率高、响应速度快、不易受环境影响等优点。
在万能外圆磨床中，液压传动系统的设计直接影响其加工效果和精度。
为了实现外圆磨床的高效加工和精度控制，液压传动系统设计需考虑力矩传递、系统稳定性、节能性和控制精度等因素。
正文：一、力矩传递1. 动力源的选择：外圆磨床液压传动系统的动力源通常采用液压马达或液压泵。
选择合适的动力源需要考虑其输出功率、转速调节范围和响应速度等。
2. 动力传递装置的设计：液压传动系统传递力矩通常采用液压缸、液压电动机等。
在设计时需考虑其输出力矩、传递效率和可靠性等因素。
3. 力矩传递的优化：通过合理的力学结构和传动比例设计，提高力矩传递的效率，减小能量损失，提升系统工作效率和加工精度。
二、系统稳定性1. 液压元件的选择：液压传动系统中的液压泵、液压缸和液压缸等液压元件的选择需要考虑其稳定性和可靠性。
选择高品质的液压元件能够提升液压传动系统的稳定性。
2. 系统压力的控制：通过合理调节液压系统的工作压力，确保系统的稳定工作，保障加工精度的控制。
三、节能性1. 液压元件的优化设计：通过优化液压元件的内部结构和材料选择，减小能量损失，提高液压传动系统的能源利用率。
2. 液压系统的调节：通过合理调节液压系统的工作参数，如流量、压力等，降低不必要的能量消耗，提高系统的能效。
四、控制精度1. 液压控制系统的设计：液压传动系统的控制通常采用闭环控制方式，通过传感器实时监测系统状态并反馈给控制器进行精确调节。
2. 控制参数的优化：通过优化闭环控制系统的参数设置，如控制增益、控制周期等，提高系统的控制精度和响应速度。

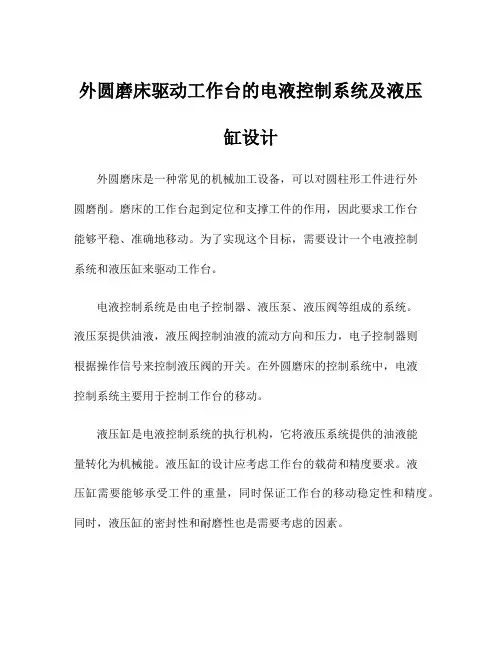

外圆磨床驱动工作台的电液控制系统及液压缸设计外圆磨床是一种常见的机械加工设备，可以对圆柱形工件进行外圆磨削。
磨床的工作台起到定位和支撑工件的作用，因此要求工作台能够平稳、准确地移动。
为了实现这个目标，需要设计一个电液控制系统和液压缸来驱动工作台。
电液控制系统是由电子控制器、液压泵、液压阀等组成的系统。
液压泵提供油液，液压阀控制油液的流动方向和压力，电子控制器则根据操作信号来控制液压阀的开关。
在外圆磨床的控制系统中，电液控制系统主要用于控制工作台的移动。
液压缸是电液控制系统的执行机构，它将液压系统提供的油液能量转化为机械能。
液压缸的设计应考虑工作台的载荷和精度要求。
液压缸需要能够承受工件的重量，同时保证工作台的移动稳定性和精度。
同时，液压缸的密封性和耐磨性也是需要考虑的因素。
为了满足外圆磨床对工作台移动的要求，可以采用双作用液压缸来驱动工作台，双作用液压缸可以通过液压系统的压力来实现收缩和伸展，这样可以实现工作台的前进和后退。
另外，工作台需要能够平稳地移动，因此液压缸的设计也要考虑阻尼器的安装，阻尼器可以减缓液压缸的移动速度，减少反弹现象，保证工作台的平稳移动。
在液压缸的设计中，还需要考虑材料的选择和加工精度。
液压缸的材料应具有强度高、耐腐蚀、耐磨损等特点，一般采用铸铁或钢材。
液压缸加工精度也很重要，加工过程中要保证密封性和精度的要求，避免出现泄油或漏料等情况。
总之，设计一个电液控制系统和液压缸来驱动外圆磨床工作台需要考虑很多因素，包括载荷、精度、平稳性、材料选择、加工精度等。
只有综合考虑这些因素，才能设计出符合要求和稳定性的电液控制系统和液压缸。

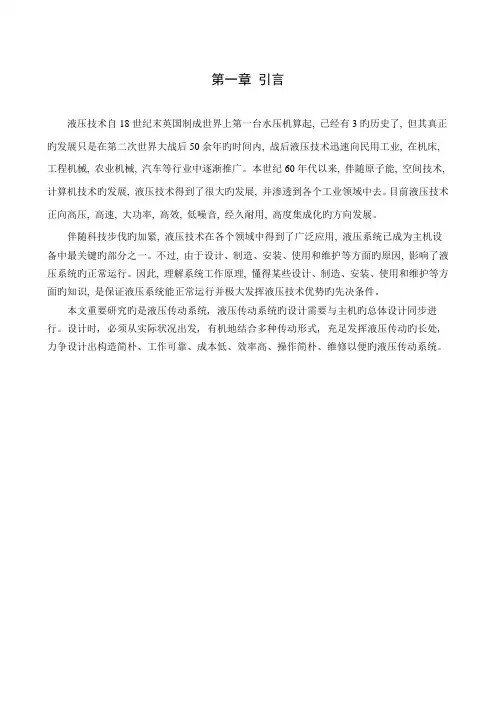

第一章引言液压技术自18世纪末英国制成世界上第一台水压机算起，已有300年的历史了，但其真正的发展只是在第二次世界大战后50余年的时间内，战后液压技术迅速向民用工业，在机床，工程机械，农业机械，汽车等行业中逐步推广。
本世纪60年代以来，随着原子能，空间技术，计算机技术的发展，液压技术得到了很大的发展，并渗透到各个工业领域中去。
当前液压技术正向高压，高速，大功率，高效，低噪音，经久耐用，高度集成化的方向发展。
随着科技步伐的加快，液压技术在各个领域中得到了广泛应用，液压系统已成为主机设备中最关键的部分之一。
但是，由于设计、制造、安装、使用和维护等方面的因素，影响了液压系统的正常运行。
因此，了解系统工作原理，懂得一些设计、制造、安装、使用和维护等方面的知识，是保证液压系统能正常运行并极大发挥液压技术优势的先决条件。
本文主要研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。
设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
第二章万能外圆磨床液压系统的设计步骤与设计要求液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。
着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
2.1 设计步骤液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
一般来说，在明确设计要求之后，大致按如下步骤进行。
1）确定液压执行元件的形式；2）进行工况分析，确定系统的主要参数；3）制定基本方案，拟定液压系统原理图；4）选择液压元件；5）液压系统的性能验算；2.2 明确设计要求设计要求是进行每项工程设计的依据。
在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。
1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等；2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何；3）液压驱动机构的运动形式，运动速度；4）各动作机构的载荷大小及其性质；5）对调速范围、运动平稳性、转换精度等性能方面的要求；6）自动化程序、操作控制方式的要求；7）对防尘、防爆、防寒、噪声、安全可靠性的要求；8）对效率、成本等方面的要求。
第三章 万能外圆磨床液压系统工作原理及特点3.1 万能外圆磨床液压系统工作原理由万能外圆磨床液压系统图可见,这个系统利用工作台挡块和先导阀拨杆可以连续地实现工作台的往复运动和砂轮架的间隙自动进给运动,其工作情况如下。
1. 工作台往复运动在液压系统图的状态下，当开停阀处于右位时，先导阀都处于右端位置，工作台向右运动，主油路的油液流动情况为：进油路：液压泵—换向阀（右位）—工作台液压缸右腔；回油路：工作台液压缸左腔—换向阀（右位）—先导阀（右位）—开停阀（右位）—节流阀—油箱。
当工作台向右移到预定位置时，工作台上的左挡块拨动先导阀阀芯，并使它最终处于左端的位置上。
这时控制油路上a2点接通高压油、a1点接通油箱，使换向阀亦处于其左端位置上，于是主油路的油液流动变为进油路：液压泵—换向阀（左位）—工作台液压缸左腔；回油路：工作台液压缸右腔—换向阀（左位）—先导阀（左位）—开停阀（右位）—节流阀—油箱。
这时，工作台向左运动，并在其右挡块碰上拨杆后发生与上述情况相反的变换，使工作台右改变方向向右运动；如此不停的反复进行下去，直到开停阀拨向左位时才使运动停下来。
2. 工作台换向过程工作台换向时，先导阀先受到挡块的操纵而移动，接着又受到抖动缸的操纵而产生快跳；液压系统工作原理工作台往复运动 工作台换向过程 砂轮架的快进快退 砂轮架的周期进给 工作台液动手动互锁 尾架顶尖的退出 机床的润滑 压力的测量换向的操纵油路则先后三次变换通流情况，使其阀芯产生第一次快跳，慢速移动和第二次快跳。
这样就使工作台的换向经历了迅速制动、停留和迅速反向启动三个阶段。
当系统图中先导阀被拨杆推着向左移动时，它的右制动锥逐渐将通向节流阀的通道关小，使工作台逐渐减速，实现预制动。
当工作台挡块推动先导阀直到先导阀阀芯右部环行槽使a2点接通高压油，左部环行槽使a1点接通油箱时，控制油路被切换。
这时左、右抖动缸便推动先导阀向左快跳，因为此时左、右抖动缸进回油路为：进油路：液压泵—精滤油器—先导阀（左位）—左抖动缸；回油路：右抖动缸—先导阀（左位）—油箱。
由此可见，由于抖动缸的作用引起先导阀快跳，就使换向阀两端的控制油路一旦切换就迅速打开，为换向阀阀芯快速移动创造了液流流动条件，由于阀芯右端接通高压油，使液动换向阀阀芯开始向左移动，即进油路：液压泵—精滤油器—先导阀（左位）—单向阀I2—换向阀阀芯右端。
而液压换向阀阀芯左端通向油箱的油路先后有三种接通情况，开始阶段的情况如系统图所示，回油路线为：回油路（变换之一）：液动换向阀阀芯左端—先导阀（左位）—油箱。
由于回路畅通无阻，阀芯移动速度很大，主阀芯出现第一次快跳，右部制动锥很快的关小主回油路的通道，使工作台迅速制动。
当换向阀阀芯快速移动一小段距离后，它的中部台肩移到阀体中间沉割槽处，使液压缸两腔油路相通，工作台停止运动。
此后换向阀阀芯在压力油作用下继续左移时，直通先导阀的通道被切断，回油流动路线改为：回油路（变换之二）：液动换向阀阀芯左端—节流阀J—先导阀（左位）—油箱。
这时阀芯按节流阀J1调定的速度慢速移动。
由于阀体上的沉割槽宽度大与阀芯中部台肩的宽度，液压缸两腔油路在阀芯慢速移动期间继续保持相通，使工作台的停止持续一段时间，这就是工作台在反向前的端点停留。
最后，当阀芯慢速移动到其左部环行槽和先导阀相连的通道接通时，回油流动路线又改变成回油路（变换之三）：液动换向阀阀芯左端—通道b1—换向阀左部环槽—先导阀（左位）—油箱。
这时，回油路又畅通无阻，阀芯出现第二次快跳，主油路被迅速切换，工作台迅速反向启动，最终完成了全部换向过程。
3.砂轮架的快进快退运动砂轮架的快进快退运动由快动阀操纵，由快动缸来实现。
在系统图的状态下，快动阀右位接入系统，砂轮架快速前进到其最前端位置，快进的终点位置是靠活塞与缸盖的接触来保证的，为了防止砂轮架在快速运动终点处引起冲击和提高快进运动的重复位置精度，快动缸的两端设有缓冲装置，并设有抵住砂轮架的闸缸，用以消除丝杠和螺母间的间隙。
快动阀左位接入系统时，砂轮架快速后退带其最后端位置。
4.砂轮架的周期进给运动砂轮架的周期进给运动由进给阀操纵，由砂轮架进给缸通过其活塞上的拨爪棘轮、齿轮、丝杠螺母等传动副来实现。
砂轮架的周期进给运动可以在工件左端停留时进行，可以在工件右端停留时进行，也可以在工件两端停留时进行，，也可以不进行进给。
这些均由选择阀的位置决定。
在图示状态下，选择阀选定的是“双向进给”，进给阀在操纵油路的a1和a2点每次相互变换压力时，向左或向右移动一次，于是砂轮架便做一次间歇进给。
进给量的大小由拨爪棘轮机构调整，进给快慢及平稳性则通过调节节流阀J3、J4来保证。
5.工作台液动手动的互锁工作台液动和手动的互锁由互锁缸来实现。
当开停阀处于图示位置时，互锁缸内通入压力油，推动活塞使齿轮z1、z2脱开，工作台运动时就不会带动手轮转动。
当开停阀左位接入系统时，互锁缸接通油箱，活塞在弹簧作用下移动，使z1、z2啮合，工作台就可以通过摇动手轮来移动，以调整工件。
6.尾架顶尖的退出尾架顶尖的退出是由一个脚踏式的尾架阀操纵，由尾架缸来实现。
尾架顶尖只在砂轮架快速退出时才能后退以确保安全，因为这时系统中的压力油必须在快动阀左位接入时才能通入尾架阀处。
7.机床的润滑液压泵输出的油液有一部分经精滤油器到达润滑稳定器，经稳定器进行压力调节及分流后，送至导轨、丝杠螺母、轴承等处进行润滑。
8.压力的测量系统中的压力可通过压力表开关由压力表测定，如：在压力表开关处与左位时测出的是系统的工作压力，而在右位时则可测出润滑系统的压力。
3.2万能外圆磨床液压系统的特点1.该液压系统采用了活塞杆固定式双杆液压缸，保证了左、右两个方向运动速度一致，又减少了机床的占地面积。
2.采用了结构简单的节流阀式调速回路，功率损失小，这对调速范围不大，负载较小且基本恒定的磨床来说是合适的。
此外，由于采用了回油节流调速回路，液压缸回油中有背压力，可以防止空气渗入液压系统，且有助于工作稳定和加速工作台的制动。
3.系统采用了HYY21/3P-25T型快跳操纵箱，结构紧凑，操纵方便，换向精度和换向平稳性都较高。
此外，这种操纵箱使工作台能作很短距离的高频抖动，有利于提高切入式磨削和阶梯轴磨削的加工质量。
第四章制定基本方案和绘制液压系统图4.1制定基本方案（1）制定调速方案液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题。
方向控制用换向阀或逻辑控制单元来实现。
对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。
对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。
速度控制通过改变液压执行元件输入或输出的流量或者利用密封空间的容积变化来实现。
相应的调整方式有节流调速、容积调速以及二者的结合——容积节流调速。
节流调速一般采用定量泵供油，用流量控制阀改变输入或输出液压执行元件的流量来调节速度。
此种调速方式结构简单，由于这种系统必须用闪流阀，故效率低，发热量大，多用于功率不大的场合。
容积调速是靠改变液压泵或液压马达的排量来达到调速的目的。
其优点是没有溢流损失和节流损失，效率较高。
但为了散热和补充泄漏，需要有辅助泵。
此种调速方式适用于功率大、运动速度高的液压系统。
容积节流调速一般是用变量泵供油，用流量控制阀调节输入或输出液压执行元件的流量，并使其供油量与需油量相适应。
此种调速回路效率也较高，速度稳定性较好，但其结构比较复杂。
节流调速又分别有进油节流、回油节流和旁路节流三种形式。
进油节流起动冲击较小，回油节流常用于有负载荷的场合，旁路节流多用于高速。
调速回路一经确定，回路的循环形式也就随之确定了。
节流调速一般采用开式循环形式。
在开式系统中，液压泵从油箱吸油，压力油流经系统释放能量后，再排回油箱。
开式回路结构简单，散热性好，但油箱体积大，容易混入空气。
容积调速大多采用闭式循环形式。
闭式系统中，液压泵的吸油口直接与执行元件的排油口相通，形成一个封闭的循环回路。
其结构紧凑，但散热条件差。
（2）制定压力控制方案液压执行元件工作时，要求系统保持一定的工作压力或在一定压力范围内工作，也有的需要多级或无级连续地调节压力，一般在节流调速系统中，通常由定量泵供油，用溢流阀调节所需压力，并保持恒定。
