通信机房-综合布线常用计算公式-函数版

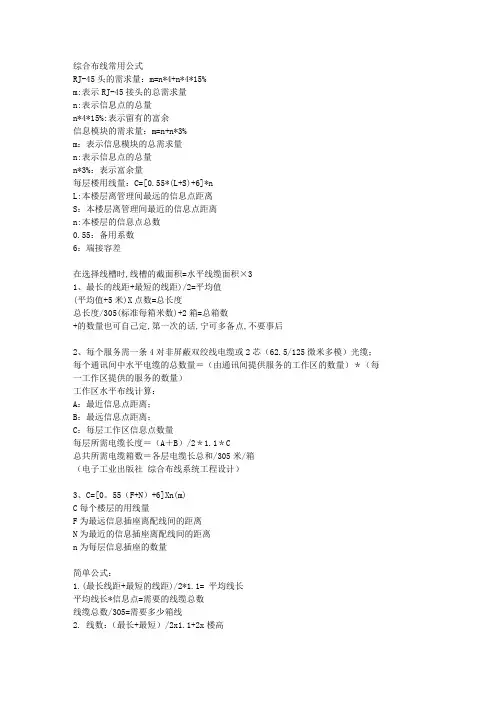

综合布线常用公式 RJ-45头的需求量：m=n*4+n*4*15% m:表示RJ-45接头的总需求量 n:表示信息点的总量 n*4*15%:表示留有的富余。

信息模块的需求量：m=n+n*3% m：表示信息模块的总需求量 n:表示信息点的总量，n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*n L:本楼层离管理间最远的信息点距离 S：本楼层离管理间最近的信息点距离 n:本楼层的信息点总数 0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值 (平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数 +的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算： A：最近信息点距离； B：最远信息点距离； C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C 总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m) C每个楼层的用线量 F为最远信息插座离配线间的距离 N为最近的信息插座离配线间的距离 n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。

其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

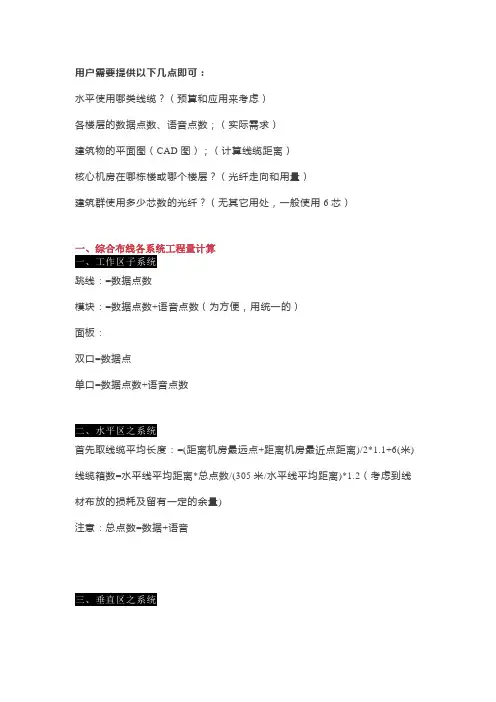

用户需要提供以下几点即可：水平使用哪类线缆？（预算和应用来考虑）各楼层的数据点数、语音点数；（实际需求）建筑物的平面图（CAD图）；（计算线缆距离）核心机房在哪栋楼或哪个楼层？（光纤走向和用量）建筑群使用多少芯数的光纤？（无其它用处，一般使用6芯）一、综合布线各系统工程量计算跳线：=数据点数模块：=数据点数+语音点数（为方便，用统一的）面板：双口=数据点单口=数据点数+语音点数首先取线缆平均长度：=(距离机房最远点+距离机房最近点距离)/2*1.1+6(米) 线缆箱数=水平线平均距离*总点数/(305米/水平线平均距离)*1.2（考虑到线材布放的损耗及留有一定的余量)注意：总点数=数据+语音光纤或铜缆使用：=从楼宇的核心机房至各个楼层的距离大对数电缆：=从楼宇的核心机房至各个楼层的距离注意：对数的使用多少看楼层内的语音数量1、数据配线架（包括模块）：=楼宇数据总点数/24或482、110配线架（包括模块）：=楼宇语音总点数/1003、理线架：=数据配线架数*2（交换机也要用到）4、RJ45转RJ11鸭嘴跳线：=楼宇语音总点数5、数据跳线：=楼宇数据总点数u光纤配线架：=光纤芯数（一般一个12口ST机架）6、光纤跳线（ST-LC）：=光纤芯数7、尾纤（ST）：=光纤芯数8、耦合器（ST）：=光纤芯数9、光纤使用量：=各楼宇间距离+适量冗余（常用重铠6芯单模）1、数据配线架（包括模块）：=机房预留数据总点数/242、110配线架（包括模块）：=机房预留语音总点数/1003、理线架：=数据配线架数*2（交换机也要用到）4、RJ45转RJ11鸭嘴跳线线：=机房预留语音总点数5、数据跳线：=机房预留数据总点数核心机房（垂直子系统为铜缆时）：数据配线架（包括模块）：=管理间数/24110配线架（包括模块）：=楼宇语音总点数/100理线架：=数据配线架数*2（交换机也要用到）RJ45转RJ11鸭嘴跳线线：=楼宇语音总点数数据跳线：=管理间数核心机房（垂直子系统为光纤时）：1、光纤配线架：=管理间数*光纤芯数2、光纤跳线（ST-LC）：=管理间数*光纤芯数3、尾纤（ST）：=管理间数*光纤芯数4、耦合器（ST）：=管理间数*光纤芯数二、综合布线各线缆用量计算45RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量1、每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差2、C=[0.55(F+N)+6]*mC每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离m为每层信息插座的数量1、最长的线距+最短的线距)/2=平均值(平均值+5米)*点数=总长度总长度/305(标准每箱米数)+2箱=总箱数备注：+的数量也可自己定，第一次的话，宁可多备点，不要事后后悔。

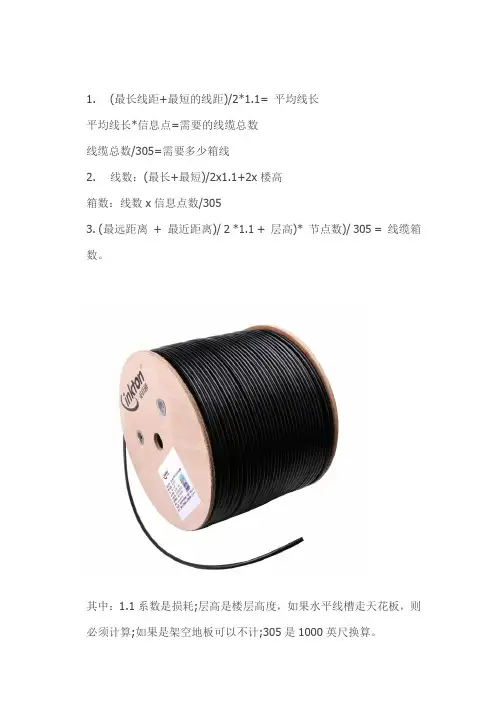

1.(最长线距+最短的线距)/2*1.1= 平均线长
平均线长*信息点=需要的线缆总数
线缆总数/305=需要多少箱线
2.线数：(最长+最短)/2x1.1+2x楼高
箱数：线数x信息点数/305
3. (最远距离+ 最近距离)/ 2 *1.1 + 层高)* 节点数)/ 305 = 线缆数。

其中：1.1系数是损耗;层高是楼层高度，如果水平线槽走天花板，则必须计算;如果是架空地板可以不计;305是1000英尺换算。

4. 最长的网线和最短网线的平均值X总的点数，然后再加10%的冗余
5.请问综合布线清单中单孔面板的数量怎么算？单独一个数据点或一个语音点就用单口面板，两个点在一起就用双口面板
不按公式的算法：
按公式算线长,以我的经验是一定不准的，但是也没有一定准确方法，在施工的过程里还有不可预测的变动呢，我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内。

设计院设计图纸的时候一定也会考虑到，那么一般情况下最短的线应该在十米左右,最长的线在九十米左右(留十米的余量)。

平均一下，每根线在五十米左右，如果穿越楼层的话,每根再加个楼层高度就可以了，误差不会太大。

最关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的。

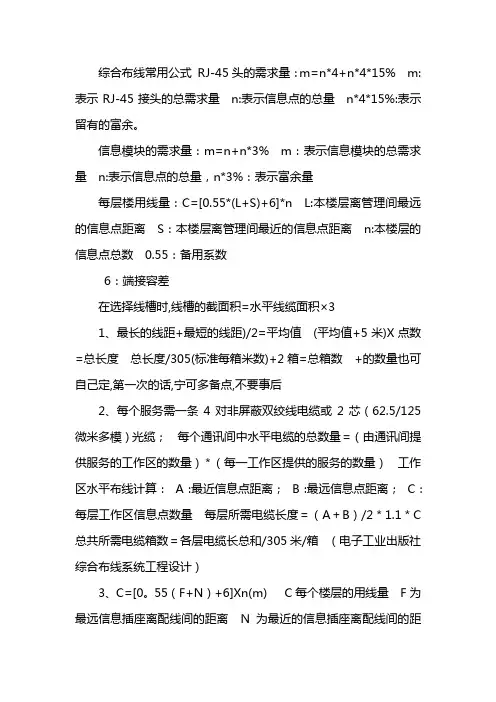

综合布线常用公式RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。

其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱3、C=[0。

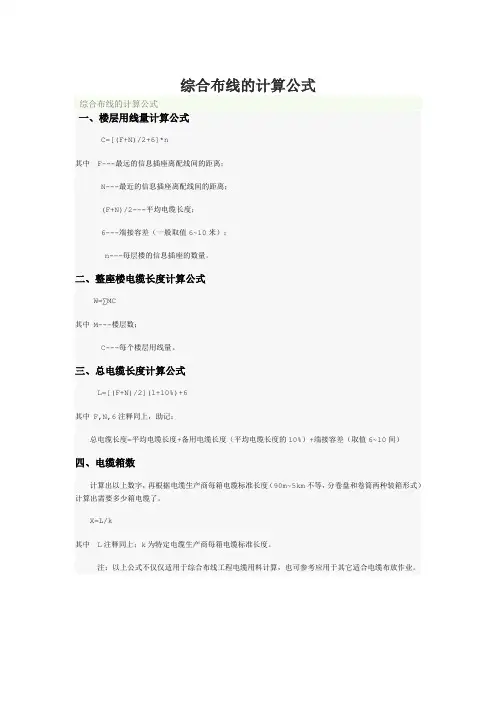

综合布线的计算公式
综合布线的计算公式
一、楼层用线量计算公式
C=[(F+N)/2+6]*n
其中 F---最远的信息插座离配线间的距离；
N---最近的信息插座离配线间的距离；
(F+N)/2---平均电缆长度；
6---端接容差（一般取值6~10米）；
n---每层楼的信息插座的数量。

二、整座楼电缆长度计算公式
W=∑MC
其中 M---楼层数；
C---每个楼层用线量。

三、总电缆长度计算公式
L=[(F+N)/2](1+10%)+6
其中 F,N,6注释同上，助记：
总电缆长度=平均电缆长度+备用电缆长度（平均电缆长度的10%）+端接容差（取值6~10间）
四、电缆箱数
计算出以上数字，再根据电缆生产商每箱电缆标准长度（90m~5km不等，分卷盘和卷筒两种装箱形式）计算出需要多少箱电缆了。

X=L/k
其中 L注释同上；k为特定电缆生产商每箱电缆标准长度。

注：以上公式不仅仅适用于综合布线工程电缆用料计算，也可参考应用于其它适合电缆布放作业。

综合布线常用公式RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。

其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱3、C=[0。

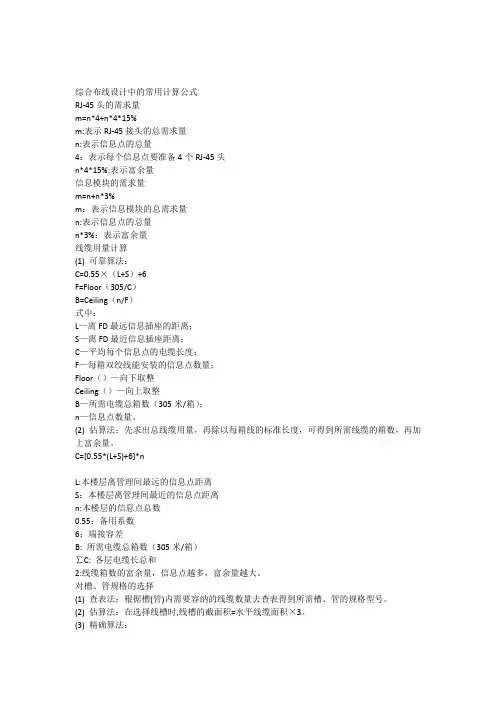

综合布线设计中的常用计算公式RJ-45头的需求量m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量4：表示每个信息点要准备4个RJ-45头n*4*15%:表示富余量信息模块的需求量m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量线缆用量计算(1) 可靠算法：C=0.55×（L+S）+6F=Floor（305/C）B=Ceiling（n/F）式中：L—离FD最远信息插座的距离；S—离FD最近信息插座距离；C—平均每个信息点的电缆长度；F—每箱双绞线能安装的信息点数量；Floor（）—向下取整Ceiling（）—向上取整B—所需电缆总箱数（305米/箱）；n—信息点数量。

(2) 估算法：先求出总线缆用量，再除以每箱线的标准长度，可得到所需线缆的箱数，再加上富余量。

C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差B: 所需电缆总箱数（305米/箱）∑C: 各层电缆长总和2:线缆箱数的富余量，信息点越多，富余量越大。

对槽、管规格的选择(1) 查表法：根据槽(管)内需要容纳的线缆数量去查表得到所需槽、管的规格型号。

(2) 估算法：在选择线槽时,线槽的截面积=水平线缆面积×3。

(3) 精确算法：槽(管)截面积=(n×线缆截面积)／[70％×(40％～50％)]式中：n——用户所要安装的多少条线(已知数)；线缆截面积——选用的线缆面积；70％——布线标准规定允许的空间；40％～50％——线缆之间浪费的空间。

设备间使用面积的计算方法设备间的面积应根据能安装所有屋内通信线路设备的数量、规格、尺寸和网络结构等因素综合考虑，并留有一定的人员操作和活动面积，最低面积不应小于10平方米。

(1) 当计算机系统设备已选型时，可按下式计算式中：A—设备间使用面积（平方米）；K—系数，取值为5～7；S—计算机系统及辅助设备的投影面积（平方米）。

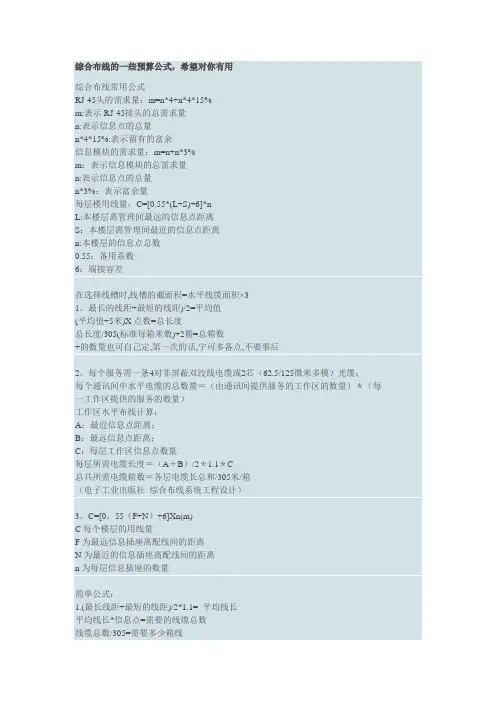

综合布线的一些预算公式，希望对你有用综合布线常用公式RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。

其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

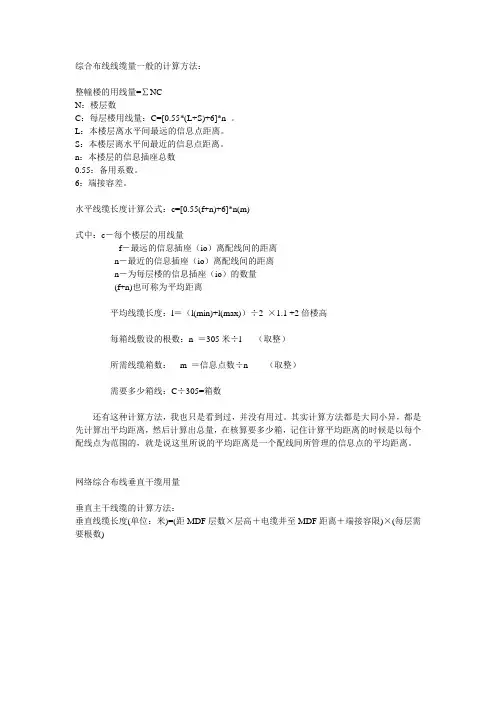

综合布线线缆量一般的计算方法：
整幢楼的用线量=∑NC
N：楼层数
C：每层楼用线量：C=[0.55*(L+S)+6]*n 。

L：本楼层离水平间最远的信息点距离。

S：本楼层离水平间最近的信息点距离。

n：本楼层的信息插座总数
0.55：备用系数。

6：端接容差。

水平线缆长度计算公式：c=[0.55(f+n)+6]*n(m)
式中：c―每个楼层的用线量
f－最远的信息插座（io）离配线间的距离
n－最近的信息插座（io）离配线间的距离
n－为每层楼的信息插座（io）的数量
(f+n)也可称为平均距离
平均线缆长度：l＝（l(min)+l(max)）÷2 ×1.1 +2倍楼高
每箱线敷设的根数：n ＝305米÷l （取整）
所需线缆箱数：m ＝信息点数÷n （取整）
需要多少箱线：C÷305=箱数
还有这种计算方法，我也只是看到过，并没有用过。

其实计算方法都是大同小异，都是先计算出平均距离，然后计算出总量，在核算要多少箱，记住计算平均距离的时候是以每个配线点为范围的，就是说这里所说的平均距离是一个配线间所管理的信息点的平均距离。

网络综合布线垂直干缆用量
垂直主干线缆的计算方法：
垂直线缆长度(单位：米)=(距MDF层数×层高＋电缆井至MDF距离＋端接容限)×(每层需要根数)。

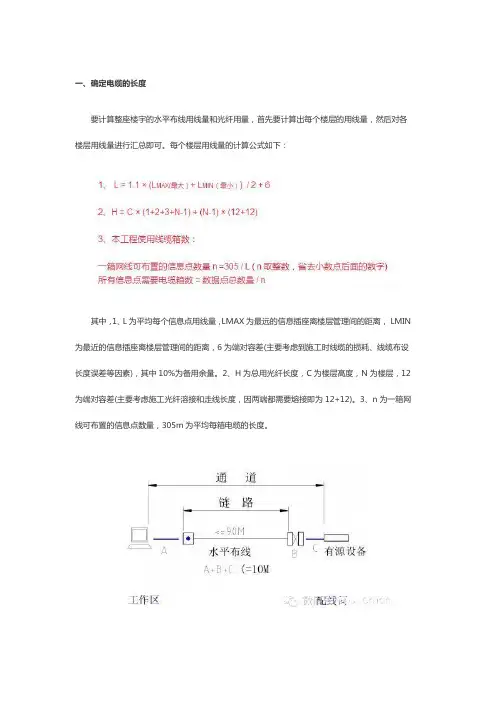

一、确定电缆的长度要计算整座楼宇的水平布线用线量和光纤用量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。

每个楼层用线量的计算公式如下：其中，1、L为平均每个信息点用线量，LMAX为最远的信息插座离楼层管理间的距离，LMIN 为最近的信息插座离楼层管理间的距离，6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。

2、H为总用光纤长度，C为楼层高度，N为楼层，12为端对容差(主要考虑施工光纤溶接和走线长度，因两端都需要熔接即为12+12)。

3、n为一箱网线可布置的信息点数量，305m为平均每箱电缆的长度。

二、应用示例大楼共5层，层高3.5米，楼长40米，楼宽30米，每层信息点数为60个，弱电井设于楼的一角，配线间与弱电井在同一角，为10平方米小房间,水平电缆最长Lmax=60米，最短Lmin=15米。

估算出整座楼宇的用线量。

1、每个信息点平均长度：L = 1.1 ×(LMAX+LMIN(最小)) / 2 + 6 = 1.1 ×(60+15)/ 2 + 6 = 47.25米2、室内光缆长度：H = 3.5 ×(1+2+3+4) + 4 ×(12+12) = 131米3、n = 305 / 47.25 = 6.45 取N = 6(即一箱网线可以布6个信息点)所有信息点需要电缆数据用缆= 数据点总数量/ n = 5 x 60 / 6 = 50(箱)综合布线线缆计量单位长度：本工程使用线缆箱数：数据用缆A=50箱(注意：在计算工程中所需线缆的箱数时，因为网络线不容许接续，即每箱零头要浪费，所以切不可用：本工程使用线缆箱数= L ×信息点数量/ 305)。

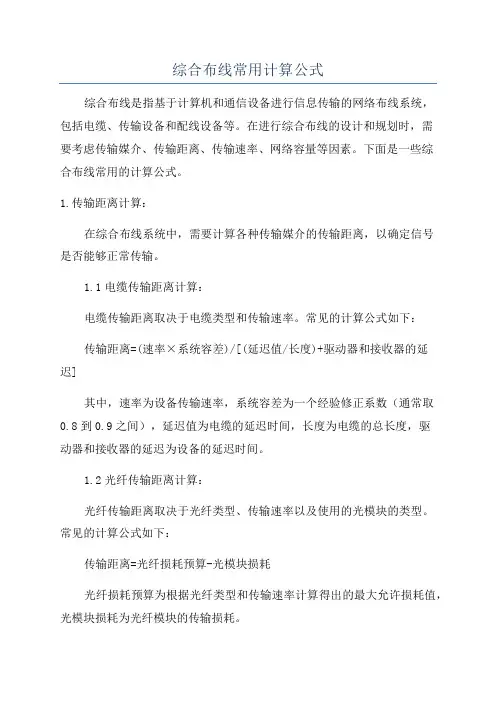

综合布线常用计算公式综合布线是指基于计算机和通信设备进行信息传输的网络布线系统，包括电缆、传输设备和配线设备等。

在进行综合布线的设计和规划时，需要考虑传输媒介、传输距离、传输速率、网络容量等因素。

下面是一些综合布线常用的计算公式。

1.传输距离计算：在综合布线系统中，需要计算各种传输媒介的传输距离，以确定信号是否能够正常传输。

1.1电缆传输距离计算：电缆传输距离取决于电缆类型和传输速率。

常见的计算公式如下：传输距离=(速率×系统容差)/[(延迟值/长度)+驱动器和接收器的延迟]其中，速率为设备传输速率，系统容差为一个经验修正系数（通常取0.8到0.9之间），延迟值为电缆的延迟时间，长度为电缆的总长度，驱动器和接收器的延迟为设备的延迟时间。

1.2光纤传输距离计算：光纤传输距离取决于光纤类型、传输速率以及使用的光模块的类型。

常见的计算公式如下：传输距离=光纤损耗预算-光模块损耗光纤损耗预算为根据光纤类型和传输速率计算得出的最大允许损耗值，光模块损耗为光纤模块的传输损耗。

2.传输速率计算：传输速率是指数据在综合布线系统中传输的速度，常用的单位为bps （位/秒）。

需要根据网络需求和设备要求来计算传输速率。

传输速率=信号速率×信号传输位数信号速率为数据信号传输的速率，一般由设备决定，单位为Hz（赫兹）；信号传输位数为每个数据信号需要传输的位数。

3.网络容量计算：网络容量是指综合布线系统能够承载的最大数据量，通常以带宽衡量。

需要通过计算每个设备的带宽需求来确定网络容量。

网络容量=Σ设备带宽需求其中，Σ为求和符号，设备带宽需求为每个设备在网络中所需的带宽。

4.总线长度计算：在综合布线中，总线长度是指综合布线系统中各设备之间的直线距离。

总线长度=Σ(设备间距离+设备长度+输入端功率+输出端功率)其中，设备间距离为设备之间的直线距离，设备长度为设备的长度，输入端功率为设备输入端的功耗，输出端功率为设备输出端的功耗。

综合布线设计中的常用计算公式在综合布线设计中，常用的计算公式包括：路径长度计算、链路损耗计算、带宽需求计算、电缆选择计算等。

以下是这些公式的详细解释：1.路径长度计算：路径长度计算是为了确定需要多少电缆来连接两个设备之间的距离。

计算公式为：路径长度=√(x²+y²+z²)，其中，x、y、z分别表示两个设备之间在X、Y、Z轴上的距离。

2.链路损耗计算：链路损耗计算是为了确定信号在传输过程中的损耗情况，以保证信号质量。

计算公式为：链路损耗(dB) = 10log10(P_2 / P_1)，其中，P_2表示输出信号功率，P_1表示输入信号功率。

3.带宽需求计算：带宽需求计算是为了确定所需的传输带宽，以满足系统的数据传输需求。

计算公式为：带宽需求=数据速率/系统效率，其中，数据速率表示单位时间内的数据传输量，系统效率表示数据传输过程中的开销。

4.电缆选择计算：电缆选择计算是为了选择适当的电缆，以满足系统的传输要求。

计算公式为：电缆容量=(x1+x0)/2×L×f×c，其中，x1表示最大信号幅度，x0表示最小信号幅度，L表示电缆长度，f表示频率，c表示传输速度。

除了以上常见的计算公式外，综合布线设计还需要考虑其他因素，如传输延迟、信号衰减、信号干扰等。

这些因素的计算公式相对较为复杂，需要根据具体情况进行详细的计算和分析。

在综合布线设计中，计算公式的使用可以帮助工程师准确地确定系统的需求和基本参数，以便选择合适的设备和电缆，保证系统的稳定性和可靠性。

然而，设计过程中还需考虑实际环境因素和技术标准的要求，并结合经验进行合理的调整和综合判断，以满足实际的工程需求。

因此，在综合布线设计中，公式的使用只是设计过程的一部分，综合考虑各个方面的因素才能得到最佳的设计方案。

综合布线常用公式及用量算法综合布线是指为建筑物或办公室等场所提供网络和通信连接的一种工程活动。

在进行综合布线时，需要考虑到电缆的长度、数量和类型，以及计算建筑物的需求和预算等因素。

本文将介绍综合布线常用的公式和用量算法。

1.电缆长度计算公式电缆长度是指从配线架到具体使用点的长度。

在计算电缆长度时，可以使用以下公式：电缆长度=实际线路长度+余量其中，实际线路长度是指从配线架到具体使用点的实际距离，余量是为了考虑到电缆安装时可能需要的额外长度。

2.电缆数量计算算法电缆数量是指在综合布线中需要使用的电缆的总数。

在计算电缆数量时，可以使用以下算法：电缆数量=（总长度*电缆使用的密度）/电缆长度其中，总长度是指从配线架到所有使用点的总长度，电缆使用的密度是指每个使用点需要使用的电缆数量（一般根据建筑物的需求和设计规范确定），电缆长度是指每根电缆的长度。

3.线缆容量计算公式线缆容量是指电缆可以传输的最大数据量或信号量。

在计算线缆容量时，可以使用以下公式：线缆容量=（电缆的带宽*电缆的传输速率）/8其中，电缆的带宽是指电缆可以传输的最大频率范围，电缆的传输速率是指电缆传输数据的速度。

4.网络用量计算公式网络用量是指在综合布线中需要用到的网络设备的数量。

在计算网络用量时，可以使用以下公式：网络用量=（总长度*设备的使用密度）/设备的覆盖范围其中，总长度是指从配线架到所有使用点的总长度，设备的使用密度是指每个使用点需要使用的网络设备的数量，设备的覆盖范围是指每个设备可以覆盖的最大距离。

综合布线的公式和用量算法可以根据具体的需求和设计规范进行调整和优化。

通过合理计算和计划，可以确保布线工程的高效和节约。

综合布线计算公式RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0.55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2.线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053.（最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。

其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

综合布线网线长度的计算公式1、根据图纸或现场勘测结果，确定线缆实际走线路由。

最好是现勘测能准一点2、根据线缆实际走线路由计算点位最大长度和最小长度。

3、线缆平均长度计算公式：（最大长度+最小长度）/2*1.1+61.1为余量系目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。

这些双绞线的传输速率都能达到100Mbps。

市场上出售的3类双绞线外层保护胶皮薄，胶皮上标注“CAT3”字样，外包装纸箱上标注有“3类”字样，售价较低；5类双绞线外层保护胶皮厚，胶皮上标注“CAT5”字样，外包装纸箱上标注有“5类”字样，售价较高。

购买时切勿图便宜而购买劣质5类双绞线，这些产品往往只能作为3类双绞线使用。

超5类双绞线属非屏蔽双绞线。

与普通5类双绞线比较，超5类双绞线在传送信号时衰减更小，抗干扰能力更强。

在100M网络中，用户设备的受干扰程度只有普通5类线的1/4，是为网络应用提供的理想解决方案。

"超五类"指的是超五类非屏蔽双绞线(UTP—UnshieldedTwistedPair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm （线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

超五类双绞线通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

综合布线的计算方法和技巧一、辅料的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。

3、确定理由的走向；4、确定各处桥架的型号和长度。

计算方法：（长×宽）×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。

注：如果分支理由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。

5、ø25和ø20管的计算（通常ø25可以布6根线，ø20可以布4根线）。

计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B＝A×（总点数/4），而实际在工程中，ø20=2/3×B，ø25=1/3×B。

6、龙骨（75×45）的计算。

龙骨的长度＝70cm×（总点数/2），即每根龙骨的长度为70cm，通常布置为双口面板。

7、角钢（30×30）的计算。

角钢的长度＝30cm×（桥架的总长m/1.5m），即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。

8、底盒（86×86）的计算。

底盒的数量＝总点数/29、龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。

＝总辅料价格×10%二、材料的计算1、线缆的计算。

（最远＋最近）/2×点数×1.1/305说明：最远为从机房到信息点的最远点最近为机房内的信息点，一般为20米点数为从机房开始理由所覆盖的信息点，如果有子配线间，那么该点数就为从子配线间开始理由所覆盖的信息点数，1.1中的0.1为富裕量，即10%。
