加法器设计介绍

超前进位加法器的设计原理概述及解释说明1. 引言1.1 概述超前进位加法器是一种用于在数字电路中进行二进制数的加法运算的特殊电路。

相较于传统的二进制加法器，超前进位加法器通过预先计算进位，从而实现更快速的运算。

本文旨在对超前进位加法器的设计原理进行概述和解释说明。

1.2 文章结构本文分为五个主要部分，分别是引言、超前进位加法器的设计原理、实现步骤和流程、优势与应用范围以及结论。

首先介绍引言部分，接下来详细解释超前进位加法器的设计原理，然后说明实现步骤和流程。

之后介绍该加法器的优势及其应用范围，并最后得出结论。

1.3 目的本文旨在向读者阐明超前进位加法器的设计原理并提供相关解释说明。

对于数字电路领域的研究者和工程师而言，了解超前进位加法器背后的原理可以帮助他们更好地应用这一技术，并且展示其在优势与应用范围方面所具备的潜力。

2. 超前进位加法器的设计原理2.1 超前进位加法器的定义和背景超前进位加法器是一种常用于数字电路中的加法器，用来实现两个二进制数的相加操作。

与传统的普通进位加法器不同，超前进位加法器在进行计算时能够提前计算并预测进位信号，从而减少计算时间并提高加法运算速度。

2.2 原理解释超前进位加法器采用了两级运算的方式，利用了先行进位预测的思想，以优化传统加法器的运算效率。

其基本原理如下：- 首先，对于每一位（bit）进行相应位置的逻辑门电路设计。

- 然后，在相邻位之间引入前导输入（Generate input）和进位输出（Carry output），这样可以使得下一级可以预测到当前级别产生的所有可能进位。

- 通过与门、或门和异或门等逻辑门之间巧妙的组合连接，实现了高速、低功耗的超前进位运算。

超前进位加法器主要依靠已知最高有效输入块(G代表Generate, P代表Propagate, C代表Carry In) 确定其对应输出(S代表Sum, C代表Carry Out)，并将这些信息传递给下一级加法器。

实验一四位加法器和减法器设计一、实验背景在数字电路设计中，常常需要使用加法器和减法器来实现数字的加法和减法运算。

本实验的目的是设计一个四位加法器和一个四位减法器，将数字电路理论知识应用到实际电路设计中。

二、实验目的1.理解加法器和减法器的基本原理；2.掌握数字电路的设计方法；3.通过实验验证设计的正确性和可行性。

三、实验原理1.加法器原理加法器是一种能对两个二进制数进行相加运算的数字电路。

常用的加法器有半加法器、全加法器等。

其中，半加法器能够对两个1位二进制数进行相加运算，全加法器能对两个1位二进制数及一个进位进行相加运算。

2.减法器原理减法器是一种能对两个二进制数进行相减运算的数字电路。

减法器可以通过使用补码的方式进行实现。

四、实验设备和材料1.实验平台：数字电路实验箱；2.实验元件：逻辑门IC芯片、电路连接线等。

1.设计四位加法器电路：a.首先，设计并连接四个1位全加法器。

将输入端A、B和上一个全加法器的进位连线，将输出端S和进位连线，其中S为本全加法器的输出，进位作为下一个全加法器的输入。

b.最后一个全加法器的输出即为四位加法器的输出结果。

2.设计四位减法器电路：a.首先，将被减数输入端A和减数输入端B分别与减法器的输入端连接。

b.接下来，使用非门将减数B的每一位取反。

c.然后，将取反后的减数与被减数相加，得到相加结果。

d.最后，将相加结果输入到四位加法器电路中，即可得到减法结果。

六、实验验证2.搭建四位减法器电路，并输入A=1100、B=1010进行验证。

验证结果应为A-B=010。

七、误差分析及改进方法1.设计电路时要注意连接线的长度和接触的质量，以保证电路的正常运行。

2.如果电路不能正常工作，可以仔细检查电路连接是否正确，逐个排查错误并改正。

通过设计、搭建和验证的四位加法器和减法器电路，可以实现对二进制数的加法和减法运算。

九、实验心得通过本次实验，我深入了解了加法器和减法器的原理和实现方法。

32位浮点加法器设计32位浮点加法器是一种用于计算机中的算术逻辑单元(ALU)，用于执行浮点数的加法运算。

它可以将两个32位浮点数相加，并输出一个32位的结果。

设计一个高效的32位浮点加法器需要考虑多个方面，包括浮点数的表示形式、运算精度、舍入方式、运算逻辑等。

下面将详细介绍32位浮点加法器的设计。

1.浮点数的表示形式：浮点数通常采用IEEE754标准进行表示，其中32位浮点数由三个部分组成：符号位、阶码和尾数。

符号位用来表示浮点数的正负，阶码用来表示浮点数的指数，尾数用来表示浮点数的小数部分。

2.运算精度：在浮点数加法运算中，精度是一个重要的考虑因素。

通常，浮点数加法器采用单精度（32位）进行设计，可以处理较为广泛的应用需求。

如果需要更高的精度，可以考虑使用双精度（64位）浮点加法器。

3.舍入方式：浮点数加法运算中，结果通常需要进行舍入处理。

常见的舍入方式有以下几种：舍入到最近的偶数、舍入向上、舍入向下、舍入到零。

具体的舍入方式可以根据应用需求来确定。

4.运算逻辑：浮点数加法运算涉及到符号位、阶码和尾数的加法。

首先，需要判断两个浮点数的阶码大小，将较小的阶码移到较大的阶码对齐，并相应调整尾数。

然后，将尾数进行相加并进行规格化处理。

最后，根据求和结果的大小，进行溢出处理和舍入操作。

在32位浮点加法器的设计中，还需要考虑到性能和效率。

可以采用流水线技术来提高运算速度，将加法运算划分为多个阶段，并在每个阶段使用并行处理来加速运算。

此外，还可以使用硬件加速器和快速逻辑电路来优化运算过程。

总结起来，设计一个高效的32位浮点加法器需要考虑浮点数的表示形式、运算精度、舍入方式、运算逻辑以及性能和效率。

在实际设计中，还需要根据具体应用需求进行功能扩展和优化。

通过合理的设计和调优，可以实现高性能的浮点加法器，满足不同应用场景的需求。

加法器的设计范文加法器是一种用于两个二进制数相加的逻辑电路。

在数字电子系统中，加法器是非常重要的组件之一，常用于CPU中的算术逻辑单元(ALU)。

设计一个加法器可以分为两个主要步骤：设计加法器的结构与功能和选择适合的逻辑门实现电路。

在设计过程中，需要考虑到性能、功耗和面积等因素。

在设计加法器结构与功能时，可以选择全加器、半加器或者其他组合逻辑电路。

全加器能够对两个二进制数和一个进位进行相加，输出相加结果以及下一位的进位。

半加器只能对两个二进制数进行相加，输出相加结果但无法处理进位。

一种常见的设计方法是使用全加器来实现加法器，通过级联多个全加器来实现多位数的相加。

在设计中，可以选择传统的逻辑门（如与门、或门、异或门等）来实现加法器的功能。

另外，也可以选择使用集成电路芯片（如74LS83、74LS283等）来快速实现加法器的功能。

对于n位数的加法器，可以使用n个全加器进行级联。

每个全加器都需要有三个输入端和两个输出端。

三个输入端分别是两个相加的输入端和上一位的进位端。

两个输出端分别是相加结果和下一位的进位端。

这样，可以通过级联多个全加器来实现n位数的加法器。

在选择适合的逻辑门实现电路时，可以考虑一些因素。

例如，与门和或门可以通过级联多个半加器或全加器来实现，但这样会引入更多的延迟和功耗。

上述提到的集成电路芯片可以提供更高的速度和更小的面积，但可能需要一些解码器和编码器来连接输入和输出。

此外，在加法器的设计过程中，还需要考虑到数据宽度、时钟频率和功耗等因素。

根据具体的应用需求，可以选择不同的设计方案来实现功能与性能的平衡。

总之，加法器的设计需要根据具体的应用需求来选择适合的结构与功能，以及适合的逻辑门实现电路。

通过合理的设计和优化，可以实现高性能、低功耗和小面积的加法器。

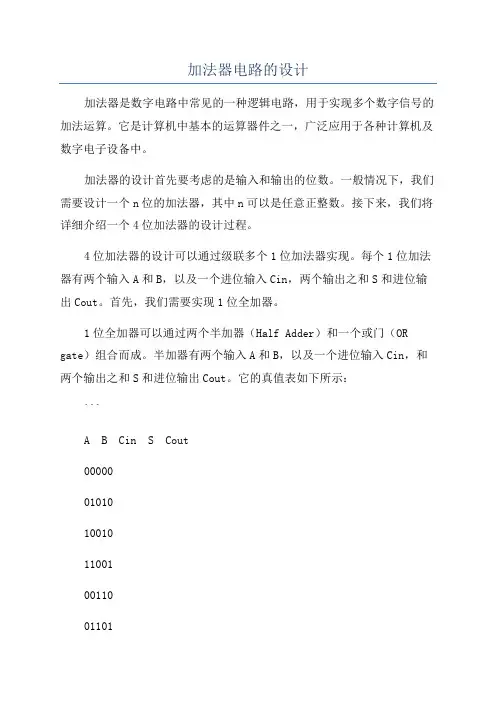

加法器电路的设计加法器是数字电路中常见的一种逻辑电路，用于实现多个数字信号的加法运算。

它是计算机中基本的运算器件之一，广泛应用于各种计算机及数字电子设备中。

加法器的设计首先要考虑的是输入和输出的位数。

一般情况下，我们需要设计一个n位的加法器，其中n可以是任意正整数。

接下来，我们将详细介绍一个4位加法器的设计过程。

4位加法器的设计可以通过级联多个1位加法器实现。

每个1位加法器有两个输入A和B，以及一个进位输入Cin，两个输出之和S和进位输出Cout。

首先，我们需要实现1位全加器。

1位全加器可以通过两个半加器（Half Adder）和一个或门（OR gate）组合而成。

半加器有两个输入A和B，以及一个进位输入Cin，和两个输出之和S和进位输出Cout。

它的真值表如下所示：```A B Cin S Cout0000001010100101100100110011011010111111```其中，S代表两个输入的和，Cout代表进位输出。

半加器可以用逻辑门来实现。

S可以通过一个异或门（XOR gate）实现，Cout可以通过一个与门（AND gate）实现。

具体实现如下所示：S=A⊕BCout = A ∧ B接下来，我们将两个半加器级联成一个1位全加器。

如下所示：```__________________A---_____B--->，Half ， AND ，---->CouCin->， Adder ， Gate，________________________，XOR，---->， Gat，_____```在该电路中，两个输入A和B直接连接到两个半加器的对应输入上，进位输入Cin只连接到第一个半加器的进位输入上。

两个半加器的和输出S通过异或门连接在一起，同时使用与门实现进位输出Cout。

有了1位全加器的设计，我们就可以开始组合多个1位全加器来实现4位加法器了。

具体的设计思路是：1.将四个输入A0-A3和B0-B3连接到四个1位全加器的对应输入上。

4位加法器的设计原理四位加法器是一种数字电路，用于实现四位二进制数的加法运算。

它由多个逻辑门组成，主要包括四个全加器、一个四路二选一选择器和一个四位二进制数输出。

在四位加法器中，每个全加器都负责计算两个输入位和上一位的进位的和。

全加器的原理是采用异或门（XOR）、与门（AND）和或门（OR）的组合。

具体来说，全加器有三个输入端，分别是两个输入位（A和B）和上一位的进位（Cin），两个输出端，分别是当前位的和（S）和当前位的进位（Cout）。

全加器的计算公式如下：S = (A XOR B) XOR CinCout = AB + (A XOR B)Cin其中，“XOR”代表异或操作，“AND”代表与操作，“OR”代表或操作。

全加器的设计原理是基于四位二进制数的加法运算规则。

在四位加法过程中，每一位的和由该位的两个输入位和上一位的进位确定。

进位则与上一位的输入位和上一位的进位有关。

因此，通过级联四个全加器，就可以实现四位加法运算。

除了四个全加器以外，四位加法器还包括一个四路二选一选择器。

这个选择器根据一个控制信号选择输出。

四位加法器的输出是一个四位二进制数，可以选择以原码、反码或补码的形式输出。

通过选择器的控制信号，可以选择输出形式。

四位加法器的工作原理是：首先，将四个输入数两两相加，得到每一位的和，以及进位。

然后，将每一位的和通过四个全加器计算得到最终的和，同时将进位以及控制信号传递给选择器。

最后，选择器选择要输出的结果。

总结来说，四位加法器是基于全加器的构建的数字电路，可以实现四位二进制数的加法运算。

它的设计原理是根据四位二进制数加法的规则和全加器的计算公式，通过级联四个全加器，并通过选择器控制输出形式，实现四位二进制数的加法运算。

设计加法器教学设计一、引言在数学教育中，加法是最基础的运算之一，而加法器是实现加法运算的关键工具。

设计合理的加法器教学设计，能够帮助学生理解加法的概念和运算规则，培养他们的逻辑思维和计算能力。

本文将针对小学低年级的学生，设计一个简单而有效的加法器教学设计。

二、教学目标1. 理解加法的概念和加法的基本性质；2. 能够使用加法器完成简单的加法计算；3. 培养学生的逻辑思维和计算能力。

三、教学准备1. 加法器模型（可以是物理模型或者在电脑上展示的虚拟模型）；2. 数字卡片或者纸牌，上面写着加法算式；3. 白板、彩色粉笔。

四、教学过程1. 导入使用一个生活实例来引入加法的概念，例如：“小明手里有3颗苹果，小红给了他2颗苹果，现在他一共有多少颗苹果？”。

让学生思考并回答这个问题，引导他们发现和认识加法的运算过程。

2. 理解加法的性质通过探究加数交换律和加法结合律，让学生理解加法的基本性质。

可以使用加法器模型来进行示范，让学生自己操作，亲自验证。

3. 计算实例给学生发放数字卡片或纸牌，上面写着加法算式，让学生自己加法器上进行操作，计算出结果。

每道题目可以先让学生想一想，然后手动操作加法器得出答案。

教师可以在白板上记录学生的解题过程和答案，以便后面的总结和讨论。

4. 引导讨论在计算实例中，故意设置一些特殊的情况，例如相同的加数、其中一个加数为0等，引导学生思考这些特殊情况下的结果。

通过对这些情况的讨论，让学生更加深入地理解加法的运算规则。

5. 拓展应用引导学生将加法运算应用到实际生活问题中。

例如：“今天小明放了6个气球，小红放了3个气球，他们一共放了多少个气球？”。

通过这样的问题，让学生将加法运算与实际问题相联系，提高他们的实际应用能力。

6. 总结对于学生在计算实例中出现的错误或疑惑进行总结，澄清概念，加强记忆。

让学生回答一些关于加法的问题，巩固所学内容。

7. 实际操作让学生在加法器模型上进行实际操作，计算一些实际的加法题目。

浅谈两位十进制加法器的设计十进制加法器是一种常见的逻辑电路，用于对两个十进制数字进行加法运算。

在设计过程中，人们通常会考虑以下几个方面：1.系统架构在设计十进制加法器时，可以采用并行加法器（Parallel Adder）或串行加法器（Serial Adder）的架构。

众所周知，并行加法器的速度比串行加法器快，但它需要更多的硬件资源。

因此，在实际应用中，需要根据具体要求权衡两者的优缺点。

2.加法器的规模加法器的规模取决于要处理的十进制数字的位数。

在设计过程中，需要根据输入位数确定所需的逻辑门数量。

通常情况下，采用四位二进制加法器设计十进制加法器是较常见的选择。

通过级联多个四位二进制加法器即可实现较大规模的十进制加法器。

3.输入电路在设计十进制加法器时，需要确定输入电路。

输入电路可以通过开关、触发器等设计实现，以将输入的十进制数字转换为适合加法运算的二进制码。

这样，加法器就可以接收二进制数作为输入。

4.输出电路设计十进制加法器的另一个重要方面是输出电路的设计。

输出电路将加法器的结果从二进制码转换为十进制数字，以便用户理解。

通常，输出电路采用BCD码（二进制编码十进制）来表示结果。

BCD码将四个二进制位编码为一个十进制数，其范围为0~95.进位处理在十进制加法运算中，进位处理是一个关键问题。

当两个位相加时，如果产生进位，则需要将进位加到下一位。

因此，对于加法器的设计来说，进位的处理是一个重要的方面。

传统的加法器使用了全加器电路，该电路可以处理进位问题。

在设计中，需要合理地使用全加器电路，确保正确处理进位。

6.测试和验证设计完十进制加法器后，需要进行测试和验证。

验证的主要目的是确认加法器在不同情况下的输出是否准确。

可以通过创建测试用例，模拟各种输入和运算来验证加法器的正确性。

总结起来，设计十进制加法器需要考虑系统架构、加法器规模、输入电路、输出电路、进位处理等多个方面。

合理的设计能够提高加法器的效率和准确性。

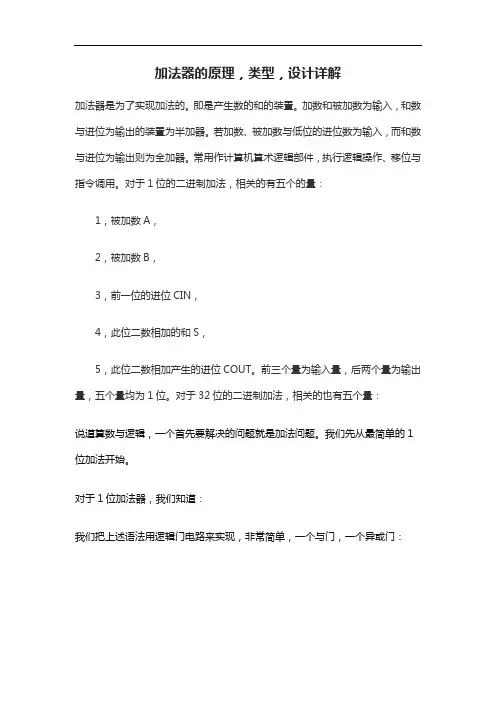

加法器的原理，类型，设计详解
加法器是为了实现加法的。

即是产生数的和的装置。

加数和被加数为输入，和数与进位为输出的装置为半加器。

若加数、被加数与低位的进位数为输入，而和数与进位为输出则为全加器。

常用作计算机算术逻辑部件，执行逻辑操作、移位与指令调用。

对于1位的二进制加法，相关的有五个的量：
1，被加数A，
2，被加数B，
3，前一位的进位CIN，
4，此位二数相加的和S，
5，此位二数相加产生的进位COUT。

前三个量为输入量，后两个量为输出量，五个量均为1位。

对于32位的二进制加法，相关的也有五个量：
说道算数与逻辑，一个首先要解决的问题就是加法问题。

我们先从最简单的1位加法开始。

对于1位加法器，我们知道：
我们把上述语法用逻辑门电路来实现，非常简单，一个与门，一个异或门：
其中，a和b为1位的输入，sum为和，carry为进位，这称之为半加器，我们可以把它抽象成：
现在难度升级，假如输入也有进位，该如何处理呢？——那就在加一个半加器呗！两个半加器只要有一个有进位，那carry out就是1，因此可以用一个或门来实现。

这称之为全加器，其真值表为：
具体实现为：
能看出来其中的逻辑吗？我们把全加器抽象为：
有了一位全加器，还会发愁8位全加器吗？
8位全加器可以抽象为：。

logisim1位全加器构成4位加法器的设计过程描述[logisim1位全加器构成4位加法器的设计过程描述]在数字电路设计中，加法器是最基本也是最常见的电路之一。

一个4位加法器由四个1位全加器组成，每个1位全加器都能实现两个1位二进制数的加法。

本文将以构造一个4位加法器为例，详细介绍1位全加器的设计过程及其在4位加法器中的应用。

1. 1位全加器的功能和原理：1位全加器是一种能够实现三个二进制输入数(a、b和进位cin)加和产生两个输出数(和sum和进位cout)的电路。

其最基本的真值表可以表示为：a b cin sum cout-0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1从上表中可以看出，和sum的计算结果是输入数a、b和cin的异或值；而进位cout的计算结果则是输入数a、b和cin的与运算后再与(a、b的异或结果)的或运算的结果。

2. 1位全加器的逻辑门电路设计：根据上述的真值表，我们可以设计出1位全加器的逻辑门电路。

一种常见的实现方式是使用两个异或门、一个与门和一个或门组合而成。

具体接线如下图所示：a -oooob -ooocin -oooosum cout Cin3. 构造4位加法器的步骤：一位全加器是完成二进制的加法运算的基本单元，我们可以通过将四个1位全加器按照特定的连接方式组成一个4位加法器。

下面是构造一个4位加法器的详细步骤：3.1 连接四个1位全加器：将四个1位全加器按照从右至左的顺序依次连接起来，其中每一个全加器的进位输入cin连接到其前一个全加器的进位输出cout。

这样，第一个全加器的进位输入cin可以直接连接到一个外部的输入信号，即加法器的进位输入Cin。

3.2 确定输入连接方式：将待相加的两个4位二进制数a和b的对应位与进位输入Cin分别与第一个全加器的a、b和cin相连。

16位快速加法器32位快速加法器（运算器设计）快速加法器的设计基于全加器和半加器的组合。

全加器可以实现对两个二进制位的相加，并且可以处理进位。

半加器只能处理两个二进制位的相加，但不能处理进位。

快速加法器通过使用多个全加器和半加器的级联来实现对多个二进制位的相加，并处理进位。

一个16位快速加法器通常由16个全加器组成，每个全加器对应一个二进制位的相加。

输入端包括两个16位的二进制数A和B，以及一个进位输入Cin。

输出端包括一个16位的二进制数S和一个进位输出Cout。

快速加法器的设计中还考虑了进位的传递问题。

通常情况下，每个全加器的进位输入都连接到前一个全加器的进位输出。

这样，在相加的过程中，进位会从低位传递到高位。

为了提高运算器的效率，可以采用并行运算的方式。

32位快速加法器可以通过将两个16位快速加法器并联来实现。

其中，一个加法器负责处理前16位，另一个加法器负责处理后16位。

这样可以同时进行两个16位数的相加，大大提高了加法操作的速度。

快速加法器的工作原理如下：1.将输入的两个16位二进制数A和B送入第一个全加器，通过16个全加器的级联实现对各位的相加，并处理进位。

2.每个全加器的输出与相应的进位输入连线，以实现进位的传递。

3.得到的16位二进制数S作为输出。

对于32位快速加法器，它由两个16位快速加法器组成，其中第一个加法器处理低16位，第二个加法器处理高16位。

输入的两个32位二进制数A和B被拆分为两个16位数，并分别送入两个加法器进行相加。

最后，两个相加的结果通过一个与门来判断是否有进位，进一步得到32位的二进制数S和进位输出Cout。

快速加法器是计算机中常用的运算器，它在高速计算和数据处理方面具有重要的作用。

通过合理的设计和优化，可以实现更高效的加法操作，提高计算机的性能。

同时，快速加法器的设计还需要考虑功耗和面积等因素，以实现更好的综合性能。

8位加法器的设计一个8位加法器的设计需要考虑到以下几个方面：输入端口、输出端口、运算器、控制电路和时序以及综合测试等。

输入端口是加法器的输入，我们需要为每个输入端口分配相应的位数。

对于一个8位加法器，我们需要8个输入端口，每个端口为1位。

可以使用开关或者其他输入设备来控制输入信号。

输出端口是加法器的输出，同样需要为每个输出端口分配相应的位数。

对于一个8位加法器，我们需要8个输出端口，每个端口为1位。

可以使用LED灯等输出设备来显示输出结果。

运算器是加法器的核心部件，负责实现加法运算。

我们需要使用逻辑门电路来实现8位加法。

常见的实现方式是使用二进制加法器来实现，其中包括全加器、半加器等。

控制电路和时序是为了保证加法器的稳定运行。

可以采用时钟信号来对加法器的运算进行控制，时钟信号可以通过一个时钟源或者其他方式来产生。

综合测试是为了确保加法器的正确性。

我们需要设计一个测试电路，输入各种可能的输入信号，并检查输出结果是否符合预期。

以下是一个8位加法器的设计实例：1.输入端口设计：设计8个输入端口，每个端口为1位。

2.输出端口设计：设计一个8位输出端口，用于显示加法结果。

3.运算器设计：使用全加器和半加器组成8位二进制加法器。

首先将每一位的输入与进位相加，得到部分和和进位，然后再将部分和与下一位的输入和进位再相加，依次类推，最后得到8位加法结果。

4.控制电路和时序设计：使用时钟信号来控制加法器的运算。

可以通过一个时钟源或者其他方式来产生时钟信号。

5.综合测试设计：设计一个测试电路，输入各种可能的输入信号，并检查输出结果是否符合预期。

可以使用计算机软件来进行模拟测试。

在设计过程中，需要充分考虑各个部件之间的连接和信息传递，确保输入信号能够正确地经过运算器进行运算，并将运算结果正确地传递到输出端口。

总之，一个8位加法器的设计需要考虑到输入端口、输出端口、运算器、控制电路和时序以及综合测试等方面。

在具体设计过程中，还需要充分考虑其稳定性、可靠性和正确性等因素。

4位快速加法器设计原理快速加法器是一种计算器件，可以快速地对两个二进制数进行加法运算。

相对于一般的加法器，它具有更高的速度和效率。

本文主要介绍4位快速加法器的设计原理。

1.基本概念在二进制加法中，加法器通过对两个二进制数分别进行逐位相加的方法，得到它们的和。

二进制加法的基本规则如下：0+0=0;1+0=1;0+1=1;1+1=0（进位1）。

在四位二进制数的加法中，每位相加可以得到一个位和进位两位。

4位快速加法器在计算时需要考虑到位和进位两个方面。

2.快速加法器的组成4位快速加法器可以由4个1位全加器和1个2位全加器组成。

1位全加器的输出等于输入A、B和进位C的和。

输出S等于(A xor B) xor C，进位C 等于AB+C(A xor B)。

2位全加器是由两个1位全加器和一个2选1选择器组成。

输入A和B分别与这两个全加器相连，进位C输入到这两个全加器的进位端。

选择器的选择信号是两个输入和上一个全加器的进位，选择器的输出连接到2位全加器的进位输出。

3.原理图4位快速加法器的原理图如下所示：每个1位全加器都由具有相同运算功能的逻辑门电路组成。

在1位全加器中，输入A、B和进位C分别与XOR、AND和OR门相连，这些门的输出再次进行逻辑运算得到输出S和新的进位C。

2位全加器由两个1位全加器和一个2选1选择器组成。

选择器的选择信号是上一个1位全加器的进位和两个输入的和。

这两个1位全加器的进位输出也分别与这个选择器相连。

4.流程图4位快速加法器的计算流程图如下所示：将输入的两个4位二进制数的第0位分别输入到1位全加器1和2中。

这两个全加器的进位C0均为0，得到第0位的位和（S0）和进位（C1）。

然后，将输入的两个4位二进制数的第1位分别输入到1位全加器3和4中。

全加器3的进位C1为1，因为它是在第0位加法器的进位C1的基础上进行的。

全加器4的进位C2为全加器3的进位C2与两个输入的和的2选1选择器输出的结果。

四位加法器设计范文四位加法器是一种用于执行四位二进制数加法的数字电路。

它可以通过将四个单独的一位加法器相连来实现。

每个一位加法器接收两个输入位和进位位，并输出一个和位和一个进位位。

四位加法器还需要一个额外的输入位作为最高位的进位位，以便处理溢出情况。

1.第一步：设计一位全加器全加器是执行两个输入位和一个进位位的加法操作，并输出一个和位和一个进位位。

它可以使用两个半加器和一个或门来实现。

半加器有两个输入位a和b，以及两个输出位s和c。

其中，s为和位，c为进位位。

半加器的真值表如下：a，b，s，c---，---，---，---0，0，0，00，1，1，01，0，1，01，1，0，1将两个半加器串联起来，可以得到一个全加器。

全加器的真值表如下：a ，b ，c ， s ， carry---，---，---，---，-------0，0，0，0，00，0，1，1，00，1，0，1，00，1，1，0，11，0，0，1，01，0，1，0，11，1，0，0，11，1，1，1，12.第二步：设计四位加法器四位加法器可以通过将四个全加器相连来实现。

它有四个输入位a3、a2、a1和a0，四个输入位b3、b2、b1和b0，一个输入位carry_in，四个输出位s3、s2、s1和s0，一个输出位carry_out。

其中，s3为最高位的和位，carry_out为溢出位。

首先，将a0和b0送入第一个全加器，得到s0和carry_out_0。

然后，将a1、b1和carry_out_0送入第二个全加器，得到s1和carry_out_1、同样地，将a2、b2和carry_out_1送入第三个全加器，得到s2和carry_out_2、最后，将a3、b3和carry_out_2送入第四个全加器，得到s3和carry_out。

3.第三步：使用多路选择器处理溢出当四位加法器出现溢出时，carry_out为1、为了处理溢出情况，我们可以使用一个多路选择器。

二进制加法器的设计
数学科学学院 12300180129 高月洁
1. 一位二进制加法器
1.1 半加器
半加器是实现两个一位二进制码相加的电路，因此只能用于两个二进制码最低位的相加。

因为高位二进制码相加时，有可能出现低位的进位，因此两个加数相加时还要计算低位的进位，需要比半加器多进行一次相加运算。

此时需用到1.2中的全加器。

A 和
B 是相加的两个数，S 是半加和数，
C 是进位数
逻辑表达式：S=A ⊕B ，C=A ·B
1.2 全加器
与半加器相比，全加器有进位输入端，在将两个多位二进制数相加时，除了最低位外，每一位都要考虑来自低位的进位。

半加器
S C
逻辑表达式：S i =A i ⊕B i ⊕C i-1 ， Ci=AiBi+C i-1(Ai+bi)
或Ci=AiBi+C i-1(Ai ⊕bi)
2. 多位二进制加法器
2.1将全加器串行链接，形成串行进位加法器。

每一位的相加结果都必须等到低一位的进位产生以后才能建立起来，因此将这种结构的电路称为串行进位加法器（或称为行波进位加法器）。

其最大的特点是运算速度慢。

适用于二位二进制加法器。

2.2
再从最低位开始向高位逐位传递进位信号。

优势在于提高了运行速度，但是当加法器的位数增加时，电路的复杂程度也随之急剧上升。

适用于四位及以上二进制加法器。

逻辑图
半加器 S 11
S 12 级联的4位加法器。

加法器和乘法器简介及设计大多数数字功能可分为：数据通道、储存器、控制单元、I/O。

加法器和乘法器属于数据通道部分。

一般对数据通道有如下要求：首先是规整性以优化版图，其次是局域性（时间、空间，算子相邻布置）以使版图紧凑，正交性（数据流、控制流）以便规整布线，另外还需要层次化和模块化。

简单加法器简单加法器是一个3 输入2 输出的逻辑单元，输入是两个相加位和一个前级进位，输出是和，以及本级进位。

功能就是实现带进位的1 位加法。

逻辑表达式是：SUM=A xor B xor Cin （异或的符号我不知道怎么弄出来，只好用xor 代替了。

）Carry=AB+Cin(A+B) 用组合逻辑来实现的话有下面几种方法一是普通方法，将上面的逻辑表达式转换成只有与或非的形式（便于电路实现）SUM=ABC+A(not B)(not C)+(not A)(not B)C+(not A)B(not C) 需要16 个管子Carry=AB+BC+AC 需要10 个管子另外A、B、C 都需要反相信号（每个反相器2 个管子）所以还需要6 个。

总共32 个管子。

上面计算管子的时候，逻辑是按管子串联算的，这样省管子，但是因为串联也会带来问题（阈值电压损失？）。

另外一种稍微使用了一点技巧，它利用输出的进位产生“和”位SUM=ABC+(A+B+C)(not Carry) Carry=AB+(A+B)C 这样总共需要28 个管子。

这种形式的电路重复利用Carry-out 信号来产生SUM，不需要异或门，节省了管子。

但是它也有缺点：SUM 信号比Carry 迟产生。

不过话又说回来，这未尝不是一个优点，因为在加法器链中，关键路径是进位信号的传递，也就是说通常加法器链的延时取决于每个加法器进位信号的产生时间（下面将要讨论这方面的问题），而不是“和”信号的延时。

所以这种电路的这个特点不会对速度造成太大的影响。

对组合逻辑加法器可以进行如下的优化：加大Carry Stage 中管子的尺寸以提高Carry out 的驱动能力。

4位数加法器设计报告
设计报告：4位数加法器
1.简介：
2.设计原理：
3.设计步骤：
步骤一：确定输入和输出
步骤二：设计全加器
全加器是4位数加法器的基本单元，它负责进行两个二进制数位的加法运算，并生成相应的和与进位输出。

全加器的输入包括两个二进制数位（A和B）和一个进位信号（Cin），输出是一个和位（S）和一个进位输出（Cout）。

步骤三：连接四个全加器
使用四个全加器将输入的两个4位二进制数逐位相加，将进位信号连接到下一级全加器的进位输入，结果和输出为4位二进制数。

步骤四：设计加法器的控制逻辑
控制逻辑用于判断在每个时钟周期中是否需要进行进位。

当两个输入数的相应位以及前一位的进位信号都为1时，才会产生进位输出。

步骤五：测试和调试
对设计的4位数加法器进行仿真测试，并使用实际电子元件进行搭建和调试。

4.设计要点：
-全加器的设计要考虑进位信号的传播和延迟。

-用适当的逻辑门和触发器将四个全加器连接在一起。

-控制逻辑的设计要注意时序和状态转换。

5.设计优化：
-使用快速加法器设计，减小进位传播延迟。

-采用并行加法器设计，在多个位上同时进行加法运算，提高运算速度。

-加入流水线设计，将加法运算划分为多个阶段，提高运算频率。

6.结论：
4位数加法器是一种常见的数字逻辑电路，用于对两个4位二进制数进行加法运算。

它的设计原理简单直观，涉及到全加器、控制逻辑和进位传播等方面的内容。

通过合理的设计和优化，可以实现高效的4位数加法器。

同时，我们也可以考虑在此基础上进行更高位数的加法器设计，以满足不同的需求。

四位并行加法器设计四位并行加法器是一种电子设计电路，可以执行四位二进制数的并行加法操作。

它由多个逻辑门和加法器组成，可以通过并行的方式同时对四位数进行加法计算，提高了计算速度。

本文将详细介绍四位并行加法器的设计原理和实现方法。

首先，我们需要了解二进制加法的原理。

在数字电路中，二进制加法器是一种能够对两个二进制数字进行相加运算的电路。

它的输入包括两个二进制数字和一个进位输入，输出是一个和结果和一个进位输出。

对于四位加法器来说，需要使用四个单独的加法器来执行每一位的加法运算。

每个加法器都有两个输入位和一个进位输入，以及一个和结果和一个进位输出。

这四个加法器可以并行地执行四位加法运算，从而提高计算速度。

接下来，我们将设计一个四位并行加法器的电路。

首先，我们需要一个四位完全加器。

一个四位完全加器可以由四个单独的全加器组成。

一个全加器是一种能够完成两个输入位和一个进位输入位的加法运算的电路。

它的输出包括一个和结果和一个进位输出。

为了实现四位并行加法器，我们可以将四个全加器按照并行的方式连接在一起，使得每个全加器的输入位和进位输入位都与相应的输入连接。

其中，第一个全加器的进位输入为0，其他三个全加器的进位输入位分别与前一个全加器的进位输出位相连。

这样，我们就可以实现四位加法运算。

在实际设计中，我们可以使用逻辑门和触发器来搭建完整的四位并行加法器电路。

首先，我们将使用逻辑门来实现全加器。

全加器的实现可以使用两个异或门、一个与门和一个或门来构建。

异或门用于计算两个输入位的和结果，与门用于计算两个输入位和进位输入位的交集，或门用于计算和结果的并集。

通过组合这些逻辑门，我们就可以构建一个完整的全加器。

接下来，我们将使用四个全加器和一些额外的逻辑门和触发器来构建四位并行加法器。

我们可以使用一个四输入的或门来进行四个全加器的和结果的合并。

为了实现进位输入位的传递，我们可以使用多级的触发器来实现。

具体的电路设计取决于具体的需求和实现方式。
