工程制图复习知识要点

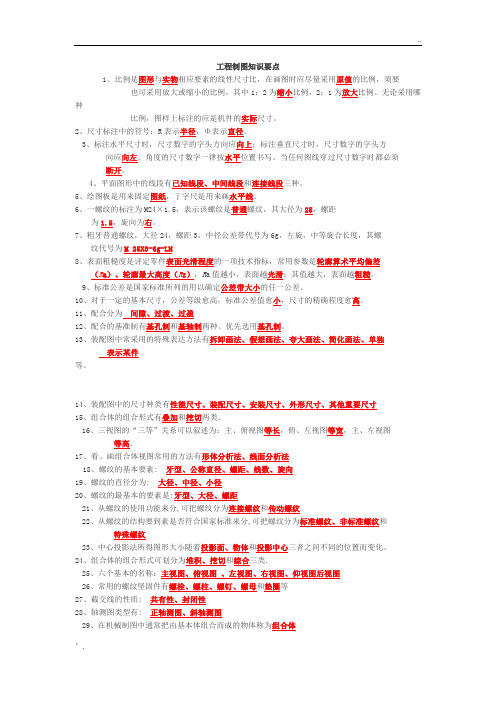

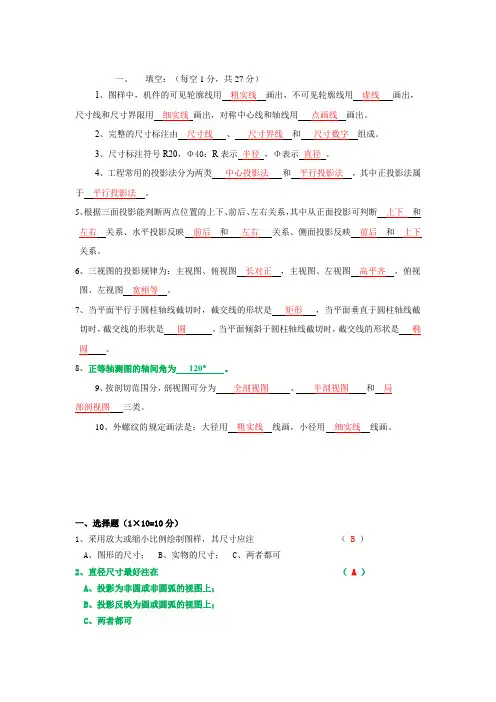

一、填空：（每空1分，共27分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。

2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。

4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。

5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。

7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。

8、正等轴测图的轴间角为120°。

9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。

一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交，其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（B）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线；C、两者均可7、半剖视图中，表达外形的部分，其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。

一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。

2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。

4、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法。

5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。

7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。

8、正等轴测图的轴间角为120°。

9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。

一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。

工程制图大一复习知识点工程制图是工程设计的基础工作之一，它通过图纸的形式将设计方案转化为可供施工或生产使用的具体信息。

在大一学习工程制图课程时，掌握以下几个知识点是十分重要的。

1. 投影法投影法是工程制图最基础和核心的内容之一。

它是通过将三维实体的形状、尺寸和位置信息投影到二维图纸上，给予工程师和技术人员理解和操作的便捷。

常用的投影法有平行投影法和透视投影法。

其中，平行投影法又包括正交投影法（主视图、剖视图、细节视图）和斜投影法（等角投影、等轴测投影）。

掌握不同投影法的应用场景和技巧，能够准确无误地表达设计意图。

2. 图纸规格与图幅根据不同的需求和使用环境，绘制的图纸需要符合一定的规格和标准。

常见的图纸规格包括A系列（A0、A1、A2、A3、A4）和B系列（B0、B1、B2、B3、B4）。

图纸的产出需要考虑图幅（绘图区域）的合理利用和布局的美观。

此外，还需了解标准视图的放置位置和顺序，以便在制图过程中合理安排图纸内容的呈现。

3. 平面图与立体图工程制图以绘制平面图和立体图为主要任务。

平面图是将物体投影到平面上的图形，通过不同的视图（主视图、剖视图、细节视图等）展示物体的各个侧面和细节，并标注尺寸和注释。

立体图是将物体以立体形式直观地展现在图纸上，包括等轴测图、透视图等。

理解平面图和立体图的特点和应用范围，能够准确地表达出设计意图和技术要求。

4. 图样符号与标注在工程制图中，使用统一的图样符号和标注是十分重要的，它可以确保图纸的准确性和一致性。

图样符号是用来表示不同部件、元件和构造的图形符号，包括标准符号和非标准符号。

标注则是在图纸上标出尺寸和文字说明，以便施工和生产。

熟悉常用的图样符号和标注方式，能够准确地传达设计要求和技术细节。

5. CAD软件的应用随着计算机技术的快速发展，CAD（计算机辅助设计）软件已成为工程制图的主要工具。

在大一的学习中，我们需要掌握一种常用的CAD软件，如AutoCAD、SolidWorks等，学会使用CAD软件进行绘图、编辑、调整和输出等操作。

工程制图总复习提纲2012.12.11一、正投影基本规律1.正投影法的投影特点1)真实性——平面图形/线段∥投影面2)积聚性——平面图形/线段⊥投影面3)类似性2.正投影法的基本规律：长对正、高平齐、宽相等3.直线的投影1)一般位置直线——3斜线2)投影面的平行线——正平线/水平线/侧平线(1斜线：反映实形和倾角，2正线：平行于投影轴)-表2-1(P32)3)投影面的垂直线——正垂线/铅垂线/侧垂线(1点：积聚，2正线：垂直于投影轴/反映实形)-表2-2(P33)4)直线投影特点：线性不变——线、点从属性不变平行性不变4.平面的投影1)一般位置平面——3类似形(拓扑不变)2)投影面的垂直面——正垂面/铅垂面/侧垂面(1斜线：积聚&反映倾角，2类似)-表2-3(P36)3)投影面的平行面——正平面/水平面/侧平面(1实形，2正线：积聚)-表2-4(P37)二、立体(截切立体和相贯立体的三面投影)1.立体的投影2.立体的表面取点平面立体——棱柱、棱锥（台）回转体圆柱：1圆2矩形圆锥：1圆2等腰三角形球：3圆立体表面取点(积聚性：一求二、二求三)是求截交线、相贯线的基础3.截切立体平面立体—截交线端点：截平面和棱线的交点回转体圆柱(①⊥轴线②∥轴线③∠轴线)-表3-1(p49)圆锥(①过锥顶—等腰△，②θ＝90°—圆，③④⑤θ<90°—非圆曲线)-表3-2(p53)球(①∥投影面—1圆，2正线，②⊥投影面—1斜线，2非圆曲线)-表3-3(p56)单个截平面截切多个截平面截切组合回转体的截切截交线的特点：共有性封闭性形状—直线/圆/非圆曲线求截交线的方法：积聚性法辅助直线法/辅助圆法求截交线的思路与做图步骤：积聚性法辅助直线法辅助圆法4.立体相贯求相贯线的方法：积聚性法辅助平面法圆柱与圆柱相贯——圆柱正交相贯(特点与简化画法)圆柱与方柱相贯、等径相贯同轴回转体相贯求相贯线的思路与做图步骤：积聚性法辅助平面法5.核心方法积聚性法求截交线和相贯线辅助直线法/辅助圆法求截交线求截交线/相贯线的关键：分析判断截交线/相贯线的空间形状和投影特点6.重点内容利用积聚性法/辅助直线法/辅助圆法求立体的截交线利用积聚性法求圆柱正交相贯7.重点习题习题集：2-6(p10-11)、3-1(p12-15)、3-2(1-12) (p16-18)三、组合体、机件表达方法(视图、剖视、断面图、其它表达方法)1.组合体画图、读图、基本视图、向视图表达2.组合体取剖视、注尺寸(重点为单一剖切平面的全剖、半剖、局部剖，特别注意肋板的剖切)3.半剖视图：主视图右边、左视图前边、俯视图右边/前边4.给两个视图，求第三视图5.取指定视图的剖视6.移出断面图的画法7.肋板等结构的表达方法8.视图标注省略的最高原则：不注自明9.核心方法形体分析法(p73-74)线面分析法(p74-76)10.重点习题习题集：4-7(1-2)(p26)、5-1(p28)、5-2 (p28)、5-9(p31)、5-15(p33)、5-16~5-20 (p34-38)四、标准件、常用件1.螺纹画法1)内螺纹画法——视图、剖视2)外螺纹画法——视图、剖视1)内、外螺纹连接画法——视图、剖视2.尺寸注法1)普通螺纹尺寸注法2)非密封管螺纹尺寸注法3)内、外螺纹连接尺寸注法3.螺纹紧固件1)螺纹紧固件标记：文字叙述－标记2)螺栓、双头螺柱、螺钉连接的画法(简化画法)4.标准件键、销(在装配图中认识)5.重点习题习题集：6-1(p41)、6-2(1-3)(p41)、6-3(p42)五、零件图1.读图2.尺寸标注: 第一章§1.5尺寸注法(P8-11)，第四章§4组合体的尺寸注法(P77-82)，第六章§2.4螺纹的种类与标注(P111-112)，第七章§2.2.5常见孔的尺寸注法(P135)，§3.2零件图的尺寸注法(P136-137)3.极限与配合：标注的各个部分的含义φ26H7/f64.零件图、装配图中的标注：文字叙述－极限与配合注法5.表面结构：注法Ra值的含义及单位，去除材料加工表面和非去除材料加工表面的判定6.核心方法形体分析法7.重点习题习题集：7-1(p44)、7-4(p46-47)六、装配图1.读图：尺寸类型(特性尺寸、装配尺寸——配合尺寸/连接尺寸/相对位置尺寸、外形尺寸、安装尺寸、其它必要尺寸)、配合方式(配合制度、配合种类、极限与配合代号含义——教材：p148-152)、表达方法、工作原理2.明细栏内容(零件/标准件种类和数量)3.合理装配结构——教材：图8-8～图8-14(p166-167)七、核心方法总结1.积聚性法——求截交线、相贯线2.辅助直线法/辅助圆法——求截交线3.形体分析法——组合体、机件的读图、画图、标注尺寸4.线面分析法——组合体、机件的读图、画图八、考题类型1)选择题(不定项)2)截切相贯3)紧固件4)图样画法5)零件图(尺寸/填空)6)装配图(填空/选择)。

工程制图知识梳理目录第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。

2.尺寸是机件的最后完工尺寸（和比例没有关系）。

3.每一尺寸只标注一次。

4.尺寸界线伸出尺寸线2-3mm。

5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。

3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。

2.定型尺寸：确定各线段大小的尺寸。

3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。

III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ 轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。

2. 两直线的相对位置a. 平行：两直线平行，则同面投影平行b. 相交：两直线相交，则同面投影相交c. 交叉：投影可能相交，但不同投影面上的交点不满足点的投影规律每一个投影交点可求出一对重影点三. 面的投影1. 平面的表示法a. 不共线三点b. 一线与线外一点c. 相交两直线d. 平行两直线2. 平面在三投影体系下的分类a. 投影面垂直面：垂直于一个投影面，倾斜于另外两个投影面在垂直面上积聚为直线在其余面上类似b. 投影面平行面：平行于一个投影面，垂直于另外两个投影面c. 一般位置平面：与三个平面都倾斜3. 平面内的直线和点A. 平面内取直线要使直线在平面内，要满足两个条件之一：a. 直线通过平面内的两个点b. 直线通过平面内的一个点，并平行于平面内任意一条直线B. 平面内取点要使点在平面内，只要使点在平面内的某一直线即可。

点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。

所以，点是形体的最基本元素。

且点的投影规律是线, 面, 体的投影基础。

一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。

这两个投影都反映A点的X 坐标。

a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。

这两个投影都反映A点的Z 坐标。

a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。

（1）对V面投影时，靠近V面的为后，远离V面的为前。

H, W面投影可反映出其前后关系。

（2）对H面投影时，靠近H面的为下，远离H面的为上。

V, W面投影可反映出其上下关系。

（3）对W面投影时，靠近W面的为右，远离W面的为左。

V, H面投影可反映出其左右关系。

三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。

四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。

直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。

二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。

66、在母线上的一点的运动轨迹称为纬圆。

67、两个基本体相交，称为相贯体。

68、正等轴测图包括正等测、正二测和正三测。

69、斜轴测图包括斜等测、斜二测和斜三测。

70、画物体的正等轴测图常用的作图方法是坐标法。

71、正等轴测图包括正平面、水平面和侧平面。

72、在机械制图中通常把基本体组合而成的物体称为组合体。

73、叠加型组合体是由若干个简单的基本体叠合而成。

74、切割型组合体是将一个完整的基本体切割或穿孔后形成的。

75、组合体上相邻表面的联接关系可分为：对齐、相交、相切三种。

76、轴承座分为底板、支承板、圆筒、筋板四个基本形体组成。

77、定形尺寸是确定组合体各组成部分的形状大小的尺寸。

78、定位尺寸是确定组合体组成部分之间相对位置的尺。

79、总体尺寸是确定组合体外形大小的总长、总宽和总高尺寸。

80、表达机件的外部结构形状的视图通常有基本视图、向视图、局部视图和斜视图。

81、机件向基本投影面投射得到的视图称为基本视图。

82、机件特定方向的视图称为向视图。

83、将机件的某一部分向基本投影面投射所得到的视图称为局部视图84、将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图85、剖视图就是假想的用剖切平面，从机件适当位置将机件切开。

剖切平面与机件接触的部分称为断面86、剖视图可分为全剖视图、半剖视图和局部剖视图87、用剖切面局部地剖开机件所得到的剖视图称为局部剖视图。

88、用一个剖切面剖开机件的方法称为单一剖。

89、采用假想的剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为断面图。

90、断面图主要用于表达机件某部分的断面。

91、画在视图轮廓线之外的断面图称为移出断面图。

92、画在视图轮廓线之内的断面图称为重合断面图。

93、在圆柱或圆锥表面上所形成的螺纹为外螺纹94、在圆柱或圆锥内表面上所形成的螺纹为内螺纹95、螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。

工程制图中必考知识点总结下面是工程制图中必考的知识点总结：一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多，常见的有建筑制图、机械制图、电气制图、水暖制图等。

每种制图都有其特定的符号和规范。

2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等，不同的规格适用于不同的制图需求。

在制图过程中，选择合适的图纸规格是十分重要的。

二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上，包括平行投影和透视投影两种方式。

2. 投影方法工程制图中常用的投影方法有正投影和轴测投影，正投影分为一、二和三等角投影。

三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等，在工程制图中，不同的图线代表不同的意义。

2. 线型符号根据不同的设计要求，绘图中需要使用不同的线型符号，包括连续粗线、破折线、菲涅耳线等。

四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系，通常用分数或比值表示，如1:50、1/100等。

2. 标准尺度在工程制图中，常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等，选择合适的尺度可以使图纸更加清晰易读。

五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状，标注的尺寸要符合规范，要简洁明了且准确无误。

2. 尺寸公差在工程制图中，尺寸公差是指允许的尺寸变化范围，在标注尺寸时需要考虑尺寸公差的影响。

六、符号和标志1. 机械制图符号在机械制图中，常用的符号包括直线、圆弧、螺纹、孔等，掌握这些符号的意义和用法是必不可少的。

2. 电气制图符号电气制图中的符号包括线路、元件、连接等，了解这些符号的含义对于正确理解电气系统非常重要。

七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等，掌握这些绘图工具的使用方法是基本功。

2. 绘图技巧为了提高绘图效率和质量，需要掌握一些绘图技巧，如画线顺序、线条的粗细控制、标注的位置和方式等。

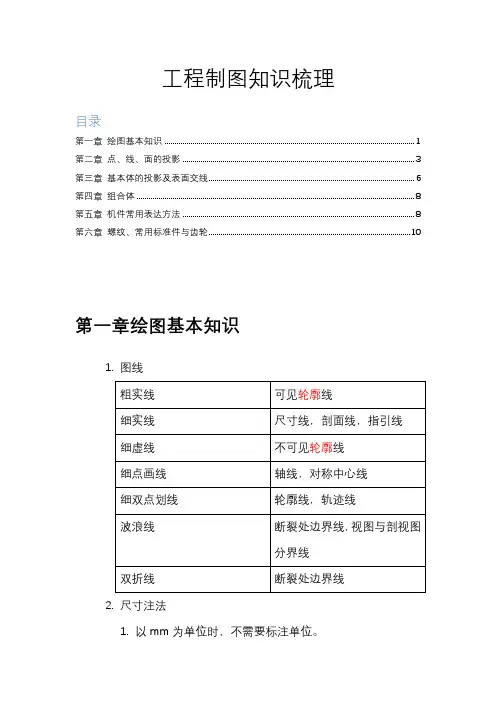

工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (11)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。

2.尺寸是机件的最后完工尺寸（和比例没有关系）。

3.每一尺寸只标注一次。

4.尺寸界线伸出尺寸线2-3mm。

5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。

3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。

2.定型尺寸：确定各线段大小的尺寸。

3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。

III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。

一、填空：（每空1分，共27分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。

2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。

4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。

5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。

7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。

8、正等轴测图的轴间角为120°。

9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。

一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交，其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（B）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线；C、两者均可7、半剖视图中，表达外形的部分，其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。

一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。

2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。

4工程制图知识点中心投影法和平行投影法,其中正投影法属于平行投影法。

5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。

7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。

8、正等轴测图的轴间角为120°。

9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。

一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。

1.①平行投影法：投射线互相平行的投影法称为平行投影法。

②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。

③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。

④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。

⑤截交线：平面与立体表面相交而产生的交线称为截交线。

⑥相贯线：两立体相交而产生交线称为相贯线。

⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。

⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。

形体分析法线面分析法-读图的基本方法12、线面分析法：就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置，从而想象出物体形状的方法。

⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。

⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。

⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。

⑫轴间角：轴测轴之间的夹角称为轴间角。

⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。

⑭基本视图：机件向投影面投射所得的视图称为基本视图。

⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。

⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。

⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。

⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。

⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。

⑳装配图：表示一部分机器或部件的图样。

一、填空：（每空1分，共27分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。

2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。

4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。

5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。

7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。

8、正等轴测图的轴间角为120°。

9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。

一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交，其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（B）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线；C、两者均可7、半剖视图中，表达外形的部分，其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。

71、正等轴测图包括正平面、水平面和侧平面。

72、在机械制图中通常把基本体组合而成的物体称为组合体。

73、叠加型组合体是由若干个简单的基本体叠合而成。

74、切割型组合体是将一个完整的基本体切割或穿孔后形成的。

75、组合体上相邻表面的联接关系可分为：对齐、相交、相切三种。

76、轴承座分为底板、支承板、圆筒、筋板四个基本形体组成。

77、定形尺寸是确定组合体各组成部分的形状大小的尺寸。

78、定位尺寸是确定组合体组成部分之间相对位置的尺。

79、总体尺寸是确定组合体外形大小的总长、总宽和总高尺寸。

80、表达机件的外部结构形状的视图通常有基本视图、向视图、局部视图和斜视图。

81、机件向基本投影面投射得到的视图称为基本视图。

82、机件特定方向的视图称为向视图。

83、将机件的某一部分向基本投影面投射所得到的视图称为局部视图84、将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图85、剖视图就是假想的用剖切平面，从机件适当位置将机件切开。

剖切平面与机件接触的部分称为断面86、剖视图可分为全剖视图、半剖视图和局部剖视图87、用剖切面局部地剖开机件所得到的剖视图称为局部剖视图。

88、用一个剖切面剖开机件的方法称为单一剖。

89、采用假想的剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为断面图。

90、断面图主要用于表达机件某部分的断面。

91、画在视图轮廓线之外的断面图称为移出断面图。

92、画在视图轮廓线之内的断面图称为重合断面图。

93、在圆柱或圆锥表面上所形成的螺纹为外螺纹94、在圆柱或圆锥内表面上所形成的螺纹为内螺纹95、螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。

96、常见的在零件上加工形成螺纹的方法有：车床车削、丝锥攻丝两种。

97、通过螺纹轴线的剖切面上螺纹的轮廓形状，称为螺纹牙型。

98、大径是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直径。

99、小径是指通过外螺纹的牙底或内螺纹的牙顶假想的一圆柱面的直径。

工程制图复习知识要点工程制图复习知识要点工程制图在培养学生作为创造性思维基础的空间想象力及构思能力和促进工业化进程等诸多方面发挥了重要的作用。

工程图是生产中必不可少的技术文件，是在世界范围通用的“工程技术的语言”。

正确规范的绘制和阅读工程图是一名工程技术人员必备的基本素质。

下面由店铺带来工程制图的复习知识要点以供大家阅读。

第一章(投影和视图)1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。

第二章（视图间的投影规律）主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章(线面关系)一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。

2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。

二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。

三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。

从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。

当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。

四、平面与平面相交1. 交线是两平面的公有线。

(凡两平面的公有点都在交线上)2. 交线的投影是直线，可由其上两个(公有)点的投影确定。

3. 求一平面内的一直线与另一平面的交点来确定公有点(转化为线、面交点问题)。

实际交线应在两平面投影的公共范围之内。

两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。

当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。

第四章(换面法)一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。

(平行于新的投影面、垂直于新的投影面)2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。

二、新旧投影之间的关系一般规律：1)点的新投影和保留旧投影的连线垂直于新轴。
