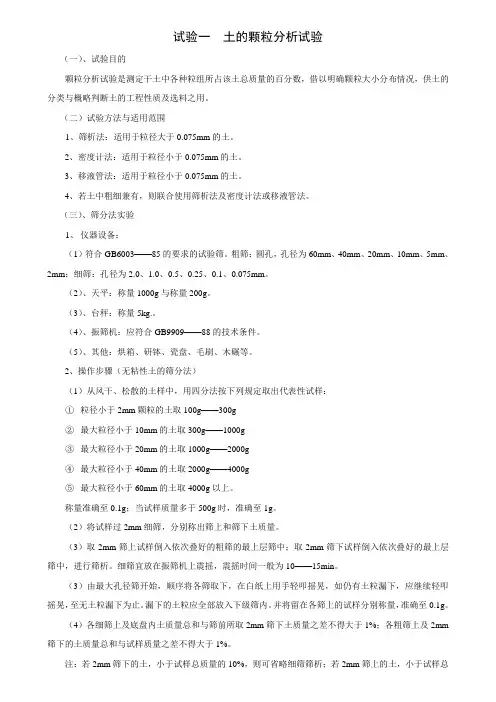

土的颗粒分析试验(筛分法)

试验一土的颗粒分析试验（一）、试验目的颗粒分析试验是测定干土中各种粒组所占该土总质量的百分数，借以明确颗粒大小分布情况，供土的分类与概略判断土的工程性质及选料之用。

（二）试验方法与适用范围1、筛析法：适用于粒径大于0.075mm的土。

2、密度计法：适用于粒径小于0.075mm的土。

3、移液管法：适用于粒径小于0.075mm的土。

4、若土中粗细兼有，则联合使用筛析法及密度计法或移液管法。

（三）、筛分法实验1、仪器设备：（1）符合GB6003——85的要求的试验筛。

粗筛：圆孔，孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2.0、1.0、0.5、0.25、0.1、0.075mm。

（2）、天平：称量1000g与称量200g。

（3）、台秤：称量5kg.。

（4）、振筛机：应符合GB9909——88的技术条件。

（5）、其他：烘箱、研钵、瓷盘、毛刷、木碾等。

2、操作步骤（无粘性土的筛分法）（1）从风干、松散的土样中，用四分法按下列规定取出代表性试样：①粒径小于2mm颗粒的土取100g——300g②最大粒径小于10mm的土取300g——1000g③最大粒径小于20mm的土取1000g——2000g④最大粒径小于40mm的土取2000g——4000g⑤最大粒径小于60mm的土取4000g以上。

称量准确至0.1g；当试样质量多于500g时，准确至1g。

（2）将试样过2mm细筛，分别称出筛上和筛下土质量。

（3）取2mm筛上试样倒入依次叠好的粗筛的最上层筛中；取2mm筛下试样倒入依次叠好的最上层筛中，进行筛析。

细筛宜放在振筛机上震摇，震摇时间一般为10——15min。

（3）由最大孔径筛开始，顺序将各筛取下，在白纸上用手轻叩摇晃，如仍有土粒漏下，应继续轻叩摇晃，至无土粒漏下为止。

漏下的土粒应全部放入下级筛内。

并将留在各筛上的试样分别称量，准确至0.1g。

（4）各细筛上及底盘内土质量总和与筛前所取2mm筛下土质量之差不得大于1%；各粗筛上及2mm 筛下的土质量总和与试样质量之差不得大于1%。

试验一土的颗粒分析试验（一）、试验目的颗粒分析试验是测定干土中各种粒组所占该土总质量的百分数，借以明确颗粒大小分布情况，供土的分类与概略判断土的工程性质及选料之用。

（二）试验方法与适用范围1、筛析法：适用于粒径大于0.075mm的土。

2、密度计法：适用于粒径小于0.075mm的土。

3、移液管法：适用于粒径小于0.075mm的土。

4、若土中粗细兼有，则联合使用筛析法及密度计法或移液管法。

（三）、筛分法实验1、仪器设备：（1）符合GB6003——85的要求的试验筛。

粗筛：圆孔，孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2.0、1.0、0.5、0.25、0.1、0.075mm。

（2）、天平：称量1000g与称量200g。

（3）、台秤：称量5kg.。

（4）、振筛机：应符合GB9909——88的技术条件。

（5）、其他：烘箱、研钵、瓷盘、毛刷、木碾等。

2、操作步骤（无粘性土的筛分法）（1）从风干、松散的土样中，用四分法按下列规定取出代表性试样：①粒径小于2mm颗粒的土取100g——300g②最大粒径小于10mm的土取300g——1000g③最大粒径小于20mm的土取1000g——2000g④最大粒径小于40mm的土取2000g——4000g⑤最大粒径小于60mm的土取4000g以上。

称量准确至0.1g；当试样质量多于500g时，准确至1g。

（2）将试样过2mm细筛，分别称出筛上和筛下土质量。

（3）取2mm筛上试样倒入依次叠好的粗筛的最上层筛中；取2mm筛下试样倒入依次叠好的最上层筛中，进行筛析。

细筛宜放在振筛机上震摇，震摇时间一般为10——15min。

（3）由最大孔径筛开始，顺序将各筛取下，在白纸上用手轻叩摇晃，如仍有土粒漏下，应继续轻叩摇晃，至无土粒漏下为止。

漏下的土粒应全部放入下级筛内。

并将留在各筛上的试样分别称量，准确至0.1g。

（4）各细筛上及底盘内土质量总和与筛前所取2mm筛下土质量之差不得大于1%；各粗筛上及2mm 筛下的土质量总和与试样质量之差不得大于1%。

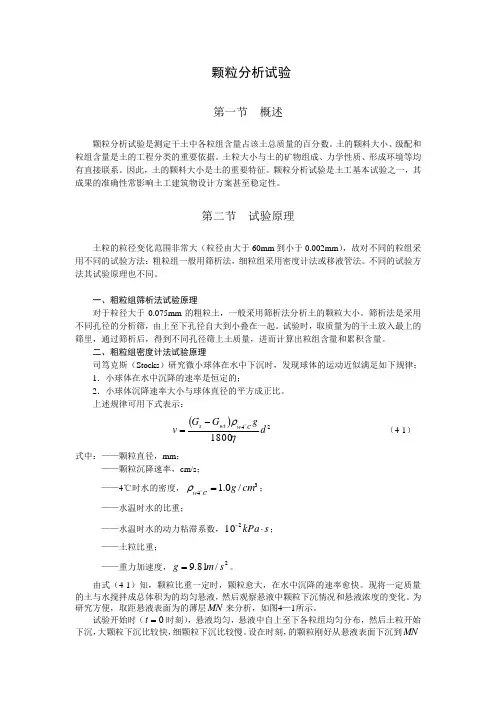

颗粒分析试验第一节 概述颗粒分析试验是测定干土中各粒组含量占该土总质量的百分数。

土的颗料大小、级配和粒组含量是土的工程分类的重要依据。

土粒大小与土的矿物组成、力学性质、形成环境等均有直接联系。

因此，土的颗料大小是土的重要特征。

颗粒分析试验是土工基本试验之一，其成果的准确性常影响土工建筑物设计方案甚至稳定性。

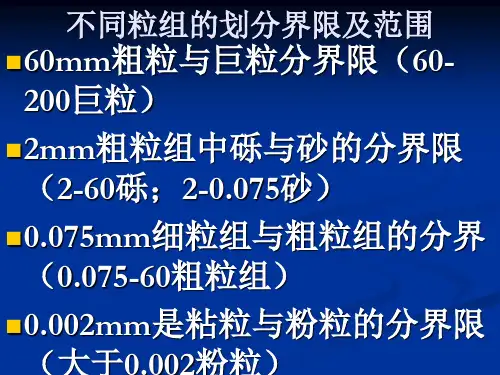

第二节 试验原理土粒的粒径变化范围非常大（粒径由大于60mm 到小于0.002mm ），故对不同的粒组采用不同的试验方法：粗粒组一般用筛析法，细粒组采用密度计法或移液管法。

不同的试验方法其试验原理也不同。

一、粗粒组筛析法试验原理对于粒径大于0.075mm 的粗粒土，一般采用筛析法分析土的颗粒大小。

筛析法是采用不同孔径的分析筛，由上至下孔径自大到小叠在一起。

试验时，取质量为的干土放入最上的筛里，通过筛析后，得到不同孔径筛上土质量，进而计算出粒组含量和累积含量。

二、粗粒组密度计法试验原理司笃克斯（Stocks ）研究微小球体在水中下沉时，发现球体的运动近似满足如下规律； 1．小球体在水中沉降的速率是恒定的；2．小球体沉降速率大小与球体直径的平方成正比。

上述规律可用下式表示：()241800d gG G v C w wt s ηρ-=（4-1）式中：——颗粒直径，mm ；——颗粒沉降速率，cm/s ；——4℃时水的密度，34/0.1cm g C w = ρ； ——水温时水的比重；——水温时水的动力粘滞系数，s kPa ⋅-210； ——土粒比重；——重力加速度，2/81.9s m g =。

由式（4-1）知，颗粒比重一定时，颗粒愈大，在水中沉降的速率愈快。

现将一定质量的土与水搅拌成总体积为的均匀悬液，然后观察悬液中颗粒下沉情况和悬液浓度的变化。

为研究方便，取距悬液表面为的薄层MN 来分析，如图4—1所示。

试验开始时（0=t 时刻），悬液均匀，悬液中自上至下各粒组均匀分布，然后土粒开始下沉，大颗粒下沉比较快，细颗粒下沉比较慢。

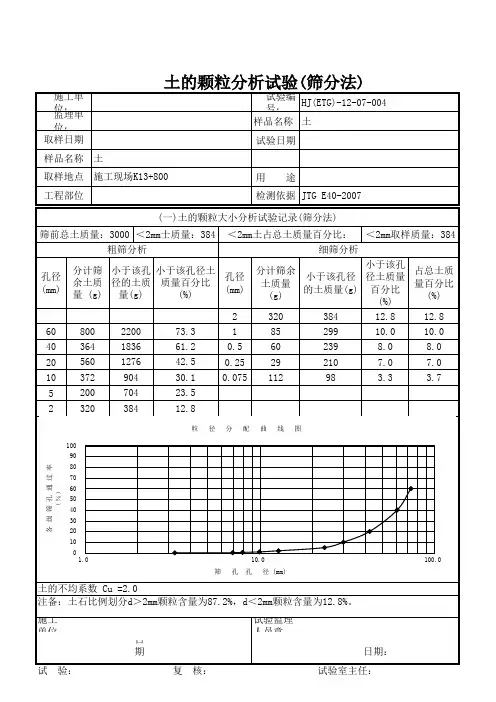

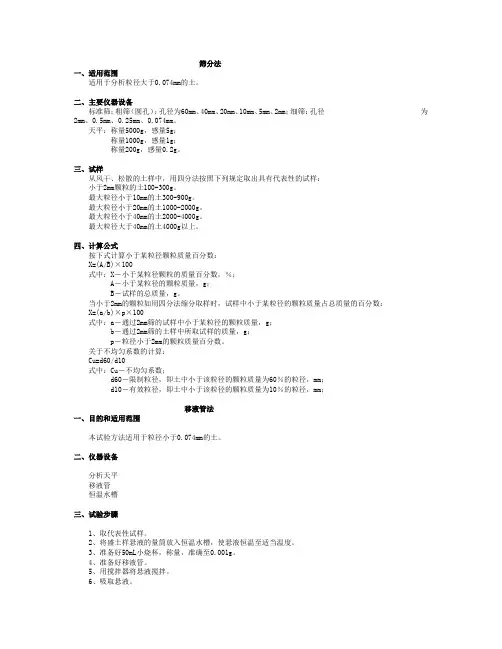

1.目的及适用范围本试验室适用于分析粒径大于0.075mm的土颗粒组成，对于颗粒大于60mm的土样，本试验方法不适用。

2.执行标准依据中华人民共和国行业标准《公路土工试验规程》（JTG E40-2007）。

3.仪器设备3.1 标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为：2mm、1.0mm、0.5mm、0.25mm、0.075mm。

3.2 天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。

3.3 摇筛机、烘箱、筛刷、烧杯、木碾、研钵及杵等。

4.试样从风干、松散的土中，用四分法按照规定取出具有代表性的试样。

5.试验步骤5.1 对于无凝聚性的土5.1.1 按规定称取试样，将试样分批过2mm筛。

5.1.2 将大于2mm的试样从大到小的次序，通过大于2mm的各级粗筛。

将留在筛上的土分别称量。

5.1.3 2mm筛下的土如数量过多，可用四分法缩分至100-800g。

将试样按从大到小的次序通过小于2mm的细筛。

可用摇筛机进行震摇。

震摇时间一般为10-15min。

5.1.4 由最大孔径的筛开始，顺序将各筛取下，在白纸上用手轻叩摇晃，至每分钟筛下数量不大于该级筛余量的1%为止。

漏下的土粒应全部放入下一级晒内，并将留在各筛上的土样用软毛刷刷净，分别称量。

5.1.5 筛后各级筛上和筛底总质量与筛前质量之差，不应大于1%。

5.1.6 如2mm筛下的土不超过试样总质量的10%，可省略细筛分析：如2mm筛上的土不超过试样总质量的10%，可省略粗筛分析。

5.2 对于含有黏土粒的砂砾土5.2.1 将土样放在橡皮板上，用木碾将粘结的土团充分碾散，拌匀、烘干、称量、如土样过多时，用四分法称取代表性土样。

5.2.2 将试样置于盛有清水的瓷盆中，浸泡并搅拌，使粗细颗粒分散。

5.2.3 将浸泡后的混合液过2mm筛子，边冲边洗过筛，直至筛上仅留大于2mm以上的土粒为止。

土的颗粒分析（筛分法）试验试验方法第一节筛析法一、试验目的测定小于某粒径的颗粒或粒组占砂土质量的百分数，以便了解土的粒度成分，并作为砂土分类及土工建筑选料的依据。

二、基本原理筛析法是利用一套孔径不同的标准筛来分离一定量的砂土中与筛孔径相应的粒组，而后称量，计算各粒组的相对含量，确定砂土的粒度成分。

此法适用于分离粒径大于0.075mm 的粒组。

三、仪器设备1、标准筛一套(图1-1)；2、普通天平：称量500g，最小分度值0.1g；3、磁钵及橡皮头研棒；4、毛刷、白纸、尺等。

四、操作步骤1、制备土样(1) 风干土样，将土样摊成薄层，在空气中放1～2天, 使土中水分蒸发。

若土样已干，则可直接使用。

(2) 若试样中有结块时，可将试样倒入磁钵中，用橡皮头研棒研磨，使结块成为单独颗粒为止。

但须注意，研磨力度要合适，不能把颗粒研碎。

(3) 从准备好的土样中取代表性试样，数量如下：最大粒径小于2mm者，取100～300g；最大粒径为2～10mm之间的，取300～1000g；最大粒径为10～20mm之间的，取1000～2000g；最大粒径为20～40mm之间的，取2000～4000g；最大粒径大于40mm者，取4000g以上。

用四分法来选取试样，方法如下：将土样拌匀，倒在纸上成圆锥形(图1-2.1), 然后用尺以圆锥顶点为中心，向一定方向旋转(图1-2.2), 使圆锥成为1～2cm厚的圆饼状。

继而用尺划两条相互垂直的直线，把土样分成四等份，取走相同的两份(图1-2.3、图1-2.4), 将留下的两份土样拌匀；重复上述步骤，直到剩下的土样约等于需要量为止。

2、过筛及称量(1) 用普通天平称取一定量的试样, 准确至0.1g；(2) 检查标准筛叠放顺序是否正确(大孔径在上，小孔径在下)，筛孔是否干净，若夹有土粒，需刷净。

将已称量的试样倒入顶层筛盘中，盖好盖，用手或摇筛机摇振，持续时间一般为10～15min, 然后按从上至下的顺序取下筛盘，在白纸上用手轻叩筛盘，摇晃，直到筛净为止。

土的颗粒分析试验
一、试验目的：
1.确定土壤中不同粒径组成和含量，从而了解土壤的矿物组成和力学
性质。

2.了解土壤颗粒组成对土壤的水力性质、保水能力和透水性等方面的
影响。

二、试验原理：
三、试验步骤：
1.取得一定数量的土壤样品，并将其空气干燥或用低温烘干去除水分。

2. 将土壤样品通过筛网进行分级筛分，通常使用7个不同粒径的筛网，如2mm、1mm、0.5mm、0.25mm、0.125mm、0.063mm和0.05mm等。

3.对每一个筛孔内的颗粒进行称重，并计算出通过每个筛孔的颗粒的
质量。

4.计算颗粒的百分比通过量和累计通过量，并绘制颗粒质量百分比和
粒径的曲线图。

5.计算土壤的粒径分散系数以及相关的颗粒粒径参数。

四、结果分析：
通过颗粒分析试验所得到的结果，可以反映土壤样品中不同粒径组分
的含量和质量分布。

通过分析结果，我们可以得到以下方面的信息：
1.颗粒大小分布曲线可以反映土壤的粒径分布特点，比如有无明显的富集粒径，颗粒尺寸的分散情况等。

2.根据颗粒质量百分比曲线，可以计算土壤的粒径分散系数，从而了解土壤的颗粒组成均匀性。

3.通过颗粒分析试验所得到的结果，结合其他试验数据，可以分析土壤的力学性质、孔隙结构特征以及水力性质等。

总之，土的颗粒分析试验是土壤力学和土壤工程研究中不可或缺的基础试验之一、通过颗粒分析试验可以获得土壤颗粒组成和颗粒大小分布等重要信息，对于研究土壤性质和工程行为具有重要意义。

土的筛分试验以土的筛分试验为标题，本文将介绍土的筛分试验的目的、原理、步骤、数据处理以及实验注意事项等内容。

一、试验目的土的筛分试验是为了确定土壤的颗粒组成及其粒径分布，进而分析土壤的工程性质和分类。

二、试验原理土的筛分试验利用不同孔径的筛网对土样进行筛分，将土样中的颗粒按照其粒径大小进行分级，然后根据筛分结果绘制筛分曲线，得到土壤的颗粒组成及粒径分布。

三、试验步骤1. 准备土样：从野外或实验室中取得需要测试的土样，将其空气干燥或通过室内恒温恒湿条件下干燥至恒定质量。

2. 准备筛分设备：将筛网按照孔径从大到小依次叠放在筛架上，底部放置接收容器。

3. 筛选土样：将土样倒入筛网上，覆盖盖板，然后轻轻摇动筛架，使土样进行筛分。

注意，筛分过程中要避免过度振动或使用过大的力量。

4. 称重：将每一级筛下的土样收集起来，并进行称重，记录下每一级的质量。

5. 数据处理：根据每一级筛下的土样质量，计算出每一级的通过率和累积通过率，并绘制筛分曲线。

6. 分析结果：根据筛分曲线，分析土样的颗粒组成及粒径分布。

四、数据处理1. 通过率计算：通过率等于通过筛孔的土样质量除以初始土样的质量，乘以100%。

2. 累积通过率计算：累积通过率等于通过该筛孔和所有较大孔径筛孔的土样质量之和除以初始土样的质量，乘以100%。

3. 筛分曲线绘制：横轴表示筛孔孔径的对数值，纵轴表示通过率或累积通过率，根据数据绘制曲线。

五、实验注意事项1. 筛分过程中要轻轻摇动筛架，避免过度振动或使用过大的力量，以免影响筛分结果。

2. 筛分前要确保筛网和筛架的清洁，避免杂质的干扰。

3. 筛分过程中应尽量避免土样的飞溅和散落，防止误差的产生。

4. 对于含有粘性土的样品，在筛分前应适当加水或其他润湿剂，以减少粘结现象。

5. 在进行数据处理时，应注意单位的统一和计算的准确性。

土的筛分试验是一种确定土壤颗粒组成和粒径分布的方法，通过筛分曲线的绘制和分析，可以揭示土壤的工程性质和分类。

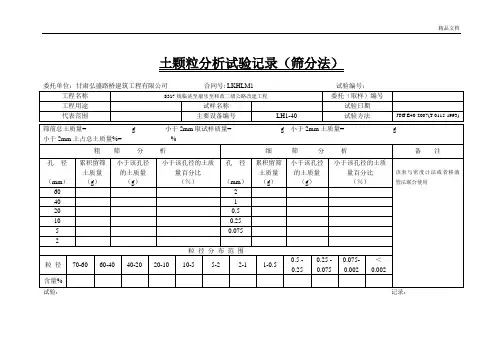

一、颗粒分析实验（筛分法）（一）实验目的测定干土各粒组占该土总质量的百分数，以便了解土粒的组成情况。

供砂类土的分类、判断土的工程性质及建材选料之用。

（二）实验原理土的颗粒组成在一定程度上反映了土的性质，工程上常依据颗粒组成对土进行分类，粗粒土主要是依据颗粒组成进行分类的，细粒土由于矿物成分、颗粒形状及胶体含量等因素，则不能单以颗粒组成进行分类，而要借助于塑性图或塑性指数进行分类。

颗粒分析实验可分为筛分法和密度计法，对于粒径大于0.075mm的土粒可用筛分法测定，而对于粒径小于0.075mm的土粒则用密度计法来测定。

筛析法是将土样通过各种不同孔径的筛子，并按筛子孔径的大小将颗粒加以分组，然后再称量并计算出各个粒组占总量的百分数。

（三）仪器设备1．标准筛：孔径10、5、2、1.0、0.5、0.25、0.075mm；（见附图1）2．天平：称量1000g，分度值0.1g；3．振筛机；4．其它：毛刷等。

（四）操作步骤1．备土：从大于粒径0.075mm的风干松散的无粘性土中取出代表性的试样。

2．取土：取干砂500g称量准确至0.1g。

3．摇筛：将称好的试样倒入依次叠好的筛，放置到振筛机上进行筛分。

筛分时间为10分钟左右。

4．称量：逐级称取留在各筛上的质量。

（五）实验注意事项1．将土样倒入依次叠好的筛子中进行筛分。

2．筛分法采用振筛机，在筛析过程中应能上下振动，水平转动。

3．称重后干砂总重精确至1 g 。

（六）计算及制图1． 按下列计算小于某颗粒直径的土质量百分数：100ABm X m =⨯ 式中：X —小于某颗粒直径的土质量百分数，%；m A —小于某颗粒直径的土质量，g ； m B —所取试样的总质量（500g ）。

2．用小于某粒径的土质量百分数为纵坐标，颗粒直径（mm ）的对数值为横坐标，绘制颗粒大小级配曲线。

3．在级配曲线图上标明d 10, d 30, d 50和d 60 ，并计算不均匀系数及曲率系数。

土的颗粒分析试验筛分法土的颗粒分析试验是土力学和岩土工程领域中常用的试验方法之一，通过分析土壤颗粒的大小分布，可以获得土壤颗粒的力学性质和工程性质的信息，对工程设计和建设具有重要的指导意义。

土的颗粒分析试验可以通过不同的方法进行，其中一种常用的方法是筛分法。

筛分法是通过自然筛分或者人工筛分的方式，将土壤颗粒按照粒径大小进行分类和测定。

这种方法常常用于粒径大于75μm的颗粒分析，可以较准确地获得颗粒的分布情况。

下面将介绍土的颗粒分析试验的具体步骤和注意事项。

首先，在进行筛分试验之前，需要准备好试验所需的材料和设备。

需要准备的材料有待测土壤样品、一组标准筛和一个装有水的水槽。

需要准备的设备有电动筛分器和天平等。

在选择标准筛时，应根据试验要求和待测土壤的颗粒范围选择不同筛孔大小的筛网。

接下来，将待测土壤样品取出一定质量的土样，进行预处理。

预处理主要包括去除大块杂质和将土样打碎成适当大小的颗粒。

如果土样中有较大的杂质或者团聚块体，应先进行粗筛，将这些杂质和团聚物去除。

然后，将土样放入试验容器中，并加入一定量的水，使土样达到饱和状态。

进行筛分试验时，首先将试验容器放入电动筛分器中，并打开电源。

电动筛分器会以一定的频率和振幅进行筛分，使土样通过筛孔。

筛分时间的选择应根据土壤样品的特性和试验要求进行，通常在一定的时间内进行多次筛分，直到不再有颗粒通过筛网为止。

筛分结束后，需要对筛网上的颗粒进行收集和称重。

可以使用喷水以及软刷等方法将筛网上残留的颗粒冲洗到试验容器中。

然后，将含有颗粒的试验容器放入水槽中，以浸泡方式取出装有颗粒的试验容器，使其达到稳定状态。

然后，将试验容器取出，除去水分，使用天平对含有颗粒的试验容器进行质量测定。

最后，根据颗粒的质量和筛孔的大小，计算土壤颗粒在不同粒径范围内的百分含量。

常用的计算公式有有效筛孔(＞75μm)内的有效含量(%)=100×\(G_1/(G1_+G2_+G3_+G4_+G5_)\)，其中\(G_1\)为有效筛孔内的颗粒质量，\(G2\)、\(G3\)、\(G4\)、\(G5\)分别为其余筛网内的颗粒质量。

土力学的常规试验方法一、颗粒分析试验步骤（筛析法）1 . 无凝聚性土的试验（1）根据土的颗粒大小，用四分法按规定取样数量，取代表性风干式样。

（2）将试样过2mm筛，称筛上或筛下的试样质量，筛下的试样质量小于试样总质量的10%时，不做细筛分析；筛上的试样质量小于试样总质量的10%时，不做粗筛分析。

（3）取过2mm筛上的试样倒入依次叠好的粗筛最上层筛中；筛下的试样倒入依次叠好的细筛最上层筛中，进行筛析。

（4）按由上而下的顺序将各筛取下，置于白瓷盘上用手拍叩摇晃，检查各筛，直至筛净为止，筛下的试样应收放入下一级筛内，最后称各级筛上及底盘内试样的质量，应准确至0.1g 。

（5）筛后各级筛上和底盘内试样质量的总和与筛前试样总质量的差值，不得大于试样总质量的1%。

2. 试验结果计算公式及制图(1)小于某粒径的试样质量占总质量的百分数计算至0.1%x B A d m •=X mA m 小于某粒径的试样质量( g )B m 细筛分析时所取试样质量；粗筛分析时所取试样质量（g ）x d 粒径小于2mm 或粒径小于0.075mm 的试样质量占试样总质量的百分数3. 在半对数坐标纸上绘制颗粒大小分布曲线图3.1. 级配指标（1）不均匀系数，计算至0.01 C u =d 60/d 10( 2 )曲率系数，计算至0.01 Cc=d230/( d10* d60)二、界限含水率试验步骤（液、塑限联合测定法）1.采用保持天然含水率的土样制备试样。

无法保持土的天然含水率时，可采用风干土制备试样。

2.采用天然含水率的土样时，应剔除大于00.5mm的颗粒，然后按下沉深度3~5mm、9~11mm及16~18mm制备不同稠度的土膏，静置湿润。

3.采用风干土样时，取过0.5mm筛的代表性试样约200g，分3份，分别放入3个盛土皿中，加入不同数量的纯水，使其分别达到条款2中所述的3种稠度状态，然后放在密封的保湿器中，静置24小时。

4.将制备好的土用调土刀拌均匀，密实的填入试样杯中，用调土刀刮平，将试样杯安放在仪器升降坐上。

实验五颗粒分析试验一、试验目的及原理（1）颗粒大小分析试验是测定干土中各种粒组所占该土总质量的百分数，借以明确颗粒大小分布情况，供土的分类与概略判断土的工程性质及选料之用。

（2）试验方法与适用范围 筛分法：适用于粒径大于0.074mm 的土；比重计法、移液管法：适用于粒径小于0.074mm 的土。

本试验采用筛分法，对无凝聚性的土进行筛分。

二、仪器设备：（1）标准筛：粗筛（圆孔）：孔径为60mm 、40mm 、20mm 、10mm 、5mm 、2mm ；细筛：孔径为2mm 、0.5mm 、0.25mm 、0.1mm 、0.074mm 。

（2）天平：称量1000g ；称量200g 。

（3）其它：烘箱、研钵、振筛机、瓷盘、毛刷、木碾等： 三、试验步骤（无凝聚性土的筛分法）（1）从风干、松散的土样中，用四分法按下列规定取出代表性试样： （2）将称好的试样分批过2mm 筛，分别称出筛上和筛下土质量。

（3）把大于2mm 筛上试样倒入依次叠好的粗筛的最上层筛中，进行筛分；若2mm 筛下的试样数量过多，可以四分法缩分至100～800g ，然后也将试样倒入依次叠好的最上层细筛中，进行筛分，细筛也可放在振筛机上震摇，震摇时间一般为10～15min 。

（4）由最大孔径筛开始，顺序将各筛取下，在白纸上用手轻叩摇晃，至每分钟筛下数量不大于该级筛余质量的1％为止。

漏下的土粒应全部放入下一级筛内。

并将留在各筛上的试样分别称量。

（5）筛后各级筛上和筛底土的总质量与筛前所取试样质量之差不得大于1%。

（6）若2mm 筛下的土不超过试样总质量的10%，可省略细筛分析；若2mm 筛上的土不超过试样总质量的10%，则可省略粗筛分析。

四、实验记录与计算（1）按下式计算小于某孔径土质量百分比：X=(A ／B)×100%式中：X ——小于某孔径土质量百分比（％）；A ——小于某孔径土质量（g ）；B ——称取试样的总质量（g ）。

土的常规试验方法一、颗粒分析试验步骤（筛析法）1 . 无凝聚性土的试验（1）根据土的颗粒大小，用四分法按规定取样数量，取代表性风干式样。

（2）将试样过2mm筛，称筛上或筛下的试样质量，筛下的试样质量小于试样总质量的10%时，不做细筛分析；筛上的试样质量小于试样总质量的10%时，不做粗筛分析。

（3）取过2mm筛上的试样倒入依次叠好的粗筛最上层筛中；筛下的试样倒入依次叠好的细筛最上层筛中，进行筛析。

（4）按由上而下的顺序将各筛取下，置于白瓷盘上用手拍叩摇晃，检查各筛，直至筛净为止，筛下的试样应收放入下一级筛内，最后称各级筛上及底盘内试样的质量，应准确至0.1g 。

（5）筛后各级筛上和底盘内试样质量的总和与筛前试样总质量的差值，不得大于试样总质量的1%。

2. 试验结果计算公式及制图(1)小于某粒径的试样质量占总质量的百分数计算至0.1%x B A d m •=X mA m 小于某粒径的试样质量( g )B m 细筛分析时所取试样质量；粗筛分析时所取试样质量（g ）x d 粒径小于2mm 或粒径小于0.075mm 的试样质量占试样总质量的百分数3. 在半对数坐标纸上绘制颗粒大小分布曲线图3.1. 级配指标（1）不均匀系数，计算至0.01 C u =d 60/d 10( 2 )曲率系数，计算至0.01 Cc=d230/( d10* d60)二、界限含水率试验步骤（液、塑限联合测定法）1.采用保持天然含水率的土样制备试样。

无法保持土的天然含水率时，可采用风干土制备试样。

2.采用天然含水率的土样时，应剔除大于00.5mm的颗粒，然后按下沉深度3~5mm、9~11mm及16~18mm制备不同稠度的土膏，静置湿润。

3.采用风干土样时，取过0.5mm筛的代表性试样约200g，分3份，分别放入3个盛土皿中，加入不同数量的纯水，使其分别达到条款2中所述的3种稠度状态，然后放在密封的保湿器中，静置24小时。

4.将制备好的土用调土刀拌均匀，密实的填入试样杯中，用调土刀刮平，将试样杯安放在仪器升降坐上。
