1.工业建筑;农业建筑;民用建筑2.设计总说明;建筑施工图;结构施工图;设备施工图。
3.建筑设计总说明;总平面图;建筑平面图;建筑立面图;建筑剖面图;建筑详图。
4.细单点长画线;实线圆圈,直径为8~10mm;阿拉伯数字,从左至右;大写拉丁字母,从下至上。
5.我国把青岛附近某处黄海的平均海平面定为绝对标高的零点,其他各地标高都以它作为基准;建筑施工图除总平面图外,一般都采用相对标高,即把底层室内主要地坪标高定为相对标高的零点,并说明相对标高和绝对标高的关系。
6.画出下面要求的索引和详图符号:(1)(2)7.米(m);在房屋图形的右上角用小点或数字。
8.水平剖面图;门窗洞口处(一般在窗台上方);每一层;只画一个共同的平面图(称为标准层平面图);局部平面图。
9.粗实线;中粗;中粗实;细实。
10.外包;建筑物的总长和总宽;轴线之间的距离;房间的“开间”和“进深”;细部尺寸。
11.建筑立面图,简称立面图;正立面图;①-⑨立面图;Ⓐ-Ⓑ立面图。
12.粗实;加粗实(1.4b);中粗实线;细实。
13.楼梯平面图;楼梯剖面图。

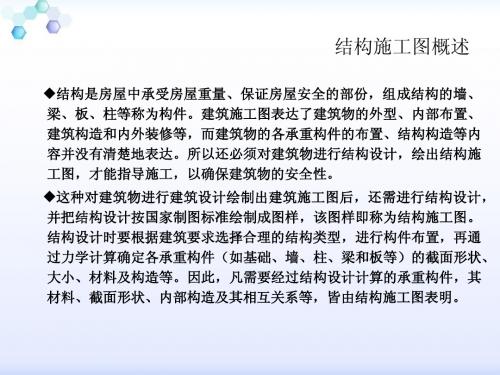

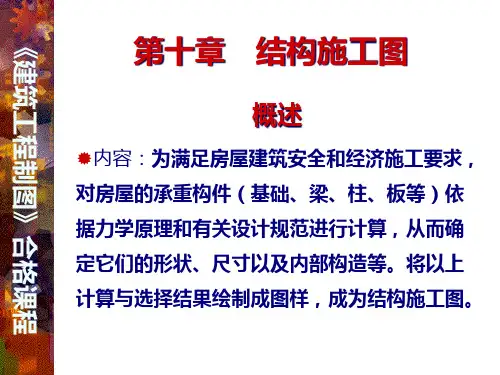

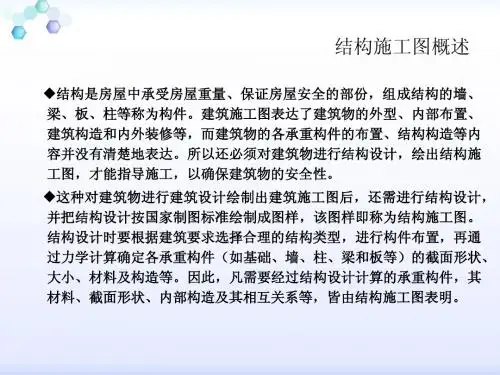

1.各承重构件;结构设计总说明;结构平面布置图;构件详图。
2.WB;TB;QL;LL;KL;J;YP。
3.受力筋;架立筋;箍筋;分布筋;构造筋。
4.;;;;。
5.;。
6.(1)3根直径为16mm的一级钢筋;(2)直径为6mm的一级钢筋连续排列,相邻钢筋中心距不大于200mm。
7.中或细实线;不画;粗实线;黑圆点。
8.室内地面以下基础部分;基础平面图;基础详图。
9.楼板面(只有结构层,尚未做楼面面层);梁;板;柱;墙。
10.柱编号;各段柱的起止标高;柱截面尺寸b×h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值;柱纵筋;箍筋类型号及箍筋肢数;柱箍筋(包括钢筋级别、直径与间距)。
11.梁编号;梁截面尺寸;梁箍筋;梁上部贯通筋或架立筋根数;梁侧面纵向构造钢筋或受扭钢筋;梁顶面标高高差;梁支座上部纵筋;梁下部纵筋;附加箍筋;附加吊筋;原位标注。
建筑工程制图与识图第十章建筑给水排水施工图10.1 概述一、给水排水工程简介给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程,它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。
1、给水排水工程包括给水工程和排水工程。
1)给水工程包括水源取水、水质净化、净水输送、配水使用等。
2)排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总,再经过污水处理后排放出去。
2、给水排水工程图按内容大致分为:1)室内给水排水施工图2)室外给水排水施工图3)水处理设备构筑物工艺图下面着重介绍室内给水排水施工图。
进户管→水表→干管→支管→用水设备室内给水排水系统排水设备→支管→干管→户外排出管室内排水系统:自各污水、废水收集设备(如卫生洁具、洗涤池等)将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。
二、给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样,以供交流设计和施工人员按图施工。
给水排水施工图一般是由基本图和详图组成,基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等;详图表明各局部的详细尺寸及施工要求。
三、给水排水施工图的一般规定及图示特点1、一般规定绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1-86及《给水排水制图标准》GBJ 106-87等相关制图标准。
1)图线酒泉职业技术学院给水排水施工图,采用的各种线型应符合表10-1的规定。
2)比例建筑给排水平面图采用的比例有:1:200、1:150、1:100,且宜与建筑专业一致;建筑给排水轴侧图采用的比例有:1:150、1:100、1:50,且宜与相应图纸一致。
3)标高与管径室内工程应标注相对标高。
压力管道应标注管中心标高;重力流管道宜标注管底标高。
标高单位为m。
管径的表达方式,依据管材不同,可标注公称直径DN、外径D×壁厚、内径d等。
