铁塔接地电阻测试资料讲解

铁塔接地电阻测试方法
铁塔接地电阻测试是常见的安全检测项目之一，其目的在于确保铁塔安全接地，防止雷击和漏电等事故发生。

下面我们将为大家详细介绍铁塔接地电阻测试的方法：
步骤一：准备测试仪器
铁塔接地电阻测试需要使用接地电阻测试仪。

在测试之前，我们需要确保测试仪器工作正常，电池充电状态良好，且需要进行相关仪器校对。

步骤二：安全防护
在测试铁塔接地电阻之前，必须先进行好安全防护措施。

例如，穿戴防护工作服等符合相关安全标准的衣物并佩戴好带电作业必备的绝缘手套、鞋等个人防护用品。

在测试仪器上也要标明调整清零的位置，尽可能避免因人为因素影响测试结果。

步骤三：测试铁塔地基的电阻值
在测试铁塔接地电阻之前，必须将测试仪器的探头正确地放置在铁塔的地基上。

这时仪器就会测量出铁塔地基的电阻值。

需要多次重复测试，以得到更加准确的测试结果。

步骤四：计算并评估测试结果
根据测试仪器测量的电阻值，可以根据公式计算得出铁塔地基的实际接地电阻值。

接着，我们需要比较这个接地电阻值与相关标准的要求值。

如果接地电阻值小于或等于标准的要求值，证明铁塔接地是良好的。

反之，则需要对铁塔的接地进行改进和维护。

在测试铁塔接地电阻之后，一定要记得及时清理测试仪器，将其存放在干燥、通风良好的地方，以保证其正常使用寿命和准确度。

综上所述，铁塔接地电阻测试是重要的安全检测项目之一。

仔细按照测试步骤进行操作，遵守相关的安全操作规程，可以有效地保障铁塔的安全性，预防相关安全事故的发生。

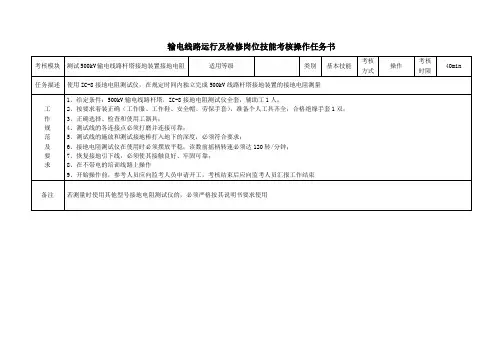

输电线路运行及检修岗位技能考核操作任务书考核模块测试500kV输电线路杆塔接地装置接地电阻适用等级类别基本技能考核方式操作考核时限40min任务描述使用ZC-8接地电阻测试仪，在规定时间内独立完成500kV线路杆塔接地装置的接地电阻测量工作规范及要求1、给定条件：500kV输电线路杆塔，ZC-8接地电阻测试仪全套，辅助工1人；2、按要求着装正确（工作服、工作鞋、安全帽、劳保手套），准备个人工具齐全，合格绝缘手套1双；3、正确选择、检查和使用工器具；4、测试线的各连接点必须打磨并连接可靠；5、测试线的施放和测试接地棒打入地下的深度，必须符合要求；6、接地电阻测试仪在使用时必须摆放平稳；读数前摇柄转速必须达120转/分钟；7、恢复接地引下线，必须使其接触良好、牢固可靠；8、在不带电的培训线路上操作9、开始操作前，参考人员应向监考人员申请开工，考核结束后应向监考人员汇报工作结束备注若测量时使用其他型号接地电阻测试仪的，必须严格按其说明书要求使用四川省电力公司检修公司输电线路运行及检修岗位技能考核评分细则考生填写栏编号：姓名：所在岗位：单位：日期：年月日考评员填写栏成绩：考评员：考评组长：开始时间：结束时间：考核模块测试500kV输电线路杆塔接地装置接地电阻适用等级类别基本技能考核方式操作考核时限40min任务描述使用ZC-8接地电阻测试仪，在规定时间内独立完成500kV线路杆塔接地装置的接地电阻测量工作规范及要求1、给定条件：500kV输电线路杆塔，ZC-8接地电阻测试仪全套，辅助工1人；2、按要求着装正确（工作服、工作鞋、安全帽、劳保手套），准备个人工具齐全，合格绝缘手套1双；3、正确选择、检查和使用工器具；4、测试线的各连接点必须打磨并连接可靠；5、测试线的施放和测试接地棒打入地下的深度，必须符合要求；6、接地电阻测试仪在使用时必须摆放平稳；读数前摇柄转速必须达120转/分钟；7、恢复接地引下线，必须使其接触良好、牢固可靠；8、雷雨天气不得测试，雨后一天不宜测试；9、在不带电的培训线路上操作10、开始操作前，参考人员应向监考人员申请开工，考核结束后应向监考人员汇报工作结束考核情景准备1、在500kV培训线路中一基铁塔操作；2、ZC-8接地电阻测试仪全套；3、榔头、平口钳、活动扳手、砂纸、绝缘手套；4、规范性附录：附录1；5、考生自备工作服、工作鞋、安全帽、劳保手套备注各项目得分均扣完为止序号项目名称质量要求满分扣分标准扣分原因扣分得分1 工具选用1.1 个人工具榔头、平口钳、平口改刀、活动扳手、砂纸1.2 专用工具ZC-8接地电阻测试仪全套，短接线，绝缘手套2 测试前准备2.1 检查接地电阻测试仪1）接地电阻测试仪在合格试验周期内；2）使用平口改刀将接地电阻测试仪机械归零；3）使用短接线将接地电阻测试仪电气归零2.2 检查测试线及测试棒测试线（线体、测试线两端鳄鱼夹、接线叉）、测试棒完好，各连接处紧密2.3 检查绝缘手套必须合格，检查方式正确3 拆卸接地引下线3.1 拆卸接地引下线戴绝缘手套、一次拆卸完全部接地引下线，接地引下线不得与塔身接触4 测试接地电阻4.1 接地电阻测试仪选位地面平整4.2 施放测试线横线路方向，C、P线相距大于1米（平行不得交叉）4.3 打入测试棒深度大于0.6米、打磨接触点4.4 连接测试线1）先接接地端测试线，后接接地电阻测试仪端测试线；2）C、P、E及各连接点正确、接触良好序号项目名称质量要求满分扣分标准扣分原因扣分得分4.5 设置档位从最大档开始4.6 旋转读数盘旋转摇柄的同时旋转读数盘，从最大读数处开始4.7 测试地阻值1）旋转摇柄由慢到快，直至达每分钟120转；2）指针对准中心刻度线，持续5秒以上再读数；3）在合适档位时读数4.8 读数并做好记录准确，记录规范4.9 重复4.3～4.8测量其它塔腿接地电阻连接测试线1）先接接地端测试线，后接接地电阻测试仪端测试线；2）C、P、E及各连接点正确、接触良好接地电阻测试仪选位地面平整，摇测时接地电阻测试仪不得簸动设置档位从最大档开始旋转读数盘旋转摇柄的同时旋转读数盘，从最大读数处开始测试地阻值1）旋转摇柄由慢到快，直至达每分钟120转；2）指针对准中心刻度线，持续5秒以上再读数；3）在合适档位时读数读数准确4.10 恢复接地引下线拆除各点接线，恢复接地引下线：1）戴绝缘手套；2）打磨各接触点；3）螺栓连接处紧密序号项目名称质量要求满分扣分标准扣分原因扣分得分5 其他要求5.1 操作过程旋转度盘和摇柄配合不协调，接地电阻测试仪不簸动位移5.2 着装正确安全帽、工作服、工作鞋、劳保手套穿戴正确5.3 清理现场符合文明生产要求5.4 完成时间按规定时间内完成6 合计100。

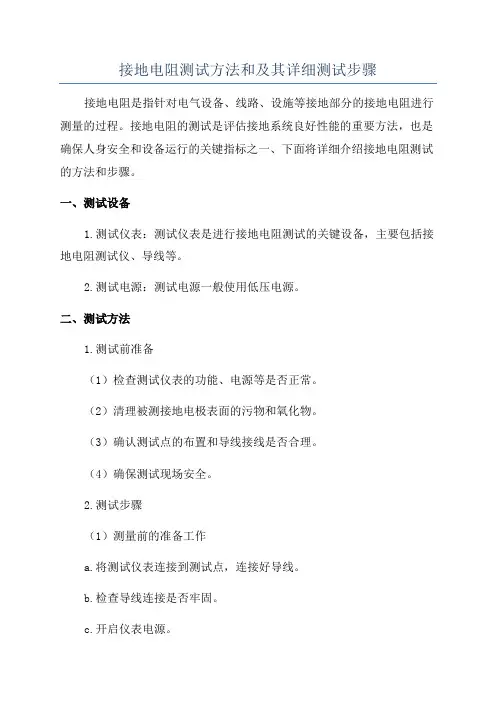

接地电阻测试方法和及其详细测试步骤接地电阻是指针对电气设备、线路、设施等接地部分的接地电阻进行测量的过程。

接地电阻的测试是评估接地系统良好性能的重要方法，也是确保人身安全和设备运行的关键指标之一、下面将详细介绍接地电阻测试的方法和步骤。

一、测试设备1.测试仪表：测试仪表是进行接地电阻测试的关键设备，主要包括接地电阻测试仪、导线等。

2.测试电源：测试电源一般使用低压电源。

二、测试方法1.测试前准备（1）检查测试仪表的功能、电源等是否正常。

（2）清理被测接地电极表面的污物和氧化物。

（3）确认测试点的布置和导线接线是否合理。

（4）确保测试现场安全。

2.测试步骤（1）测量前的准备工作a.将测试仪表连接到测试点，连接好导线。

b.检查导线连接是否牢固。

c.开启仪表电源。

d.检查仪表上的电压和电流设置。

（2）开始测量a.将测试仪表置于接地电阻测试方式。

b.按下测量按钮，开始测试。

c.在测试过程中，观察仪表的读数是否稳定。

（3）记录数据a.在仪表上记录测试结果。

b.将测试结果记录在测试报告中。

（4）结束测试a.测试结束后，关闭仪表电源。

b.拆除测试点和测试仪表连接的导线。

c.清理测试现场。

三、注意事项1.测试点选择要合理，一般选择在接地装置的位置。

2.接地电阻测试可以在设备停电的情况下进行，但必须确认设备与大地处于完全断开状态。

3.测试过程中应注意测试仪表的保护，避免受到外界干扰。

4.测试时，仪表应放置在水平位置，以确保数据的准确性。

5.测试仪表的接线要牢固，导线要选用良好的导电材料。

6.测试仪表应定期进行校准，以确保测试结果的准确性。

7.测试后应及时清理测试点和测试仪表，保持测试现场的整洁。

接地电阻的测试对于确保设备运行的安全性和可靠性至关重要。

通过按照上述方法和步骤进行，可以准确评估接地系统的性能，并及时采取措施进行维修和改进。

同时，在测试过程中要注意安全，遵守相关规范和操作步骤，确保人身和设备的安全。

铁塔接地电阻测试及建议铁塔接地电阻测试及建议铁塔接地电阻测试是确保电力系统的重要环节之一。

接地电阻是指铁塔与地之间的电阻值，它对于保障电力系统的安全运行和防止雷击等电磁干扰都起着至关重要的作用。

本文将介绍铁塔接地电阻测试的步骤以及相关的建议。

第一步：准备工作在进行接地电阻测试之前，需要进行一些准备工作。

首先，收集相关的测试设备，包括万用表、电流源以及接地电阻测试仪等。

其次，检查测试设备的状态，确保其正常工作。

最后，了解铁塔的结构和连接情况，以便确定测试的位置和方法。

第二步：测试位置选择选择测试位置是接地电阻测试的重要步骤。

通常情况下，应选择距离铁塔接地系统较远的位置进行测试，以确保测试结果的准确性。

同时，应避免测试位置附近有电力设备或其他可能干扰测试结果的因素。

第三步：测试方法接地电阻测试有多种方法，常用的有三线法和四线法。

三线法是指使用两个电流极和一个电压极进行测试，适用于较小的接地电阻。

四线法是指使用两个电流极和两个电压极进行测试，适用于较大的接地电阻。

根据具体情况选择合适的测试方法。

第四步：测试过程在进行接地电阻测试时，需要按照以下步骤进行操作：首先，将测试设备连接到铁塔的接地系统上。

其次，设置测试设备的参数，如电流大小和测试时间等。

然后，启动测试设备，记录测试结果。

最后，根据测试结果判断接地电阻是否符合要求。

第五步：测试结果分析根据测试结果进行分析，判断铁塔的接地电阻是否满足要求。

一般来说，接地电阻应该越小越好，但具体的要求根据不同的电力系统和标准而定。

如果接地电阻超过标准范围，可能需要采取进一步的措施来改进接地系统。

建议：1. 定期进行接地电阻测试，以确保接地系统的正常运行。

一般建议每年进行一次测试，或者在发生雷击事故后进行测试。

2. 注意测试设备的选择和维护。

选择质量好、精度高的测试设备，并定期检查和校准设备，以确保测试结果的准确性。

3. 注意测试位置的选择，避免可能产生干扰的因素。

输电铁塔接地阻值报告1. 引言输电铁塔是电力系统中的重要组成部分，对于确保电力传输的安全性和稳定性起着关键的作用。

为了保证输电铁塔的正常运行，接地系统是必不可少的。

接地系统的一个重要参数是接地阻值，它反映了接地系统对于电流的导通能力。

本报告旨在分析输电铁塔接地阻值的测量方法和相关因素，以及提出相应的改进措施。

2. 接地阻值测量方法2.1 直接测量法直接测量法是一种常用的测量接地阻值的方法。

具体步骤如下：1.准备测量仪器：包括接地电阻测量仪和测量线缆等设备。

2.在需要测量接地阻值的铁塔附近选择合适的测量点。

3.使用测量线缆将接地电阻测量仪与铁塔接地系统连接。

4.打开接地电阻测量仪，按照其说明书进行操作，进行测量。

5.记录测量结果，并进行数据分析。

2.2 等效电路法等效电路法是另一种常用的测量接地阻值的方法。

它将接地系统等效为一个电路，并通过测量该电路的参数来间接计算接地阻值。

具体步骤如下：1.根据铁塔的接地系统特点，选择合适的等效电路模型。

2.测量等效电路模型中的各个参数，如电阻、电感等。

3.根据测量结果计算接地阻值。

3. 影响接地阻值的因素接地阻值受到多种因素的影响。

以下是一些常见的影响因素：3.1 地壤电阻率地壤电阻率是地壤对电流导通的阻碍程度，是影响接地阻值的重要因素。

地壤电阻率与土壤的类型、湿度等因素有关。

3.2 接地体数量和布置接地体的数量和布置方式影响着接地系统的导通能力。

合理的接地体数量和布置可以降低接地阻值。

3.3 接地体长度和直径接地体的长度和直径也会对接地阻值产生影响。

长而细的接地体通常具有较大的接地阻值，而短而粗的接地体阻值较小。

4. 接地阻值改进措施为了降低输电铁塔接地阻值，可以采取以下改进措施：4.1 土壤改良针对土壤电阻率较高的情况，可以进行土壤改良工程，降低土壤电阻率，从而减小接地阻值。

4.2 增加接地体数量增加接地体的数量可以提高接地系统的导通能力，降低接地阻值。

4.3 优化接地体布置合理的接地体布置方式可以提高接地系统的均匀性，进一步降低接地阻值。

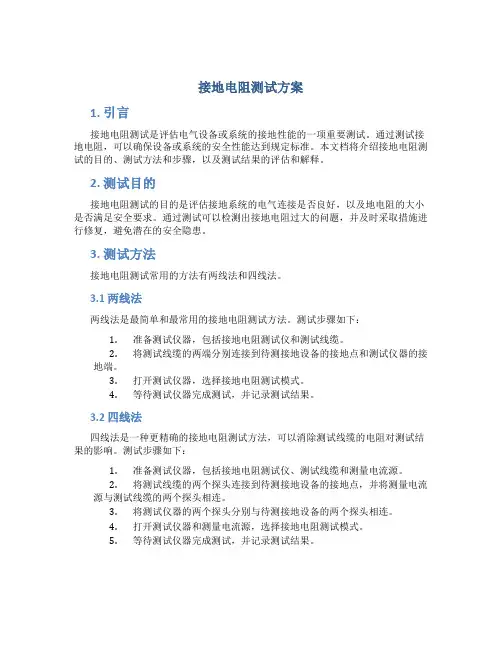

接地电阻测试方案1. 引言接地电阻测试是评估电气设备或系统的接地性能的一项重要测试。

通过测试接地电阻，可以确保设备或系统的安全性能达到规定标准。

本文档将介绍接地电阻测试的目的、测试方法和步骤，以及测试结果的评估和解释。

2. 测试目的接地电阻测试的目的是评估接地系统的电气连接是否良好，以及地电阻的大小是否满足安全要求。

通过测试可以检测出接地电阻过大的问题，并及时采取措施进行修复，避免潜在的安全隐患。

3. 测试方法接地电阻测试常用的方法有两线法和四线法。

3.1 两线法两线法是最简单和最常用的接地电阻测试方法。

测试步骤如下：1.准备测试仪器，包括接地电阻测试仪和测试线缆。

2.将测试线缆的两端分别连接到待测接地设备的接地点和测试仪器的接地端。

3.打开测试仪器，选择接地电阻测试模式。

4.等待测试仪器完成测试，并记录测试结果。

3.2 四线法四线法是一种更精确的接地电阻测试方法，可以消除测试线缆的电阻对测试结果的影响。

测试步骤如下：1.准备测试仪器，包括接地电阻测试仪、测试线缆和测量电流源。

2.将测试线缆的两个探头连接到待测接地设备的接地点，并将测量电流源与测试线缆的两个探头相连。

3.将测试仪器的两个探头分别与待测接地设备的两个探头相连。

4.打开测试仪器和测量电流源，选择接地电阻测试模式。

5.等待测试仪器完成测试，并记录测试结果。

4. 测试步骤根据测试方法的不同，接地电阻测试的具体步骤略有差异。

以下是一般的测试步骤：1.准备测试仪器和测试线缆，并确认其工作状态正常。

2.确定测试地点和接地设备，并确保周围环境安全。

3.使用适当的测试方法连接测试仪器和接地设备。

4.打开测试仪器，选择合适的测试模式。

5.等待测试仪器完成测试，并记录测试结果。

6.对测试结果进行评估和解释，判断是否满足安全要求。

7.如有必要，采取措施修复接地故障或改进接地系统。

5. 测试结果的评估和解释测试结果的评估和解释需要参考相关标准和规范。

一般情况下，接地电阻的大小应该满足以下要求：•低电压系统（小于1000V）接地电阻不应大于4欧姆；•高电压系统（大于1000V）接地电阻不应大于1欧姆。

架空送电线路杆塔接地的作用是在雷击状态下将冲击电流或雷电流通过杆塔基础的自然接地和人工水平接地体导入大地，以保护设备的安全。

一、杆塔的接地电阻测量标准有避雷线的杆塔均应接地。

在雷季干燥时，每基杆塔不连避雷线时的工频接地电阻，不宜超过表4—17的数值。

运行中杆塔接地电阻测量值应按设计要求作为标准。

表4—17 每基杆塔不连避雷线时的工频接地电阻最大值Rg ——工频接地电阻，Ω； ρ一土壤电阻率，Ω•m ； L ——接地体总长度，m ；A ——水平接地体形状系数，见表4—18和表4—19。

表4—18 水平接地体形状系数 表4一19 单射线水平接地体最大长度 （2）)在ρ≤300Ω•m 的地区可考虑杆塔基础的自然接地作用。

因混凝土毛细孔中渗透水分，其电阻率接近土壤，杆塔自然接地电阻值推荐表4—20供测试中参考。

表4一20 杆塔自然接地电阻值推荐值三、接地电阻测量（一）采用ZC 一8型测试仪测量接地电阻须用专门的仪表，通常采用ZC一8型接地电阻测量仪。

这种测量仪是按补偿法原理做成的，有三个端钮和四个端钮两种。

有四个端钮时，应将“P2和“C2”短接后再接至被测的接地体。

三端钮式测量仪的“P2和“C2”已在内部短接，故只引出一个端钮“E”测量时直接将E接至被测接地体即可。

端钮“P”和“C”分别接上电压辅助探针和电流辅助探针，并将探针按规定的距离插入地中。

1.对电压辅助探针和电流辅助探针的要求在利用接地电阻测量仪测量接地电阻时，辅助探针本身的接地电阻是测量的关键。

如果探针的接地电阻太大时，会直接影响仪器的灵敏度，甚至测不出数来。

电流辅助探针本身的接地电阻应不大于250Ω，电压辅助探针本身的接地电阻应不大于1000Ω。

这些数值对大多数种类土壤来说是容易达到的。

如在高土壤电阻率地区进行测量时，可将探针周围的土壤用盐水弄湿，其本身的接地电阻就会大大降低。

探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒做成。

接地电阻测试方法和及其详细测试步骤接地电阻测试是确保电力系统安全运行的重要步骤。

在接地系统中,接地线作为电力传输的媒介,其电阻值对电力系统的稳定性和安全性有很大的影响。

因此,接地电阻的测量是非常重要的。

下面是接地电阻测试方法和详细测试步骤的拓展:1. 接地电阻测试方法接地电阻测试的方法因设备类型和测试目的而异。

以下是几种常用的接地电阻测试方法:- 串联电阻法:将接地线上的多个电阻串联,通过测量总电阻来评估接地电阻。

这种方法适用于对接地系统进行整体评估。

- 分集电阻法:将接地线上的多个电阻分集到不同的分支上,通过测量每个分支上的电阻来评估接地电阻。

这种方法适用于对接地系统进行部分评估。

- 电阻箱法:将接地线上的电阻放入电阻箱中进行测量,通过测量箱中的电阻值来评估接地电阻。

这种方法适用于对接地系统进行实验室测试。

2. 详细测试步骤下面是具体的接地电阻测试步骤:- 准备测试设备:根据测试目的和设备类型,准备测试设备。

例如,串联电阻法需要串联电阻箱,分集电阻法需要分集电阻器。

- 测量接地电阻:将接地线连接到测试设备上,并测量接地线上的电阻值。

可以使用电阻箱或分集电阻器进行测量。

- 计算接地电阻误差:根据测量结果,计算接地电阻误差。

接地电阻误差是指实际接地电阻与测量结果之间的差异。

- 确定接地电阻标准:根据接地系统的标准和要求,确定接地电阻的标准值。

例如,对于电力系统的接地系统,国家规范要求接地电阻的标准值为0.4欧姆。

- 评估接地系统:根据接地电阻的标准值和测试结果,评估接地系统的性能和稳定性。

例如,如果发现接地系统电阻值较高,需要考虑对接地系统进行改进。

接地电阻测试是确保接地系统安全运行的重要步骤。

通过选择合适的测试方法,并遵循详细的测试步骤,可以准确测量接地电阻,并评估接地系统的性能和稳定性。

编号：AQ-JS-02382( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑杆塔接地电阻的测量方法Measurement method of tower grounding resistance杆塔接地电阻的测量方法使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

送电线路杆塔必须可靠接地，以确保雷电流泄入大地，保护线路绝缘。

为提高耐雷水平，保护设备绝缘和避免跨步电压产生的人身伤害，就一定要降低杆塔的接地电阻。

1接地装置简介接地装置。

它是指接地体和接地引下线的总称。

接地体指埋入地中并直接与大地接触的金属导体，对杆塔接地体来说是指埋入地下的圆钢、角钢等金属构件。

接地引下线是指使引雷设备（避雷线、避雷针等）与接地体相连的部分，对杆塔来说主要有独立接地引下线、钢筋混凝土杆（非预应力）的钢筋、铁塔钢材等。

接地电阻。

传统的测量接地电阻（用ZC-8型电阻测量仪）测出的仅是接地体的接地电阻。

而经分析可知雷电流是从杆塔顶部经过接地引下线泄入大地的，从导泄雷电流的角度讲应考虑整个泄流通道的电阻，而不仅是接地体的接地电阻，而且接地体和接地引下线及避雷线要靠螺栓、连板和焊接等方法连接，他们之间又存在接触电阻，所以接地电阻应是接地体电阻、接地引下线电阻和接触电阻的总和。

2改进前的测量方法使用ZC-8型接地电阻测量仪的测量方法简单，优点是对接地体的接地电阻测量准确，性能稳定。

但此方法有致命的弱点，即只能测量接地体的接地电阻，而且测量时需拆开所有的接地引下线方能测量，需要展放几十米的导线，工作量大，效率低，平均每人每天只能测5~6基左右。

使用CA6411型电阻测量仪的优点是在接地系统接触良好的情况下，能正确测量出整个泄流通道的接地电阻。

水利水电工程监督系统模拟题B（答案附后）一、单项选择1、根据《水利水电建设工程验收规程》，工程项目在整体投入使用前必须通过竣工验收，竣工验收应在全部工程完建后( )内进行。

A.3个月B.6个月C.l2个月D.18个月2、渗与中间产品及混凝土(砂浆)试件质量资料复核的人员应具有( )以上工程系列技术职称，并从事过相关试验工作。

A.初级职称B.工程师C.高级工程师D.技术员3、对已建工程质量有重大分歧时，应由项目法人委托第三方具有相应资质等级的质量检测单位进行检测，检测数量视需要确定，检测费用由( )承担。

A.委托万B.施工方C.监理方D.责任方4、河(渠)道开挖、填筑及衬砌单元工程划分界限宜设在变形缝或结构缝处，长度一般不大于( )。

A.50mB.l00mC.l50mD.200m5、质量缺陷备案表由( )组织填写，内容应真实、准确、完整。

A.施工单位B.监理单位C.项目法人D.质量监督单位6、外观质量评定表由( )根据现场检查、检测结果填写。

A.工程外观质量评定组B.施工单位C.监理单位D.工程质量监督机构7、单位工程质量评定中，其优良等级的标准之一是:所含分部工程质量全部合格，其中( )以上达到优良等级，主要分部工程质量全部优虱且施工中末发生过较大质量事故。

A.50%B.70%C.85%D.90%8、根据《建设工程安全生产管理条例》，在施工发生危及人身安全的紧急情况时，作业人员有权立即停止作业或者在采取必要的应急措施后( )。

A.疏散作业人员B.隔离危险区域C.保护财产安全D.撤离危险区域9、对于《水利水电工程施工质量检验与评定规程》适用范围，下列说法错误的是( )。

A.适用于大、中型水利水电工程B.小型工程可参照使用C.适用于坝高25米以上的水利枢纽工程D.适用于4级以上堤防工程10、对于水利系统文明工地考核，其中质量管理考核必须达到:工程内在、外观质量优良，单元工程优良品率达到( )以上，末出现过重大质量事故;方可评定为文明工地。

接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。

在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。

接地电阻主要分以下三种。

1.保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。

2.防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

3.防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

1.条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。

假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群稠密或水泥地等密封无法打地桩的地区。

接线：E+ES接到被测地，H+S接到已知地。

2.条件：必须有两个接地棒：一个辅助地和一个探测电极。

各个接地电极间的间隔不小于20米。

原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

适用于：地基接地，建筑工地接地和防雷接地。

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3.基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。

测量时E和ES必须单独直接连接到被测地。

该方法是所有接地电阻丈量方法中正确度最高的。

4.测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。

适用于：多点接地，不能断开连接，测量每个接地点的电阻。

接线：用电流钳监测被测接地点上的电流。

5.条件：多点接地，不打辅助地桩，测量单个接地。

接地电阻测试原理详解
接地电阻测试是指测量电气设备或系统中接地电阻的一种方法，通过测量接地电阻的大小来判断设备或系统的接地是否良好。

接地电阻测试的原理主要包括以下几个方面：
1. 接地电阻的定义：接地电阻是指电气设备或系统的接地导体与大地之间的电阻。

正常工作状态下，当接地导体与大地连接良好时，接地电阻应当尽可能小，以保持设备或系统的安全运行。

2. 测量方法：接地电阻可以使用多种测量方法进行测试，常见的方法有二线法、三线法和四线法。

二线法是通过在接地导体的两端分别接入测试仪，测量电流和电压的比值来计算接地电阻。

三线法和四线法在二线法的基础上增加了更多的测量线路，以消除测量线路和接地系统之间的电阻对测量结果的影响。

3. 测量原理：根据欧姆定律，电阻可以通过测量电流和电压的比值来计算。

在接地电阻测试中，测试仪会输出一定的电流到接地导体中，然后测量导体两端的电压，从而计算出接地电阻。

通过测量电流和电压的变化，我们可以得到接地电阻大小的信息。

4. 影响因素：接地电阻测试结果的准确性受到多种因素的影响，如接地电极的材料、长度、面积等，大地电阻率的变化以及测量线路的电阻等。

为了得到准确的测试结果，需要注意消除这些因素对测量的影响，比如选择适当的测试方法、采用合适的测试仪器和电极等。

总之，接地电阻测试通过测量电流和电压的变化来计算接地电阻的大小，以判断设备或系统的接地是否良好。

在实际测试过程中，需要注意选择合适的测试方法和仪器，并消除影响因素，以获得准确的测试结果。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改杆塔接地电阻的测量方法(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes杆塔接地电阻的测量方法(标准版)送电线路杆塔必须可靠接地，以确保雷电流泄入大地，保护线路绝缘。

为提高耐雷水平，保护设备绝缘和避免跨步电压产生的人身伤害，就一定要降低杆塔的接地电阻。

1接地装置简介接地装置。

它是指接地体和接地引下线的总称。

接地体指埋入地中并直接与大地接触的金属导体，对杆塔接地体来说是指埋入地下的圆钢、角钢等金属构件。

接地引下线是指使引雷设备（避雷线、避雷针等）与接地体相连的部分，对杆塔来说主要有独立接地引下线、钢筋混凝土杆（非预应力）的钢筋、铁塔钢材等。

接地电阻。

传统的测量接地电阻（用ZC-8型电阻测量仪）测出的仅是接地体的接地电阻。

而经分析可知雷电流是从杆塔顶部经过接地引下线泄入大地的，从导泄雷电流的角度讲应考虑整个泄流通道的电阻，而不仅是接地体的接地电阻，而且接地体和接地引下线及避雷线要靠螺栓、连板和焊接等方法连接，他们之间又存在接触电阻，所以接地电阻应是接地体电阻、接地引下线电阻和接触电阻的总和。

2改进前的测量方法使用ZC-8型接地电阻测量仪的测量方法简单，优点是对接地体的接地电阻测量准确，性能稳定。

但此方法有致命的弱点，即只能测量接地体的接地电阻，而且测量时需拆开所有的接地引下线方能测量，需要展放几十米的导线，工作量大，效率低，平均每人每天只能测5~6基左右。

使用CA6411型电阻测量仪的优点是在接地系统接触良好的情况下，能正确测量出整个泄流通道的接地电阻。
