杆塔接地电阻测试作业指导书

格式：docx
大小：102.81 KB
文档页数：14

下载文档原格式

3月-杆塔接地电阻测量作业指导(完成版)

广东立胜电力工程有限公司目录1 适用范围 (4)2 规范性引用文件 (4)3 支持文件 (4)4 术语和定义 (4)5测量要求及目的 (5)6 作业要求 (6)7危险辨识、风险评估和控制措施 (8)8 作业准备 (9)9 试验前准备工作 (10)10 测量步骤及重点安全防范措施 (10)11 测量后的终结、验收与交接 (15)1 适用范围本作业指导书规定了接地电阻的术语和定义、测量的一般性规定、测量步骤及重点安全防范措施等，适用于杆塔接地电阻测量试验工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB 26859-2011 电力安全工作规程电力线路部分GB 26860-2011 电力安全工作规程发电厂和变电站电气部分GB 26861-2011 电力安全工作规程高压试验室部分GB 50150-2006 电气装置安装工程电气设备交接试验标准3 支持文件ZC-8使用说明书安全生产风险管理体系4 术语和定义4.1 接地 grounded将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

4.2 接地极 grounded electrode埋入地中并直接与大地接触的金属导体，称为接地极。

4.3 接地线 grounded conductor电气装置、设施的接地端子与接地极连接用的金属导电部分。

4.4 接地装置 grounded connection接地极和接地线的总和。

4.5 接地电阻 grounded resistance接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。

接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。

杆塔接地电阻测试作业指导书

前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司输电线路杆塔接地装置接地电阻测试作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南省电力试验研究院（集团）有限公司负责编写。

本指导书主编人：陈宇民本指导书主要起草人：陈宇民本指导书主要审核人：本指导书审定人：本指导书批准人：本指导书由云南电网公司生产技术部负责解释。

目次1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 支持性文件 (1)5 技术术语 (1)6 安全措施 (1)7 作业准备 (2)8 作业周期 (2)9 工期定额 (2)10 设备主要技术参数 (2)11 作业流程 (2)12 作业项目、工艺要求及质量标准 (2)13 作业中可能出现的主要异常现象及对策 (9)14 作业后的验收与交接 (9)输电线路杆塔接地电阻测试作业指导书1目的为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法，保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB/T 17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量》DL/T 887-2004《杆塔工频接地电阻测量》DL/T 475-2006《接地装置工频特性参数的测量导则》DL／T 621-1997 《交流电气装置的接地》Q/CSG 10007-2004《电力设备预防性试验规程》4支持性文件高压电气设备试验方法《云南电力技术监督系统》（待批）5技术术语接地体：埋入地中并直接与大地接触的金属导体，称为接地体。

[接地摇表]杆塔接地电阻测量操作指导书模板

杆塔接地电阻测量操作指导书......内容齐全...学习、分享、下载
2 引用文件
国家电网公司《现场标准化作业指导书编制导则》
GBJ 233-1990 《110～500kV架空电力线路施工及验收规范》DL/T 5092—1999P 《110～500kV架空送电线路设计技术规程》国家电网公司电业安全工作规程（电力线路部分）
DL/T 741-2001 架空送电线路运行规程
3 测量前准备
......内容齐全...学习、分享、下载
3．3 危险点分析及预控
......内容齐全...学习、分享、下载
4 操作程序
4．1开工
4.2操作内容及标准
......内容齐全...学习、分享、下载
......内容齐全...学习、分享、下载
......内容齐全...学习、分享、下载
4 验收总结
5操作指导书执行情况评估
......内容齐全...学习、分享、下载
现场技术负责人：工作负责人：操作测量人员：......内容齐全...学习、分享、下载。

杆塔接地电阻测试作业指导书

杆塔接地电阻测试作业指导书集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司输电线路杆塔接地装置接地电阻测试作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南省电力试验研究院（集团）有限公司负责编写。

目次1目的.....................................................................................................................1 2适用范围 (1)3引用标准 (1)4支持性文件 (1)5技术术语 (1)6安全措施 (1)7作业准备 (2)8作业周期 (2)9工期定额 (2)10设备主要技术参数 (2)11作业流程 (2)12作业项目、工艺要求及质量标准 (2)13作业中可能出现的主要异常现象及对策 (9)14作业后的验收与交接 (9)输电线路杆塔接地电阻测试作业指导书1目的为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法，保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB/T 《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量》DL/T 887-2004《杆塔工频接地电阻测量》DL/T 475-2006《接地装置工频特性参数的测量导则》DL／T 621-1997 《交流电气装置的接地》Q/CSG 10007-2004《电力设备预防性试验规程》4支持性文件高压电气设备试验方法《云南电力技术监督系统》（待批）5技术术语接地体：埋入地中并直接与大地接触的金属导体，称为接地体。

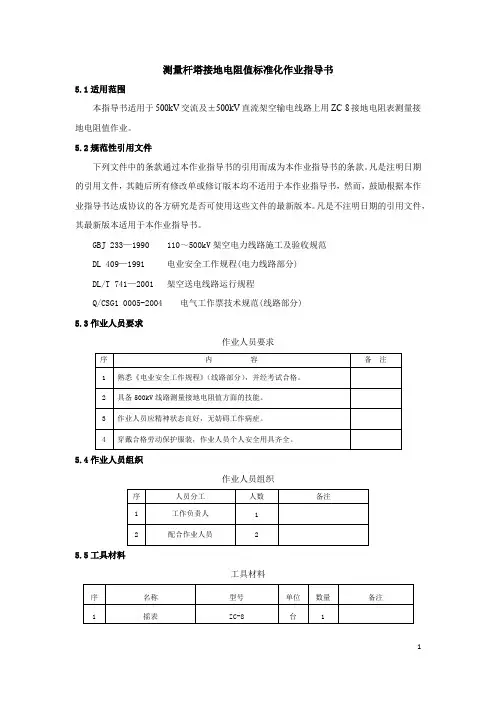

测量杆塔接地电阻值标准化作业指导书

测量杆塔接地电阻值标准化作业指导书5.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上用ZC-8接地电阻表测量接地电阻值作业。

5.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)5.3作业人员要求作业人员要求5.4作业人员组织作业人员组织5.5工具材料工具材料5.6 技术措施a）所有连线截面不应小于1.0-1.5mm2。

所拉的绝缘胶线中间不应有裸露点，如果有裸露点应该用电工胶布粘好。

b）若摇测时遇到较大的干扰，指针摆动很大，无法读数，可将摇速增至最大，然后缓慢降低摇速，直至指针比较稳定时读数，若指针最稳定时仍有较小的摆动，可取其平均值。

C）若检流计的灵敏度过高时，可将电位探针插入土壤中浅一些；当检流计灵敏度不够时，可沿电位探针和电流探针注水使土壤湿润。

d）接地电阻应在一年中较干燥的季节测量，避免雨后立即测量接地电阻，因测得的结果不真实。

e）操作姿势要正确，测量的时候一手扶住转盘并压住使摇表平稳，另一手摇动摇表，转速为120r/min。

f）正确选择倍率并根据情况转动转盘，开始必须把挡位放在最大挡，操作正确。

5.7危险点分析及控制措施危险点分析及控制措施5.8 作业内容、步骤及工艺标准作业内容、步骤及工艺标准5.9接地电阻摇测现场记录表（见附表）附表接地电阻摇测现场记录表6 开挖检查杆塔接地网标准化作业指导书6.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上用人工开挖检查杆塔接地网作业。

10-35kV输电线路杆塔接地电阻测量作业指导书

架空线路杆塔接地电阻测量作业指导书批准：审核：校对:编写：XX省XX局XX班XX年五X月目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (2)7 作业周期 (2)8 工期定额 (3)9 设备主要参数 (3)10 作业流程 (3)11 作业项目、工艺要求和质量标准 (4)12 作业中可能出现的主要异常现象及对策 (6)13 作业后的验收与交接 (6)附录 A 架空线路杆塔试验记录 (7)文档可能无法思考全面，请浏览后下载!-1 范围本作业指导书适用于 10-35kV 架空线路杆塔接地电阻测量工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB 50150－2006DL 409－1991DL/T 887－2004Q/CSG 1 0005－2004 Q/CSG 1 0007－2004 电气装置安装工程电气设备交接试验标准电业安全工作规程（电力线路部分）杆塔工频接地电阻测量电气工作票技术规范（线路部分）电力设备预防性试验规程3 支持文件架空线路杆塔接地设计和施工图纸架空线路杆塔接地电阻交接试验报告历次预防性试验报告4 术语和定义（本条无内容）5 安全及预控措施5.1 安全措施5.1.1 试验应填写线路第二种工作票或通过口头、电话命令。

5.1.2 试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细交待试验中的安全注意事项。

5.1.3 试验测量前必须认真检查试验结线与仪表的开始状态，确保正确无误。

5.1.4 变更测量点或试验结束时，应首先断开试验电源。

5.1.5 试验结束时，试验人员应恢复被测杆塔接地引线的连接，并清理现场。

线路杆塔接地电阻测量作业指导书

编号：
线路杆塔接地电阻测量作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
荆州供电公司输电中心
1适用范围
本作业指导书适用于kV线路杆塔－杆塔接地电阻测量工作。

本作业指导书适用于良好天气下的作业。

2引用文件
GB50233-20** 110～500kV架空电力线路施工及验收规范
国家电网安监[20**]664号国家电网公司电力安全工作规程（线路部分）
DL/T 741—20** 架空送电线路运行规程
DL 475—1992 接地装置工频特性参数的测量导则
DL/T 621—1997 交流电气装置的接地
DL/T 5092—1999 110～500kV架空送电线路设计规程
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
作业分工
4作业程序4.1开工
4.2作业内容及标准
4.3竣工
5验收总结
7指导书执行情况评估
线路杆塔接地电阻测量作业总卡
线路杆塔接地电阻测量作业分卡。

杆塔接地电阻测试作业指导书

杆塔接地电阻测试作业指导书Prepared on 22 November 2020前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司输电线路杆塔接地装置接地电阻测试作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南省电力试验研究院（集团）有限公司负责编写。

目次1目的 (1)2适用范围 (1)3引用标准 (1)4支持性文件 (1)5技术术语 (1)6安全措施 (1)7作业准备 (2)8作业周期 (2)9工期定额 (2)10 设备主要技术参数 (2)11作业流程 (2)12 作业项目、工艺要求及质量标准 (2)13 作业中可能出现的主要异常现象及对策 (9)14 作业后的验收与交接 (9)输电线路杆塔接地电阻测试作业指导书1目的为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法，保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

杆塔接地电阻测量

1 适用范围1.1 本作业指导书适用于10kV-35kV架空送电线路测量杆塔接地电阻标准化作业。

1.2 本作业指导书规定了测量接地电阻所需的人员配置、工器具要求、天气及作业现场的要求、检修作业工序、工艺质量记录卡等内容。

1.3 本作业指导书适用于四川省电力公司所属的各供电企业（公司）。

2 引用文件2.1 DL/T 887－2004《杆塔工频接地电阻测量》2.2GBJ 233 《110～500kV架空电力线路施工及验收规范》2.3 《国家电网公司电力安全工作规程》（电力线路部分）（试行）2.4 DL/T 5092—1999 《110kV-500kV架空送电线路设计技术规程》2.5 DL/T 741—2001 《架空送电线路运行规程》2.7 《电力建设安全工作规程》（架空电力线路部分）2.9 国电发[2002]659号《输电网安全性评价（试行）》2.10 国电发[2002]777号《电力安全工器具预防性试验规程》(试行)2.11 国电发[2003]481号《架空输电线路管理规范》3 天气及作业现场要求3.1 测量接地电阻应在晴朗、干燥的季节和土壤未冻结时进行，不得在雨后立即测量，禁止在雷雨天气进行测量接地电阻。

3.2 测量接地电阻最好在每年的4月份前或10月后进行。

4 人员配置5 作业人员职责分工5.1小组负责人：与小组成员共同确保测量工作全面、优质完成，并对测试质量、安全负责，对测试结果及时、如实、准确上报，并在测试工作完成后，填写相关报表和记录。

认真指导测量人员正确开展测试工作。

5.2 测量人员：在小组负责人的领导下，共同完成测试工作，协助完成卡片填写、报表及记录，测量中严格执行相关规程和本作业指导书规定。

5.3 辅助人员:在测量人员的指导下，完成测试作业过程中的辅助工作；配合、协助正确安全地完成接地电阻测量工作。

6 测量方法6.1 杆塔工频接地电阻测量方法分为两种：三极法、钳表法。

杆塔工频接地电阻的测量宜采用三极法。

杆塔接地电阻测试作业指导书

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南省电力试验研究院（集团）有限公司负责编写。

目次1目的 (1)2适用范围 (1)3引用标准 (1)4支持性文件 (1)5技术术语 (1)6安全措施 (1)7作业准备 (2)8作业周期…………………………………………………………………………………………… (2)9工期定额 (2)10设备主要技术参数 (2)11作业流程 (2)12作业项目、工艺要求及质量标准 (2)13作业中可能出现的主要异常现象及对策 (9)14作业后的验收与交接 (9)输电线路杆塔接地电阻测试作业指导书1目的为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法，保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

杆塔接地电阻测试作业指导书

杆塔接地电阻测试作业指导书作业指导书：杆塔接地电阻测试一、测试目的：本作业指导书旨在指导测试人员完成杆塔接地电阻的测试工作，确保杆塔的接地系统符合相关安全标准，保障电力设备的安全运行。

二、测试原理：杆塔接地电阻测试是通过测量杆塔接地系统的电阻值来评估其接地效果的测试方法。

接地电阻是指接地系统中电流通过的路径的电阻，其值越小，代表接地效果越好。

三、测试仪器和设备：1. 接地电阻测试仪：用于测量杆塔接地系统的电阻值。

2. 测试线缆：连接测试仪和杆塔接地系统进行测试。

四、测试步骤：1. 准备工作：a. 确保测试仪器和设备正常工作，检查仪器是否校准合格。

b. 确定测试起点和终点，起点为测试仪器的接地极，终点为杆塔接地系统的接地极。

c. 清理测试点周围的杂物，确保测试点表面干净。

2. 连接测试仪器：a. 将测试仪器的接地极与测试起点连接，确保连接牢固。

b. 将测试仪器的测量电极与测试终点连接，确保连接牢固。

3. 开始测试：a. 打开测试仪器的电源，确保电源正常。

b. 根据测试仪器的操作说明，选择合适的测试模式和参数。

c. 按下测试按钮，开始测试。

d. 等待测试仪器完成测量，记录测试结果。

4. 结果分析：a. 根据测试仪器显示的电阻值，判断接地系统的接地效果。

b. 如果电阻值较大，说明接地系统存在问题，需要进一步检查和修复。

c. 如果电阻值在合理范围内，说明接地系统良好。

5. 测试报告：a. 将测试结果记录在测试报告中，包括测试日期、测试地点、测试人员等信息。

b. 根据测试结果，提出改进建议或修复建议。

六、注意事项：1. 在进行测试前，确保测试仪器和设备正常工作，避免因设备故障导致测试结果不准确。

2. 在测试过程中，确保测试线缆连接牢固，避免因连接松动导致测试结果不准确。

3. 在测试过程中，确保测试点表面干净，避免因污染导致测试结果不准确。

4. 在测试过程中，注意安全，遵守相关操作规程，避免发生意外事故。

5. 测试完成后，将测试仪器和设备妥善存放，做好维护保养工作。

接地电阻测量作业指导书

6.1.3其他要求：作业人员应精神状态良好，无妨碍工作病症；穿着合格劳动保护服装，个人安全用具齐全。
6.2 资料的准备
6.2.1杆塔明细表。
6.2.2本作业指导书
6.3 仪器及工具材料准备
仪器及工具材料表见表2
表2仪器及工具材料表
序号
名称
型号
单位
数量
备注
1
摇表
ZC-8
台
1
2
线盘（绝缘胶花线）
300m
个
2
3
探测针
Ф14×0.7m
根
2
4
绝缘手套
付
1
5
通讯工具
台
2
6
扳手
把
2
7
铁锤
把
1
7
杆塔接地电阻测量：一般线段测量周期为5年；发电厂变电所进出线段1~2km及特殊地点测量周期为2年。
8
本项作业工作时间为：1小时/基。
9
见附表
10
图1作业流程图
11
作业内容、步骤及工艺标准
序
工作内容
工作要求或标准
备注
1查阅资料3）摇源自时工作人员要互相呼应，严禁打探针人员未离开探针进行摇测。
4）测量完毕后要将电流极和电压极短接放电，防止残存的电荷对人放电。
6
6.1 工作人员的准备
6.1.1工作人员一般不少于3人，工作负责人应具有资质的人员担任。
6.1.2专业技术要求：熟悉《电业安全工作规程》（线路部分），并经考试合格；掌握杆塔接地电阻测量作业检修技能，并熟悉本作业指导书。
12
13
见附表
7）计入季节换算系数,确定实际接地电阻值（如表1示）上（即调零）。

杆塔接地电阻测试作业指导书

杆塔接地电阻测试作业指导书一、引言杆塔接地电阻测试是电力系统中一项重要的安全检测工作，旨在确保杆塔的接地系统能够有效地将电流引入地下，以保护人员和设备的安全。

本作业指导书将详细介绍杆塔接地电阻测试的步骤和注意事项，以帮助测试人员顺利完成测试工作。

二、测试前准备1. 确保测试仪器和设备的完好性和准确性，如接地电阻测试仪、导线、夹具等。

2. 根据测试需求，选择合适的测试方法，常用的有三线法和四线法。

3. 对测试区域进行勘察，确保测试区域无障碍物和安全隐患。

三、测试步骤1. 测试前准备a. 关闭杆塔所在线路的电源，确保测试过程的安全性。

b. 清除测试区域的杂物和积水，保持测试区域的干燥和整洁。

c. 将测试仪器连接到杆塔的接地装置上，确保连接牢固可靠。

2. 进行接地电阻测试a. 根据测试方法的选择，进行相应的测试设置。

b. 在测试仪器上输入测试参数，如测试电流大小和测试时间等。

c. 启动测试仪器，开始进行接地电阻测试。

d. 等待测试仪器完成测试，并记录测试结果。

3. 测试结果分析a. 根据测试结果判断接地系统的质量，一般情况下，接地电阻值越小越好。

b. 如果测试结果超出了规定的范围，需要进一步检查接地系统的连接情况和接地装置的质量。

四、注意事项1. 在进行测试时，必须确保测试区域的安全性，避免发生触电和其他意外事故。

2. 在测试过程中，应注意测试仪器和设备的工作状态，如发现异常应及时停止测试并进行排查。

3. 测试人员必须具备一定的电力知识和测试经验，以确保测试结果的准确性和可靠性。

4. 在测试结束后，应及时清理测试现场，恢复线路的正常运行。

五、总结杆塔接地电阻测试是电力系统中一项重要的安全检测工作，通过测试可以评估接地系统的质量，保障人员和设备的安全。

本作业指导书详细介绍了测试的步骤和注意事项，希望能够对测试人员在实际工作中有所帮助。

在进行测试时，务必严格按照操作规程进行，确保测试结果的准确性和可靠性。

杆塔接地电阻测试作业指导书

杆塔接地电阻测试作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司输电线路杆塔接地装置接地电阻测试作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南省电力试验研究院（集团）有限公司负责编写。

目次1目的 (1)2适用范围 (1)3引用标准 (1)4支持性文件 (1)5技术术语 (1)6安全措施 (1)7作业准备 (2)8作业周期 (2)9工期定额 (2)10设备主要技术参数 (2)11作业流程 (2)12 作业项目、工艺要求及质量标准 (2)13 作业中可能出现的主要异常现象及对策 (9)14作业后的验收与交接 (9)输电线路杆塔接地电阻测试作业指导书1目的为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法，保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

杆塔接地电阻测试作业指导书

杆塔接地电阻测试作业指导书前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了当前我公司输电线路杆塔接地装置接地电阻测试作业指导书。

编写中遵循了中国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南省电力试验研究院（集团）有限公司负责编写。

目次1目的 (1)2适用范围 (1)3引用标准 (1)4支持性文件 (1)5技术术语 (1)6安全措施 (1)7作业准备………………………………………………………………………………… (2)8作业周期 (2)9工期定额 (2)10设备主要技术参数...................................................................................................2 11作业流程 (2)12作业项目、工艺要求及质量标准 (2)13作业中可能出现的主要异常现象及对策 (9)14作业后的验收与交接 (9)输电线路杆塔接地电阻测试作业指导书1目的为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法，保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。

3引用标准下列标准所包含的条文，经过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB/T 17949.1- 《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量》DL/T 887- 《杆塔工频接地电阻测量》DL/T 475- 《接地装置工频特性参数的测量导则》DL／T 621-1997 《交流电气装置的接地》Q/CSG 10007- 《电力设备预防性试验规程》4支持性文件高压电气设备试验方法。

杆塔接地电阻测试作业指导书

Q/YNDW 113.2.206-2005前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司输电线路杆塔接地装置接地电阻测试作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由云南省电力试验研究院（集团）有限公司负责编写。

Q/YNDW 113.2.206-2005目次1目的 (1)2适用范围 (1)3引用标准 (1)4支持性文件 (1)5技术术语 (1)6安全措施 (1)7作业准备 (2)8作业周期 (2)9工期定额 (2)10设备主要技术参数 (2)11作业流程 (2)12作业项目、工艺要求及质量标准 (2)13作业中可能出现的主要异常现象及对策 (9)14作业后的验收与交接 (9)Q/YNDW 113.2.206-2005输电线路杆塔接地电阻测试作业指导书1目的为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法，保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

杆塔接地电阻测试作业指导书

前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法,确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司输电线路杆塔接地装置接地电阻测试作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出.本指导书由云南电网公司生产技术部归口.本指导书由云南省电力试验研究院（集团）有限公司负责编写。

本指导书主编人:陈宇民本指导书主要起草人：陈宇民本指导书主要审核人：本指导书审定人：本指导书批准人：本指导书由云南电网公司生产技术部负责解释.目次1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 支持性文件 (1)5 技术术语 (1)6 安全措施 (1)7 作业准备 (2)8 作业周期 (2)9 工期定额 (2)10 设备主要技术参数 (2)11 作业流程 (2)12 作业项目、工艺要求及质量标准 (2)13 作业中可能出现的主要异常现象及对策 (9)14 作业后的验收与交接 (9)输电线路杆塔接地电阻测试作业指导书1目的为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法,保证安全，提高试验质量。

2适用范围适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。

3引用标准下列标准所包含的条文,通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方,应探讨使用下列标准最新版本的可能性。

GB/T 17949。

1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量》DL/T 887-2004《杆塔工频接地电阻测量》DL/T 475-2006《接地装置工频特性参数的测量导则》DL／T 621-1997 《交流电气装置的接地》Q/CSG 10007-2004《电力设备预防性试验规程》4支持性文件高压电气设备试验方法《云南电力技术监督系统》(待批）5技术术语接地体：埋入地中并直接与大地接触的金属导体，称为接地体。

三极法测量杆塔接地电阻作业指导书

作业人员身体健康、精神状态应良好，并无妨碍工作的病 3
症。
4 穿戴合格劳动保护服装，作业人员个人安全用具齐全。
3．2 作业人员组织
序号 1
人员分工工作负责人
人数 1
备注兼监护人
2
测量人员
1
3
配合作业人员
2
3．3 工具材料
序
名称
1 接地电阻测试仪
线盘（绝缘铜芯胶花
2
线）
3
探步骤
主要技术及质量控存在的主要风险
制点
6.1 准备工器具及材料
搬运、安放工具要轻拿轻放，对安全工仪器损坏用具、个人防护用品及材料进行检查，确保
测量仪器必须是经校验合格的，并准备
满足使用要求。
6.2 核对设备名称
工作人员携带工具及材料到达工作现
交通事故工具损坏
杆塔接地网参数资料。
场；工作负责人根据工作任务核对线路名
置则取其对角线长度。
2、拆除接地引下线，使全部接地引下
线与杆塔断开连接，此项操作需戴绝缘手
套；
3、将接地摇表安放在平整的地方，并
正确接线，然后分别对 A、B、C、D 腿的接
地电阻进行测量（无引下线的不测量），要
求同一引下线两次测量读数基本一致； 4、测量完毕，并做好记录，按要求恢
复接地引下线。
灵敏度不够时，可沿电流极探针注水使土壤湿润，以降低电流极的辅助接地电阻。
附表测量接地电阻现场记录表
测量接地电阻现场记录表
序线路名称
实测值（Ω）
季
设计
塔接地网
节
电阻
平
号型式
A腿 B腿 C腿 D腿
系

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2）当采用三端子测试接线时，应注意从接地装置到接地电阻测试仪引线端子G的引线应尽可能短，以消除引线电阻带来的测量误差；
3）测量前应拆除被测杆塔所有接地引下线，把杆塔塔身与接地装置之间的电气连接全部断开；
4）应注意保持接地电阻测试仪各接线端子、电极和接地装置等电气连接位置的接触良好；
5）布线方向可根据杆塔所处位置，以便于布线为原则视实际情况确定。但若测试数据与历史数据或相邻同地质条件杆塔接地电阻值比较有较大差异时，应考虑更换布线方向进行复测。
6 安全措施…………………………………………………………………………………………………1
7 作业准备…………………………………………………………………………………………………2
8 作业周期…………………………………………………………………………………………………2
9 工期定额…………………………………………………………………………………………………2
本指导书由云南电网公司生产技术部归口。
本指导书由云南省电力试验研究院（集团）有限公司负责编写。
本指导书主编人：陈宇民
本指导书主要起草人：陈宇民
本指导书主要审核人：
本指导书审定人：
本指导书批准人：
本指导书由云南电网公司生产技术部负责解释。
目次
1 目的………………………………………………………………………………………………………1
9工期定额
10设备主要技术参数
查阅接地装置设计图，确认接地装置的几何尺寸及射线长度。
11作业流程
12作业项目、工艺要求及质量标准
12.1工艺要求及质量标准
12.1.1测量方法及工艺要求
在测量杆塔接地装置这类小地网时，0.618法与电位降法测量值基本相同，0.618法可以满足工程测试精度的要求。为减轻现场测试的工作量，可采用0.618法测量杆塔接地电阻。该方法应作为确定接地装置接地电阻是否超标的最终测试方法。30度夹角法的测量原理及限制条件与0.618法一样，但考虑到云南山区地形复杂，杆塔附近难有平坦开阔地带，要确定30度夹角比较困难，建议不采用30度夹角法进行测量；钳表法与0.618法相比，具有工作强度小、效率高、能有效检测接地引下线、避雷线联结好坏的优点，在测试方法正确的前提下，测量值较0.618法偏大，因此钳表法可作为杆塔接地电阻普测的测量方法，若测量值超标，再用0.618法复测。
7作业准备
7.1人员配备
工种：高压试验人员。
数量：至少2人。
素质要求：பைடு நூலகம்作人员必须经安规考试合格，工作负责人由熟悉接地电阻试验工作和具有现场工作经验的人担任；
7.2资料、图纸准备
7.2.1接地装置敷设竣工图，确定被测杆塔所在线路避雷线直接接地情况是否满足钳表法测试要求；确认被测杆塔接地装置放射线长度；

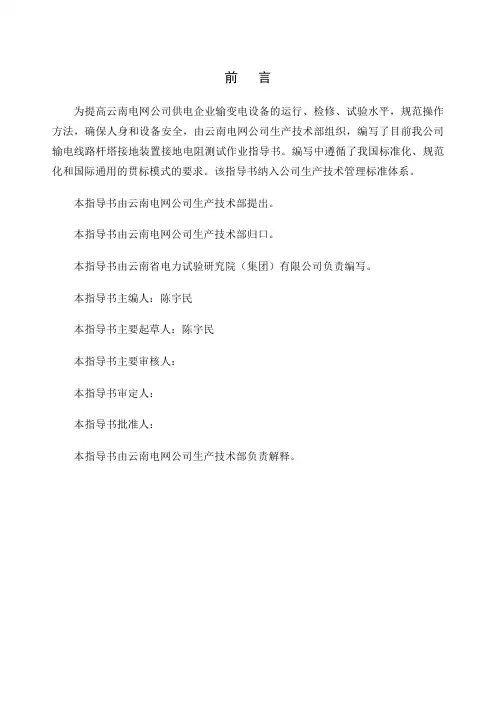

前言
为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司输电线路杆塔接地装置接地电阻测试作业指导书。编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。该指导书纳入公司生产技术管理标准体系。
本指导书由云南电网公司生产技术部提出。
GB/T17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量》
DL/T887-2004《杆塔工频接地电阻测量》
DL/T475-2006《接地装置工频特性参数的测量导则》
DL／T621-1997《交流电气装置的接地》
Q/CSG 10007-2004《电力设备预防性试验规程》
（3）布线方向对测试结果的影响
一般情况下，不同布线方向对测量结果影响小于10%，能够满足工程测量精度要求，测量杆塔接地电阻时，可不用考虑布线方向对测量结果的影响。
在个别情况下，如果地中有部分或完全埋地的金属物体（如铁轨、水管或其它工业金属管道等），可能出现不同方向测试值偏差较大的情况。因此，当测试结果与相邻同地质条件杆塔接地电阻值相比，明显偏大或偏小时，应考虑改变电极布置方式，使布线方向与金属垂直，消除金属物体对测量结果的影响。
（1）垂直地面方向两层土壤状况下0.618法测量误差
垂直地面方向两层土壤如图4所示：
图4：土壤垂直分层示意图
土壤垂直分层时，0.618法测量所产生的误差决定于：地网尺寸a与上层土壤厚度h的比值、上下层土壤电阻率差值。
图5：土壤垂直分层下0.618法测量误差与土壤结构关系
其中：
从图5可以看出，当地网尺寸与上层土壤厚度可比时，误差较大；当两者相差较大时，误差较小。当下层土壤电阻率大于上层土壤电阻率时，测量结果偏小。当下层土壤电阻率是上层土壤电阻率的40倍以上时，测量结果偏小可达38%；当下层土壤电阻率小于上层土壤电阻率时测量结果偏大，最大偏差可达10%。
（1）放线长度对测试结果的影响
由0.618法及30度夹角法测试原理所决定，两种方法都有使用条件限制，即：
a. 有完全同质的土壤；
b. 有足够大的间距，以便电极可采取半圆的形式；
无论是0.618法还是30度夹角法，都要求有足够大的间距，以便电极可采取半圆的形式，才能保证测试精度满足工程精度要求。若放线长度过小，会造成测试值严重偏小，须引起高度重视。
（2）水平方向两层土壤状况下0.618法测量误差
土壤水平分层时，0.618法测量所产生的误差决定于：分层界面到地网的距离b与地网半径的比值及两层土壤电阻率的差值，见图6；及电流线与水平分界面的夹角，见图7。
地网距水平分层界面越近，0.618法测量误差越大；电流线与土壤分界面垂直时误差较大，与分界面平行时误差为零。当电流极处于高电阻率土壤区时，测量结果偏大；当电流极处于低电阻率土壤区时，测量结果偏小。
（1）0.618法工艺要求
0.618法试验接线如图13所示。
1）试验前应查阅被测杆塔接地装置型号，明确接地装置放射线长度L。电流极引线长度至少3L，鉴于目前110kV及220kV杆塔接地装置射线长度一般为50米，最大一般不超过60米，建议电流极引线长度为200米；由于互感对杆塔接地电阻影响较小，为方便工作，可将200米电流线与160米电压线并在一起收放线，以减小收放线工作量。
14 作业后的验收与交接……………………………………………………………………………………9
输电线路杆塔接地电阻测试作业指导书
1目的
为规范云南电网公司的供电企业输电线路杆塔的接地电阻测试作业方法，保证安全，提高试验质量。
2适用范围
适用于云南电网公司供电企业输电线路杆塔的接地电阻试验作业。
3引用标准
下列标准所包含的条文，通过引用而构成本作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。
（2）钳表法工艺要求
钳表法测接线如图2所示。
1）测试前应明确被测杆塔所在的输电线路具有与杆塔连接良好的避雷线，且多基杆塔的避雷线直接接地。测试杆塔所在线路区段中直接接地的避雷线上并联的杆塔数满足表1的规定。不能满足表1规定的不能用钳表法测量；
2）被测杆塔的接地装置应只保留一根接地引下线与杆塔塔身相连，其余接地引下线均应与杆塔塔身断开。对于杆塔各脚接地装置未联在一起的，应用导线将断开的其它接地线与被保留的接地线并联，将杆塔接地装置作为整体进行测试。当测试值明显偏小（小于1）时，应注意确认其余接地引下线是否与杆塔塔身完全断开，因为当有两根接地引下线与杆塔塔身相连时，钳表法测到的是两接地引下线间的回路电阻，而非接地装置接地电阻；
3）测量前应使用标配精密环路电阻对钳表进行自检，测量时应注意保持钳口清洁，防止夹入野草、泥土等影响测量精度。测试时应注意使接地线居中，并尽可能垂直于钳口所在平面。
12.1.2作业流序
作业流程见图3。
（1）步骤一：作业准备
包括测试设备准备及资料准备。
测试设备准备工作主要包括：检查测试设备是否在检定有效期内；开机检查是否正常；测试线、接地桩、皮尺、工具等准备、使用标配精密环路电阻对钳表进行自检；
2 适用范围…………………………………………………………………………………………………1
3 引用标准…………………………………………………………………………………………………1
4 支持性文件………………………………………………………………………………………………1
5 技术术语…………………………………………………………………………………………………1
若测试结果仍不合格，则应更换塔角接地点再次测量，若合格则说明原塔角接地引下线与地网连接不良，应开挖检查并处理。若仍不合格，则确认该基杆塔接地电阻不合格。需采取措施对接地网进行改造
测试过程中应注重相邻同土壤构造杆塔接地电阻值的比较，若发现测试值有明显偏差，应改变布线方向，进行复测。
12.1.3测试结果误差分析
资料准备工作主要包括：确定被测杆塔所在线路避雷线直接接地情况是否满足钳表法测试要求；确认被测杆塔接地装置放射线长度；
（2）步骤二：使用钳表测量
若测量结果合格，则进行下一基杆塔测试，若不合格进行步骤三；
（3）步骤三：使用0.618法测量
若测试结果合格，则判断是接地引下线与杆塔连接处缺陷，应对接地引下线作除锈处理，并拧紧连结螺栓；处理完毕后再次用钳表进行测试，若合格则进行下一基杆塔测量，若仍不合格，则判断是避雷线与杆塔接触不良，应在适当时候登杆检查。
7.2.2接地装置历史测试报告
7.3设备准备
7.3.1接地电阻测试装置一套、钳型地阻仪一套。
7.3.2测试装置及钳表必须经过法定的检定单位检定并在有效期内使用，其精度必须满足该项试验的要求。
7.3.3测量导线根据需要准备，对讲机、皮尺、铁锤、接地电极、扳手、锉刀等及常用工具。
8作业周期
进线段杆塔2年；其它线路杆塔不超过5年。
10 设备主要技术参数………………………………………………………………………………………2

杆塔接地电阻测试作业指导书
