火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。

然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。

制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。

该指南对所有安装经销商免费提供。

据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。

当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。

由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。

在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。

燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。

●闸门在特定条件下可能夹住特定条件的人，比如癫痫症患者。

●研究表明，有些人即使听到了火灾报警信号也不行动或不明白信号的意思。

财产拥有者有责任通过防火训练或其他练习使人们了解火灾报警信号，并指导他们在有报警信号时做出正确的反应。

●在罕见情况下，报警装置的音响会造成短暂或永久的听力丧失。

火灾报警系统在没有任何电力供应时将不工作。

如果没有交流电，系统将启用备用电池工作特定的时间，这只有在电池很好地维护并定期更换时才能达到。

用于系统中的设备可能和控制在技术上不兼容。

只采用为你的控制器服务的设备是很重要的。

用于把报警信号从现场传送到监控中心的电话线可能不工作或暂时失效。

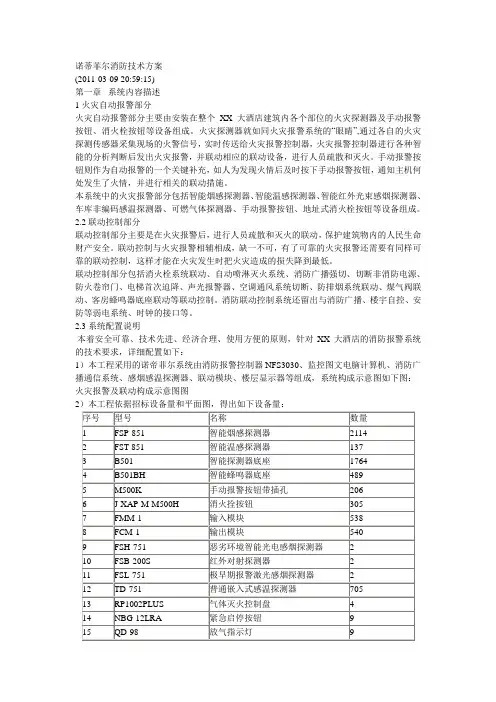

诺蒂菲尔消防技术方案(2011-03-09 20:59:15)第一章系统内容描述1火灾自动报警部分火灾自动报警部分主要由安装在整个XX大酒店建筑内各个部位的火灾探测器及手动报警按钮、消火栓按钮等设备组成。

火灾探测器就如同火灾报警系统的“眼睛”,通过各自的火灾探测传感器采集现场的火警信号，实时传送给火灾报警控制器，火灾报警控制器进行各种智能的分析判断后发出火灾报警，并联动相应的联动设备，进行人员疏散和灭火。

手动报警按钮则作为自动报警的一个关键补充，如人为发现火情后及时按下手动报警按钮，通知主机何处发生了火情，并进行相关的联动措施。

本系统中的火灾报警部分包括智能烟感探测器、智能温感探测器、智能红外光束感烟探测器、车库非编码感温探测器、可燃气体探测器、手动报警按钮、地址式消火栓按钮等设备组成。

2.2联动控制部分联动控制部分主要是在火灾报警后，进行人员疏散和灭火的联动，保护建筑物内的人民生命财产安全。

联动控制与火灾报警相辅相成，缺一不可，有了可靠的火灾报警还需要有同样可靠的联动控制，这样才能在火灾发生时把火灾造成的损失降到最低。

联动控制部分包括消火栓系统联动、自动喷淋灭火系统、消防广播强切、切断非消防电源、防火卷帘门、电梯首次迫降、声光报警器、空调通风系统切断、防排烟系统联动、煤气阀联动、客房蜂鸣器底座联动等联动控制。

消防联动控制系统还留出与消防广播、楼宇自控、安防等弱电系统、时钟的接口等。

2.3系统配置说明本着安全可靠、技术先进、经济合理、使用方便的原则，针对XX大酒店的消防报警系统的技术要求，详细配置如下：1）本工程采用的诺帝菲尔系统由消防报警控制器NFS3030、监控图文电脑计算机、消防广播通信系统、感烟感温探测器、联动模块、楼层显示器等组成，系统构成示意图如下图：火灾报警及联动构成示意图图2依据以上的外部设备数量，计算出总的智能探测器点数为2257，模块总点数为1589。

NOTIFIER一台火灾报警联动控制器NFS3030满容量为3180个地址点，32个ACS点。

火灾报警控制器FS-30火灾报号标准”（NFPA72甚至不能动作：面，在屋顶，或在关闭门的另一侧。

在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。

燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。

●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。

●烟粒子被空气出口吹离探测器。

●烟雾在到达探测器前被拉回到空气中。

“烟”的数量不足以使感烟探测器报警。

感烟探测器被设计为依据烟的浓度不同等级报警。

如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。

感烟探测器，即使工作正常，也有探测限制。

具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。

具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。

由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。

感烟探测器对由于纵火、儿童玩火柴（尤其在卧室）、床上吸烟以及猛烈的爆炸（由于煤气泄漏、易燃物品不当存储等产生）产生的火灾将不能提供适当的警报。

感温探测器对燃烧粒子不敏感，它只在传感器的温度达到预置上升速率或预置水平时报警。

差定温探测器灵敏度随时间延长而降低。

由于这个原因，每个探测器的上升速率特征应由合格的火灾防护专家至少一年测定一次。

感温探测器是为保护财产而非保护生命而设计的。

注意！感烟探测器必须安装在控制器安装的房间和系统用于连接报警传送线路、通讯、信号以及电源的很多房间。

如果不这样安装，蔓延的火灾将损坏报警系统，影响报告火灾的能力。

●●应。

●应依而且只能警告——请不要注意——元件，或者在任何修改，纠正或调整系统硬件或连线后，重新确认测试是必不可少的。

所有元件、电路、系统操作或已知影响功能的软件变化必须100 %被测试。

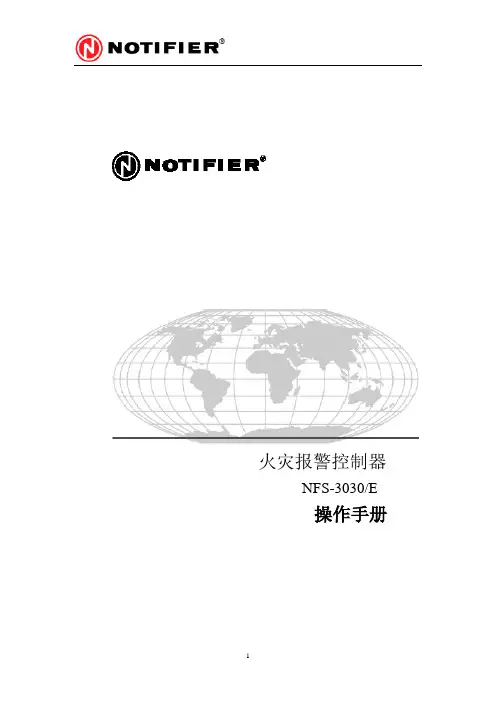

火灾报警控制器 NFS-3030/E操作手册目录第一章概要 (5)1.1 关于手册 (5)1.2 辅助信息 (5)1.3 控制器简介 (6)1.4 操作功能 (6)1.4.1 显示/键盘 (6)1.5 信息格式 (9)1.5.1 系统正常显示 (9)1.5.2 事件记录格式 (10)1.6 操作菜单和编程界面 (12)1.7 主菜单 (12)1.7.1 事件记数显示 (13)1.7.2 更多信息 (13)1.7.3 多事件列表 (15)1.7.4 历史记录显示（历史记录选择屏幕） (16)1.7.5 读取状态 (16)1.7.6 编程/改变状态 (16)1.7.7 打印功能 (16)第二章控制器操作 (17)2.1 简介 (17)2.1.1 系统正常 (17)2.1.2 确认事件 (18)2.2 火灾报警事件 (18)2.2.1 控制器的火警指示 (18)2.2.2 软件类型 (19)2.3 系统或点故障事件 (19)2.3.1 故障类型 (21)2.3.2 类型说明 (24)2.3.3 类型说明 (25)第三章读状态信息 (28)3.1 点选择屏幕 (28)3.2 感烟探测器 (29)3.3 感温探测器 (30)3.4 监视模块 (30)3.5 控制模块 (31)3.6 普通区 (32)3.7 释放区 (33)3.8 逻辑区 (33)3.9 故障区 (34)3.10 面板输入点 (34)3.11 多线制输出点 (35)第四章查看和打印历史信息 (36)4.1 事件历史记录 (36)4.2 根据时间和日期范围选择事件 (37)4.3 根据点范围选择事件 (38)第五章打印报告 (39)5.1 打印功能屏幕 (39)5.2 打印编程菜单屏幕 (40)5.3 打印编程菜单屏幕（2） (41)5.4 启动点记录屏幕 (42)5.5 安装点记录屏幕 (42)附录A软件类型 (46)附录B释放区 (49)B.1 说明 (49)B.2 操作释放区 (49)1第一章概要1.1关于手册手册里下边的图片是表示小心、警告或注解。

诺蒂菲尔NFS-3030火灾报警控制器概述火灾报警控制器诺蒂菲尔NFS-3030是一个大容量联动型智能火灾报警控制器，为NOTIFIER公司ONYXTM 系列产品的一部分。

它采用多CPU架构，极大地保证了系统的可靠性。

NFS-3030采用模块化设计，可按每一个项目的需求进行配置，是火灾报警系统的理想选择。

NFS-3030可带1到10个信号回路（SLC），最大3180个智能可编址器件。

火灾信息对人员疏散是非常重要的，NFS-3030提供了640字符LCD大屏幕中文显示，可操作人员提供火警位置、火灾进展和疏散等重要信息。

诺蒂菲尔火灾报警控制器NFS-3030系统容量智能信号回路：1 ～10个。

智能探测器：每回路159个。

智能模块：每回路159个。

LCD-160中文复示显示器：32个。

楼层显示器或总线手动控制盘：32个（每个64点或96点）..中文微型打印机：1台。

火警继电器：1个。

故障继电器：1个。

诺蒂菲尔火灾报警控制器NFS-3030电源参数交流供电：220/240VAC，50/60HZ，1.5A。

充电范围：25AH ～200AH（超过25AH安装在单独的机箱内）。

充电电流：2.0A或5.0A。

直流输出：一路5V/1A输出；一路24V/1A输出；一路CPU供电输出。

输出总电流：4.5A（报警时）。

诺蒂菲尔火灾报警控制器NFS-3030特性1至10路隔离的智能信号回路（SLC），支持环形、非环形和T形布线。

每个回路最多可接159个探测器和159个模块，总共3180个可编址器件。

每个控制器最大容量达3180个编址点。

640字符大屏幕中文液晶显示器。

网络选件支持接入NFN网络。

内置火警、故障、安全和监控继电器。

多CPU架构，在一个CPU出现故障时，系统仍能以降级模式进行火警报警和联动控制。

系统程序和应用程序存于闪存中，系统升级简单、方便。

根据工作日和周末的时间安排，灵敏度可以自动调整。

EIA-485接口（ACS模式），可接多达32个液晶、矩阵式或模拟地图盘式楼层显示器。

实用文档之"火灾报警控制器"NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。

然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。

制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。

该指南对所有安装经销商免费提供。

据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。

当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。

由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。

在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。

燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。

●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。

●烟粒子被空气出口吹离探测器。

●烟雾在到达探测器前被拉回到空气中。

“烟”的数量不足以使感烟探测器报警。

感烟探测器被设计为依据烟的浓度不同等级报警。

如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。

感烟探测器，即使工作正常，也有探测限制。

具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。

具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。

火灾报警控制器NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。

然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。

制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。

该指南对所有安装经销商免费提供。

据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。

当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。

由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。

在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。

燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。

●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。

●烟粒子被空气出口吹离探测器。

●烟雾在到达探测器前被拉回到空气中。

“烟”的数量不足以使感烟探测器报警。

感烟探测器被设计为依据烟的浓度不同等级报警。

如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。

感烟探测器，即使工作正常，也有探测限制。

具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。

具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。

由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。

灾报警控制器FS-3030/E作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。

然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。

制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。

该指南对所有安装经销商免费提供。

据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。

当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。

由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。

在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。

燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。

烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。

烟粒子被空气出口吹离探测器。

烟雾在到达探测器前被拉回到空气中。

“烟”的数量不足以使感烟探测器报警。

感烟探测器被设计为依据烟的浓度不同等级报警。

如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。

感烟探测器，即使工作正常，也有探测限制。

具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。

具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。

由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。

诺蒂菲尔NFS3030中文操作手册火灾报警控制器NFS-3030/E操作手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。

然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。

制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。

该指南对所有安装经销商免费提供。

据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。

当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。

由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。

在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。

燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。

●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。

●烟粒子被空气出口吹离探测器。

●烟雾在到达探测器前被拉回到空气中。

“烟”的数量不足以使感烟探测器报警。

感烟探测器被设计为依据烟的浓度不同等级报警。

如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。

感烟探测器，即使工作正常，也有探测限制。

具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。

具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。

由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。

火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备，它能提供早期的火灾报警。

一个系统不能确保火灾发生时的生命及财产安全。

尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。

由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。

感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。

感烟探测器不能探测到建筑物另一楼层的火灾。

火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：●探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。

●烟微粒变“冷”凝结，不能扩散到安装了探测器的天花板或墙上。

●风将烟微粒吹得远离探测器。

●在扩散到探测器之前，烟微粒融合在空气中。

●出现的“烟”量不能使感烟探测器报警。

感烟探测器被设计为有多种级别的感烟灵敏度。

如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。

感烟探测器即使工作正常，其灵敏度也受到限制。

光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。

离子感烟探测器探测明火火灾的能力优于阴燃火灾。

因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。

感烟探测器不能及时报警的火灾原因有：纵火、小孩玩火（尤其是在卧室内）、躺在床上抽烟及爆炸（如煤气、存贮的易燃原料等）引起的火灾等。

感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。

升温速率型感温探测器在使用时间很长后可能灵敏度会降低。

基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。

感温探测器设计用于保护财产而不是生命。

安装火灾报警控制器的房间也必须装有感烟探测器，否则火灾报警控制器在自身发生火灾时不会得到告警，并且可能会导致整个系统被破坏。
