火灾报警控制器NFS-3030/E操作手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。
由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。
感烟探测器，即使工作正常，也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。
火灾报警控制器NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。
由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。
感烟探测器，即使工作正常，也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。
消防报警故障整改维护关于诺帝菲尔火灾报警系统现场的若干问题，我现场维保人员有部分故障已经处理，但有一部分故障需要诺帝菲尔厂家提供技术支持。
电站开关站2号主机，有2个回路故障，通讯故障无法与中控室联动，中控楼CRT无法正常运行。
多次联系厂家，对方无应答，因此我消防维保单位（深圳市威警安全技术有限公司）以维保事项向诺帝菲尔厂家联系，因此产生的费用向安徽响水涧抽水蓄能有限公司申请报价。
现有消防系统存在的问题
1、响水涧抽水蓄能电站2号主机开关站（回路1-2通讯失败）
2、响水涧抽水蓄能电站2号主机开关站（网络端口B故障）
3、响水涧抽水蓄能电站2号主机开关站（NCM 通讯失败）
4、响水涧抽水蓄能电站2号主机开关站（电池故障）
5、响水涧抽水蓄能电站2号主机开关站（非环形回路8，B端短路）
6、响水涧抽水蓄能电站2号主机开关站（电缆道烟感故障）
7、响水涧抽水蓄能电站2号主机开关站（模块故障）
8、中控楼CRT运行
9、中控楼、副厂房广播系统
次上为诺帝菲尔现有的主要待解决问题。
消防维保单位提出以下维保方案；
1、中控楼、开关站主机回路故障、网络端口故障、NCM通讯故障、电
池故障、非环形回路故障、模块故障、中控楼CRT运行，消防维保单位请诺帝菲尔厂家处理。
2、中控楼、副厂房广播系统消防维保单位协同诺帝菲尔厂家处理
3、烟感故障，消防通讯线路短路消防维保单位处理
设备报价清单
因在大检修的工作中和相关的项目负责人沟通，提出中控楼，继保楼，开关站500KV 线缆道的消防处于瘫痪状态，项目负责人让根据现场情况恢复到工作状态，给予计划安排和费用预算。
深圳市威警安全技术有限公司。

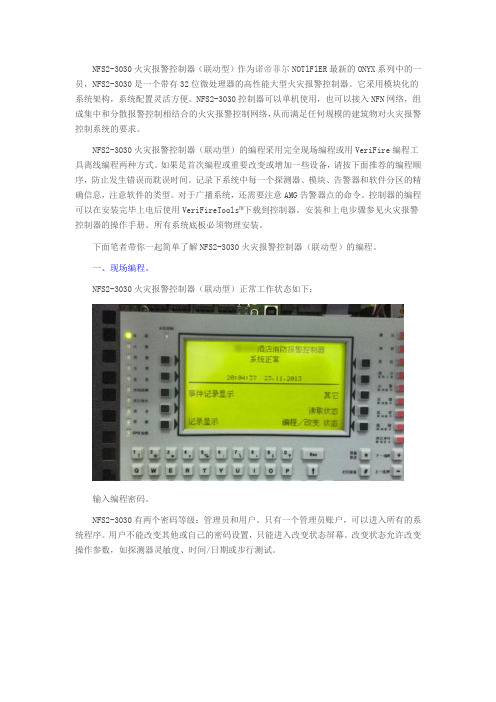

NFS2-3030火灾报警控制器（联动型）作为诺帝菲尔NOTlFlER最新的ONYX系列中的一员，NFS2-3030是一个带有32位微处理器的高性能大型火灾报警控制器。
它采用模块化的系统架构，系统配置灵活方便。
NFS2-3030控制器可以单机使用，也可以接入NFN网络，组成集中和分散报警控制相结合的火灾报警控制网络，从而满足任何规模的建筑物对火灾报警控制系统的要求。
NFS2-3030火灾报警控制器（联动型）的编程采用完全现场编程或用VeriFire编程工具离线编程两种方式。
如果是首次编程或重要改变或增加一些设备，请按下面推荐的编程顺序，防止发生错误而耽误时间。
记录下系统中每一个探测器、模块、告警器和软件分区的精确信息，注意软件的类型。
对于广播系统，还需要注意AMG告警器点的命令。
控制器的编程可以在安装完毕上电后使用VeriFireTools™下载到控制器。
安装和上电步骤参见火灾报警控制器的操作手册。
所有系统底板必须物理安装。
下面笔者带你一起简单了解NFS2-3030火灾报警控制器（联动型）的编程。
一、现场编程。
NFS2-3030火灾报警控制器（联动型）正常工作状态如下：输入编程密码。
NFS2-3030有两个密码等级：管理员和用户。
只有一个管理员账户，可以进入所有的系统程序。
用户不能改变其他或自己的密码设置，只能进入改变状态屏幕。
改变状态允许改变操作参数，如探测器灵敏度、时间/日期或步行测试。
注意：除故障外所有的事件都会在编程期间告警。
当告警事件发生时，控制器将自动退出编程菜单，事件记录菜单自动弹出。
输入密码后进入编程主菜单。
1、主机编程菜单进入主机编程菜单键后。
可以设置控制器的网络参数。
控制器设置键（PanelSetting）进行控制器设置。
控制器的时间。
LCD显示设置，允许用户改变其对比度并选择是否打开背光。
ACS编程。
用于定义远程器件和点的功能。
ACS设备包括火灾显示盘和总线操作盘。
EIA-485ACS回路最多可允许32个告警设备。
一、诺帝菲尔NFS2-3030线路故障1、当回路设备安装正常后测定回路阻止，用表针的正极对回路的正极，表针负极对回路负极，正常阻止是无穷大（即为“1”），反之则为350-560阻止之间，都为正常状态（如有复杂环境阻止会相应减小，也为正常状态）2、如果当测出某个回路正反阻止相同时，则代表这个回路中有探测器或模块的正负极性有接错的。
（排除法：断开某个支线的接线盒，查找故障区域，逐步缩小范围至到有接错的设备。
）3、回路接地（排除法：用万用表（20M）测回路为无穷大（或有轻微浮动时）为正常状态，有时候回路不接地但外控设备会有接地（如风系统阀门反馈端，等）。
警告：设备安装后禁止用兆欧表测回路线路。
二、NFS2-3030设备故障1、无效应答（无效响应）。
此故障是指当设备安装后CPU控制器没有检测到此设备（或现场没有安装该设备）。
（排除法：检测此设备是否安装，或安装后是否有电压）。
2、地址码重复。
此故障是指在同一个回路中相同设备的地址相同，也就是相同类型的设备不能出现重号。
（如：探测器在这个回路里安装了两个或多个“5”号地址码）注:：探测器与模块可以重号（每个回路可以安装159个探测器（感烟，感温，红外，等）还可以安装159个模块（FCM-1,FMM-1,FZM-1,500K,500H等）排除法：找到故障点换一个地址码即可。
3、维护警告及紧急维护，此故障是指探测器（排除法：找到相应设备后清洗即可。
主意禁止用腐蚀性液体清洗，不得用清水清洗设备内部。
一般用毛刷清理一下烟室即可）4、低閥值，由于环境及外界因素，探测器腔室内读数太低，探测器不能正常工作。
（排除法：更换新的探测器）5、外部电源掉电此故障是指控制模块（FCM-1）外部电源掉电，就是无外控电源。
排除法：检测此模块是否有正常电压（24DC）6、开路或短路，是指控制模块或监视模块（排除法：检查二次接线端的电阻或二极管是否正确，检查电阻或二极管是否损坏）。
7、硬件不匹配。
2021 年中国电机工程学会年会论文集曾胡于重庆大唐国际石柱发电有限责任公司重庆市石柱县409106Typical failure and treatment of special fire fighting system in fossil-fuel power stationZENG HUYUDatang,Chongqing .摘要：重庆大唐国际石柱发电有限责任公司（以下简称石柱电厂）特殊消防系统故障较多，主要有以下几方面原因：一是基建时期设备安装不规范造成；二是设备自身故障；三是系统及设备老化。
本文就石柱火电厂特殊消防系统在运行过程中的发生的典型故障进行举例分析。
关键词：特殊消防火灾报警系统故障诺蒂菲尔NFS2-3030ABSTRACT: There are many faults in the special fire control system of Chongqing Datang International Shizhu Power Generation Co. , Ltd. (Shizhu Power Plant) . The main reasons are as follows: first, the equipment installation is not standard during the capital construction; Third, the aging of the system and equipment. In this paper, thetypical faults of the special fire control system in Shizhu thermal power plant are analyzed with examples.KEY WORD: Special fire, fire alarm system failure, Nottifer NFS2-3030石柱电厂总装机容量为2×350MW。
如下信息针对诺帝菲尔NFS2-3030系统，在实际施工调试中的经验，仅供参考！
概述：在诺帝菲尔火灾自动报警系统中，回路接地原因多样性，严重影响系统正常运行，是会造成系统瘫痪的最大隐患，任何时候都需要保证系统无接地现象，如果出现接地都需要及时排除。
1、信号线本身接地为主要原因，此时可能是信号线对地绝缘或者线路搭接接地体引起，个别原因是设备紧固螺丝会搭接信号线，或者是穿线时未采用管道护口引起线路绝缘层破损等。
2、设备联动DC24V电源线接地也会引起
3、外控线路接地
4、外控设备本身接地，或者外控设备提供的接点源本体端子有轻微电压（或静电）
5、发现有部分情况是外控电源线正负极性接反也会出现接地现象
6、消防设备本体损坏也会引起接地故障（几率极小）
7、主机机柜柜体接地没有做好或者无接地，会造成系统各回路接地故障乱报
8、信号线与其他线路（电源、电话、广播等）串接，引起接地，广播线路引起的原因比较危险，一旦广播开启实验，可能会串入100V交流电压，所以消防广播系统在调试过程中建议迟后，如果需要提前开启广播，尽量采用低音量实验。
接地故障可能引起的后果
1、最严重的情况是系统回路卡烧毁
2、严重接地回路会报出非常奇怪的故障（OEM品牌错误、硬件类型错误、设备重码故障等），报故障的频率很高，频繁跳动
3、会造成系统中的某个控制设备莫名其妙的启动（很少见，不确定此原因属实）。
诺蒂菲尔NFS-3030火灾报警控制器概述火灾报警控制器诺蒂菲尔NFS-3030是一个大容量联动型智能火灾报警控制器，为NOTIFIER公司ONYXTM 系列产品的一部分。
它采用多CPU架构，极大地保证了系统的可靠性。
NFS-3030采用模块化设计，可按每一个项目的需求进行配置，是火灾报警系统的理想选择。
NFS-3030可带1到10个信号回路（SLC），最大3180个智能可编址器件。
火灾信息对人员疏散是非常重要的，NFS-3030提供了640字符LCD大屏幕中文显示，可操作人员提供火警位置、火灾进展和疏散等重要信息。
诺蒂菲尔火灾报警控制器NFS-3030系统容量智能信号回路：1 ～10个。
智能探测器：每回路159个。
智能模块：每回路159个。
LCD-160中文复示显示器：32个。
楼层显示器或总线手动控制盘：32个（每个64点或96点）..中文微型打印机：1台。
火警继电器：1个。
故障继电器：1个。
诺蒂菲尔火灾报警控制器NFS-3030电源参数交流供电：220/240VAC，50/60HZ，1.5A。
充电范围：25AH ～200AH（超过25AH安装在单独的机箱内）。
充电电流：2.0A或5.0A。
直流输出：一路5V/1A输出；一路24V/1A输出；一路CPU供电输出。
输出总电流：4.5A（报警时）。
诺蒂菲尔火灾报警控制器NFS-3030特性1至10路隔离的智能信号回路（SLC），支持环形、非环形和T形布线。
每个回路最多可接159个探测器和159个模块，总共3180个可编址器件。
每个控制器最大容量达3180个编址点。
640字符大屏幕中文液晶显示器。
网络选件支持接入NFN网络。
内置火警、故障、安全和监控继电器。
多CPU架构，在一个CPU出现故障时，系统仍能以降级模式进行火警报警和联动控制。
系统程序和应用程序存于闪存中，系统升级简单、方便。
根据工作日和周末的时间安排，灵敏度可以自动调整。
EIA-485接口（ACS模式），可接多达32个液晶、矩阵式或模拟地图盘式楼层显示器。
火灾报警控制器NFS2-3030用户手册火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备，它能提供早期的火灾报警。
一个系统不能确保火灾发生时的生命及财产安全。
尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。
由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。
感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。
感烟探测器不能探测到建筑物另一楼层的火灾。
火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：z探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。
z烟微粒变“冷”凝结，不能扩散到安装了探测器的天花板或墙上。
z风将烟微粒吹得远离探测器。
z在扩散到探测器之前，烟微粒融合在空气中。
z出现的“烟”量不能使感烟探测器报警。
感烟探测器被设计为有多种级别的感烟灵敏度。
如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。
感烟探测器即使工作正常，其灵敏度也受到限制。
光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。
离子感烟探测器探测明火火灾的能力优于阴燃火灾。
因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。
感烟探测器不能及时报警的火灾原因有：纵火、小孩玩火（尤其是在卧室内）、躺在床上抽烟及爆炸（如煤气、存贮的易燃原料等）引起的火灾等。
感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。
升温速率型感温探测器在使用时间很长后可能灵敏度会降低。
基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。
感温探测器设计用于保护财产而不是生命。
第一章主机操作1.1简介NFS2-3030是一个具有多种功能的智能火灾报警控制系统（控制器）。
CPU2-3030还可以配带一个显示/键盘选件，在控制器上，通过它可以编程和浏览。
NFS2-3030有两个基本配置选项。
它的配置如下：▪配带一个显示/键盘单元，通过它可以编程和浏览。
▪没有显示/键盘。
本手册讲述显示/键盘的使用方法。
无显示模式在NFS2-3030系统上没有安装键盘/显示单元时，这个控制器通过远程告警器控制，需要VeriFire TM编程软件。
这个无显示控制器在电路板上有四个按钮，主要用于本地操作。
▪ACK：确认按钮▪SIGSIL：消音按钮▪SYSRST：系统复位按钮▪LAMP TEST：灯检按钮这些按钮主要是安装者使用，如果可能，操作员将利用一个远程告警器来实现这些功能。
电路板上的LED状态指示灯和显示/键盘单元上的一样（参见手册的“显示/键盘”）。
1.2显示/键盘显示/键盘单元提供了一个易于使用的键盘和大屏幕LCD（液晶显示屏），使编程过程简单方便。
图 3-1 显示/键盘液晶显示屏这个液晶显示屏每行有20个中文字符，共8行，可以显示所有的编程、事件、历史记录、器件等信息。
用键盘可以输入或者改变信息，还可以执行命令。
键盘键盘由几种类型的键组成：数字字符键、特殊功能键、软键、固定功能键。
注：按键功能描述写在键的下边。
本地控制选项被关闭时，控制器上的信号消音、系统复位和演习等固定功能键或者信号消音、系统复位和确认软键都不能本地操作。
如果需要实现这些功能，必须通过一个远程编程设备来完成。
按键键盘的数字字符键部分是标准QWERTY格式，当系统需要输入时，这些键起作用，其它情况下，按这些鍵不产生任何输入。
软键在显示屏的左右两边共有10个软按键，这些按键可以执行显示在屏幕上的命令。
每一屏幕有不同的信息，这些键的功能与屏幕上的显示内容对应。
在本手册中，每一显示屏幕下面，有各软键的功能描述。
固定功能键在键盘/显示屏右边的9个红色按键是固定功能键。
火灾报警控制器NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。
由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。
感烟探测器，即使工作正常，也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。

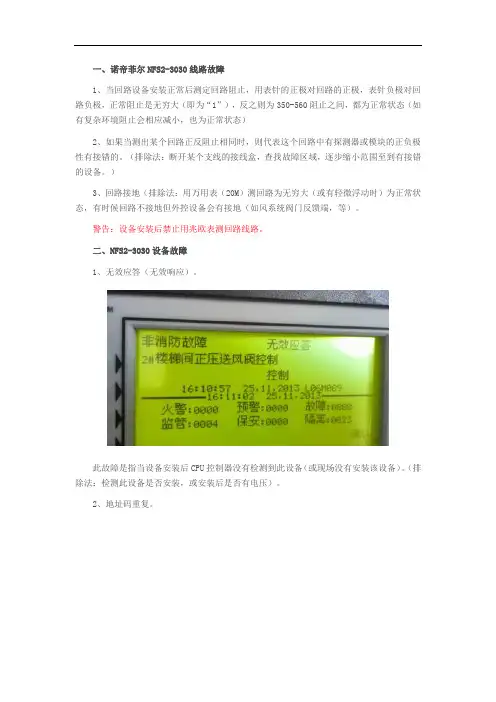

一、诺帝菲尔NFS2-3030线路故障
1、当回路设备安装正常后测定回路阻止，用表针的正极对回路的正极，表针负极对回路负极，正常阻止是无穷大（即为“1”），反之则为350-560阻止之间，都为正常状态（如有复杂环境阻止会相应减小，也为正常状态）
2、如果当测出某个回路正反阻止相同时，则代表这个回路中有探测器或模块的正负极性有接错的。
（排除法：断开某个支线的接线盒，查找故障区域，逐步缩小范围至到有接错的设备。
）
3、回路接地（排除法：用万用表（20M）测回路为无穷大（或有轻微浮动时）为正常状态，有时候回路不接地但外控设备会有接地（如风系统阀门反馈端，等）。
警告：设备安装后禁止用兆欧表测回路线路。
二、NFS2-3030设备故障
1、无效应答（无效响应）。
此故障是指当设备安装后CPU控制器没有检测到此设备（或现场没有安装该设备）。
（排除法：检测此设备是否安装，或安装后是否有电压）。
2、地址码重复。
此故障是指在同一个回路中相同设备的地址相同，也就是相同类型的设备不能出现重号。
（如：探测器在这个回路里安装了两个或多个“5”号地址码）注:：探测器与模块可以重号（每个回路可以安装159个探测器（感烟，感温，红外，等）还可以安装159个模块（FCM-1,FMM-1,FZM-1,500K,500H等）排除法：找到故障点换一个地址码即可。
3、维护警告及紧急维护，此故障是指探测器（排除法：找到相应设备后清洗即可。
主意禁止用腐蚀性液体清洗，不得用清水清洗设备内部。
一般用毛刷清理一下烟室即可）
4、低閥值，由于环境及外界因素，探测器腔室内读数太低，探测器不能正常工作。
（排除法：更换新的探测器）
5、外部电源掉电
此故障是指控制模块（FCM-1）外部电源掉电，就是无外控电源。
排除法：检测此模块是否有正常电压（24DC）
6、开路或短路，是指控制模块或监视模块（排除法：检查二次接线端的电阻或二极管是否正确，检查电阻或二极管是否损坏）。
7、硬件不匹配。
此故障一般是设备定义的类型与现场安装的设备类型不一致所导致，需到现场确认现场安装设备的类型，然后在程序里面修改定义类型即可。
