2012F160-11快速安装指南00825-0106-5007, Rev DC2023 年 6 月Rosemount™ 3051 压力变送器快速安装指南2023 年 6 月内容关于本指南 (3)系统准备 (5)变送器安装 (7)安全仪表系统的安装 (21)产品认证 (22)/Rosemount2023 年 6 月快速安装指南1 关于本指南本指南提供了 Rosemount 3051 压力变送器的基本安装指导。
本指南不提供组态、诊断、维护、检修、故障诊断、防爆、隔爆或本质安全 (I.S.) 安装的说明。
更多说明，请参阅 Rosemount 3051 参考手册。
本指南的电子版本也可从/Rosemount上获得。
1.1 安全信息警告爆炸爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请参阅《Rosemount 3051 参考手册》的认证部分，以了解与安全安装相关的任何限制。
在防爆/隔爆安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏过程泄漏可能导致伤亡。
为了避免过程泄漏，请务必仅使用与相应的法兰接头配合实现密封的 O 形圈。
触电触电可能会导致死亡或严重伤害。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
导线管/电缆入口除非另有标明，否则外壳外罩中的导线管/缆线入口将采用 ½-14NPT 型式。
在封闭这些入口时，只能使用有相容螺纹牙形的堵头、接头、密封接头或导线管。
标有 M20 的入口为 M20 x 1.5 螺纹样式。
在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。
在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或转接器。
快速安装指南3快速安装指南2023 年 6 月 警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。
这可能是有意或无意的，需要采取相应的防护措施。
变送器安装作业指导书
目录
一、适用范围
二、编制依据
三、设备及材料要求
四、主要施工机具
五、作业条件
六、安装施工工艺
七、合格标准
八、安全生产、环境保护要点
九、重大危险源、重要环境因素
一、适用范围
本作业指导书主要适用于压力变送器，差压变送器，涡街流量计，及压力的就地指示仪表的安装。
由于差压变送器亦可用作测量流量或液位，在编制本作业指导书始把差压变送器测量流量，液位这一用途单独列出，名为“差压仪表安装”。
二、编制依据
2.1 设计院提供的热工图纸
2.2 各类压力变压器，差压变送器的使用说明书，涡街流量计使用说明书。
2.3 《电力建设施工及验收技术规范》（热工仪表及控制装置篇）SDJ279-90。
2.4 电力建设施工、验收及质量验评标准汇编。
2.5 国家颁布的相关的规范和标准。
三、设备材料要求
依据设备清册清点所到设备的规格、型号是否符合设计要求，对设备的保管应依据说明书要求进行保管。
四、重要施工机具
4.1 主要附材
电焊条、氧气、乙炔、膨胀螺丝、气焊焊丝、开孔钻头、电源。
五、施工作业必须具备的条件
5.1 必须通电，且现场应平整。
5.2 参与施工的人员须熟悉图纸。
5.3 安装的变压器传感器及现场批示压力表现场位置已基本确定，且现场指示压力。

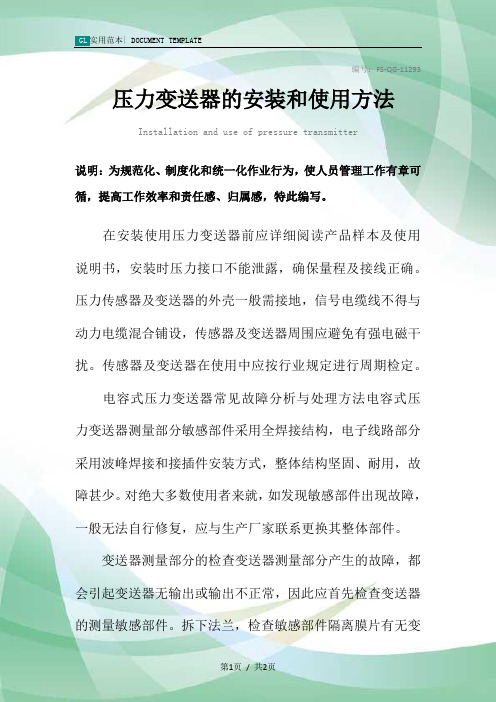

编号：FS-QG-11293压力变送器的安装和使用方法
Installation and use of pressure transmitter
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
在安装使用压力变送器前应详细阅读产品样本及使用说明书，安装时压力接口不能泄露，确保量程及接线正确。
压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及变送器周围应避免有强电磁干扰。
传感器及变送器在使用中应按行业规定进行周期检定。
电容式压力变送器常见故障分析与处理方法电容式压力变送器测量部分敏感部件采用全焊接结构，电子线路部分采用波峰焊接和接插件安装方式，整体结构坚固、耐用，故障甚少。
对绝大多数使用者来就，如发现敏感部件出现故障，一般无法自行修复，应与生产厂家联系更换其整体部件。
变送器测量部分的检查变送器测量部分产生的故障，都会引起变送器无输出或输出不正常，因此应首先检查变送器的测量敏感部件。
拆下法兰，检查敏感部件隔离膜片有无变
形，破损和漏油现象发生。
拆下补偿板，不取出敏感部件，检查插针对壳体的绝缘电阻，在电压不超过100V的情况下，绝缘电阻不应小于100MΩ。
接通电路和气路，当压力信号为量程上限值时，关闭气源，输出电压和读数值应稳定不动。
如果输出电压下降，则说明变送器有泄漏，可用肥皂水检查出泄漏部位。
请输入您公司的名字
Foonshion Design Co., Ltd。
1. 变送器安装指导书1、危险辩识1.1弯制引压管时，防止引压管反弹伤人。
1.2焊接根部阀前，要确认工艺管道内没有介质余压；若介质易燃易爆、有毒、强腐蚀时，对管线进行清洗置换合格后方能动火。
1.3需登高作业时，要办好有关票证、落实防护措施。
1.4焊接时，需将灭火器搬至现场。
2、物资准备2.1确认需安装变送器规格型号。
2.2选用变送器配套的附件：压力差压变送器需准备直通终端接头、截止阀、引压管（不锈钢管）、冷凝罐、三通、垫片、生料带、焊条及保护箱（或立柱）。
法兰变送器需备固定螺栓(要求不锈钢)、垫片及保护箱（或立柱）。
以及安装所需工具。
2.3选用附件需注意：接头、截止阀、引压管、冷凝罐、三通及垫片的材质和压力等级要满足介质特性及工艺要求。
3、压力、差压变送器安装要求：3.1取样点位置确定：3.1.1满足工艺要求（根据工艺流程图及工艺负责人现场确定）；3.1.2取样点应设在介质流速稳定的直管段上，不要设在管道弯曲或流速呈漩涡状处，不要设在水平或倾斜管道底部；3.1.3取样点位置应便于截止阀安装和检修。
3.2变送器安装固定：3.2.1根据取样点位置就近安装，保护箱（或立柱）安装固定位置不能影响工艺操作；3.2.2变送器安装高度以表头离地面1．2米为宜；3.2.3安装在保护箱内的变送器应居中，表头面向箱门。
3.3引压管安装：3.3.1每根引压管配三个仪表截止阀（根部阀、接变送器阀、排污阀各一个）。
3.3.2引压管配置前检查确认无裂纹及管道通畅无堵塞物；3.3.3根部阀取样阀要求焊接100～150mm短管；3.3.4引压管只许冷弯，禁止用氧割加热煨弯；3.3.5引压管切割要求用锯弓或管割刀；3.3.6高压管焊接前必须打坡口；3.3.7根部阀若开关不便可在进变送器和排污的三通处加配截止阀；3.3.8配管要求做到横平竖直，引压管较长必须用管卡固定。
3.4配管完成后要检查截止阀的流向是否满足要求，垫片是否全部安装到位。
压力变送器安装一、概述本文档旨在指导用户正确安装压力变送器。
压力变送器是一种用于测量和转换压力信号的设备，广泛应用于工业自动化领域。
正确安装压力变送器能够确保其正常工作，并提供可靠的压力测量。
二、安装步骤1. 确定安装位置在安装压力变送器之前，首先需要选择合适的安装位置。
安装位置的选择应满足以下要求：•能够保证压力变送器与测量介质充分接触，确保准确的压力测量。
•远离振动和冲击，以免对压力变送器造成损坏。
•离开高温或腐蚀性介质的影响，以延长压力变送器的使用寿命。
•方便日常维护和检修。
2. 安装支撑装置在安装位置确定好后，需要安装支撑装置来固定压力变送器。
支撑装置的选择应根据安装位置和环境条件进行。
3. 连接压力管道将压力变送器与压力管道进行连接。
在连接之前，应注意以下事项：•确保连接口清洁，无杂质和油污。
•使用适当的密封垫圈，以确保连接口密封良好。
•使用正确的扭矩工具来紧固连接口，以防止漏气或漏液。
4. 连接电源和信号线将压力变送器的电源线和信号线连接到控制系统。
在连接过程中，需要注意以下事项：•确保电源线和信号线与控制系统匹配。
•严格按照电气接线图进行连接，以确保正确的信号传输。
•防止电源线和信号线与其他电器设备产生干扰。
5. 调试和测试安装完成后，需要对压力变送器进行调试和测试，以确保其正常工作。
具体步骤如下：•打开控制系统，检查压力变送器的电源和信号线是否连接正确。
•检查压力变送器的显示屏和报警装置是否正常工作。
•使用标准压力源进行压力校准，确保压力变送器的测量精度符合要求。
三、注意事项•在安装过程中，应遵循相关的安全规范和操作规程。
•在处理压力变送器时，应注意避免碰撞和振动，以免对其造成损坏。
•定期检查和维护压力变送器，以确保其长期稳定的工作性能。
结论本文档介绍了压力变送器的安装步骤和注意事项。
正确安装压力变送器能够保证其正常工作，并提供可靠的压力测量。
希望本文档能够对用户在实际安装中有所帮助。
京制00000262号罗斯蒙特 1151模拟型© 2009 Rosemount Inc.（罗斯蒙特公司）版权所有。
所有标识的所有权归Rosemount 所有。
Rosemount 和Rosemount 的标识均为Rosemount Inc.的注册商标。
开始结束压力变送器Emerson Process Management Rosemount Division8200 Market Boulevard Chanhassen, MN USA 55317T (US) (800) 999-9307T (Intnl) (952) 906-8888F (952) 949-7001Emerson Process Management GmbH & Co. OHGArgelsrieder Feld 382234 WesslingGermanyT 49 (8153) 9390F49 (8153) 939172Emerson Process Management Asia Pacific Private Limited1 Pandan CrescentSingapore 128461T (65) 6777 8211F (65) 6777 0947/65 6777 0743北京远东罗斯蒙特仪表有限公司中华人民共和国北京市东城区和平里北街6号100013电话 (86) (10) 5865 2666传真 (86) (10) 6428 7640本安装手册提供了Rosemount®公司1151系列变送器安装的基本指导方针。
不提供组态、诊断、维护、检修、排除故障、防爆防燃以及本质安全(I.S.)等的安装指导。
更多的操作指导请查阅1151产品参考手册(文件编号00809-0100-4360)，也可访问网站查阅手册的电子版本。
爆炸可能会导致死亡或重伤:•变送器在爆炸性环境下的安装必须符合地方、国家和国际的相关标准、规范以及准则。

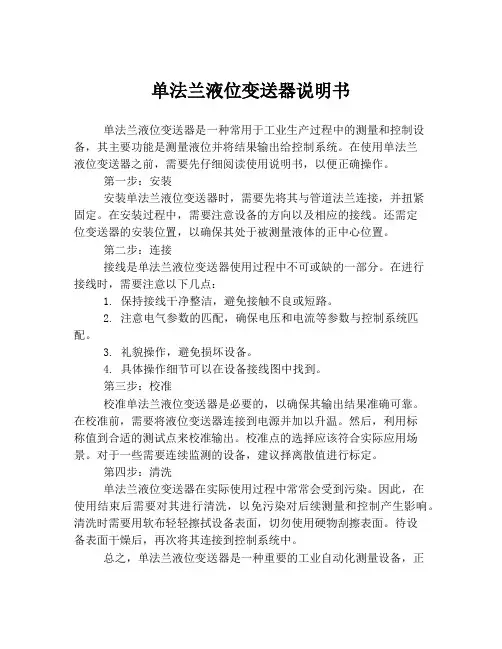

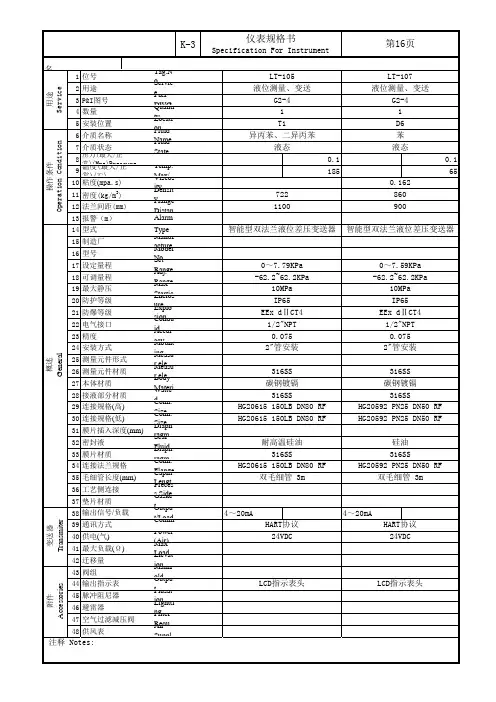

单法兰液位变送器说明书单法兰液位变送器是一种常用于工业生产过程中的测量和控制设备，其主要功能是测量液位并将结果输出给控制系统。
在使用单法兰液位变送器之前，需要先仔细阅读使用说明书，以便正确操作。
第一步：安装安装单法兰液位变送器时，需要先将其与管道法兰连接，并扭紧固定。
在安装过程中，需要注意设备的方向以及相应的接线。
还需定位变送器的安装位置，以确保其处于被测量液体的正中心位置。
第二步：连接接线是单法兰液位变送器使用过程中不可或缺的一部分。
在进行接线时，需要注意以下几点：1. 保持接线干净整洁，避免接触不良或短路。
2. 注意电气参数的匹配，确保电压和电流等参数与控制系统匹配。
3. 礼貌操作，避免损坏设备。
4. 具体操作细节可以在设备接线图中找到。
第三步：校准校准单法兰液位变送器是必要的，以确保其输出结果准确可靠。
在校准前，需要将液位变送器连接到电源并加以升温。
然后，利用标称值到合适的测试点来校准输出。
校准点的选择应该符合实际应用场景。
对于一些需要连续监测的设备，建议择离散值进行标定。
第四步：清洗单法兰液位变送器在实际使用过程中常常会受到污染。
因此，在使用结束后需要对其进行清洗，以免污染对后续测量和控制产生影响。
清洗时需要用软布轻轻擦拭设备表面，切勿使用硬物刮擦表面。
待设备表面干燥后，再次将其连接到控制系统中。
总之，单法兰液位变送器是一种重要的工业自动化测量设备，正确使用和维护可大大提高生产效率和安全性。
在购买变送器时应注重设备的质量和参数相匹配，从而充分发挥其优势。

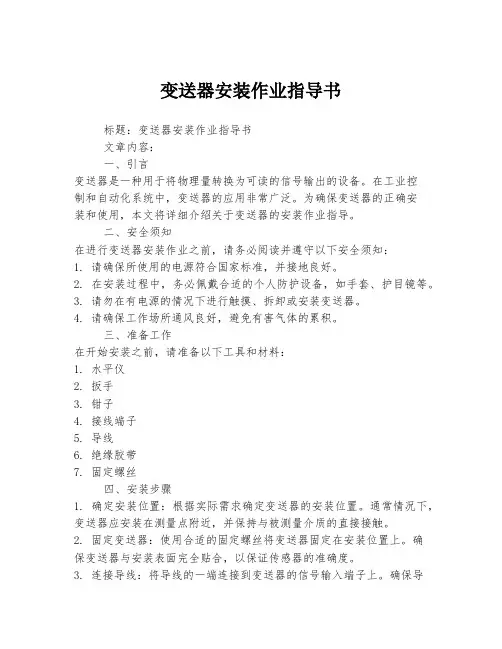

变送器安装作业指导书标题：变送器安装作业指导书文章内容：一、引言变送器是一种用于将物理量转换为可读的信号输出的设备。
在工业控制和自动化系统中，变送器的应用非常广泛。
为确保变送器的正确安装和使用，本文将详细介绍关于变送器的安装作业指导。
二、安全须知在进行变送器安装作业之前，请务必阅读并遵守以下安全须知：1. 请确保所使用的电源符合国家标准，并接地良好。
2. 在安装过程中，务必佩戴合适的个人防护设备，如手套、护目镜等。
3. 请勿在有电源的情况下进行触摸、拆卸或安装变送器。
4. 请确保工作场所通风良好，避免有害气体的累积。
三、准备工作在开始安装之前，请准备以下工具和材料：1. 水平仪2. 扳手3. 钳子4. 接线端子5. 导线6. 绝缘胶带7. 固定螺丝四、安装步骤1. 确定安装位置：根据实际需求确定变送器的安装位置。
通常情况下，变送器应安装在测量点附近，并保持与被测量介质的直接接触。
2. 固定变送器：使用合适的固定螺丝将变送器固定在安装位置上。
确保变送器与安装表面完全贴合，以保证传感器的准确度。
3. 连接导线：将导线的一端连接到变送器的信号输入端子上。
确保导线牢固连接，避免松动或接触不良。
4. 接地处理：将导线的另一端连接到接地端子上，确保变送器接地良好。
这有助于防止电磁干扰对变送器的影响。
5. 绝缘处理：对导线进行适当的绝缘处理，确保导线之间不会接触或短路。
6. 检查水平：使用水平仪检查变送器是否安装水平。
如果不水平，可使用扳手调整固定螺丝，使其水平。
五、调试和测试1. 供电测试：在接线完成后，供给变送器电源，并观察变送器的指示灯是否正常工作。
2. 数据测试：根据实际需求，使用测试仪器对变送器的输出信号进行测试，验证变送器的测量准确性和稳定性。
3. 故障排除：如果在测试过程中发现问题，可检查导线连接是否牢固，电源是否正常，以及是否有其他可能导致故障的因素。
六、维护保养1. 定期检查：定期检查变送器的外部情况，确保变送器没有受到损坏或污染。
