如何正确的选购单法兰压力变送器选购单法兰压力变送器需要考虑以下几个方面：压力范围、精度要求、环境适应性、输出信号类型、安装方式、可靠性及品牌选择等。
首先，压力范围是选购单法兰压力变送器的重要考虑因素之一、在选择时，需要明确应用中所需测量的压力范围，以确保所选产品的测量范围能够满足实际需求。
同时，还需要考虑过载能力，以防止在应用中发生过载情况导致传感器损坏。
其次，精度要求也是一个关键考虑因素。
精度一般分为标准精度和高精度两种。
标准精度通常适用于一般工业应用，而高精度则适用于对测量结果要求较高的特殊行业。
在选择时，需要根据具体应用的要求来确定所需的精度等级。
环境适应性也是需要考虑的因素之一，特别是在恶劣环境下的应用。
例如，高温、低温、高压、腐蚀性介质等条件都需要考虑到。
因此，在选购时要了解产品的环境适应性能，并确保所选产品能够适应所在的工作环境，确保稳定工作。
输出信号类型是另一个需要考虑的因素。
常见的输出信号类型有模拟信号和数字信号两种。
模拟信号输出一般为4-20mA或0-5V，数字信号输出一般为RS485、RS232或Profibus等通信协议。
根据实际需求选择合适的输出信号类型。
安装方式也是选购时需要考虑的重要因素之一、根据设备的实际情况和安装空间的限制，可以选择不同的安装方式，如法兰法兰形变压力变送器、螺纹形压力变送器或管道测压装置。
可靠性也是选购单法兰压力变送器时需要考虑的因素之一、选购时要选择知名品牌的产品，了解产品的质量控制体系、生产工艺以及售后服务等方面的情况，以确保产品的可靠性和稳定性。
最后，还需要注意选购单法兰压力变送器时的价格与性价比的关系。
产品的价格一般与质量、品牌以及功能等因素相关，要根据实际需求来做出合理的选择。
综上所述，选购单法兰压力变送器需要综合考虑压力范围、精度要求、环境适应性、输出信号类型、安装方式、可靠性及品牌选择等多个方面的因素。
通过充分了解产品的性能、质量和售后服务等方面的情况，并根据实际需求做出合理的选择，可以选购到合适的单法兰压力变送器。

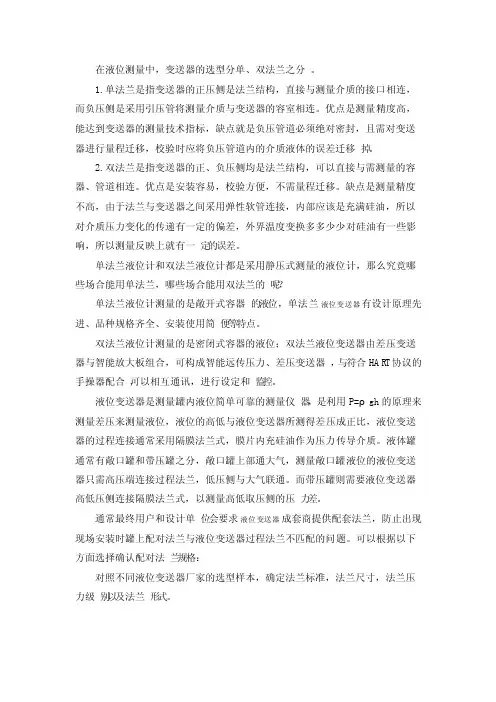

在液位测量中，变送器的选型分单、双法兰之分。
1.单法兰是指变送器的正压侧是法兰结构，直接与测量介质的接口相连，而负压侧是采用引压管将测量介质与变送器的容室相连。
优点是测量精度高，能达到变送器的测量技术指标，缺点就是负压管道必须绝对密封，且需对变送器进行量程迁移，校验时应将负压管道内的介质液体的误差迁移掉。
2.双法兰是指变送器的正、负压侧均是法兰结构，可以直接与需测量的容器、管道相连。
优点是安装容易，校验方便，不需量程迁移。
缺点是测量精度不高，由于法兰与变送器之间采用弹性软管连接，内部应该是充满硅油，所以对介质压力变化的传递有一定的偏差，外界温度变换多多少少对硅油有一些影响，所以测量反映上就有一定的误差。
单法兰液位计和双法兰液位计都是采用静压式测量的液位计，那么究竟哪些场合能用单法兰，哪些场合能用双法兰的呢？单法兰液位计测量的是敞开式容器的液位，单法兰液位变送器有设计原理先进、品种规格齐全、安装使用简便等特点。
双法兰液位计测量的是密闭式容器的液位；双法兰液位变送器由差压变送器与智能放大板组合，可构成智能远传压力、差压变送器，与符合HAR T协议的手操器配合,可以相互通讯，进行设定和监控。
液位变送器是测量罐内液位简单可靠的测量仪器，是利用P=ρgh的原理来测量差压来测量液位，液位的高低与液位变送器所测得差压成正比，液位变送器的过程连接通常采用隔膜法兰式，膜片内充硅油作为压力传导介质。
液体罐通常有敞口罐和带压罐之分，敞口罐上部通大气，测量敞口罐液位的液位变送器只需高压端连接过程法兰，低压侧与大气联通。
而带压罐则需要液位变送器高低压侧连接隔膜法兰式，以测量高低取压侧的压力差。
通常最终用户和设计单位会要求液位变送器成套商提供配套法兰，防止出现现场安装时罐上配对法兰与液位变送器过程法兰不匹配的问题。
单法兰隔膜压力变送器是一种常见的工业测量仪器，用于测量管道或容器内的液体、气体或蒸汽等介质的压力。
其核心部分是一个隔膜压力传感器，通过与法兰的连接，可以实现与被测介质的接触和隔离。
在选择法兰尺寸时，需要根据具体情况进行考虑。
法兰尺寸的选择通常与设备的安装空间、密封要求和材料等因素有关。
首先，我们需要确定法兰的直径和密封面形式。
对于单法兰隔膜压力变送器来说，常见的法兰直径有DN50、DN80、DN100、DN150等几种，具体选择需要根据设备的实际情况而定。
其次，隔膜压力变送器的安装方式也会影响法兰尺寸的选择。
常见的安装方式有螺纹连接、焊接连接、快装式等，不同的连接方式需要不同的法兰尺寸。
在选择法兰尺寸时，需要考虑到设备的安装空间、操作便利性和密封要求等因素。
在密封面形式方面，常见的有平面密封、O形圈密封、软密封等几种。
平面密封适用于一般情况下的隔膜压力变送器安装，O形圈密封适用于安装空间较小的场合，而软密封则适用于对密封要求较高的场合。
因此，在选择法兰尺寸时，需要根据实际情况选择合适的密封面形式。
另外，考虑到材料的因素，不同的法兰材料会对法兰的尺寸和性能产生影响。
常见的法兰材料有碳钢、不锈钢、黄铜、蒙乃尔等，这些材料具有不同的物理和化学特性，因此在选择法兰尺寸时需要考虑到这些因素。
最后，还需要考虑到温度的影响。
温度变化可能会影响法兰的尺寸和性能，因此在选择法兰尺寸时需要考虑到温度因素。
综上所述，单法兰隔膜压力变送器法兰尺寸的选择需要考虑设备的安装空间、密封要求、密封面形式、材料以及温度等因素。
在实际应用中，需要根据具体情况进行综合考虑，选择合适的法兰尺寸，以确保设备的稳定性和可靠性。

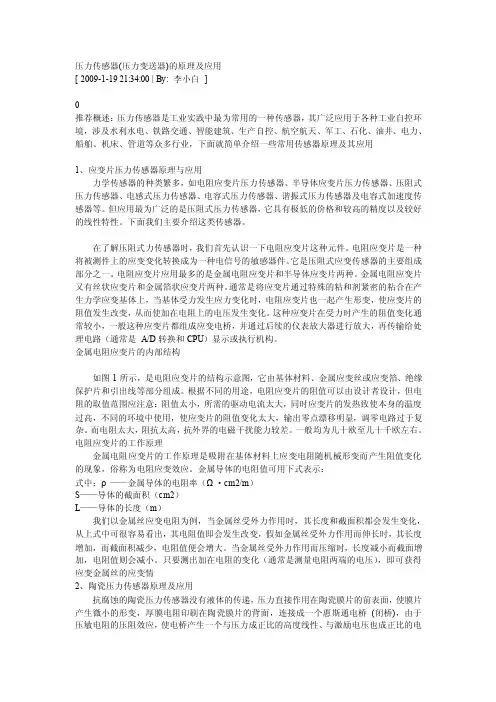

压力传感器(压力变送器)的原理及应用[ 2009-1-19 21:34:00 | By: 李小白]推荐概述：压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用1、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。
但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。
下面我们主要介绍这类传感器。
在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。
电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。
它是压阻式应变传感器的主要组成部分之一。
电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。
金属电阻应变片又有丝状应变片和金属箔状应变片两种。
通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。
这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。
金属电阻应变片的内部结构如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。
根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。
而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。

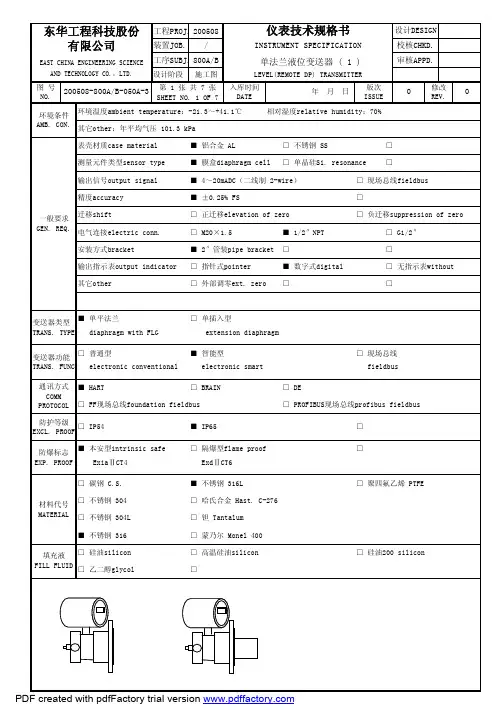

工程PROJ.设计DESIGN 装置JOB.校核CHKD.版次ISSUE 0工序SUBJ.审核APPD.修改REV.设计阶段A1050L=1600400.1P&ID设 备 号EQUIP. NO.00LIT-103V-0B04液位硫泡沫0～16.464200508-800B-040B-2V-0B04最大静压MAXPRES.【MPa 】隔离液密度DI. DEN.【kg/m3】迁移量SHIFT 【kPa 】测量范围MEAS. RANGE 【kPa 】上层密度UP DEN.【kg/m3】下层密度DW DEN.【kg/m3】法兰间距FLG DIST.【mm 】温度TEMP.【℃】位 号 TAG NO.型式TYPE 用 途 SERVICE 介 质MEDIUM EAST CHINA ENGINEERING SCIENCE800A/B单法兰液位变送器 ( 3 )AND TECHNOLOGY CO.，LTD.施工图LEVEL(REMOTE DP) TRANSMITTER图 号 NO.SHEET NO. 3 OF 7200508-800A/B-050A-3第 3 页 共 7 页入库时间DATE年 月 日INSTRUMENT SPECIFICATION仪表技术规格书东华工程科技股份200508有限公司/PDF created with pdfFactory trial version 工程PROJ.设计DESIGN 装置JOB.校核CHKD.版次ISSUE 0工序SUBJ.审核APPD.修改REV.设计阶段A1.251300L=1200400.01东华工程科技股份200508有限公司/INSTRUMENT SPECIFICATION仪表技术规格书入库时间DATE年 月 日图 号 NO.SHEET NO. 5 OF 7200508-804-050A-3第 5 页 共 7 页EAST CHINA ENGINEERING SCIENCE804单法兰液位变送器 ( 3 )AND TECHNOLOGY CO.，LTD.施工图LEVEL(REMOTE DP) TRANSMITTER位 号 TAG NO.型式TYPE 用 途 SERVICE 介 质MEDIUM 迁移量SHIFT 【kPa 】测量范围MEAS. RANGE 【kPa 】上层密度UP DEN.【kg/m3】下层密度DW DEN.【kg/m3】法兰间距FLG DIST.【mm 】温度TEMP.【℃】P&ID设 备 号EQUIP. NO.04LIT-004V-402液位指示报警3%碱水溶液0～15.288200508-804-040B-1V-402最大静压MAXPRES.【MPa 】隔离液密度DI. DEN.【kg/m3】PDF created with pdfFactory trial version 工程PROJ.设计DESIGN 装置JOB.校核CHKD.版次ISSUE 0工序SUBJ.审核APPD.修改REV.设计阶段A9902200400.024东华工程科技股份200508有限公司/INSTRUMENT SPECIFICATION仪表技术规格书入库时间DATE年 月 日图 号 NO.SHEET NO. 7 OF 7200508-807-050A-3第 7 页 共 7 页EAST CHINA ENGINEERING SCIENCE807单法兰液位变送器 ( 3 )AND TECHNOLOGY CO.，LTD.施工图LEVEL(REMOTE DP) TRANSMITTER位 号 TAG NO.型式TYPE 用 途 SERVICE 介 质MEDIUM 迁移量SHIFT 【kPa 】测量范围MEAS. RANGE 【kPa 】上层密度UP DEN.【kg/m3】下层密度DW DEN.【kg/m3】法兰间距FLG DIST.【mm 】温度TEMP.【℃】P&ID设 备 号EQUIP. NO.07LIT-001V-701液位蒸汽冷凝液0～21.344200508-807-040B-2V-701/20最大静压MAXPRES.【MPa 】隔离液密度DI. DEN.【kg/m3】PDF created with pdfFactory trial version 。
单法兰压力变送器选型安全操作及保养规程单法兰压力变送器是一种常用于工业自动化控制系统中的仪器设备，它能够将介质的压力信号转换为标准的电流信号输出，从而实现对压力的测量、控制和保护。
为了确保单法兰压力变送器的正常运行，必须进行正确的选型、安全操作和定期保养。
本文将详细介绍单法兰压力变送器的选型、安全操作和保养规程。
一、单法兰压力变送器的选型1.根据工艺要求确定测量范围和精度等级，选择合适的变送器型号。
一般来说，测量范围应是工艺管道压力的1.2~1.5倍，精度等级应能满足工艺要求。
2.根据工艺介质性质选择合适的压力测量原理和材质。
常见的压力测量原理有：压阻式、静压式、电容式等，材质有：不锈钢、钛合金、陶瓷等。
3.根据现场环境要求确定防护等级和防腐要求。
不同的工业环境有不同的防护等级要求，如防爆、防尘、防腐等。
4.根据工艺管道的安装方式选择合适的安装方式，如直立安装、侧立安装、倒立安装等。
二、单法兰压力变送器的安全操作1.在安装前，应仔细检查变送器和附件是否完好无损，检查电气接线是否正确。
2.安装前应检查工艺管道和连接件的密封性能，确保无泄漏。
3.安装时应注意变送器的进出口方向和流向，避免错误安装导致压力测量不准确。
4.在启动前，应检查电源接线是否正确，同时检查各项指示灯的工作状态。
5.在变送器工作期间，应定期检查和校验变送器的输出信号是否准确，如有异常及时处理。
6.在停机维护时，应按照规定的程序进行，注意切断电源和介质供应，防止意外伤害。
三、单法兰压力变送器的保养规程1.定期检查变送器的密封性能，确保无泄漏现象。
可采用检漏剂或超声波检测仪器进行检测。
2.定期清洁变送器的表面和接线端子，保持清洁干燥。
可使用干净的布或刷子轻柔擦拭。
3.定期校验变送器的输出信号准确性。
可采用校验仪器进行压力校验，如有偏差需要及时调整。
4.定期检查变送器的电气接线和接线端子，确保固定牢固，接触良好。
5.定期维护变送器的连接螺纹和法兰连接件，防止松动和生锈。

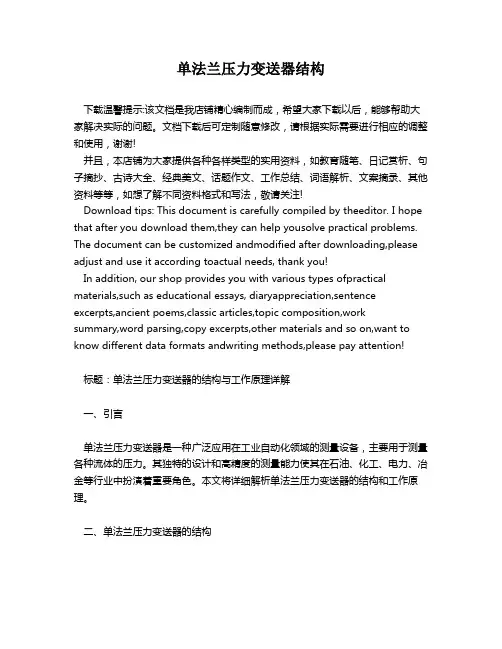

单法兰压力变送器结构下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!标题：单法兰压力变送器的结构与工作原理详解一、引言单法兰压力变送器是一种广泛应用在工业自动化领域的测量设备，主要用于测量各种流体的压力。
1.什么是法兰变送器？法兰变送器是在普通变送器基础增加了一个远传密封装置而构成的。
所以也叫远传式变送器或者隔膜变送器。
远传密封装置由法兰、膜盒、毛细管和毛细管内的填充液等构成的。
过程介质压力由隔膜、填充液最后传递到压力变送器的敏感元件即传感器上。
2.法兰变送器膜盒、毛细管内的填充液是什么？有什么特点？一般是硅油和氟油。
特点是热温度系数小，低温时不冻凝，高温时不挥发，不汽化。
粘度不随温度有大的变化。
高温硅油最高可达315℃，低温硅油最低可达-40℃，氟油在-40℃和315℃之间。
3.法兰变送器和普通变送器相比有什么优缺点？可以测量较高温度的介质。
不会堵塞，可以应该在粘稠的介质上。
可以应用在容易凝冻或者汽化的介质上。
成本稍高、结构复杂、有时有时间延迟、精度稍低。
4.普通压力变送器的是由哪些部分组成？普通压力变送器是由传感器、变送电路、壳体、接液口、接线口等部分组成的。
目前传感器有扩散硅、压电陶瓷、电容膜盒。
他们的测量原理无一例外的都是在有激励的惠斯登电桥失去平衡时有电流或者电压输出。
变送电路是将这种输出信号进行转换，使之与被测的物理量成一一对应的线性关系。
接液口直接与过程介质接触，有多种联接方式。
如：1/2 NPT、G3/4、M20*1.5等。
接线口是电线入口，如M20*1.5。
要求要有一定的防护等级。
如IP65。
5.测量高压力时，介质最大工作压力一般不宜超过仪表量程的3/5。
6.压力变送器的有哪些主要技术参数？传感器类型：扩散硅，陶瓷电容，差压电容膜盒电源：一般是24VDC。
输出信号：一般是4~20mA。
精度等级：如0.1、0.25、0.5。
重复性：0.1、0.25、0.5。
时间漂移：温度漂移：使用温度范围：最高耐压：最低压力：过程联接方式：电缆入口：安装方式：7.什么叫迁移？一般认为：不以零压力或者零差压作为变送器的零位输入的调校叫做迁移。
8.什么叫二线制？24VDC电源和4~20mA输出信号共用二根导线，互相不影响。
![单法兰差压变送器3[1].11](https://uimg.taocdn.com/cd07a0b7b0717fd5370cdc15.webp)

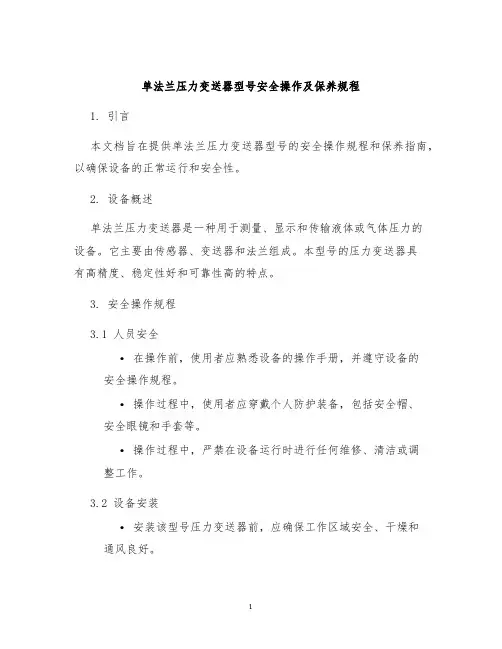

单法兰压力变送器型号安全操作及保养规程1. 引言本文档旨在提供单法兰压力变送器型号的安全操作规程和保养指南，以确保设备的正常运行和安全性。
2. 设备概述单法兰压力变送器是一种用于测量、显示和传输液体或气体压力的设备。
它主要由传感器、变送器和法兰组成。
本型号的压力变送器具有高精度、稳定性好和可靠性高的特点。
3. 安全操作规程3.1 人员安全•在操作前，使用者应熟悉设备的操作手册，并遵守设备的安全操作规程。
•操作过程中，使用者应穿戴个人防护装备，包括安全帽、安全眼镜和手套等。
•操作过程中，严禁在设备运行时进行任何维修、清洁或调整工作。
3.2 设备安装•安装该型号压力变送器前，应确保工作区域安全、干燥和通风良好。
•按照设备操作手册中的指示，正确安装压力变送器并连接相应管道。
•安装后，请仔细检查法兰和管道的连接情况，确保其紧固可靠。
3.3 操作注意事项•操作前，请确保压力变送器与供电电源连接良好，并检查连接线路是否正确。
•在操作过程中，避免超过压力变送器的额定输入压力范围，以避免设备损坏或事故发生。
•操作过程中，严禁用尖锐物体敲击、碰撞或扎刺压力变送器，以免损坏设备。
•如果设备出现异常情况（如压力超出预设范围、指示不准确等），请及时停止使用并联系售后服务人员进行检修。
3.4 安全关机与维护•在停机前，请按照设备操作手册的指示，正确关机并断开电源。
•定期对设备及连接线路进行维护检查，确保设备正常运行和安全使用。
•如果设备长期不用，建议将其存放在干燥、无腐蚀性的环境中，避免灰尘和湿气对设备的影响。
4. 保养指南4.1 清洁•首先，断开电源并拔下设备的连接线。
•用软布蘸取温和的清洁剂擦拭设备的外壳、屏幕和按钮等部分。
•避免使用尖锐物体刮擦设备表面，以免损坏外壳。
4.2 检查电路•定期检查设备的电路连接情况，确保连接线路无损坏或松动。
•如有必要，可以使用万用表等工具检测电路的正常工作情况。
4.3 储存•如果设备长期不用，建议将其存放在干燥、无腐蚀性的环境中，避免灰尘和湿气对设备的影响。
单法兰液位变送器的膜片类型解释说明1. 引言1.1 概述单法兰液位变送器是一种常用的工业自动化仪表，用于测量和监控液体或气体的液位。
在该仪表中，膜片起着至关重要的作用，它连接传感器和被测介质，并通过弯曲变形来感知压力差异并转换为电信号输出。
1.2 文章结构本文将详细探讨单法兰液位变送器的膜片类型，并对这些类型进行解释和说明。
首先，我们将介绍三种不同的膜片类型，包括第一种、第二种和第三种膜片类型。
然后，我们将对每种膜片类型进行描述并阐述其工作原理及优劣势。
最后，我们将总结各膜片类型的特点以及适用场景，并分析其优缺点。
1.3 目的本文旨在帮助读者深入了解单法兰液位变送器中膜片的不同类型及其特点。
通过对膜片类型的解释和说明，读者可以更好地选择适合自身需求的膜片类型，并了解其在不同应用场景下的适应性与优缺点。
2. 单法兰液位变送器的膜片类型在单法兰液位变送器中，膜片是起到关键作用的一个部件。
根据不同的工艺要求，单法兰液位变送器的膜片可以分为不同的类型。
本节将详细介绍三种常见的膜片类型。
2.1 第一种膜片类型第一种膜片类型是由金属材料制成的。
金属材料具有较好的耐压性和耐化学腐蚀性能，适用于一些高压、高温或者强酸碱环境下使用的场景。
金属膜片通常采用不锈钢等材料制作，具有较高的可靠性和稳定性。
2.2 第二种膜片类型第二种膜片类型采用了弹性体材料制作。
弹性体材料具有良好的柔韧性和可塑性，在液位测量过程中能更好地适应外界环境带来的压力变化。
常见的弹性体材料包括硅胶、氟橡胶等，选择时需要考虑到介质对弹性体材料的影响和相容性。
2.3 第三种膜片类型第三种膜片类型是组合材料。
组合材料膜片通常由金属和弹性体材料结合而成，兼具金属和弹性体的优点。
这种膜片可以平衡耐压性和柔韧性，适用于一些中等压力和温度条件下的液位测量。
3. 膜片类型的特点与适用场景3.1 特点一金属膜片具有较好的耐压性和耐化学腐蚀性能，适用于高压、高温或者强酸碱环境下的液位测量。
变送器的单法兰和双法兰到底有什么区别
在液位测量中，变送器的选型分单、双法兰之分，那幺二者之间存在着哪些区别呢？下面，小编就带着大家一起来了解一下！
单法兰的概念
单法兰是指变送器的正压侧是法兰结构，直接与测量介质的接口相连，而负压侧是采用引压管将测量介质与变送器的容室相连。
优点是测量精度高，能达到变送器的测量技术指标，缺点就是负压管道必须绝对密封，且需对变送器进行量程迁移，校验时应将负压管道内的介质液体的误差迁移掉。
双法兰的概念
双法兰是指变送器的正、负压侧均是法兰结构，可以直接与需测量的容器、管道相连。
优点是安装容易，校验方便，不需量程迁移。
缺点是测量精度不高，由于法兰与变送器之间采用弹性软管连接，内部应该是充满硅油，所以对介质压力变化的传递有一定的偏差，外界温度变换多多少少对硅油有一些影响，所以测量反映上就有一定的误差。
单法兰压力变送器的工作原理如下：
1.高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液，中心的灌充液将压力传递到δ-室传感器中的传感膜片上。
2.传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。
AP绝压变送器，低压侧始终保持一个参考压力。
传感膜片的大位移量为0.004英寸（0.10毫米）。
其位移量与压力成正比。
3.测量膜片的两电容固定极板的被放大电路线性地转换成4~20mA DC的二线制电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
单法兰压力变送器可用于测量介质的压力，也可转换为液位高度的变化。
采用全密封的电容敏感元件，使压力或液位测量有较高测量精度的同时保证了优良的稳定性能和可靠性。
SmartLine简介作为SmartLine®产品系列的成员，STF700是一种采用先进传感器技术的高性能单法兰变送器。
STF700变送器可以直接安装到设备法兰上，并有多种平法兰和凸法兰可供选择。
STF700可在多种差压测量中提供极高的测量精确度和稳定性。
SmartLine系列还经过了充分测试，符合Experion® PKS标准，可提供最高水平的兼容性保证和集成能力。
SmartLine产品可轻松满足差压测量应用的最苛刻的要求。
同类最佳的特性：●校验量程的精度高达0.065%，0.04%可选●每年的稳定性高达0.020%/满量程，保持10年●自动静压和温度补偿●高达100:1的量程比●响应时间快达90ms●易于使用和直观的显示功能●完善的自诊断功能●基于ANSI/NFPA 70-202和ANSI/ISA 12.27.0集成双重密封设计，可确保最高安全性●世界一流的过压保护●标准配置完全符合SIL2/3要求量程和范围限制：型号量程上限URLkPa 量程下限LRLkPa最大量程kPa最小量程kPaSTF725 100-1001001 STF72P 100-1001001 STF735 700-7007007 STF73P700-7007007图1 STF700单法兰变送器有丰富现场业绩的传感器技术700说明SmartLine 系列压力变送器均基于高性能的传感器设计。
这一个传感器实际集成了多个传感器，将过程压力测量与静态压力(DP 型号)及用于温度补偿的温度测量相结合，从而实现了最佳的总体性能。
显示表头选项标准LCD 显示表头● 模块化(可以在现场增加或拆除)● 支持HART 协议● 0、90、180 和 270 度位置调整●测量单位包括：Pa 、kPa 、MPa 、KGcm2、T orr 、ATM 、 i4H 2O 、mH 2O 、bar 、mbar 、inH 2O 、inHG 、FTH 2O 、 mmH 2O 、mmHG 和psi 等测量单位● 大屏幕显示（高9.95mm x 宽4.20mm ）2行，8个字符● 平方根输出指示和写保护提示●显示模块带有内部组态按钮，可通过内部或外部按键对变送器进行设置、调校自诊断功能SmartLine 变送器全部提供能以数字方式访问的诊断，这有助于提供可能的故障事件高级报警，从而最大限度缩减计划外停车，实现更低的整体工作成本。
哪些工况下单法兰差压变送器可替代双法兰差压变送器使用远传差压变送器按照结构形式可分为单法兰液位变送器(无毛细管)、单法兰差压变送器(带毛细管)和双法兰差压变送器(带毛细管)三种，三者用途和性能相同，价格前者更低。
在本文介绍哪些工况下单法兰差压变送器可替代双法兰差压变送器使用，以及替代后单法兰差压变送器的安装及零点迁移方法。
目前，测量液位的方法很多，但在化工生产过程中，存在着许多特殊的环境介质，对这些具有腐蚀性或含有结晶颗粒、黏度大、易凝固的液体不易用普通差压变送器，因介质往往把取压元件腐蚀或堵塞，无法测到准确液位。
通常情况下采用双法兰差压变送器就能很好地解决这一问题。
但由于双法兰差压变送器价格昂贵，投资较大。
由此采用单法兰差压变送器代替双法兰差压变送器来达到生产测量的要求，节约成本40%。
从双法兰差压变送器和单法兰差压变送器结构示意图对比中不难看出，单法兰差压变送器仅在正压测(H 侧)有毛细管及法兰，负压侧可以接导压管，单法兰差压变送器的安装方法也要跟这种结构相适应。
1、在不同液位测量中的替代和安装双法兰差压变送器一般用于密闭容器的液位测量上。
而在正常情况下，液位不会到达容器顶部，这样就为单法兰差压变送器代替双法兰差压变送器提供了可能性。
在不同的介质和环境下，单法兰差压变送器替代双法兰差压变送器的安装方式是不同的，有代表性的有以下两种：①对于中温以下无腐蚀或含有杂质颗粒的介质在这种介质下，用单法兰液位变送器(无毛细管)来替代双法兰毛细管差压变送器。
a、在常温下，如图3，单法兰液位变送器的正压室凸法兰与容器的低端法兰相连，将容器的高端法兰用盲板堵死。
在容器顶部做一取压口，用导压管与单法兰液位变送器的负压室相连。
变送器的量柱为：L=H×ρ；零点迁移量为:L0=h ×ρ；在最低液位时，作用于变送器的静压为:△P0=h×ρ；在最高液位时，作用于单法兰液位变送器的静压为:△P=H×ρ+h×ρ。
