磁电式转速传感器功能特点及技术参数

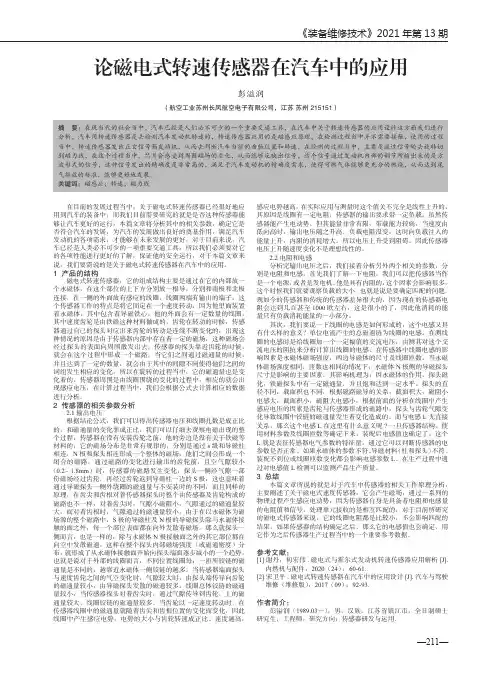

《装备维修技术》2021年第13期论磁电式转速传感器在汽车中的应用彭溢润（航空工业苏州长风航空电子有限公司，江苏 苏州 215151）摘 要：在现当代的社会当中，汽车已经是人们必不可少的一个重要交通工具，在汽车中关于转速传感器的应用设计这方面我们进行分析，汽车用转速传感器是去检测汽车发动机转速的，转速传感器应用的是磁感应原理，在检测过程当中并不需要接触，使用的过程当中，转速传感器发出正玄信号箱发动机，从而去判断汽车当前的曲轴位置和转速，在检测的过程当中，主要是通过信号轮去旋转切到磁力线，在这个过程当中，芯片会感受到周围磁场的变化，从而能够反映出信号，这个信号通过发动机内部的调节所输出来的是方波形式的信号，这种信号发出的精确度是非常高的，满足于汽车发动机的精确度需求，使得可燃气体能够更充分的燃烧，从而达到尾气排放的标准，能够更好地发展。

关键词：磁感应；转速；磁力线在目前的发展过程当中，关于磁电式转速传感器已经很好地应用到汽车的装备中，而我们目前需要研究的就是是否这种传感器能够让汽车更好的运行，本篇文章将分析其中的相关参数，确定它是否符合汽车的发展，为汽车的发展做出良好的奠基作用，满足汽车发动机的各项需求，才能够在未来发展的更好，对于目前来说，汽车已经是人类必不可少的一项重要交通工具，所以我们必须要对它的各项性能进行更好的了解，保证他的安全运行，对于本篇文章来说，我们要需说的是关于磁电式转速传感器在汽车中的应用。

1 产品的结构磁电式转速传感器，它的组成结构主要是通过在它的内部放一个永磁体，在这个部位的上下方分别放一根导，分别和南极和北极连接，在一侧的外面放有感应的线圈，线圈两端有输出的端子，这个传感器工作的特点是将它固定在一个速度转动，因为他里面装置着永磁体，其中包含着导磁铁心，他的外面会有一定数量的线圈，其中速度齿轮是由铁磁这种材料做成的，齿轮在转动的时候，传感器通过自己的探头对应出来齿轮的转动是连续不断变化的，出现这种情况的原因是由于传感器内部中存在着一定的磁场，这种磁场会经过探头的表面向周围散发出去，传感器的探头靠近齿轮的时候，就会在这个过程中形成一个磁路，当它们之间通过磁通量的时候，并且达到了一定的数量，就会由于其中的间隙不同使得他们之间的词组发生相应的变化，所以在旋转的过程当中，它的磁通量也是变化着的，传感器周围是由线圈围绕的变化的过程中，相应的就会出现感应电压，在计算过程当中，我们会根据公式去计算相应的数据进行分析。

比较磁电式光电式编码器三种转速传感器测量原理及特点一、前言转速传感器是测量机械设备旋转速度的重要工具，广泛应用于各种机械设备中。

磁电式光电式编码器和霍尔式编码器是常见的转速传感器，本文将分别介绍这三种传感器的测量原理及特点。

二、磁电式编码器1. 原理磁电式编码器是一种基于磁性材料的转速传感器。

其原理是通过在旋转轴上安装一个磁性码盘，当旋转轴旋转时，磁性码盘上的磁极会在传感器内部产生变化。

这个变化会被传感器内部的线圈接收到，并转换成一个模拟信号输出。

2. 特点（1）高分辨率：由于采用了高精度的磁性码盘和线圈，因此可以实现高分辨率的测量。

（2）高精度：由于采用了高精度的材料和制造工艺，因此可以实现高精度的测量。

（3）适用范围广：由于可以根据不同需求定制不同类型和规格的磁性码盘和线圈，因此适用范围广。

三、光电式编码器1. 原理光电式编码器是一种基于光学原理的转速传感器。

其原理是通过在旋转轴上安装一个透明的码盘和一组发光二极管和接收二极管，当旋转轴旋转时，码盘上的透明窗口会使得发射的光线被接收二极管接收到，从而产生一个模拟信号输出。

2. 特点（1）高分辨率：由于采用了高精度的透明码盘和发射接收元件，因此可以实现高分辨率的测量。

（2）高精度：由于采用了高精度的材料和制造工艺，因此可以实现高精度的测量。

（3）适用范围广：由于可以根据不同需求定制不同类型和规格的透明码盘和发射接收元件，因此适用范围广。

四、霍尔式编码器1. 原理霍尔式编码器是一种基于霍尔效应的转速传感器。

其原理是通过在旋转轴上安装一个磁性码盘和一组霍尔元件，当旋转轴旋转时，磁性码盘上的磁极会使得霍尔元件产生电压变化，从而产生一个模拟信号输出。

2. 特点（1）结构简单：由于采用了霍尔元件，因此结构简单。

（2）易于制造：由于采用了简单的材料和制造工艺，因此易于制造。

（3）适用范围广：由于可以根据不同需求定制不同类型和规格的磁性码盘和霍尔元件，因此适用范围广。

霍尔效应演示
霍尔效应 d a
b
c
一块长为l、宽为b、厚为d的半导体薄片置于磁感应 强度为B的磁场(磁场方向垂直于薄片)中。当有电流I流 过时，在垂直于电流和磁场的方向上将产生电动势U。
1 IB IB U RH ne d d
RH 霍尔系数 霍尔电势也小，不宜制作霍尔元件。
金属的自由电子密度n太大，霍尔系数小，
光电开关的特点：小型、高速、非接 触，与TTL、 MOS等电路容易结合。
一、直射式光电转速传感器
光电式传感器由独立且相对放臵的光发射器和收光器 组成。当目标通过光发射器和收光器之间并阻断光线时， 传感器输出信号。它是效率最高、最可靠的检测装臵。
图5-6 直射式光电转速传感器结构示意图
f n N
式中：N 为圆盘开孔数； n 为转速；f 为脉冲频率
1-永久磁铁；2-软磁铁；3-感性线圈；4-测量齿轮；5内齿轮；6-外齿轮；7-转轴 （b）闭磁通 图5-2 变磁通式磁电传感器结构图
知识点二 磁电感应式传感器基本特性
三、磁电感应式传感器测量电路
磁电感应式传感器直接输出电动势，且通常具有高的灵敏度， 一般不需要高增益放大器。 磁电感应式传感器是速度传感器，若要获得被测位移或加速度 信号，则需配用积分电路或微分电路。
电涡流传感器实物图
三、电涡流式转速传感器
图5-8 电涡流式转速传感器的工作原理图
在软磁性材料的输入轴上加工一个键槽，在距输入轴表面d0处设 臵电涡流式传感器，输入轴与被测旋转轴相连。当被测旋转轴转动 时，输入轴跟随转动，从而使传感器与输入轴的距离发生电的变化。 由于电涡流式，这种变化将导致振荡回路的品质因数变化，使传感 器线圈电感随的变化而变化，它们将直接影响振荡器的电压幅值和 振荡频率。 随着输入轴的旋转，从振荡器输出的信号中包含与转 速成正比的脉冲频率信号fn,。这种传感器可实现非接触式测量， 最高测量转速可达 。

VS
集成化
集成化是未来传感器的一个重要发展趋势 ，通过将多个传感器元件集成在一个芯片 上，实现传感器的小型化、轻量化、低功 耗等特点，提高传感器的应用范围和性能 。
在新兴领域的应用前景
新能源汽车
随着新能源汽车的快速发展，磁电式速度传 感器在新能源汽车中的应用前景广阔，如用 于电机转速的检测、车辆速度的检测等。
机械结构设计
总结词
机械结构设计是磁电式速度传感器制造中的重要环节，它决定了传感器的精度、稳定性和使用寿命。
详细描述
在机械结构设计中，需要考虑到传感器的尺寸、重量、安装方式等因素，以确保传感器在实际应用中 的可靠性和稳定性。同时，还需要对传感器的材料、热处理等进行优化，以提高其机械性能和耐久性 。
磁路设计
智能交通
智能交通系统是未来交通发展的重要方向， 磁电式速度传感器可以用于智能交通系统中 的车辆速度检测、交通流量统计等方面，提 高交通管理的智能化水平。
THANKS
感谢观看
新型绝缘材料
绝缘材料在磁电式速度传感器的制造 中起着重要作用，新型绝缘材料如氮 化硅、碳化硅等具有高绝缘性、低介 电损耗等特点，能够提高传感器的绝 缘性能和稳定性。
智能化与集成化的发展趋势
智能化
随着人工智能和物联网技术的发展，磁 电式速度传感器将逐渐实现智能化，具 备自适应、自学习、自诊断等功能，提 高传感器的工作效率和可靠性。
应用领域
汽车领域
用于发动机转速、车速、ABS 系统等速度检测。
航空领域
用于飞机轮速、滑行速度等速 度检测。
工业自动化领域
用于电机转速、机械传动速度 等速度检测。
其他领域
如医疗器械、环保设备等需要 进行速度检测的领域。

磁电式传感器转速测量实验报告摘要：本文用磁电式传感器进行转速测量实验，以了解磁电式传感器的原理和特性，主要进行实验设计、转速测量实验和结果分析。

实验设计包括电参数测试和信号调试，转速测量部分包括摩擦轮模拟转速测量、实时转速测量和转速示波器记录转速波形等。

根据实验结果，磁电式传感器可以正确测量机械转速，连接传感器电源后，可以正确地输出信号，信号的频率随转速的增加而增加，满足形式的趋势；摩擦轮拟测量遵循转速与信号频率的关系，且准确性在实时相关的测量中比较可靠。

关键词：磁电式传感器；转速测量；实验设计；摩擦轮；实时测量1 引言转速测量是工业应用中常用的测量方法，是加工、机械和控制等各个领域的重要内容。

由于转速测量技术与传感器技术紧密相关，因此高精度、高可靠性的传感器被用于对转速的测量、检测和控制，以满足高效、精确的检测要求。

磁电式传感器是一种常用的信号检测传感器，可以直接输出和信号，能够有效地满足转速测量、振动测量、气流测量等领域的需求。

2 实验设计（1）电参数测试首先，确定电源电压，确定磁电式传感器的电参数，用多功能数字仪表测试磁电式传感器的输出电压。

（2）转速测量实验实验中使用摩擦轮模拟汽车转速，将磁电式传感器装在摩擦轮上。

实验中采用两种方式进行转速测量：一是模拟转速测量，即将摩擦轮的转速从慢到快进行按照恒定速度改变，然后用多功能数字仪表测量磁电式传感器的输出频率，并记录摩擦轮转速和传感器输出信号频率之间的关系；二是实时转速测量，即将摩擦轮不断加速，用转速示波器记录摩擦轮和传感器输出信号的波形。

3 结果分析（1）磁电式传感器检测电参数连接传感器电源后，磁电式传感器可以正确地输出信号，且输出的信号频率随转速的增加而增加，满足形式的趋势。

（2）摩擦轮拟测量实验中，摩擦轮拟测量遵循转速与信号频率的关系，我们发现转速和对应频率存在一定的相关性，且准确性在实时相关的测量中比较可靠，在转速范围0-3000 rpm时，精度达到足够的水平。

• 2）反射式光电转速传感器 • 反射式光电转速传感器是通过 在被测转轴上设定反射记号，而后 获得光线反射信号来完成物体转速 的测量。反射式光电转速传感器的 光源会对被测转轴发出光线，光线 通过透镜和半透膜入射到被测转轴 上。转轴转动时，反射记号对投射 光点的反射率就会发生变化反射式 光电转速传感器内装有光敏元件， 当转轴转动反射率增大时，反射光 线经透镜投射到光敏元件上即发出 一个脉冲信号；而当反射光线随转 轴转动到另一位置时，反射率变小 ，光线变弱，光敏元件无法感应即 不会发出脉冲信号。在一定时间内 对信号计数便可测出转轴的转速值
2.转速传感器的定义、分类
3 各种转速传感器的简介
5）变磁阻式 变磁阻式传感器。变磁阻式传感器的三种 基本类型，电感转速传感器、变压器式传感器 和电涡流式传感器都可制成转速传感器。 电感式转速传感器应用较广，它利用磁通变化 而产生感应电势，其电势大小取决于磁通变化 的速率。这类传感器按结构不同又分为开磁路 式和闭磁路式两种。开磁路式转速传感器结构 比较简单，输出信号较小，不宜在振动剧烈的 场合使用。闭磁路式转速传感器由装在转轴上 的外齿轮、内齿轮、线圈和永久磁铁构成。内 、外齿轮有相同的齿数。当转轴连接到被测轴 上一起转动时，由于内、外齿轮的相对运动， 产生磁阻变化，在线圈中产生交流感应电势。 测出电势的大小便可测出相应转速值。
四、光电式编码器的应用
转速测量：转速可由编码器发出的脉冲 频率或周期来测量。 1)脉冲频率法测转速
利用脉冲频率测量是在给定的时间内对编码器发出的脉冲计数。 在给定时间t内，使门电路选通，编码器输出脉冲允许进入计数器计 数，这样，可计算出时间t内编码器的平均转速。
n
N 1( pulse) / t N 1 N 1 60 (r / s ) (r / min) N ( pulse/ r ) Nt N t

➢如果是P型半导体，载流子是空穴，若空穴浓度为p，同理 可得UH＝IB/ped。
➢因RH＝ρμ（其中ρ为材料电阻率；μ为载流子迁移率， μ=v/E，即单位电场强度作用下载流子的平均速度），一 般电子迁移率大于空穴迁移率，因此霍尔元件多用N型半 导体材料。
➢霍尔元件越薄（即d越小），kH就越大，所以通常霍尔元 件都较薄。薄膜霍尔元件厚度只有1μm左右。
一般频响范围：10Hz~2kHz。
（二）变磁通式
又称为变磁阻磁电感应式传感器，常用来测量旋转物体的 角速度。结构原理如下图。
1、开磁路变磁通式
工作原理：线圈3和磁铁5静止不动，测量齿轮2（导磁材 料制成）安装在被测旋转体1上，随之一起转动，每转过一 个齿，它与软铁4之间构成的磁路磁阻变化一次，磁通也就 变化一次，线圈3中产生的感应电动势的变化频率等于测量 齿轮2上齿轮的齿数和转速的乘积。
（三）磁电感应式扭矩仪（变磁通式）
1、结构组成：
转子（包括线圈）固定在传感器轴上，定子（永久磁铁） 固定在传感器外壳上。转子、定子上都有一一对应的齿和 槽。
2、测量原理：
➢测量扭矩时，需用两个传感器，将它们的转轴（包括线圈 和转子）分别固定在被测轴的两端，它们的外壳固定不动。
➢安装时，一个传感器的定子齿与其转子齿相对，另一个传 感器的定子槽与其转子齿相对。
定义：通过磁电作用将被测量（如振动、位移、转 速）转换成电信号的一种传感器。
分类： 磁电感应式传感器； 霍尔式传感器； 磁栅式传感器。
第一节 磁电感应式传感器
▪ 磁电感应式传感器简称感应式传感器，也称为电动 式传感器。它是利用导体和磁场发生相对运动而在 导体两端输出感应电动势的。它是一种机-电能量 变换型传感器。
在这种结构中，也可以用齿轮代替椭圆形测量轮2，软铁 （极掌）4制成内齿轮形式，这时输出信号频率为f=nZ/60， 其中Z为测量齿轮的齿数。

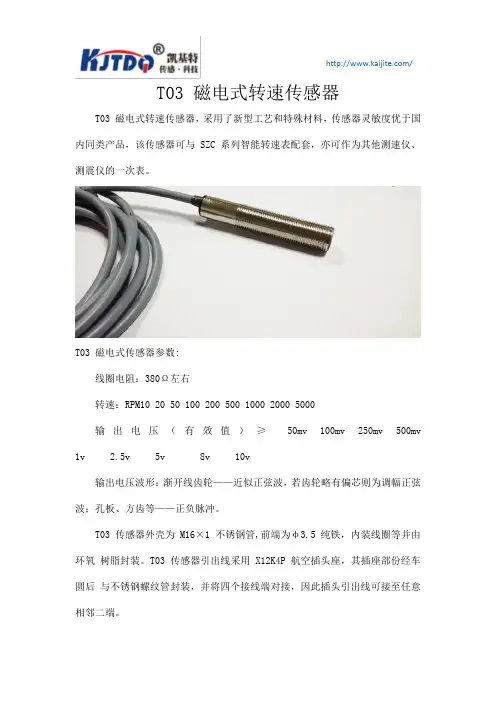

T03 磁电式转速传感器
T03 磁电式转速传感器，采用了新型工艺和特殊材料，传感器灵敏度优于国内同类产品，该传感器可与SZC 系列智能转速表配套，亦可作为其他测速仪、测震仪的一次表。

T03 磁电式传感器参数:
线圈电阻：380Ω左右
转速：RPM10 20 50 100 200 500 1000 2000 5000
输出电压（有效值）≥50mv 100mv 250mv 500mv 1v 2.5v 5v 8v 10v
输出电压波形：渐开线齿轮——近似正弦波，若齿轮略有偏芯则为调幅正弦波；孔板、方齿等——正负脉冲。

T03 传感器外壳为M16×1 不锈钢管,前端为φ3.5 纯铁，内装线圈等并由环氧树脂封装。

T03 传感器引出线采用X12K4P 航空插头座，其插座部份经车圆后与不锈钢螺纹管封装，并将四个接线端对接，因此插头引出线可接至任意相邻二端。

实验四磁电式传感器测 转速/压电传感器测 振动实验一 实验目的1 了解磁电式传感器测 转速的原理;2 了解压电传感器的原理和测 振动的方法;二 实验仪器CSY传感器检测技术实验 磁电式传感器 转动源 压电传感器 压电传感器实验模板 移相器/相敏检波器/滤波器模板 振动源实验原理1 动磁式磁电传感器 作原理磁电传感器是一种将被测物理 转换成 感 电势的有源传感器，也称 电动式传感器或感 式传感器 磁电式传感器 成两大类型 动磁式及 动衔铁式(即 变磁阻式) 本实验 用动磁式磁电传感器，实验原理框图如图4—1所示 当转动盘 嵌入6个磁钢时，转动盘 转一周磁电传感器感 电势e产生6次的变化，感 电势e通过放大 整形由频率表显示ｆ，转速n台10f图4—1磁电传感器测转速实验原理框图工 压电加速度传感器实验原理图压电加速度传感器实验原理 电荷放大器由图4—工所示图4—工(a) 压电加速度传感器实验原理框图图4—工(b) 电荷放大器原理图四 实验步骤I磁电式转速传感器测速1 根据图4—左将磁电式转速传感器安装于磁电支架 ，传感器的端面对准转盘 的磁钢并调节升降杆使传感器端面 磁钢之间的间隙大约 工～左工 将 机箱中的转速调节电源0～工4三旋钮调到最小(逆时针方向转到 )后接入电压表(电压表 程 换开关打到工0三档) 将频率\转速表的开关按到转速档 左 检查接线无误后合 机箱电源开关，在小于1工三范围内(电压表监测)调节 机箱的转速调节电源(调节电压改变直流电机电枢电压)，观察电机转动及转速表的显示情况 图左—工 霍尔传感器(直流激励) 移实验接线示意图4 从工三开始记录 增加1三 超过1工三 相 电机转速的数据(待电机转速 较稳定后读取数据) 画 电机的三- (电机电枢电压 电机转速的关系)特性曲线 实验完 ，关闭电源三II压电传感器测 振动实验1 按图4—4所示将压电传感器安装在振动 面 ( 振动 面中心的磁钢吸合)，振动源的 频输入接 机箱中的 频振荡器，其它连线按图示意接线图4—4 压电传感器振动实验安装 接线示意图工 将 机箱 的 频振荡器幅度旋钮逆时针转到 ( 频输 幅度 零)， 调节 频振荡器的频率在6～8击z 右 检查接线无误后合 机箱电源开关 再调节 频振荡器的幅度使振动 明显振动(如振动 明显 调频率)左 用示波器的两个通道同时观察 通滤波器输入端和输 端波形 在振动 正常振动时用手指敲 振动 同时观察输 波形变化4 改变 频振荡器的频率(调节 机箱 频振荡器的频率)，，观察输 波形变化 实验完 ，关闭电源。

图7.2.4 霍尔元件的等效电路
7.2 霍尔式传感器
此时可根据A、B两点电位的高低，判断应在某 一桥臂上并联一定的电阻，使电桥达到平衡，从而 使不等位电势为零。几种补偿线路如图7.2.5所示。
RP
RP RP (a) (b) (c) R (d)

RP
图7.2.5 不等位电势补偿电路
7.2 霍尔式传感器
第7章 磁电式传感器
7.1 磁电感应式传感器 7.2 霍尔式传感器
7.1 磁电感应式传感器
磁电式传感器——通过电磁感应原理将被测量 （如振动、转速、扭矩）转换成电势信号。
利用导体和磁场发生相对运动而在导体两端输出 感应电势；属于机-电能量变换型传感器
优点: 不需要供电电源，电路简单， 性能稳定，输出阻抗小
此时电荷不再向两侧面积累，达到平衡状态。
7.2 霍尔式传感器
若金属导电板单位体积内电子数为n，电子定 向运动平均速度为v，则激励电流I=nevbd，即
I v nebd
代入上两式得
IB EH nebd IB UH ned
7.2 霍尔式传感器
式中令RH=1/ne，称之为霍尔系数（反映霍尔效 应强弱），其大小取决于导体载流子密度, 则
等 效 机 械 系 统 Vo为传感器外壳的运动速度，即被测物体运动速度； Vm为传感器惯性质量块的运动速度。
7.1 磁电感应式传感器
若V(t)为惯性质量块相对外壳的运动速度 运动方程
dV0 (t ) dV (t ) m cV (t ) K V (t )dt m dt dt
Av ( ) ( / n ) 2 1 ( / n ) 2 [ 2 ( / n ) 2 ]
7.1 磁电感应式传感器

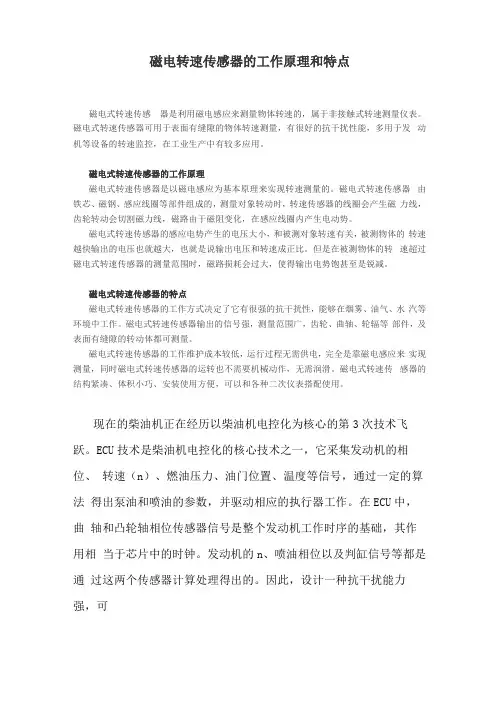

磁电转速传感器的工作原理和特点器是利用磁电感应来测量物体转速的，属于非接触式转速测量仪表。

磁电式转速传感磁电式转速传感器可用于表面有缝隙的物体转速测量，有很好的抗干扰性能，多用于发动机等设备的转速监控，在工业生产中有较多应用。

磁电式转速传感器的工作原理磁电式转速传感器是以磁电感应为基本原理来实现转速测量的。

磁电式转速传感器由铁芯、磁钢、感应线圈等部件组成的，测量对象转动时，转速传感器的线圈会产生磁力线，齿轮转动会切割磁力线，磁路由于磁阻变化，在感应线圈内产生电动势。

磁电式转速传感器的感应电势产生的电压大小，和被测对象转速有关，被测物体的转速越快输出的电压也就越大，也就是说输出电压和转速成正比。

但是在被测物体的转速超过磁电式转速传感器的测量范围时，磁路损耗会过大，使得输出电势饱甚至是锐减。

磁电式转速传感器的特点磁电式转速传感器的工作方式决定了它有很强的抗干扰性，能够在烟雾、油气、水汽等环境中工作。

磁电式转速传感器输出的信号强，测量范围广，齿轮、曲轴、轮辐等部件，及表面有缝隙的转动体都可测量。

磁电式转速传感器的工作维护成本较低，运行过程无需供电，完全是靠磁电感应来实现测量，同时磁电式转速传感器的运转也不需要机械动作，无需润滑。

磁电式转速传感器的结构紧凑、体积小巧、安装使用方便，可以和各种二次仪表搭配使用。

现在的柴油机正在经历以柴油机电控化为核心的第3次技术飞跃。

ECU技术是柴油机电控化的核心技术之一，它采集发动机的相位、转速（n）、燃油压力、油门位置、温度等信号，通过一定的算法得出泵油和喷油的参数，并驱动相应的执行器工作。

在ECU中，曲轴和凸轮轴相位传感器信号是整个发动机工作时序的基础，其作用相当于芯片中的时钟。

发动机的n、喷油相位以及判缸信号等都是通过这两个传感器计算处理得出的。

因此，设计一种抗干扰能力强，可靠性高的曲轴和凸轮轴传感器信号处理模块对整个柴油机电控单元来说至关重要。

常用的发动机曲轴和凸轮轴相位传感器有霍尔式传感器和磁电式传感器两种。

磁电式发动机转速传感器原理与测量一、目的和要求1、了解磁电式发动机转速传感器的结构与原理2、掌握发动机转速传感器的测量方法二、实训课时实训共安排2.0课时，其中辅导老师讲解0.5课时。

三、实训器材1、工具：汽车数字万用表2、设备：电控燃油喷射发动机教学实训台3、教具：磁电式发动机转速传感器四、原理与应用磁电式发动机转速传感器，在利用永久磁铁作用产生的一定强度的磁场中，当转子转动时利用与转速成正比的磁头与转子外齿的间隙发生变化，从而使磁头与转子构成的磁路中磁阻发生相应的变化。

其结果是流经该磁路的磁通量发生周期性增减，与磁通量的增减速度成正比的感应电压在线圈两端产生，经过其内部电路转换成电脑可以识别的电压信号，电脑根据这个电压信号来计算发动机的转速。

发动机转速传感器的测量方法1、电阻测量法(1)拔下发动机转速传感器插头。

(2)用数字万用表测量发动机转速传感器的两条信号线之间的阻值(800欧左右)。

(3)用数字万用表分别测发动机速度传感器两条信号线与屏蔽线之间的电阻应为无穷大。

(4)测量完插好发动机转速传感器插头。

2、电压测量法(1)打开点火开关，不起动发动机。

(2)将万用表档位调至交流电压(一般调至20V)档测量发动机转速传感器两条信号线之间的电压此时电压为0V。

(3)起动发动机，怠速时万用表上的电压应显示1V左右，开启节气门提供发动机的转速，万用表上的电压应会随之发动机转速升高而增加。

五、实训步骤1、拔下发动机转速传感器插头。

2、用数字万用表测量发动机转速传感器的两条信号线之间的阻值(800欧左右)。

3、用数字万用表分别测发动机速度传感器两条信号线与屏蔽线之间的电阻应为无穷大。

4、测量完插好发动机转速传感器插头。

5、打开点火开关，不起动发动机将万用表档位调至交流电压(一般调至20V)档测量发动机转速传感器两条信号线之间的电压此时电压为0V。

6、起动发动机，怠速时万用表上的电压显示1V左右，开启节气门提供发动机的转速，万用表上的电压应会随之发动机转速升高而增加。

V
(
)
arg
tg
2 ( / n ) 1 ( / n )2
ω—被测振动的角频率；
ω0—传感器运动系统的固有角频率，ω0＝ K / m ； ξ—传感器运动系统的阻尼比， c /(2 。mK )
磁电感应式速度传感器的幅频响应特性曲线
Av(ω) 10
欠阻尼
中频灵敏度
1.0
最佳阻尼 过阻尼
高频下降 二次谐振
传感检测技术基础
磁电感应式传感器
简称感应式传感器，也称电动式传感器。 将被测物理量的变化转变为感应电动势，是一 种机－电能量变换型传感器。
优点：输出功率大，性能稳定，且不需要工作 电源。调理电路简单，性能稳定，输出阻抗小， 具有一定频率响应（一般10～1000Hz），灵敏 度较高，一般不需要高增益放大器。
ｅ=－Ndφ/dt
当线圈垂直于磁场方向运动以速度 v切割磁 力线时，感应电动势为：
ｅ=－NBlv
式中l代表每匝线圈的平均长度； B为线圈所在磁 场的磁感应强度。若线圈以角速度转动， S为每 匝线圈的平均截面积，则上式可写成：
ｅ=－NBS
1.2 磁电感应式传感器的类型
按照磁场感应方式分类，可分为： 1、变磁通式传感器：
缺点：传感器的尺寸和重量都较大。
应用：适用于振动、转速、扭矩等测量。
1.1 工作原理：
当运动导体在磁场中切割磁力线时，闭合导
体回路中的磁通量φ发生变化，在导体中产生感 应电动势ｅ，当导体形成闭合回路就会出现感应 电流。导体中感应电动势ｅ的大小与回路所包围
的磁通量的变化率成正比，那么N匝线圈在变化 析
磁电感应式传感器是机-电能量变换型传感器，其 等效机械系统如图所示，为二阶系统。

扭转0角 与感应电动势相位差的关
系为
式中：z为传感0 器z定子、转子的齿
数。
2 霍尔式传感器
霍尔式传感器是基于霍尔效应而将被测量转换成电动势输出的一 种传感器。霍尔器件是一种磁传感器，用它们可以检测磁场及其 变化，可在各种与磁场有关的场合中使用。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿 命长，安装方便，功耗小，频率高(可达1 MHz)，耐振动，不怕 灰尘、油污、水汽及盐雾等的污染或腐蚀。
f Zn/ 60
式中：Z为齿轮齿数；n为被测轴转速(v/min)；f为感应电 动势频率(Hz)。这样当已知Z，测得f就知道n了。
开磁路式转速传感器结构比较简单，但输出信号小，另外当被 测轴振动比较大时，传感器输出波形失真较大。在振动强的场 合往往采用闭磁路式转速传感器。
被测转轴带动椭圆形测量轮5在磁场气隙中等速转动，使气隙 平均长度周期性地变化，因而磁路磁阻和磁通也同样周期性地 变化，则在线圈3中产生感应电动势，其频率f与测量轮5的转 速n(r/min)成正比，即f = n/30。在这种结构中，也可以用齿轮 代替椭圆形测量轮5，软铁(极掌)制成内齿轮形式，这时输出 信号频率f 同前式。
1．霍尔效应
半导体薄片置于磁感应强度为B 的磁场中，磁场方向垂直于薄 片，当有电流I 流过薄片时，在垂直于电流和磁场的方向上将 产生电动势EH，这种现象称为霍尔效应。
B
C
D
A
磁感应强度B为零时的情况
作用在半导体薄片上的磁场强度B越强，霍尔电势也就越高。 霍尔电势EH可用下式表示：
EH=KH IB
当有图示方向磁场B作用时
数料R中H＝的1电/(n子q)浓，度由。材料为物磁理场性和质薄所片决
式中：N为线圈在工作气隙磁场中的匝数；B为工作气隙磁感应 强度；l为每匝线圈平均长度。

磁电式传感器的应用* 1）测振传感器
磁电式传感器主要用于振动测量。 磁电式传感器主要用于振动测量。其中惯性式传 感器不需要静止的基座作为参考基准， 感器不需要静止的基座作为参考基准，它直接安装在 振动体上进行测量， 振动体上进行测量，因而在地面振动测量及机载振动 监视系统中获得了广泛的应用。 监视系统中获得了广泛的应用。 常用地测振传感器有动铁式振动传感器、 常用地测振传感器有动铁式振动传感器、圈式振 动速度传感器等。 动速度传感器等。
4.3 磁阻式磁电传感器
线圈和磁铁部分都静止， 线圈和磁铁部分都静止 ， 与被测物连接而运动 的部分用导磁材料制成， 在运动中， 的部分用导磁材料制成 ， 在运动中 ， 它们改变 磁路的磁阻， 因而改变贯穿线圈的磁通量， 磁路的磁阻 ， 因而改变贯穿线圈的磁通量 ， 在 线圈中产生感应电动势。 线圈中产生感应电动势。 转速， 用来测量转速 用来测量 转速 ， 线圈中产生感应电动势的频率 作为输出， 作为输出 ， 而感应电动势的频率取决于磁通变 化的频率。 化的频率。 结构：开磁路、 结构：开磁路、闭磁路
（2）传感器原理
如果在线圈运动部分的磁场强度B均匀， 如果在线圈运动部分的磁场强度 均匀，则当线圈与 均匀 磁场的相对速度为υ时 线圈的感应电动势： 磁场的相对速度为 时，线圈的感应电动势：
e = WBlaυ sin α
α为运动方向与磁场方向间夹角，当α＝90°，线圈的感应电 为运动方向与磁场方向间夹角， 为运动方向与磁场方向间夹角 ＝ ° 动势为： 动势为：
1) 开磁路磁阻式转速传感器
f = Zn / 60
1－永久磁铁 － 3－感应线圈 － 2－软铁 － 4－齿轮 －
结构简单，但输出信号较小， 结构简单，但输出信号较小， 当被测振动较大时，传感器输出波形失真较大。 当被测振动较大时，传感器输出波形失真较大。

Hale Waihona Puke 电式传感器磁电式传感器的优点和局限性
磁电式传感器具有以下优点：结构简单、可 靠性高、寿命长、测量准确度高、抗干扰能 力强等。同时，磁电式传感器也存在一些局 限性，例如对温度和湿度的变化比较敏感， 容易受到外界磁场的影响，以及输出信号较 小需要放大处理等。因此，在实际应用中需 要根据具体需求选择合适的传感器类型和规 格
磁电式传感器
磁电式传感器的未来发展趋势
随着科技的不断进步和应用需求的不断提高，磁电式传感器的发展趋势如下
高精度与高可靠性：为了满足各种高精度和高可靠性应用的需求，需要不断提 高磁电式传感器的测量准确度和稳定性。可以采用新型材料和技术手段优化传 感器的结构和工艺，提高其性能指标。同时加强传感器的可靠性设计，提高其 稳定性和使用寿命
2
由于其结构简单、测量准确、可靠 性高、寿命长等优点，磁电式传感 器在工业自动化、航空航天、能源、
交通等领域得到了广泛应用
磁电式传感器
磁电式传感器的原理
磁电式传感器的工作原理基于法 拉第电磁感应定律，当导体线圈 在磁场中作切割磁感线运动时， 线圈中就会产生感应电动势。感 应电动势的大小与导体线圈的匝 数、磁感应强度B、线圈面积和 切割速度成正比。因此，通过测 量感应电动势的大小，就可以确 定被测量的变化
由于磁电式传感器具有测量准确、可靠性高、寿命长等优点，因此广泛应用于以下领域
电力工业：用于测量发电机、变压器的磁场电流和位移，以及电缆的局部放电 等 航空航天：用于测量飞机的飞行速度、加速度、陀螺仪等 能源：用于风力发电机的转速和功率测量，以及水轮机的流量和压力测量等
磁电式传感器 1 交通：用于测量汽车和火车的速度、加速度、里程表等 2 机器人：用于机器人的定位、导航和控制等 3 环境监测：用于测量空气质量、水质等环境参数 4 自动化生产线：用于测量生产线上物体的位置、速度等参数，实现自动化控制 5 医疗器械：用于测量心脏、呼吸等生理参数 6 安全监控：用于监控摄像头、红外探测器等安全设备中的磁场变化，实现报警功能 7 科学实验：用于磁场、电流等物理量的测量和实验研究

自动检测技术
2）温度误差 当温度变化时，式（5-7）中右边三项都不为零，
对铜线而言每摄氏度变
化量为dL/L≈0.157×10-4，
dR/R≈0.43×10-2，dB/B每摄氏度的变化量取决于永久磁铁的
磁性材料。对铝镍钴永久磁合金，dB/B≈-0.02×10-2，这样由
式（5-7）可得近似值：
这一数值是很可观的，所以需要进行温度补偿。补偿通常采 用热磁分流器。热磁分流器由具有很大负温度系数的特殊磁性材 料做成。它在正常工作温度下已将空气隙磁通分路掉一小部分。
自动检测技术
磁电式传感器的工作原理是基于法拉第电磁感应 原理。当匝数为N的线圈在磁场中运动而切割磁力 线，或通过闭合线圈的磁通量ф发生变化时，线 圈中将产生感应电势e
e N d
dt
磁电式传感器的分类
按工作原理不同，磁电感应式传感器可分为恒定磁通式 和变磁通式，即动圈式传感器和磁阻式传感器。
变磁通 式
三、 磁电感应式传感器测量电路
自动检测技术
图5-4 磁电感应式传感器测量电路方框图 磁电式传感器直接输出感应电动势，且传感器通常具有
较高的灵敏度，不需要高增益放大器。但磁电式传感器是速 度传感器，若要获取被测位移或加速度信号，则需要配用积 分或微分电路。图5-4为一般测量电路方框图。
自动检测技术Leabharlann 产生磁场的永久磁铁和线圈都固定
不动，通过磁通Φ的变化产生感应 电动势e。常用于角速度的测量。
恒磁通 式
工作气隙中的磁通保持不变，线圈 相对永久磁铁运动，并切割磁力线 而产生感应电势。
自动检测技术
动圈式磁电感应式传感器可以分为线速度型 和角速度型
自动检测技术
磁电式转速传感器根据磁路的不同，分成开磁路 式和闭磁路式两种。
