光纤排列顺序光纤颜色谱卡

目前，光缆内的光纤和光纤套管的颜色一般采用全色谱识别，在不影响识别的情况下允许使用本色。

一、套管色谱与套管内光纤色谱一般地，光缆内的套管色谱排列和套管内光纤的色谱排列情况如下所示：松套管中光纤的色谱排列（国际光纤色谱）注意a、松套管中光纤不足12芯时，色谱从1号起连续取用。

b、标准色谱中，6号白色可以用自然色代替，称为标准色谱W。

c、可按照客户要求的色谱生产。

2、层绞式光缆中松套管色谱排列领示色谱a、领示色谱缆芯里含有填充绳时，填充绳紧靠红靠排列，有特殊要求除外。

b、领示色谱缆芯里只有一根套管时，该套管一般为绿色，有特殊要求除外。

全色谱二、光纤带色谱标识BELLCORE的国标纤芯顺序为:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青；（橙也称为桔）色标要符合孟塞尔色标，这也是全球最全面执行的色标排列.国标全色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、青。

松套管序和这一样。

三、光缆线序色谱排列光纤色谱光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。

如果光缆小于12D，用一根束管就可装下，也叫中心束管式；如果光缆需要光纤大于12D，就必须用到二根以上的束管，起始束管一般为红色，其次是绿色，接下来按顺序是白1、白2、白3...，如果是144D就用12根束管，每根束管12D，这种光缆由于是多根束管绞在一起做成的，也叫层绞式光缆。

当然有的厂家还用带状光纤，12根光纤并成一排作为一组，色谱排列一样。

应该是红头绿尾，先内后外，先熔大芯数，后熔小芯数........目前国内的光纤束状光纤只能做到288芯，一般生产厂家的排列顺序是从能层向外层数。

再大芯数只能是带状的了。

国标纤芯顺序为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青、本色；松套管序为：红起白止。

四、例子线序为蓝、桔(橙) 、绿、棕、灰、白、红、黑、黄、紫、粉红、青（天蓝）每盘光缆两端分别有端别识别标志；面向光缆看，在松套管序号顺时针排列为A端，反之为B端；A端标志为红色，B端标志为绿色。

12芯光缆色谱顺序
12芯光缆色谱顺序是什么？
答：12芯光缆国际布线标准色谱：
主色：白--红--黑--黄--紫，副色：蓝--橙--绿--棕--灰。

主副色按顺序两两搭配既可，如：白蓝白橙白绿白棕白灰红蓝......以此类推。

25对色标排列：
白兰、白橙、白绿、白棕、白灰、红兰、红橙、红绿、红棕、红灰、黑兰、黑橙、黑绿、黑棕、黑灰、黄兰、黄橙、黄绿、黄棕、黄灰、紫兰、紫橙、紫绿、紫棕、紫灰。

扩展资料：
不同制造商的光缆以不同的方式表示。

一般原理是：从光缆的末端开始（光缆的芯结构按顺时针方向排列），顺时针方向以红色或绿色光束管开头：红色，绿色，白色和白色......为第1、2、3......束管。

一些操作员习惯于将红色管用作第一个管，将绿色管用作最后一个管，即红色头和绿色尾巴，每一束管内按蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝依次为第1、2......12芯。

目前，有更好使用的光缆制造商，管的颜色以全色排列：蓝色，橙色，绿色，棕色和灰色......为第1、2、3......束管，束管内同上。

电缆分为AB线，A为白色，红色，黑色，黄色，紫色，B为蓝色，橙色，绿色，棕色和灰色，可以循环为25对线。

光缆色谱：
广电标准的色谱排列：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿。

信息产业部行业标准的色谱排列：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。

在不影响识别的情况下允许使用本色代替白色。

（无青绿色的时候，本为最后一芯）注：本色=透明色
（青绿色=青蓝）
老4芯色谱：红黄绿本或
光缆色谱：
红起绿止，顺A逆B （红头绿尾，先内后外，先熔大芯数，后熔小芯数）
从松套管色谱区分光缆A/B端：每盘光缆两端分别有端识别标志，
面向光缆看，在顺时钱方向上松套管序号（蓝橙）增大时为A端，反之为B端；
光缆两侧外端护头：A端标志为红色，B端标志为绿色
电缆线序和端别的判断方法如下：
（1）面对电缆头看电缆断面，以四线组芯线的绝缘层的颜色识别，
绿色绝缘层芯线在红色绝缘芯线的顺时针方向下侧为A 端，反之为B端；
（2）面对电缆头看电缆断面，以每个四线组外面绕的塑料（或棉纱）丝（带）颜色识别，绿色线组在红色线组的顺时针方向下侧为A端，反之为B端；
（3）以单根线芯（信号线）或低频线对绝缘层颜色排列识别方法与四线组相同；
（4）组序及线序按不同层的四线组顺序，由内层到外层编号，同一层内的四线组扎红色线为领示组（即其始四线组）。

信号线或低频线对色谱排列顺序与四线组相同，红色为第一根（对）；
（5）每一个四线组中的线对按对角线组成，即红白线为一对，蓝绿线为一对。

光缆色谱：
广电标准的色谱排列：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿。

信息产业部行业标准的色谱排列：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。

在不影响识别的情况下允许使用本色代替白色。

（无青绿色的时候，本为最后一芯）注：本色=透明色
（青绿色=青蓝）
老4芯色谱：红黄绿本或
光缆色谱：
红起绿止，顺A逆B （红头绿尾，先内后外，先熔大芯数，后熔小芯数）
从松套管色谱区分光缆A/B端：每盘光缆两端分别有端识别标志，
面向光缆看，在顺时钱方向上松套管序号（蓝橙）增大时为A端，反之为B端；
光缆两侧外端护头：A端标志为红色，B端标志为绿色
电缆线序和端别的判断方法如下：
（1）面对电缆头看电缆断面，以四线组芯线的绝缘层的颜色识别，
绿色绝缘层芯线在红色绝缘芯线的顺时针方向下侧为A 端，反之为B端；
（2）面对电缆头看电缆断面，以每个四线组外面绕的塑料（或棉纱）丝（带）颜色识别，绿色线组在红色线组的顺时针方向下侧为A端，反之为B端；
（3）以单根线芯（信号线）或低频线对绝缘层颜色排列识别方法与四线组相同；
（4）组序及线序按不同层的四线组顺序，由内层到外层编号，同一层内的四线组扎红色线为领示组（即其始四线组）。

信号线或低频线对色谱排列顺序与四线组相同，红色为第一根（对）；
（5）每一个四线组中的线对按对角线组成，即红白线为一对，蓝绿线为一对。

不同类型的光纤其纤芯颜色排列不同。

4芯的光纤，其颜色排序为：蓝、橙、绿、棕。

12芯的光纤，其颜色排序为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。

48芯的光纤，其颜色排序为：一般48芯光缆，为四束管，每束管12芯光纤，分别为蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿。

96芯的光纤，其颜色排序有两种方式：一种是每管8芯的，颜色依次为：蓝、桔、绿、棕、灰、白、红、黑；另一种是每管12芯的，排序方式为：蓝，桔，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿。

144芯的光纤，其颜色排序为：144芯一般由12束管，每管束色谱按12芯的蓝，桔，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿。

以上是光纤芯的颜色排序供您参考。

通常，光缆中的光纤编排顺序遵循一种标准的色谱序列，这有助于在安装、维护和修复过程中准确识别和连接光纤。

关于72 芯光缆的色谱顺序，通常采用的是彩色纤维和编号。

以下是一个可能的标准颜色和编号顺序的示例：
1. **1-12纤芯**：通常以单一颜色区分，每12根光纤重复一次。

可能的颜色包括：
- 红色（1-12）
- 绿色（13-24）
- 蓝色（25-36）
- 黄色（37-48）
- 紫色（49-60）
- 橙色（61-72）
2. **编号标识**：除了颜色之外，每根光纤还可能带有数字或其他标识以进一步区分。

例如，每根光纤可能带有数字标记，从1到72，或者其他标识以便于识别。

这种编排顺序的目的是提供一种系统化的方式来组织和识别光缆中的不同光纤。

然而，确切的颜色和编号顺序可能会因制造商、地区或特定项目的要求而有所不同。

在实际使用时，最好参考光缆供应商提供的文档或规格表，以确保正确理解和识别每根光纤的颜色和编号。

光纤色谱顺序
光纤色谱顺序即根据光纤发射出来的光谱，进行排列组合，形成
不同颜色和形状的样式。

它包括蓝色、紫色、青色、绿色、黄色和红
色等。

光纤色谱顺序的排列是根据光的特性来定的。

首先，当蓝色光纤
被发射出来时，被亮度最高，因此从蓝色开始排列；其次，蓝色光纤
的频率比其他颜色的频率要高，因此蓝色应是最先发射出来的；最后，根据物理学实验得出，人眼对不同波长的光的敏感程度也有一定的区别，蓝色和紫色的光同样会影响人眼的视力，因此也应该放在最前面
排列。

因此，排列光纤色谱顺序的原则相当容易理解：首先从蓝色开始，然后是紫色、青色、绿色、黄色和最后是红色，具体顺序便是：蓝色
紫色青色绿色黄色红色。

而且，不同波长的光也可以同时出现在一条
光纤中，从而形成多种颜色的出现。

由此可见，光纤色谱顺序的排列按照上述原则，可以准确的反映
特定定光纤的特性。

人们只要根据特定的光纤，从蓝色到红色的色谱
组合，就能够制作出精美的图案，从而用到许多日常工作中。

色谱为：蓝、桔(橙)、绿、棕、灰、白、红、黑、黄、紫、粉、青（也就是天蓝）

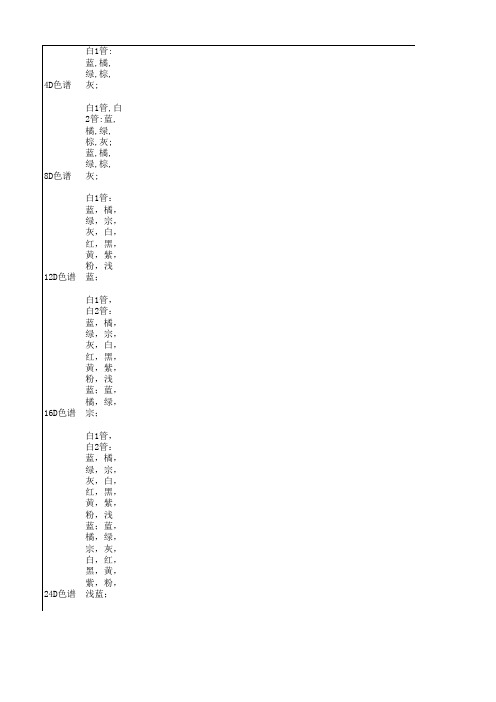

16芯：《蓝/橙/绿/棕》×蓝
《蓝/橙/绿/棕》×橙
《蓝/橙/绿/棕》×绿
《蓝/橙/绿/棕》×棕
24芯：《蓝/橙/绿/棕/灰/白》×蓝
《蓝/橙/绿/棕/灰/白》×橙
《蓝/橙/绿/棕/灰/白》×绿
《蓝/橙/绿/棕/灰/白》×棕
有的光缆是本色，红头/绿尾。

按照国标有两种全色谱,分别是
本\红\兰\黄\绿\棕\桔\紫\灰\白\黑\粉和兰\桔\绿\棕\灰\白\红\黑\黄\紫\粉\青
束管的颜色也是按照上面色谱排列的,出现红蓝白的束管组合,是按照红头蓝尾确定的(中间按照缠绕顺序确定白色束管的次序) 但是,现在有一种色谱是第二种国标用本色代替白色.
本色就是透明的纤芯色,束管不存在本色的
还有部分老式光纤不是全色谱,就有红和本,这样的情况基本上每个束管就两芯
关于束管的顺序排定主要是根据红头蓝尾或者红头绿尾的顺序确定的,主要根据AB端判别决定是顺时针分别还是逆时针分别.。

层绞式通信用室外光缆纤芯编号与色谱对应关系
BELLCORE的国标纤芯顺序为:
兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉红,青绿；
松套管序同上.
色标要符合孟塞尔色标,这也是全球最全面执行的色标排列.
国标全色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、水绿。

国标色谱W：蓝、橙、绿、棕、本色（自然色）、红、黑、黄、紫、粉红、水绿。

国标色谱A：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、本色。

光纤、光缆色谱排列
l 松套管中光纤的色谱排列（国际光纤色谱）
l 层绞式光缆中松套管色谱排列
领示色谱
全色谱
光缆线序色谱排列光纤色谱
光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。

如果光缆小于12D，用一根束管就可装下，也叫中心束管式；
如果光缆需要光纤大于12D，就必须用到二根以上的束管，起始束管一般为红色，其次是绿色，接下来按顺序是白1、白2、白3...，如果是144D就用12根束管，每根束管12D，这种光缆由于是多根束管绞在一起做成的，也叫层绞式光缆。

当然有的厂家还用带状光纤，12根光纤并成一排作为一组，色谱排列一样。

应该是红头绿尾，先内后外，先熔大芯数，后熔小芯数........
目前国内的光纤束状光纤只能做到288芯，一般生产厂家的排列顺序是从能层向
外层数。

再大芯数只能是带状的了
国标纤芯顺序为;兰、桔、绿、棕、灰、白、红、黑、黄、紫、海兰（粉）、本；
松套管序为：红起白止。

光纤号 1 2 3 4 5 6 7 8 9 10 11 12 颜色蓝桔绿棕灰白红黑黄紫粉红青绿。
