图解常见光纤尾纤

光纤跳线VS光纤尾纤VS光纤连接器光纤跳线、光纤尾纤和光纤连接器这三个概念很容易被大家所混淆，很多朋友去购买的时候很容易出现沟通错误。

为了帮助大家挑选到合适的产品，今天，我就来带大家了解一下这三者之间的区别。

什么是光纤跳线？光纤跳线(Optical Fiber Patch Cord)指的是将设备连接到光纤布线链路的跳接线，两端都有接头，有较厚的保护层，一般用于连接光端机和终端盒。

光纤跳线和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm～65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm～10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤跳线有哪些分类？光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single Mode Fiber Patch Cables)：常规光纤跳线用黄色表示，接头和保护套为蓝色,传输距离较长。

多模光纤(Multimode Fiber Patch Cables)：常规光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色，传输距离较短。

使用注意①光纤跳线两端光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般情况下，短波光模块使用多模光纤(橙色的光纤)，长波光模块使用单模光纤(黄色的光纤)，以保证数据传输的准确性。

②光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Ba se-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

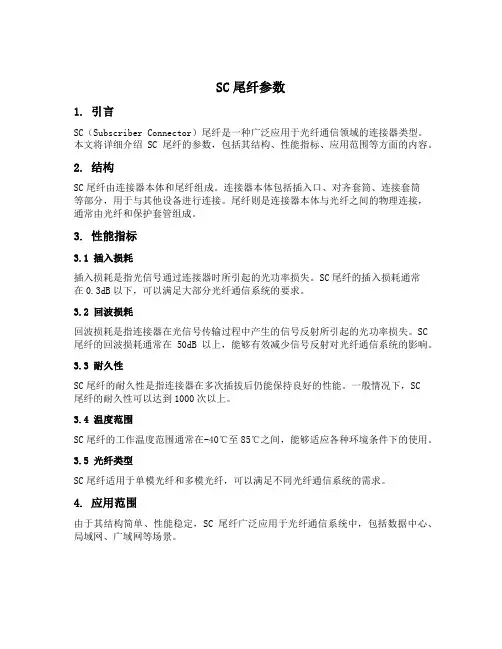

SC尾纤参数1. 引言SC（Subscriber Connector）尾纤是一种广泛应用于光纤通信领域的连接器类型。

本文将详细介绍SC尾纤的参数，包括其结构、性能指标、应用范围等方面的内容。

2. 结构SC尾纤由连接器本体和尾纤组成。

连接器本体包括插入口、对齐套筒、连接套筒等部分，用于与其他设备进行连接。

尾纤则是连接器本体与光纤之间的物理连接，通常由光纤和保护套管组成。

3. 性能指标3.1 插入损耗插入损耗是指光信号通过连接器时所引起的光功率损失。

SC尾纤的插入损耗通常在0.3dB以下，可以满足大部分光纤通信系统的要求。

3.2 回波损耗回波损耗是指连接器在光信号传输过程中产生的信号反射所引起的光功率损失。

SC 尾纤的回波损耗通常在50dB以上，能够有效减少信号反射对光纤通信系统的影响。

3.3 耐久性SC尾纤的耐久性是指连接器在多次插拔后仍能保持良好的性能。

一般情况下，SC尾纤的耐久性可以达到1000次以上。

3.4 温度范围SC尾纤的工作温度范围通常在-40℃至85℃之间，能够适应各种环境条件下的使用。

3.5 光纤类型SC尾纤适用于单模光纤和多模光纤，可以满足不同光纤通信系统的需求。

4. 应用范围由于其结构简单、性能稳定，SC尾纤广泛应用于光纤通信系统中，包括数据中心、局域网、广域网等场景。

4.1 数据中心在数据中心中，大量的光纤连接器需要进行高密度布局，以满足数据传输的需求。

SC尾纤由于其小巧的尺寸和良好的性能，成为数据中心中常用的连接器类型。

4.2 局域网在局域网中，SC尾纤被广泛用于连接服务器、交换机、路由器等网络设备，以实现高速、稳定的数据传输。

4.3 广域网在广域网中，SC尾纤常用于连接不同地点的网络设备，实现远程通信。

其稳定的性能和较低的插入损耗，能够确保数据的可靠传输。

5. 安装与维护SC尾纤的安装与维护相对简单，以下是一些常见的操作步骤：1.清洁连接器：使用纯净的无纺布或洁净棉蘸取适量的清洁液，轻轻擦拭连接器的插入口，确保其表面干净。

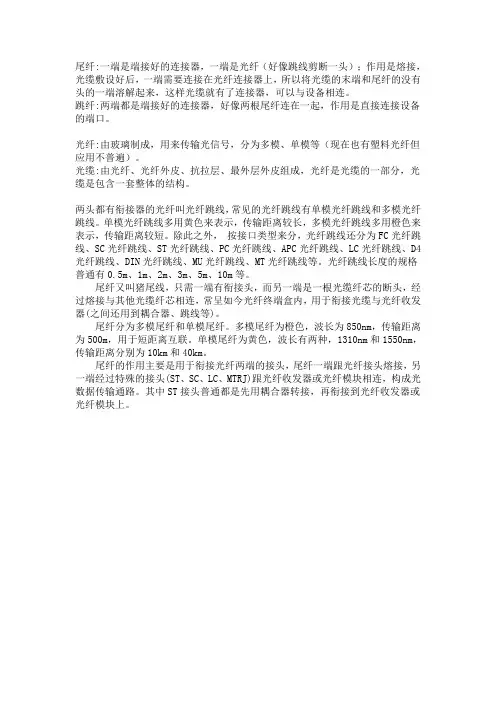

尾纤:一端是端接好的连接器，一端是光纤（好像跳线剪断一头）；作用是熔接，光缆敷设好后，一端需要连接在光纤连接器上，所以将光缆的末端和尾纤的没有头的一端溶解起来，这样光缆就有了连接器，可以与设备相连。

跳纤:两端都是端接好的连接器，好像两根尾纤连在一起，作用是直接连接设备的端口。

光纤:由玻璃制成，用来传输光信号，分为多模、单模等（现在也有塑料光纤但应用不普遍）。

光缆:由光纤、光纤外皮、抗拉层、最外层外皮组成，光纤是光缆的一部分，光缆是包含一套整体的结构。

两头都有衔接器的光纤叫光纤跳线，常见的光纤跳线有单模光纤跳线和多模光纤跳线。

单模光纤跳线多用黄色来表示，传输距离较长，多模光纤跳线多用橙色来表示，传输距离较短。

除此之外，按接口类型来分，光纤跳线还分为FC光纤跳线、SC光纤跳线、ST光纤跳线、PC光纤跳线、APC光纤跳线、LC光纤跳线、D4光纤跳线、DIN光纤跳线、MU光纤跳线、MT光纤跳线等。

光纤跳线长度的规格普通有0.5m、1m、2m、3m、5m、10m等。

尾纤又叫猪尾线，只需一端有衔接头，而另一端是一根光缆纤芯的断头，经过熔接与其他光缆纤芯相连，常呈如今光纤终端盒内，用于衔接光缆与光纤收发器(之间还用到耦合器、跳线等)。

尾纤分为多模尾纤和单模尾纤。

多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。

单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。

尾纤的作用主要是用于衔接光纤两端的接头，尾纤一端跟光纤接头熔接，另一端经过特殊的接头(ST、SC、LC、MTRJ)跟光纤收发器或光纤模块相连，构成光数据传输通路。

其中ST接头普通都是先用耦合器转接，再衔接到光纤收发器或光纤模块上。

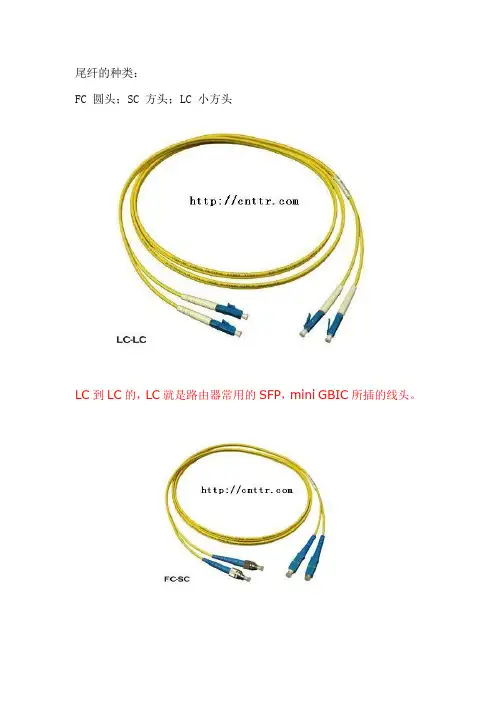

尾纤的种类：FC 圆头；SC 方头；LC 小方头LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的SC到LC，一头GBIC,另一头MINI-GBIC尾纤接头型号的含义在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号。

“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头。

“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等。

“/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。

尾纤头带倾角可使反射光不沿原路径返回。

一般数字信号一般不存在此问题。

SC/FC或SC/FC只是表示光跳线(尾纤或光纤连接器)的一头1.FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝.FC在后面表明接头的对接方式为平面对接.2.PC是Physical Connection的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。

sc尾纤参数
SC尾纤参数是指SC（Subscriber Connector）光纤连接器的相
关参数。

SC光纤连接器是一种常见的光纤连接器类型，用于
单模和多模光纤的连接。

常见的SC尾纤参数包括以下几个方面：
1. 光纤类型：SC尾纤可用于连接单模光纤（9/125μm）和多
模光纤（50/125μm或62.5/125μm）。

不同类型的光纤具有不
同的传输特性，因此需要选择相应的SC尾纤。

2. 插损：插损是衡量连接器连接时产生的信号损耗的参数。

通常以分贝（dB）为单位，要求插损尽量小，一般不超过0.3dB。

3. 反射损耗：反射损耗是衡量连接器连接时产生的信号反射的参数。

通常以分贝（dB）为单位，要求反射损耗较小，一般
不超过-45dB。

4. 高温性能：SC尾纤的高温性能指在高温环境下保持良好的
连接性能。

一般要求在高温条件下，插损和反射损耗的变化较小。

5. 机械性能：SC尾纤需要具备良好的机械强度和耐用性，能
够承受连接和拆除次数的增加而不影响连接性能。

6. 连接方式：SC连接器一般采用推拉式连接，具有快速连接
和拆除的优点，适用于高频率的连接和断开操作。

以上就是SC尾纤的一些常见参数，根据具体的应用需求和环境条件，可以选择相应的SC尾纤产品。

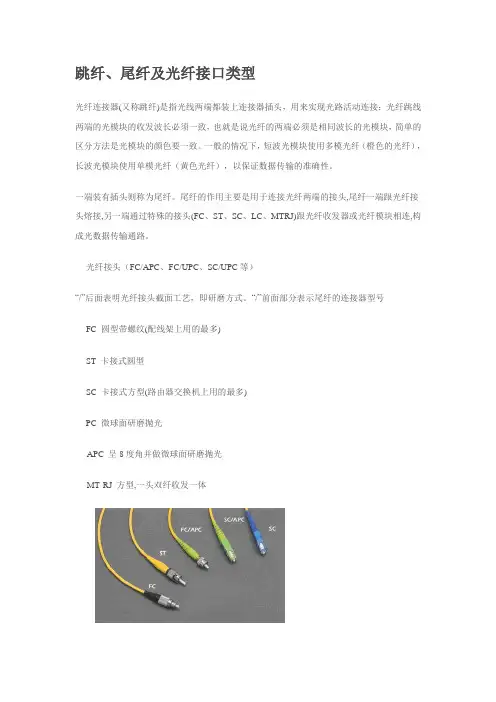

跳纤、尾纤及光纤接口类型
光纤连接器(又称跳纤)是指光线两端都装上连接器插头，用来实现光路活动连接；光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

一端装有插头则称为尾纤。

尾纤的作用主要是用于连接光纤两端的接头,尾纤一端跟光纤接头熔接,另一端通过特殊的接头(FC、ST、SC、LC、MTRJ)跟光纤收发器或光纤模块相连,构成光数据传输通路。

光纤接头（FC/APC、FC/UPC、SC/UPC等）
“/”后面表明光纤接头截面工艺，即研磨方式。

“/”前面部分表示尾纤的连接器型号
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体。

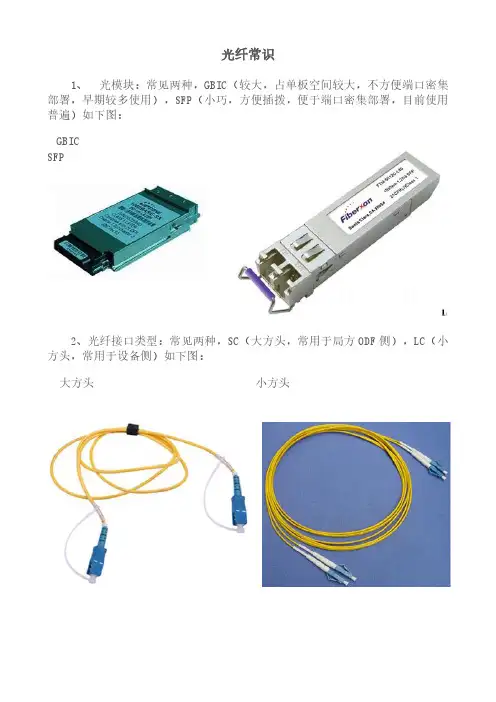

光纤常识1、光模块：常见两种，GBIC（较大，占单板空间较大，不方便端口密集部署，早期较多使用），SFP（小巧，方便插拨，便于端口密集部署，目前使用普遍）如下图：GBICSFP2、光纤接口类型：常见两种，SC（大方头，常用于局方ODF侧），LC（小方头，常用于设备侧）如下图：大方头小方头其它的接口类型如下图：3、光跳纤：指由于组网的需要，尾纤的两头需要不同的接头时就需要跳纤。

常见的有LC/SC。

如下图：4、单模光纤和多模光纤及对应光接口：单模光纤通常用于长距离传输，多模光纤用于短距离传输。

多模光口的中心波长850nm，单模光口的中心波长通常有两种，1310nm（用于中距长距传输）和1550nm（用于长距超长距传输）5、工程中的注意事项：未使用的光接口要关闭发射端，处于shutdown状态。

单模口近距离尾纤互连，要添加衰减量和接口类型都合适的光衰，否则会烧坏接口。

光衰如下图：整个光路上的任何部分光纤转弯半径不能小于4cm，否则会使用光信号衰减严重甚至无法导通。

未连接到光口的尾纤接头一定要安装保护帽，防止灰尘附着，下次使用时光路不通。

正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度3－5dBm。

法兰盘引入的光功率衰减：每个接插件衰减应该小于0.3dBm。

光纤距离引入的光功率衰减：每公里光纤衰减应该小于0.8dBm。

单模口互连使用单模光纤，多模口互连使用多模光纤。

无论是路由设备之间还是路由设备与传输设备之间，都要求直连口中心波长一致，不能一端是1310nm、另一端是1550nm。

6、工程中的光路打环测试：一个光模块有两个接口，使用一对尾纤。

Tx（发送口），Rx（接收口）设备侧端口只要能够收到对端发过来的光，端口指示灯就会正常点亮，而不管对端是否收到自己的发光。

所以工程中为定位点到点间的导通故障常使用“打环”测试法。

案例：设备A的G1/0/0光口使用一对尾纤连接到局方ODF架，ODF架再使用一对尾纤和设备B的G1/0/0光口相连。

单头光纤和双头光纤尾纤原理
单头光纤尾纤和双头光纤尾纤的工作原理有所不同。

单头光纤尾纤是一种用于光缆连接的器件，它将发送端的光信号转换为光纤中的信号，并通过尾纤传输到接收端。

单头光纤尾纤中的光信号只能从一端进入，从另一端传出，因此称为单头光纤尾纤。

它通常由光纤和尾纤两个部分组成，光纤用于传输光信号，而尾纤则连接在光纤端口上，完成连接和分配光信号的功能。

在单头光纤尾纤中，主要使用单模光纤进行数据传输，因为单模光纤能够更好地传输数据，并且传输距离更长。

双头光纤尾纤通常包含两根光纤，每根光纤都可以作为输入或输出。

在原理上，双头光纤尾纤主要是为了同时进行接收和发送光信号而设计的。

例如，它可以同时接收和发送语音和数据信号。

由于它具备两个端口，因此可以同时连接两个设备或光缆，实现双向通信。

总的来说，单头光纤尾纤主要用于单向的光信号传输，而双头光纤尾纤则可以用于双向的通信或更复杂的光网络应用。

希望上述内容为您提供参考，如果想要了解更多相关信息，请查询相关专业书籍或咨询专业人士。
