离心泵单机试运转
一. 试运转前确认：
1.主机及附属设备的就位、找平、找正、检查及调整等安装工作全部结束；
并有齐全的安装记录。
2.电气系统、仪表系统安装工作全部结束。
3.二次灌浆达到设计强度，基础抹面工作应结束。
4.与运转有关的各工艺管道及设备具备投用条件。
5.与运转有关的进出口阀，排放阀，过滤器已满足运行要求。
6.保温及防腐等工作已基本结束（有碍试运转检查的部位除外）。
7.与设备运转有关的水、气、热媒等系统已满足运行要求。
8.各系统在工作压力下，应不泄漏、不互窜，保持畅通。
二. 试运转前准备工作：
1.在有关人员参加下，审查安装记录。
2.审核试运转方案。
3.检查试运转现场；试运转现场，应备有必要的消防设施和防护用具。
4.设备上不利于安全操作的外露转动部位应安装安全罩。
5.关闭泵进出口阀。
6.清洗泵前、泵后过滤器。
7.容器内充注试车介质，达到工艺要求的液位。
8.设备的润滑油系统必须冲洗干净。
9.各注油点的润滑油（脂）规格、油量应符合设计要求。
10.润滑油加入系统时，必须用100μ精度的滤网过滤。
11.密封系统应按设备供货商的规定冲洗干净。
12.电气系统、仪表控制系统及安全保护联锁等设施操作灵敏可靠，满足运
行要求。
三. 试运转
1.机、电、仪、操各一人到现场参与试运转。
2.启动前，再次检查确认：
1)盘车转动灵活，无异常现象；
2)润滑油量；
3)检查各同心度是否在要求的范围值内；
4)各附属系统（水、气、热媒等）是否运行；
5)密封冷却、冲洗系统已开启运行；
3.电机单机试运转须按有关的技术要求进行；确认转向。
4.无特殊规定时，一般以水为试运转介质。
5.选用水试运转介质时，必须注意：工作介质的密度小于水时，应计算出
以水进行试运转所需的功率，此功率不得超过额定值。若超过额定功率
时，应调整试运转参数或采用规定的介质进行试运转。
6.系统不允许含水时（如热媒系统），决不可以用水为试运转介质。
7.已具备条件时，以本系统工艺物料试运转。
8.如设备是在高温条件下工作的，且用高温介质试运转，则必须确认：
1)启动前必须按设备技要求进行预热；
2)与设备连接的高温管道螺栓，应按《工业管道工程施工及验收规范》
金属管道篇（GBJ235－82）中的有关规定进行热紧；
3)在设备预热达到工艺温度后，再一次检查各同心度是否在要求的范
围值内，如果不在范围值内，则必须在工艺温度下重新找正；
9.试车步骤
1)打开进出口压力表根部阀；
2)打开泵进口阀；
3)缓慢打开泵出口阀；观察出口压力；（液柱压力）
4)缓慢打开泵出口管的高点排气阀，排除管道内气体；
5)待排气阀有许多介质流出时，关闭排气阀；
6)关闭泵出口阀；
7)现场启动泵；（保持与控制室的联系）
8)观察出口压力，如出口压力太低或压力大范围波动，则必须停泵，
重新排除管道内气体；
9)如出口压力正常，缓慢打开泵出口阀，同时与控制室联系，达到额
定流量（或电机电流接近额定值）时，则出口阀开到此为止；
10)一般在额定负荷下，运转≥4小时；
10.试运转重点检查项目：
1)压力和流量是否符合设计范围；
2)检查电机的电压、电流及温升等不应超过规定值；
3)有无异常噪音、声响等现象；
4)各连接密封点有无跑、冒、滴、漏现象。
5)轴承温度应符合设备的技术规定，若无规定，滚动轴承的温升应不
超过 40 ℃，最高温度不应超过 75 ℃；
6)检查其他主要部位的温度及各系统的压力等参数，是否在规定范围
内；
7)
量。
8)检查设备各紧固部位有无松动现象；
9)如有上述的异常现象出现，应立即停机检查、处理；
四. 试运转结束工作：
1.断开并锁定动力电源。
2.卸掉各系统中的压力及负荷（包括密封冷却、冲洗系统）。
3.检查各紧固部件。
4.拆除临时管道及设备（或设施），将正式管道复位安装。
5.在低温环境时（冬天），泵用水试运转结束后，必须进行干燥处理。（包
括密封冷却、冲洗系统）
6.整理试运转记录。
7.对于已具备试运转条件的设备，若由于某些原因，仍不能进行单机试运
转或联动运转时，可根据存放时间的长短制定出具体的维护及保管措施。
编制：审核：批准：宁夏XX 工程 机 电 设 备 单 机 调 试 方 XX有限公司 XX工程项目部
、工程简介 二、方案编制依据 三、主要工作内容 四、试运程序及试运设备清单 五、试运转 六、安全措施 七、工机具及专业人员配备计划 八、质量保证措施 九、附件：目录 10
、工程简介 X工程X机电相关设备安装 、方案编制依据 1. 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2. 《起重设备安装工程施工和验收规范》GB50278-98 3. 《机械设备安装工程施工及验收通用规范》GB50231-2009 4. 《压缩机风机泵安装工程施工及验收规范》GB50275-2010 5.设计院图纸，业主要求及产品说明书
主要工作内容 F表设备的安装及单机试运行，不包括各系统之间的联动调试。
四、试运程序及试运设备清单 1、试运程序 设备试运前检查f系统检查f部分设备加注油、脂f电机检查及旋转方向确认f电机2-4小时单试f带负荷4-8小时试运f办理验收交接手续。 备注: 1）确认设备厂家说明书，明确调试要求后方进行整体试运行； 2）电动机试运行合格后，由厂家复查轴承同轴度，确保运行时无摩擦。 2、试运行单机设备性能一览表，见附页。 五、试运转 一）单机试运转的条件1、试运设备及附属装置均已全部安装完毕，且各类记录资料齐全，并经有关各方验收合格。 2、机械设备的整体安装水平度已调整至允许的范围，设备零部件相关水平度由厂家进行调整。 3、基础混凝土及二次灌浆层达到设计强度。 4、转动机械由设备厂家加好符合要求的润滑油、脂、油位正常。 5、工业水系统已装好并具有可靠的水源且经反复冲洗干净达到试运条件。 6、各有关的手动阀门，经检查调试试验，动作灵活，可靠，并标明名称及开闭方向。 7、设备及仪器仪表清理擦拭干净并标注正确名称。 8、需要的能源、介质、材料、工机具、检测仪器、安全防护设施及用具等，应符合试运要求。 9、设备及周围环境清扫干净。 10、参加试运的人员应全部到位，并已熟悉机械设备的有关技术文件，并切实掌握试运转的有关操作的技术要求。 11、电动机经过单独空负荷试运行合格，旋转方向正确。 12、检查各转动设备，用手盘动转子检查，应灵活，无卡滞现象，设备内应无摩擦和卡涩等异常现象。 13、试车现场应配有消防器材。 14、可能对人身或机械设备造成损伤的部位，必须采取的安全设施和安全防护装置均已设置完毕，并符合有关标准的规定。
离心泵操作规程 ?一、启动前的准备工作： 1·开车前检查泵的出入口管线阀门，压力表接头，有无泄漏，冷却水是否畅通，地脚螺丝及其它连接处有无松动。（高温油泵一定要先检查冷却水阀是否打开投用，否则机封会因温度过高而损坏，泵体也可能会受损） 2·按规定向轴承箱加入润滑油，油面在油标1/2～2/3处。清理泵体机座地面环境卫生。（无润滑油开车后果可想而知，轴承将烧损） 3·盘车检查转子是否轻松灵活，泵体内是否有金属碰撞的声音。（启泵前一定要盘车灵活，否则强制启动会引起机泵损坏、电机跳闸甚至烧损） 4·全开冷却水出入口阀门。（这一条多余，因为1.已说明了） 5·检查排水地漏使其畅通无阻。。（这一条是锦上添花的事，不是必要条件）6·开泵入口阀使液体充满泵体，适当地打开出口放空阀，排出泵内空气后，关闭放空阀。（这一条有点牵强，因为一般的出口没有放空阀，只有压力表接口处排气，但也危险）通常的做法是先开入口阀，再开暖泵阀升温，最后开一下出口阀后再关闭，这样即使泵内还有一部分气，但已不会影响泵的正常启动了） ?二、离心泵的启动 1·泵入口阀全开，启动电机，全面检查泵的运转情况。 2·检查电机和泵的旋转方向是否一致。（电机检修后的泵一定要检修此项，也很容易忽略而闹出笑话来） 3·当泵出口压力高于操作压力时，逐渐开大出口阀，控制好泵的流量压力。（出口全关启动泵是离心泵最标准的做法，主要目的是流量为0时轴功率最低，从而降低了泵的启动电流） 4·检查电机电流是否在额定值，超负荷时，应停车检查。（这是检查泵运行是否正常的一个重要指标） 在启动完后其实还需要检查电机、泵是否有杂音、是否异常振动，是否有泄漏等后才能离开， ?三、离心泵的维护： 1、离心泵在开泵前必须先盘车，检查盘根或机械密封处，是否填压过紧或有其他异 常现象。检查润滑油系统油路是否畅通，轴承箱油面不得低于油箱液面高度的2/3。 打开冷却水保持畅通无限，打开入口阀检查个密封点泄漏情况，检查对轮螺丝是否紧固，对轮罩是否完好。 2、正常运转时，应随时检查轴承温度。滑动轴承正常温度一般在65度以下。严密 注意盘根及机械密封情况，应经常检查震动情况及转子部分响声，听听是否有杂音。 3、热油泵启动前一定要利用热油通过泵体进行预热暖和。预热标准是：泵壳温度不 得低于入口温度60——80摄氏度，预热升温速度每小时不大于50度，以免温差过大损坏设备。 4、不得采取关入口阀的办法来控制流量，避免造成叶轮和其他机件损坏。 5、停用泵的检修必须按规定办理工作标票，并将出入口阀门关闭，放净泵体内的存 油，方准拆卸。 6、重油泵严禁电盘车，因泵体内存油粘稠，凝固而盘不动车时，应先用蒸汽将存油 暖化后再盘车，启动。 7、离心泵严禁带负荷启动，以免电机超电流烧坏。
新建汽油脱硫装置机泵单机试运方案 加氢一车间 二零一三年九月十日
一.单试前的准备及条件 1.1单试前的准备 1.各润滑部分按规定加注合格的润滑剂。 2.润滑脂按规定的型号加注，对于二级电机加注轴承室的一半，四级 电机加注到轴承室的三分之二。 3.润滑油加注应不小于120目的过滤网。 4.试运转前轴承箱的呼吸阀应畅通，以免试运转时轴承过热或润滑油 沿轴封泄漏。 5.泵入口必须加过滤网，过滤网有效面积不小于泵入口截面积的2倍。 2.2试运转应具备的条件 1.确认审批试运方案； 2.设备及其附属装置、管路等均应全部施工完毕，施工记录及资料齐 全； 3.检查确认设备无零件短缺现象，全面检查各连接螺栓紧固是否完 好，并进行必要的紧固； 4.检查试运所需的各种机具（如电压表，电流表，测温仪、压力表等）； 5.清理试运现场，周围环境应整洁，便于操作、维护； 6.工艺系统试压完毕，管道冲洗干净； 7.电气、仪表施工完毕，检查合格； 8.试运所用的容器及设备封闭完成，具备上水条件。有充足水源，以 便为试运系统提供介质；泵试车要用临时水源，可考虑多个临时水 源，以便试车时根据当时的条件灵活选择。由于在编制本方案时该 项目的设计还未最终完成，因此，管道/设备的清洗、水源引入口、排放口等的选择应根据现场情况作适当调整。 9.设备所需循环冷却水系统冲洗完毕、畅通，具备使用条件； 10.成立电气、仪表、设备等专业人员参加的试运小组，与甲方试运小 组相协调； 11.试运前要求各专业的施工项目达到确认的条件，并得到技术负责 人的批准后方可试运。 12.工艺管线人员确认循环流程无误，排水渠畅通、介质引入工程结
离心泵操作规程 欧阳光明（2021.03.07） 一、泵的结构说明 主要零部件：泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件。 泵的旋转方向：从驱动端看，按顺时针方向旋转 二、泵的启动顺序 1、检查泵的悬架体储油室之油位，控制在油位计中心线2毫米处左右的位置上。 2、检查电机转动方向是否正确，严禁反转。 3、有手转动联轴器，感觉松且轻重均匀，并注意辨别泵内有无摩擦声和异物滚动等杂音，如有则应设法排除，并将联轴器的防护罩安装好。 4、泵的安装位置低于液面时，启动前应打开吸入管路的闸阀，使液体充满泵内；如泵的安装位置高于液面时，启动前要灌泵或抽真空，使泵内和入管内充满液体，排净泵内空气。 5、打开入口阀门，关闭出口管路闸阀，起动电机（最好先点动，确认泵转动方向正确后才正式运行），开进出口压力表，在慢慢打开出口管路闸阀到所需位置。 6、要经常检查泵和电机的温升情况，轴承的温升不大于35℃，极限温度不应大于75℃。
7、注意悬架体储油室油位的变化，经常控制在规定范围内。为了保持油的清洁和良好的润滑，应根据现场使用的实际情况，定期更换新油。一般情况，每运转1500ｈｒ后，要全部更化新油一次。 8、在运转过程中，发现有不正常的声音或其他故障时，应立即停车检查，待排除故障后才能继续运转。 9、绝不允许用吸入管路上的闸阀来调节流量，以免产生汽蚀。 10、泵一般不宜在低于30%设计流量下长期运转，如果必须在该条件下使用时，应在出口管路上安装旁通管，使泵的流量达到规定使用的范围。 三、换泵程序 3.1、切换的泵要做好开泵前的检查和准备工 作。 3.2、按正常开泵程序启动备泵。 3.3、待切换的泵压力、流量正常后，停被切换泵。 四、停车 4.1、慢慢关闭出口管路闸阀，停止电机。 4.2、关闭出口压力（真空）计，灌注情况还要关闭吸入管路闸阀。如果密封采用外部引液时，还要关闭外引液阀门。 4.3、如环境低于液体凝固点时，，要放净泵内的液体，以防冻裂。 4.4、长时间停止使用的泵，除将泵内的腐蚀性液体放净外，还要用清水冲洗干净。尤其是密封室要认真冲洗干净，最好是将泵拆下清洁后重新安装好，并将泵的进出口封闭后妥善保管。
离心泵单机试运转 一. 试运转前确认： 1.主机及附属设备的就位、找平、找正、检查及调整等安装工作全部结束； 并有齐全的安装记录。 2.电气系统、仪表系统安装工作全部结束。 3.二次灌浆达到设计强度，基础抹面工作应结束。 4.与运转有关的各工艺管道及设备具备投用条件。 5.与运转有关的进出口阀，排放阀，过滤器已满足运行要求。 6.保温及防腐等工作已基本结束（有碍试运转检查的部位除外）。 7.与设备运转有关的水、气、热媒等系统已满足运行要求。 8.各系统在工作压力下，应不泄漏、不互窜，保持畅通。 二. 试运转前准备工作： 1.在有关人员参加下，审查安装记录。 2.审核试运转方案。 3.检查试运转现场；试运转现场，应备有必要的消防设施和防护用具。 4.设备上不利于安全操作的外露转动部位应安装安全罩。 5.关闭泵进出口阀。 6.清洗泵前、泵后过滤器。 7.容器内充注试车介质，达到工艺要求的液位。 8.设备的润滑油系统必须冲洗干净。 9.各注油点的润滑油（脂）规格、油量应符合设计要求。 10.润滑油加入系统时，必须用100μ精度的滤网过滤。 11.密封系统应按设备供货商的规定冲洗干净。 12.电气系统、仪表控制系统及安全保护联锁等设施操作灵敏可靠，满足运 行要求。 三. 试运转 1.机、电、仪、操各一人到现场参与试运转。 2.启动前，再次检查确认： 1)盘车转动灵活，无异常现象； 2)润滑油量； 3)检查各同心度是否在要求的范围值内； 4)各附属系统（水、气、热媒等）是否运行； 5)密封冷却、冲洗系统已开启运行； 3.电机单机试运转须按有关的技术要求进行；确认转向。 4.无特殊规定时，一般以水为试运转介质。 5.选用水试运转介质时，必须注意：工作介质的密度小于水时，应计算出 以水进行试运转所需的功率，此功率不得超过额定值。若超过额定功率 时，应调整试运转参数或采用规定的介质进行试运转。 6.系统不允许含水时（如热媒系统），决不可以用水为试运转介质。 7.已具备条件时，以本系统工艺物料试运转。 8.如设备是在高温条件下工作的，且用高温介质试运转，则必须确认： 1)启动前必须按设备技要求进行预热；
一、试验准备 1、准备好试验需要的所有有关的操作及维护手册、备件和专用工具、临时材料及设备。 2、检查和清洁设备，清除管道和构筑物中的杂物。 3、依照厂商说明润滑设备。 4、在手动位置检查电机转动方向是否正确。 5、在手动位置操作阀门全开全闭，检查并设定限位开关位置是否有阻碍情况。 6、检查用电设备的供电电压是否正常。 7、检查所有设备的控制回路。 8、制定相应的试验、试车计划，准备相应的测试表格。并报请建设单位、监理工程师、厂商代表的批准。 9、单机调试构筑物满水到设计水位。 二、功能试验（空载试验） 1、在建设单位、监理工程师、厂商代表的同意的时间开始试验。 2、在供货商指导下给设备加注润滑油脂。在建设单位、监理工程师都出席的情况下进行功能试验，直到每个独立的系统都能按有关方面规定的时间连续正常运行，达到生产厂商关于设备安装及调节的要求为止。并以书面形式表明所有的设备系统都可以正常运转使用，系统及子系统都能实现其预定的功能。
3、空载试验首先保证电气设备的正常运行，并对设备的振动、响声、工作电流、电压、转速、温度、润滑冷却系统进行监视和测量，作好记录。 4、试验直到每个独立的系统都能按有关方面规定的时间连续正常运行，达到生产厂商关于设备安装及调节的要求为止。并以书面形式表明所有的设备系统都可以正常运转使用，系统及子系统都能实现其预定的功能。 三、单机调试（负载试验） 1、设备或系统符合功能实验要求后，在建设单位、监理工程师、厂商代表的同意的时间，在建设单位、监理工程师都出席的情况下进行荷载调试开始单机调试。 2、池体满水（水源为厂区临时水），确保池体水位满足调试要求。 3、开启设备润滑系统和冷却系统，并随时观察运行状态。 4、在润滑、冷却系统工作正常后，开启设备进行全面试验。试验中要检查核实仪表的标准；工作电流稳定情况；控制环路的功能是否完善；系统功能以及是否有液体泄漏等情况。并以书面形式进行记录。 5、荷载调试直到每台设备正常连续运转规定时间且达到生产厂商关于设备安装及调试的要求为止。 6、单机调试结束后，断开电源和其它动力源；消除压力和负荷，例如放水、放气；检查设备由无异常变化，检查各处紧固件；安装好
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 离心泵操作规程(通用版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
离心泵操作规程(通用版) 1、启机前准备工作：检查离心泵和电机是否完好备用，轴承润滑油脂是否合乎要求，油盒油位是否合适，各部位的螺丝是否松动、缺少，盘泵3-5圈，看转动是否灵活自如，泵内有无杂音，检查联轴器有无偏磨，是否紧固。 2、启机前检查各阀门：泵进口阀门是否全部打开，平衡管阀门、平衡管压力阀门是否打开，将泵轴承、盘根盒的冷却水阀门打开，并控制好流量，检查泵出口阀门是否关闭，泵回流阀门是否关闭，打开泵出口放空阀门，将泵内空气放净，随后立即关闭。 3、启动操作：1）启动前泵工、电工（高压离心泵）必须联系配合好，并让其他人员注意安全，以免发生危险。2）按下启动按钮，注意电流变化情况。3）观察泵压升至泵最大压力时的情况，将出口阀门慢慢打开，保持泵压平稳。4）启动后，必须按照听、看、摸、
想、闻的方法，对机泵进行全面检查，如发现异常情况，立即停泵检查并排除。 4、倒泵操作：1）按启动前的检查和启动操作步骤启动备用泵。2）待备用泵启动后，慢关应停泵阀门，同时慢开备用泵出口阀门，使干线压力波动控制在规定范围以内，按要求停应停阀门。 5、停泵操作：1）将泵出口阀门慢慢关闭。2）注意干线压力，保持干压稳定。3）按停止按钮停泵。 6、巡回检查时应注意：1）检查泵供液。2）检查润滑，看润滑油液面是否合适。3）检查冷却水情况，水压要求在规定范围内。4）检查调整盘根漏失、漏失量是否在规定范围内，盘根盒的温度不得超过70℃。5）各仪表指示是否正常。6）检查各部管路阀门是否有漏失现象，特别注意吸入管路不准进气，以免影响泵正常工作。7）滑动轴承温度不得超过70℃，滚动轴承温度不得超过80℃。8）检查机泵振动不超标准。9）流量计投入运行，观察其流量。 云博创意设计 MzYunBo Creative Design Co., Ltd.
设备调试方案 一，项目试运行程序与责任分工 （一）试运行的阶段 1，试运行目的。是检验单台机器和生产装置的制造、安装质量、机械性能或系统的综合性能，能否达到生产出合格产品的要求。 2，试运行阶段的划分。分为单机试运行、联动试运行、负荷试运行等阶段。前一阶段试运行是后一阶段的准备，后一阶段的试运行必须在前一阶段完成后进行。 1）单机试运行。指现场安装的驱动装置的空负荷运转或单台机器以空气、水等代设计的工作介质进行的模拟负荷试运行。单机试运行属于工程施工安装阶段的工作内容。但确因受介质限制或必须带负荷才能运转而不能进行单机试运行的单台设备，按规定办理批准手续后，可留待负荷试运行阶段一并进行。 2）联动试运行。指对试运行范围内的机器、设备、管道、电气、自动控制系统等，在各自达到试运行标准后，以水、空气作为介质进行的模拟运行。联动试运行适于成套设备系统的大型工程。 3）负荷试运行。是指对指定的整个装置按设计文件规定的介质打通生产流程，进行指定装置的首发衔接的试运行，以检验其除生产产量指标外的全部性能，并生产出合格产品。负荷试运行是试运行的最终阶段，自装置接受原料开始至生产出合格新产品、生产考核结束为止。（二）试运行责任分工及参加单位 1，单机试运行责任分工及参加单位 （1）单机试运行由施工单位负责。 （2）参加单位：施工单位、监理单位、设计单位、建设单位、重要机械设备的生产厂家。2，联运试运行责任分工及参加单位 （1）由建设单位（业主）组织、指挥。建设单位工作内容包括：负责及时提供各种资源，编制联动试运行方案，选用和组织试运行操作操作人员，实施试运行操作。 （2）联运试运行参加单位：建设单位、生产单位、施工单位以及总承包单位、设计单位、监理单位、重要机械设备的生产厂家。 （3）施工单位工作内容。包括：负责岗位操作的监护，处理试运行过程中机器、设备、管道、电气、自动控制等系统出现的问题并进行技术指导。 3，负荷试运行责任分工及参加单位 （1）由建设单位负责组织、协调和指挥。 （2）除合同另有规定外，负荷试运行方案由建设单位组织生产部门和设计单位、总承包，施工单位共同编制，由生产部门负责指挥和操作。 二、项目单机试运行前应具备的条件 1，机械设备及其附属装置、管线已按设计文件的内容和有关规范的质量标准全部安装完毕，包括： （1）安装水平已调整至允许范围。 （2）与安装有关的几何精度经检验合格。 2,提供了相关资料和文件： （1）各种产品的合格证书或复验报告。 （2）施工记录、隐蔽工程记录和各种检验、试验合格文件。 （3）与单机试运行相关的电气和仪表调校合格资料等。
离心泵操作步骤
化工离心泵的工作原理 电动机通过泵轴带动叶轮高速旋转，叶轮间的液体随之旋转。由于离心力的作用，液体从叶轮中间甩向叶轮边缘，液体的动能增加。当液体进入泵壳后，由于蜗型泵壳的流道逐渐增大，液体的流速逐渐降低，其中一部分动能转变为静压能，从而以较高的压强被压出。当泵内液体从叶轮中间被甩向叶轮边缘时，在叶轮中心形成了没有液体的局部真空，造成了储槽液面处与叶轮中心的压强差，在这个压强差的作用下，液体便沿吸入管连续不断的被吸入到叶轮中心，补充排出的液体。只要叶轮连续旋转，液体便不断的被吸入排出。 1化工离心泵启动步骤 1.1检查油位、油质，注意连轴器螺栓及地脚螺栓是否松动。 1.2将出口阀关闭后，全开进口阀，引液入泵体，注意排气并盘车。 1.3打开出口压力表根部阀，检查并打开泵休保护阀。 1.4打开泵机封冷却水，调节其压力在说明书要求的范围内。 1.5启动泵缓慢打开出口阀送液，并检查泵运行情况。 2化工离心泵停止步骤 2.1关泵出口阀。 2.2按停车电钮。 2.3关闭机封冷却水。（冬天为防冻，不允许关闭） 2.4关闭进口阀。及时冲洗泵的进出口管线。 3化工离心泵切换步骤 3.1按开车步骤先将备用泵启动送液。 3.2按停车步骤再将原运行设备停下。 4化工离心泵运行中注意事项 4.1泵的流量扬程是否稳定并符合要求、电流是否稳定。 4.2机组是否有异常声响，振动是否过大。 4.3轴封是否泄漏。
4.4轴承温升35℃，最高温度不得大于90℃。 5启动离心泵前为什么要关闭出口阀 为防止过压引起电流过高，对电动机有过高电流的保护作用。因为电动机启动电流是正常运转时的5-7倍。为了减少启动电流保护电机，以防止电机烧坏，启动时必须关闭出口阀门。但是注意关闭时间不能超过2-3分钟以防止泵内产生汽化。 6化工离心泵不打液的原因及处理 7化工离心泵振动大、有杂音的原因及处理 8化工离心泵流量小或扬程低的原因及处理
单机调试方案 1、试验准备 一般准备工作 准备好试验需要的所有有关的操作及维护手册、备件和专用工具、临时材料及设备，确保安全防护设施齐全可靠。 检查和清洁设备，清除管道和构筑物中的杂物。 依照厂商说明润滑设备。 在手动位置检查电机转动方向是否正确。 在手动位置操作阀门全开全闭，检查并设定限位开关位置是否有阻碍情况。 检查用电设备的供电电压是否正常。 检查所有设备的控制回路。 制定相应的试验、试车计划，准备相应的测试表格。并报请建设单位、监理工程师、厂商代表的批准。 单机调试构筑物满水到设计水位。 清水联动试车运行准备工作 成立试运行指挥小组，组织以设备安装、电气、仪表技术工种为骨干的试运行值班队伍。并对所有人员进行培训，使其了解设备结构、性能，掌握操作程序和方法，具有安全知识和事故应急处理能力，熟悉自己的岗位职责，持证上岗。 编写切实可行的清水联动试运行方案并经建设单位、监理工程师审批通过。调试内容包括：准备工作、调试内容、调试步骤、操作方式、人员及岗位配置、可能的应急措施等。 对整体工程（包括机械设备、电气、仪表、管线等）进行全面检查。对全厂的闸门做完漏水量检查。 根据设计水位先将参与试运行管路及池体满水至设计水位。 试运行临时水源配合试运行的临时管网、临时泵施工完毕。 备齐检查试运行中所需的各种测试仪器，制定相应记录表格。 2、功能试验（空载试验） 在建设单位、监理工程师、厂商代表的同意的时间开始试验。
在供货商指导下给设备加注润滑油脂。在建设单位、监理工程师都出席的情况下进行功能试验。开启设备润滑系统和冷却系统，并随时观察运行状态。在润滑、冷却系统工作正常后，开启设备进行全面试验。 空载试验首先保证电气设备的正常运行，并对设备的振动、响声、工作电流、电压、转速、温度、润滑冷却系统进行监视和测量，作好记录。 试验直到每个独立的系统都能按有关方面规定的时间连续正常运行，达到生产厂商关于设备安装及调节的要求为止。并以书面形式表明所有的设备系统都可以正常运转使用，系统及子系统都能实现其预定的功能。 3、单机调试（负载试验） 设备或系统符合功能实验要求后，在建设单位、监理工程师、厂商代表的同意的时间，在建设单位、监理工程师都出席的情况下进行荷载调试开始单机调试。 池体满水（水源为厂区临时水），确保池体水位满足调试要求。 开启设备润滑系统和冷却系统，并随时观察运行状态。 在润滑、冷却系统工作正常后，开启设备进行全面试验。试验中要检查核实仪表的标准；工作电流稳定情况；控制环路的功能是否完善；系统功能以及是否有液体泄漏等情况。并以书面形式进行记录。 荷载调试直到每台设备正常连续运转规定时间且达到生产厂商关于设备安装及调试的要求为止。 单机调试结束后，断开电源和其它动力源；消除压力和负荷，例如放水、放气；检查设备由无异常变化，检查各处紧固件；安装好因调试而预留未装的或调试时拆下的部件和附属装置；整理记录、填写调试报告，清理现场。 4、联动试车运行 联动试车运行条件 联动试车时，厂外管道及泵站具备输水条件，污水处理厂的出水管道已具备向外排水的能力。 单机调试完成，绝大多数的工艺设备通过初步验收。有问题的设备经过检修或更换后已合格。 供电能力已满足联动试车的负荷条件。 电气和自控系统通过单体试车，已达到联动试车条件。 操作、维修人员经过充分的培训，各类操作规程已初步建立，对工艺设备

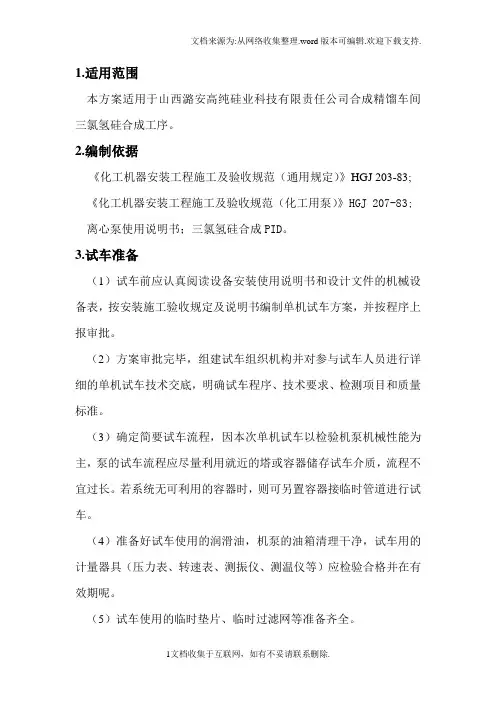

1.适用范围 本方案适用于山西潞安高纯硅业科技有限责任公司合成精馏车间三氯氢硅合成工序。 2.编制依据 《化工机器安装工程施工及验收规范（通用规定）》HGJ 203-83; 《化工机器安装工程施工及验收规范（化工用泵）》HGJ 207-83; 离心泵使用说明书；三氯氢硅合成PID。 3.试车准备 （1）试车前应认真阅读设备安装使用说明书和设计文件的机械设备表，按安装施工验收规定及说明书编制单机试车方案，并按程序上报审批。 （2）方案审批完毕，组建试车组织机构并对参与试车人员进行详细的单机试车技术交底，明确试车程序、技术要求、检测项目和质量标准。 （3）确定简要试车流程，因本次单机试车以检验机泵机械性能为主，泵的试车流程应尽量利用就近的塔或容器储存试车介质，流程不宜过长。若系统无可利用的容器时，则可另置容器接临时管道进行试车。 （4）准备好试车使用的润滑油，机泵的油箱清理干净，试车用的计量器具（压力表、转速表、测振仪、测温仪等）应检验合格并在有效期呢。 （5）试车使用的临时垫片、临时过滤网等准备齐全。
