常用材料及热处理(1)

常见材料热处理方法部份材料热处理方法一、45 钢调质:1. 正常情况下加热温度在 810,840?之间:只要充分奥氏体化，加热温度越低越好。

2. 冷却中应注意的问题:热处理生产中最重要的一环就是冷却，很多热处理缺陷都产生在冷却中。

如:开裂、硬度不足、变形超差、局部有软点等等。

?出炉时不要慌忙，有时为怕不能淬硬而手忙脚乱。

只要不低于Ar3，是不会析出铁素体而影响表面硬度的。

?水温在冷却中相当重要，要严格控制水温不要超过 30?，若超过 30?，析出铁素体将是不可避免的，任你此后将工件冷透，硬度很难高于 300HB。

因此要严格控制水温不要超过 30?。

?工件入水后要不停的在水中移动，以快速破裂蒸汽膜而提高 500?以上的冷却速度，从而避免析出铁素体或珠光体，进而影响工件最终硬度。

?为避免复杂工件开裂，温度低于 300?以下可以出水空冷一会再水冷，当工件温度不超过 150?出水回火。

3. 严格按 45 钢的回火温度回火:一般取中偏下的回火温度，按 HRC=62-T×T/9000 进行计算，并结合每台炉子自身温差及淬火情况进行适当调整。

4. 其它注意事项:?对于小件，特别是 30mm 以下的工件，要注意淬裂的问题。

45 钢仍然可能开裂，在硬度要求不太高时，可以选择油淬。

?除严格按规定的温度回火外，应根据实际淬火情况调整回火参数。

?对于批量较大且要求硬度较高的小件，要特别注意在水中的搅动问题，以增加冷却能力。

否则，返工不可避免。

?选择合适的电炉，确保加热时间不可过长，长时间加热并不利于提高工件硬度。

二、合金结构钢调质:1. 合金结构钢调质:可以参照上面的要求。

应注意的是:由于加入合金元素，C 曲线不同程度右移，甚至改变了形状;提高了珠光体的稳定性，提高了钢的淬透性和淬硬性，淬裂倾向增加。

因此，对相同含碳量来说，各临界点有所升高，加热温度要略高一些，保温时间要适当延长，便于合金碳化物的分解;淬火冷却时要适当缩短水冷时间，增加空冷时间，从而避免开裂。

常用材料热处理工艺完整版热处理工艺是指通过加热、保温和冷却等一系列措施，改变材料的组织结构和性能的一种工艺。

常用材料热处理工艺主要包括退火、正火、淬火和回火等。

1.退火退火是指将材料加热到一定温度，保温一段时间，然后缓慢冷却到室温的过程。

退火能够消除材料内部的应力，改善材料的可加工性和机械性能。

常见的退火工艺有全退火、球化退火和时效退火等。

-全退火全退火是将材料加热到高于临界温度的区域，使组织发生再结晶，然后缓慢冷却到室温。

全退火能够使材料获得良好的塑性和韧性。

-球化退火球化退火是将材料加热到高于临界温度的区域，使组织中的晶粒成球状，然后缓慢冷却。

球化退火能够使材料获得细小均匀的晶粒，提高材料的韧性和延展性。

-时效退火时效退火是将材料加热到一定温度，在保温一定时间后快速冷却。

时效退火能够使材料的晶粒尺寸增大，提高材料的硬度和抗腐蚀性能。

2.正火正火是将材料加热到临界温度并保持一段时间，然后缓慢冷却。

正火能够消除材料内部的应力，使组织细化，提高材料的硬度和韧性。

正火适用于一些低碳钢和合金钢的热处理。

3.淬火淬火是指将材料加热到临界温度以上，保温一段时间，然后迅速冷却到室温。

淬火能够使材料快速形成马氏体组织，并获得高硬度。

淬火适用于一些高碳钢和合金钢的热处理。

4.回火回火是指将淬火处理后的材料加热到一定温度，保温一段时间，然后缓慢冷却。

回火能够使材料的硬度降低，提高材料的韧性和抗脆性。

回火适用于一些淬火处理后需要获得一定韧性的材料。

总结起来，常用材料的热处理工艺包括退火、正火、淬火和回火。

不同的材料和要求会选择不同的热处理工艺，以达到最佳的组织结构和性能。

常用材料热处理工艺参数
常用材料的热处理工艺参数取决于材料的组织性能要求、工艺性能要
求和使用条件等因素。

下面以几种常见的材料为例，介绍一些主要的热处
理工艺参数。

碳钢是一种普遍使用的金属材料，其热处理工艺参数包括淬火温度、
回火温度、保温时间等。

一般来说，碳钢的淬火温度在800℃至900℃之间，回火温度在150℃至500℃之间。

保温时间通常为1小时到3小时。

不锈钢是一类具有良好耐腐蚀性能的材料，其热处理工艺参数包括退
火温度、固溶温度和时效温度。

退火温度一般在800℃至900℃之间，固
溶温度在1000℃至1200℃之间，时效温度在500℃至700℃之间。

保温时
间通常为1小时到5小时。

铝合金是一种轻质高强度的材料，其热处理工艺参数包括固溶温度、
时效温度和时效时间等。

固溶温度一般在480℃至520℃之间，时效温度
在150℃至250℃之间。

时效时间一般为1小时至10小时。

铜合金是一种导电性能良好的材料，其热处理工艺参数包括固溶温度、时效温度和时效时间等。

固溶温度一般在800℃至950℃之间，时效温度
在300℃至550℃之间。

时效时间一般为1小时至10小时。

上述只是对于不同材料几种常见的热处理工艺参数进行了简单的介绍，实际工艺参数还需要根据具体材料的特性和要求进行调整。

同时，热处理
工艺参数的选择也应考虑到工艺设备和生产成本等因素。

在实际应用中，
可以通过试验和实践来确定最佳的热处理工艺参数。

常用材料及零件热处理
3.表面热处理方法特点和应用
表面热处理是通过改变零件表层组织，以获得硬度很高的马氏体，而保留心部韧性和朔性（即表面火），或同时表层的化学成分，以获得耐蚀、耐酸、耐碱性，及表层硬度更高的处理方法。

6.钢的淬透性
不同的钢种，接受淬火的能力不同，淬透层深度愈大，表明该钢种的淬透性愈好。

淬透性大的钢，其力学性能沿截面分布均匀；而淬透性小的钢心部力学性能低。

但全部淬透的工件，通常表面残留拉应力，对工件承受疲劳不利，工件热处理中也易变形开裂。

未淬透工件表面可残留压应力，反而有一定好处。

淬透层深度是指由淬火表面马氏体---50％马氏体+50％珠光体层的深度。

碳钢的淬透性低。

在设计大尺寸零件时，用碳钢正火比用碳钢调质更经济，而效果相似。

直径较大并具有几个台阶的台阶轴，需经调质处理时，考虑到淬透性影响，应先粗车成形，然后调质。

如果以棒料先调质，再车外圆，由于直径大，表面淬透层浅，阶梯轴尺寸较小的部分调质后的组织在粗车时可能被车去，起不到调质作用。

7.几种典型零件热处理示例
机床齿轮等零件常用材料及热处理。

常用材料热处理表面处理1. 引言1.1 热处理的概念热处理是指通过对金属材料进行加热和冷却过程，以改变其结构和性能的方法。

热处理是金属材料加工中非常重要的一环，可以显著提高材料的硬度、强度、韧性和耐磨性等性能，同时也可以改善材料的加工性能和使用寿命。

热处理的原理是通过控制材料的组织结构来控制材料的性能，通过调整材料的晶粒大小、分布和相变来实现这一目的。

在实际生产中，热处理通常包括退火、正火、淬火和回火等工艺，每种工艺都有不同的加热温度、保温时间和冷却速度要求，以实现不同的材料性能要求。

热处理过程中需要严格控制各个参数，以确保获得理想的材料性能。

热处理不仅可以提高材料的整体性能，还可以为表面处理提供基础。

表面处理是指通过改变材料表面的化学、物理性质来增强其表面硬度、耐磨性、耐腐蚀性等性能的方法。

热处理和表面处理往往结合应用，共同提升材料的整体性能。

在工程领域中，热处理和表面处理被广泛应用于各种金属制品的生产和加工过程中。

1.2 表面处理的重要性表面处理作为热处理的重要环节之一，在材料加工领域扮演着至关重要的角色。

通过表面处理，可以改善材料的表面性能，增强其耐磨、耐腐蚀、耐疲劳等性能，延长材料的使用寿命。

表面处理还可以提高材料的工艺加工性能，使其更易加工、更具韧性。

表面处理还可以美化材料的外观，提升产品的市场竞争力。

在今天日益激烈的市场竞争中，产品质量和性能要求越来越高，而表面处理正是满足这些要求的关键技术之一。

通过合理选择表面处理方法，可以使产品具有更好的耐用性和功能性，从而提高产品的附加值和市场竞争力。

表面处理不仅是材料加工领域中的一个重要环节，更是现代制造业中不可或缺的一部分。

通过对表面处理的深入研究和应用，可以进一步推动材料加工技术的发展，推动产品质量的提升，推动整个行业的进步和发展。

2. 正文2.1 热处理常用材料热处理常用材料包括钢、铝、铜、镍等金属材料以及塑料、陶瓷等非金属材料。

钢是最常见的热处理材料之一，通过控制加热和冷却过程可以改变钢的组织和性能，使其具有不同的硬度、强度和耐腐蚀性。

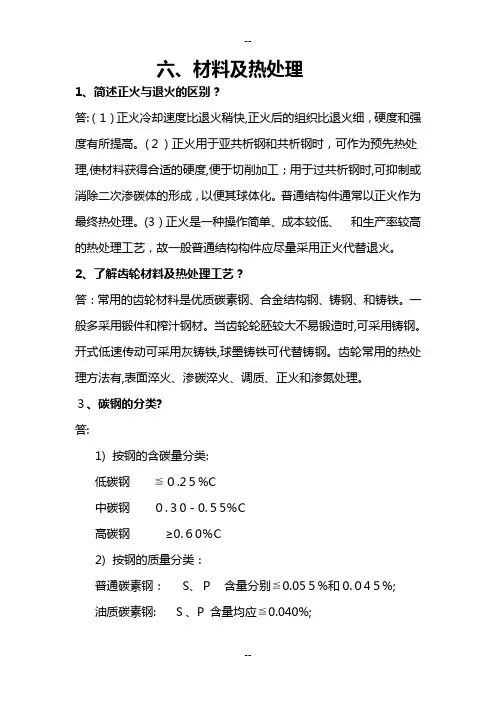

六、材料及热处理1、简述正火与退火的区别？答:（1）正火冷却速度比退火稍快,正火后的组织比退火细，硬度和强度有所提高。

(２）正火用于亚共析钢和共析钢时，可作为预先热处理,使材料获得合适的硬度,便于切削加工；用于过共析钢时,可抑制或消除二次渗碳体的形成，以便其球体化。

普通结构件通常以正火作为最终热处理。

(3）正火是一种操作简单、成本较低、和生产率较高的热处理工艺，故一般普通结构构件应尽量采用正火代替退火。

2、了解齿轮材料及热处理工艺？答：常用的齿轮材料是优质碳素钢、合金结构钢、铸钢、和铸铁。

一般多采用锻件和榨汁钢材。

当齿轮轮胚较大不易锻造时,可采用铸钢。

开式低速传动可采用灰铸铁,球墨铸铁可代替铸钢。

齿轮常用的热处理方法有,表面淬火、渗碳淬火、调质、正火和渗氮处理。

３、碳钢的分类?答:1)按钢的含碳量分类:低碳钢≦０.2５%C中碳钢０.３0－0.５5％C高碳钢≥0.６0％C2)按钢的质量分类：普通碳素钢：S、Ｐ含量分别≦0.05５%和0.０4５%;油质碳素钢: Ｓ、P 含量均应≦0.040%;高级油质碳素钢:S、P 含量分别≦０．030％和0.035%；3)按通途分类：碳素结构钢:主要用于制造各种工程结构和机器零件。

一般属于低碳钢和中碳钢。

碳素工具钢：主要用于制造各种刀具、量具、模具。

一般属于高碳钢。

4、优质碳素结构钢的表示方法?答:1)正常含锰量的优质碳素结构钢:对于含碳量小于０.25%的碳素结构钢，含锰量为0.35-0.６5％；而对于含碳量大于０.25%的碳素结构钢,含锰量为0.5-０．8%,这类钢的平均含碳量用两位数字表示，以0.01%为单位。

如钢号20,表示平均含碳量为0.２0%。

2)较高含锰量的优质碳素结构钢:对于含碳量为0.15－0.60%的碳素结构钢,锰含量为０.７-1.0%；含碳量大于0.60%的碳素结构钢,锰含量为０.9-１．2%。

这类钢的表示方法是在含碳量的两位数字后面副以汉字锰或化学符合“Ｍn”。

常用金属材料及热处理金属材料是一类常用的工程材料，具有良好的导电性、导热性、机械性能和可塑性。

常见的金属材料包括铁、铝、铜、钢、锌等。

铁是一种常用的金属材料，常见的有铸铁和钢。

铸铁具有较高的硬度和脆性，适合用于制造机械零件和汽车零件。

而钢具有较好的韧性和可塑性，广泛应用于建筑、制造业等领域。

铝是一种轻质金属，具有良好的导电性和导热性，常用于航空航天、汽车制造和电子设备等行业。

铝也可以通过热处理来提高其强度和硬度。

铜具有良好的导电性和导热性，广泛用于电子电气、建筑和水管等领域。

铜也可以通过热处理来强化其力学性能。

钢是一种含有铁和碳的合金，具有高强度和韧性。

钢的热处理方法包括退火、淬火和回火，可以使钢具有不同的硬度和韧性，适用于不同的应用领域。

锌是一种蓝白色的金属，具有较好的防腐性和延展性。

常用于镀锌钢管、锌板等工业制品中。

锌也可以进行热处理来提高其力学性能和耐蚀性。

热处理是金属材料加工中的一项重要工艺，通过控制材料的加热和冷却过程，可以改变其组织结构和性能。

常见的热处理方法包括退火、淬火、回火、正火等。

这些热处理方法可以改变金属的硬度、韧性、强度、耐腐蚀性等性能，使金属材料更加符合特定的工程需求。

不同金属材料适用的热处理方法有所不同，需要根据具体材料的组织结构和性能来选择合适的热处理工艺。

总而言之，常见的金属材料如铁、铝、铜、钢、锌等具有广泛的应用领域，热处理可以改变金属材料的性能，使其更符合工程需求。

金属材料在工程领域中广泛应用，其性能常常可以通过热处理来改善。

热处理是一种通过控制材料的加热和冷却过程，使其发生组织和性能上的变化的工艺。

热处理通常分为退火、淬火、回火、正火等几种方式，每种方式都有不同的应用场景和效果。

退火是最基础的热处理方式之一，通过在适当温度下加热材料一段时间后缓慢冷却，以消除材料内部的应力和提高其延展性。

退火使金属材料结构上发生改变，晶粒变大并更加均匀，强度相对降低，但具有较好的塑性和韧性。

常用金属材料及热处理金属是人类社会重要的材料之一，广泛应用于各行各业。

常见的金属材料包括铁、铝、铜、钢等。

在使用金属材料的过程中，为了改善其性能，常常需要对其进行热处理。

下面将介绍一些常用的金属材料和其热处理方法。

1.铁：铁是一种性能优良的金属材料，常用于制作建筑结构、机械零件等。

铁的热处理方法有退火、正火、淬火和回火等。

退火可以降低材料的硬度，提高其塑性和延展性；正火可以提高材料的韧性和强度；淬火可以使材料获得高硬度和耐磨性；回火可以降低材料的脆性，并改善其强度和韧性。

2.铝：铝是一种轻质金属，常用于制造飞机、汽车等产品。

铝的热处理方法有固溶处理、时效硬化等。

固溶处理可以改善铝的强度和塑性；时效硬化可以在固溶处理基础上，进一步提高铝的强度和硬度。

3.铜：铜是一种导电性能优良的金属材料，常用于制造导线、电路板等。

铜的热处理方法有退火、退火软化等。

退火可以消除铜材料中的应力，改善其韧性和延展性；退火软化可以使铜材料变得更加易加工。

4.钢：钢是一种优质的金属材料，常用于制造建筑结构、机械零件等。

钢的热处理方法有退火、正火、淬火和回火等。

不同的钢材在热处理时的温度和时间以及冷却速度等参数都有所差异，可以根据具体需要来选择合适的热处理方法，以获得理想的性能。

此外，还有许多其他金属材料也需要经过热处理来改善其性能，比如镍、锌、锡等。

热处理方法的选择应根据具体的金属材料以及使用要求来确定。

综上所述，金属材料在使用过程中，经常需要进行热处理来改善其性能。

不同的金属材料有不同的热处理方法，通常包括退火、正火、淬火和回火等。

通过热处理可以改变金属材料的组织结构和性能，使其达到更加理想的状态。

热处理技术在金属材料的应用中起着重要的作用，对于提高产品质量和使用寿命具有重要意义。

常见材料热处理方式及目的常见材料热处理1、45（S45C）常见热处理45号钢为优质碳素结构钢，也称为油钢，硬度不高，易于切削加工。

调质处理是其常见热处理方法，包括淬火和高温回火。

淬火温度为840±10℃，水冷后硬度可达55~58HRC，极限可达62HRC；回火温度为600±10℃，出炉后空冷，硬度为20~30HRC。

调质处理后的零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是在交变负荷下工作的连杆、螺栓、齿轮和轴类等。

但表面硬度较低，不耐磨。

可用调质+表面淬火提高零件表面硬度。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2、40Cr（SCr440）常见热处理40Cr为优质碳素合金钢，属于低淬透性调质钢，具有很高的强度、良好的塑性和韧性，即具有良好的综合机械性能。

Cr能增加钢的淬透性，提高钢的强度和回火稳定性。

调质处理是其常见热处理方法，淬火温度为850℃±10℃，油冷后硬度可达45~52HRC；回火温度为520℃±10℃，水、油冷后硬度为32~36HRC。

40Cr钢常用于制造汽车的连杆、螺栓、传动轴及机床的主轴等零件。

不同回火温度可得到不同硬度。

3、T10（SK4）常见热处理T10碳素工具钢强度及耐磨性均较T8和T9高，但热硬性低，淬透性不高且淬火变形大，晶粒细，在淬火加热时不易过热，仍能保持细晶粒组织。

淬火后钢中有未溶的过剩碳化物，所以耐磨性高，用于制造具有锋利刀口和有少许韧性的工具。

淬火+低温回火是其常见热处理方法，淬火温度为780±10℃，保温50min左右或淬透。

先淬如20~40℃的水或5%盐水，冷至250~300℃，转入20~40℃油中冷却至温热，可得到硬度62~65HRC；回火温度为160~180℃，保温1.5~2h，回火后硬度为60~62HRC。

以下是各种钢材的硬度和化学成分：12CrNi3：回火后硬度30-35HRC，主要成分为碳、硅、锰、铬、镍。

材料的热处理
材料的热处理是指通过加热和冷却等一系列工艺对材料进行处理，以改变其结构和性能的方法。

常见的热处理工艺包括退火、淬火、正火和回火等。

下面将对这些热处理工艺进行介绍。

1. 退火：将材料加热到一定温度，然后缓慢冷却，目的是消除材料内部的应力和晶界缺陷，提高材料的塑性和韧性。

退火工艺常用于冷加工后的金属材料，如钢材。

2. 淬火：将材料加热到高温，然后迅速冷却，使材料快速从奥氏体变成马氏体。

这样可以使材料的硬度和强度得到提高，但韧性会减少。

淬火常用于制造刀具、弹簧等需要高硬度和强度的金属材料。

3. 正火：将材料加热到一定温度，然后在空气中冷却，使材料的组织细化，提高材料的韧性。

正火常用于中碳钢和中合金钢等材料的热处理。

4. 回火：将材料先淬火再加热到一定温度，然后冷却。

通过回火可以改变淬火过硬的材料的组织和性能，降低硬度和强度，提高韧性。

回火常用于制造工具和机械零件等材料。

除了上述几种常见的热处理工艺，还有一些特殊的热处理工艺，如表面处理、固溶处理等。

表面处理是指对材料的表面进行加热处理，以形成一层具有特殊功能或特殊性能的表面层，如渗碳、氮化、氧化等。

固溶处理是对某些金属合金进行加热到固溶温度进行溶解处理，然后快速冷却，目的是消除合金中的过饱和相，提高合金的强度和硬度。

总之，材料的热处理是一种重要的金属材料加工工艺，可以通过改变材料的结构和性能，提高材料的塑性、韧性、硬度和强度。

通过选择合适的热处理工艺，可以使材料适应不同的使用要求，延长材料的使用寿命，提高材料的性能。

常用金属材料及热处理知识金属材料是工业生产中最常用的材料，包括钢铁、不锈钢、铝合金、铜合金等。

这些金属材料都具有良好的机械性能、电导性能、导热性能和成形性能，因此在各个行业中得到广泛应用。

下面主要介绍常用金属材料及其热处理知识。

1.钢铁钢铁是最常用的金属材料，包括碳钢和合金钢两种。

碳钢中碳含量较低，一般在0.1%-0.3%之间，适用于一般工程材料的制造；合金钢中包含一定数量的合金元素，如铬、镍、钒等，通过合金元素的添加可以提高钢的硬度、强度和耐磨性能。

热处理：钢的热处理包括退火、正火、淬火、回火等工艺。

退火可以消除应力和改善材料的韧性；正火可以提高材料的硬度和强度；淬火可以使钢材具有高硬度和耐磨性；回火可以降低淬火后的脆性，提高韧性。

2.不锈钢不锈钢是一种具有耐腐蚀性能的铁基合金材料，主要成分为铁、铬、镍等元素。

不锈钢具有良好的耐腐蚀性、耐高温性和良好的机械性能，广泛应用于制造化工设备、食品加工设备、医疗器械等高要求的领域。

热处理：不锈钢的热处理主要包括退火和固溶处理。

退火可以去除不锈钢中的应力，改善材料的硬度和韧性；固溶处理可以提高不锈钢的硬度和强度。

3.铝合金铝合金是一种轻量化的金属材料，具有良好的导热性能、导电性能和可加工性能。

铝合金可以通过添加合金元素如铜、锌、锰等来改变材料的性能，广泛应用于航空航天、汽车制造等领域。

热处理：铝合金的热处理主要包括固溶处理和时效处理。

固溶处理可以提高铝合金的硬度和强度；时效处理可以提高材料的抗拉强度和硬度。

4.铜合金铜合金具有良好的导电性能、导热性能和耐腐蚀性能，广泛应用于电子、电器、交通等领域。

铜合金通过添加合金元素如锡、锌、铝等来改变材料的性能。

热处理：铜合金的热处理主要包括退火和固溶处理。

退火可以消除应力、改变晶粒结构；固溶处理可以提高材料的强度和硬度。

综上所述，金属材料是工业生产中最常用的材料之一，包括钢铁、不锈钢、铝合金、铜合金等。

这些金属材料具有良好的机械性能、导电性能、导热性能和成形性能，可以通过热处理来改变材料的性能。

常用材料的热处理一、碳素结构钢牌号: Q235A化学成分质量分数%|C: 0.14～0.22化学成分质量分数%|Mn: 0.30～0.65优质碳素结构钢牌号: 20化学成分质量分数%|C: 0.17～0.23牌号: 35化学成分质量分数%|C: 0.32～0.39牌号: 45化学成分质量分数%|C: 0.42～0.50二、低合金高强度结构钢新牌号: Q345A旧牌号：18Nb、09MnCuPTi、10MnSiCu、12MnV、14MnNb、16Mn、16MnRE化学成分(质量分数%)|C≤: 0.20化学成分(质量分数%)|Mn: 1.00～1.60三、合金结构钢牌号: 20Cr化学成分(质量分数%)|C: 0.18～0.24化学成分(质量分数%)|Si: 0.17～0.37化学成分(质量分数%)|Mn: 0.50～0.80化学成分(质量分数%)|Cr: 0.70～1.00牌号: 40Cr化学成分(质量分数%)|C: 0.37～0.44化学成分(质量分数%)|Si: 0.17～0.37化学成分(质量分数%)|Mn: 0.50～0.80化学成分(质量分数%)|Cr: 0.80～1.10牌号: 20 Cr 20CrMnTi化学成分(质量分数%)|C: 0.17～0.23化学成分(质量分数%)|Si: 0.17～0.37化学成分(质量分数%)|Mn: 0.80～1.10化学成分(质量分数%)|Cr: 1.00～1.30四、结构钢的热处理：时效处理：重要的中小型低碳结构钢结构件焊接后采用人工时效处理，重要的大型低碳结构钢结构件焊接后采用振动时效处理调质处理（淬火+高温回火）：中碳结构钢和中碳合金结构钢零件（45或40 Cr）不要求太高硬度时采用调质处理（220～250HB）; 调质处理也可作为淬火的预处理。

淬火处理：中碳钢（45或40 Cr）或低合金结构钢经渗碳处理后提高零件硬度采取淬火处理（40～45HRC）；表面淬火处理：中碳钢（45或40 Cr）零件要求芯部韧性好，表面硬度高时采用表面淬火处理（40～45HRC）；渗碳+淬火、回火处理要求芯部韧性好表面硬度高的低碳或低合金结构钢（20 20 Cr 20CrMnTi）零件采用渗碳+淬火、回火处理（58～62HRC，DC=0.8～1.2㎜40～45HRC）；五、弹簧钢牌号: 65Mn化学成分质量分数(%)|C: 0.62～0.70化学成分质量分数(%)|Si: 0.17～0.37化学成分质量分数(%)|Mn: 0.90～1.20化学成分质量分数(%)|Cr: ≤0.25弹簧钢的热处理：一般为淬火+中温回火淬火+中温回火：一般为淬火+中温回火（40～45HRC）六、灰铸铁新牌号: HT150旧牌号: HT15-33抗拉强度σb/MPa|最小值: 150新牌号: HT200旧牌号: HT20-40抗拉强度σb/MPa|最小值: 200七、球墨铸铁新牌号: QT400-18旧牌号: QT40-17抗拉强度σb/MPa|最小值: 400铸铁的热处理：1完全退火：一般中小型铸件采用完全退火，细化组织，消除铸造应力，提高铸件的冲击韧性、塑性和强度；2高温退火：用于灰铸铁和球墨铸铁加工过程中出现白口时采用高温退火；3去应力退火：用于精度高、形状复杂的铸件为了稳定尺寸，消除加工变形的工序间热处理采用去应力退火4时效处理：分为自然时效和人工时效。

机械常用金属材料及热处理1. 引言金属材料是机械工程中常用的材料之一，具有良好的机械性能和热导性能。

在机械设计和制造中，了解机械常用金属材料的特性以及正确的热处理方法是非常重要的。

本文将介绍一些常见的机械金属材料以及它们的热处理方法。

2. 钢材钢材是机械行业常用的金属材料之一，具有高强度、耐磨性和良好的可塑性。

常见的钢材类型包括碳钢、合金钢和不锈钢等。

2.1 碳钢碳钢是最常见的钢材类型之一，其主要成分为碳和铁。

碳钢具有良好的强度和韧性，广泛应用于机械零件和结构件的制造。

热处理方法包括淬火、回火、正火和退火等。

•淬火：通过快速冷却使碳钢的组织变质，提高其硬度和强度。

•回火：通过加热和冷却过程，使碳钢的硬度降低并提高其韧性。

•正火：将碳钢加热至临界温度，然后进行连续冷却，使碳钢的组织产生相应的变化。

•退火：将碳钢加热至适当温度，然后缓慢冷却，以改善碳钢的塑性和可加工性。

2.2 合金钢合金钢是一种含有其他元素（如镍、铬、钼等）的钢材，具有更高的强度、硬度和耐磨性。

热处理方法和碳钢类似，但因合金元素的添加，热处理过程可能会有所不同。

2.3 不锈钢不锈钢是一种具有耐腐蚀性的钢材，主要成分为铁、铬和镍。

不锈钢具有优良的耐腐蚀性和高温强度，广泛应用于食品加工、化工和航空航天等领域。

常见的不锈钢类型包括奥氏体不锈钢、马氏体不锈钢和铁素体不锈钢等。

3. 铝合金铝合金是另一种常用的金属材料，具有低密度、良好的导热性和可塑性。

铝合金广泛应用于汽车、航空和建筑等领域。

铝合金的热处理方法主要包括固溶处理和时效处理。

•固溶处理：将合金加热至一定温度，使可溶固溶于固体溶液中，然后快速冷却。

•时效处理：将固溶处理后的合金加热至适当温度，然后冷却，以产生所需的强化相。

4. 铜合金铜合金是一种具有良好导电性和热导性的金属材料，广泛应用于电子、航空和化工等领域。

铜合金的热处理方法包括退火、固溶处理和时效处理等。

•退火：将铜合金加热至特定温度，然后缓慢冷却以改善材料的可塑性。

1. 齿轮材料对齿轮材料的基本要求为：1. 齿面要有足够的硬度，以使得齿面具有较高的抗磨损、抗点蚀、抗胶合、抗塑性变形的能力；2. 齿芯材料要有较高的机械性能，高强度极限、疲劳极限和足够的韧性，以使得轮齿具有足够的抗弯曲疲劳折断的能力；3•价格合理、购买方便，具有良好的加工和热处理工艺性。

齿轮材料中最常用的是各种钢材，其次是铸铁，还有一些非金属材料。

齿轮的毛坯由锻造、铸造或焊接而成，也可以直接用棒料加工。

(1) 钢钢材的韧性好，耐冲击，还可以通过热处理或化学处理改善材料的机械性能及提高齿面的硬度。

常用的钢材有锻钢和铸钢两类。

除尺寸过大或形状复杂只宜铸造者外，一般都用锻钢制造齿轮，常用的是含碳量0. 15^0.6%的碳钢或合金钢。

铸钢的耐磨性及强度均较好，但应经退火及常化处理，必要时也可进行调质。

铸钢常用于尺寸较大的齿轮。

(2) 铸铁灰铸铁价廉、易切削，其中石墨能起润滑作用，能吸收噪音，但抗弯强度低，冲击韧性差。

适用于形状复杂、尺寸较大，同时工作平稳、速度较低、功率不大的的场合，尤其适用于开式齿轮传动。

球墨铸铁的力学性能和抗冲击性能远高于灰铸铁，可替代某些调质钢的大齿轮。

(3) 非金属材料对高速、轻载及精度不高的齿轮传动，为了降低噪音，常采用夹布胶木、塑料、尼龙等非金属材料。

非金属材料齿轮的优点是质量小、减振性好、噪音低、具有相应的抗腐蚀性；缺点是导热性差、易变形等。

为了有利于散热，与其配对啮合的齿轮仍多用钢或铸铁制造。

2. 齿轮热处理钢制齿轮可以通过不同的热处理方法获得不同的表面硬度，工业中以350HB为界将齿轮传动分为软齿面（布氏硬度W350HB）和硬齿面（布氏硬度M350HB） o（1）软齿面软齿面齿轮常用的热处理方法为调质和正火。

齿轮的材料一般选用中碳钢和中碳合金钢以及中碳铸钢和中碳合金铸钢。

调质齿轮的强度、韧性和齿面硬度均高于正火齿轮，对于不宜调质、尺寸较大或不太重要的齿轮一般采用正火。
