40FZB-30L氟塑料合金自吸泵

WFB型无密封自控自吸泵安装使用说明书上海升度泵业科技有限公司SHANGHAI SHENGDU PUMP TECHNOLOGY CO.,LTD.概述WFB系列无密封自控自吸泵，是填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终生自吸”等多种功能。

目前生产不锈钢、增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共五千余种规格。

在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、国防军工、纺织印染、采掘、选矿、民用建筑等行业中广泛使用。

采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种长轴液下泵、潜水泵、潜污泵等最理想的设备。

运行过程中密封装置不摩擦、无磨损。

使用寿命较同类长10倍以上。

移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”。

真正实现了“一次引流、终生自吸”。

振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定。

具有优越的自控能力。

可与高科技领域和高度自动化系统配套使用。

不同造型的用途特点：长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃、易爆环境；户外型借助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿；推车移动型可将水泵推移到您所需要的任何工作上作业。

选型方法（1）性能参数表中“类别代码”栏1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。

“材料符号”栏中T、G、PP、BXG、四组字母分别代表：铁、钢、增强聚丙烯、不锈钢（1Cr18Ni9Ti）四种材质。

（2）型号意义：（3）完整的型号书写方式。

假设水泵的要求是：造型为推车移动型，材质为增强聚丙烯，吸液口径为40mm。

性能为AD1。

这台水泵的完整型号为“5PP40WFB-AD1”。

假设水泵造型是长方形防爆型，其他要求同上，这台水泵的完整型号应写为“1.3PP40WFB-AD1”。

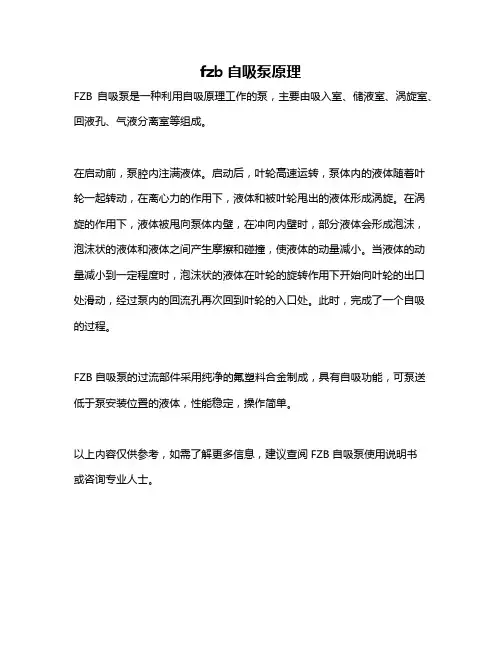

fzb自吸泵原理
FZB自吸泵是一种利用自吸原理工作的泵，主要由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。

在启动前，泵腔内注满液体。

启动后，叶轮高速运转，泵体内的液体随着叶轮一起转动，在离心力的作用下，液体和被叶轮甩出的液体形成涡旋。

在涡旋的作用下，液体被甩向泵体内壁，在冲向内壁时，部分液体会形成泡沫，泡沫状的液体和液体之间产生摩擦和碰撞，使液体的动量减小。

当液体的动量减小到一定程度时，泡沫状的液体在叶轮的旋转作用下开始向叶轮的出口处滑动，经过泵内的回流孔再次回到叶轮的入口处。

此时，完成了一个自吸的过程。

FZB自吸泵的过流部件采用纯净的氟塑料合金制成，具有自吸功能，可泵送低于泵安装位置的液体，性能稳定，操作简单。

以上内容仅供参考，如需了解更多信息，建议查阅FZB自吸泵使用说明书
或咨询专业人士。

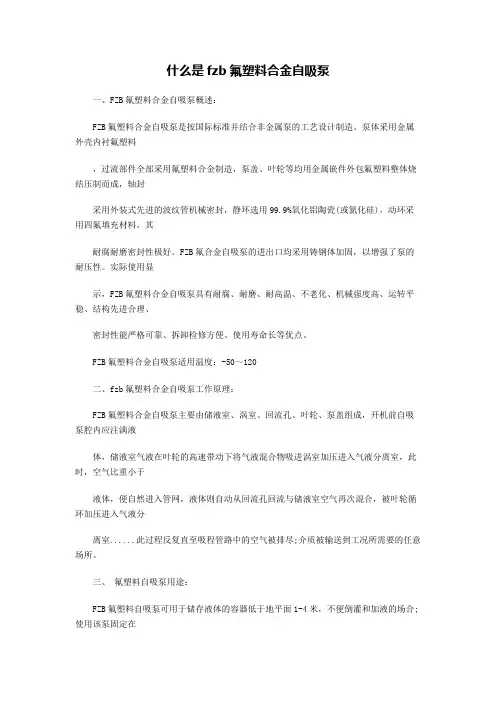

什么是fzb氟塑料合金自吸泵一、FZB氟塑料合金自吸泵概述：FZB氟塑料合金自吸泵是按国际标准并结合非金属泵的工艺设计制造。

泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷(或氮化硅)，动环采用四氟填充材料，其耐腐耐磨密封性极好。

FZB氟合金自吸泵的进出口均采用铸钢体加固，以增强了泵的耐压性。

实际使用显示，FZB氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

FZB氟塑料合金自吸泵适用温度：-50～120二、fzb氟塑料合金自吸泵工作原理：FZB氟塑料合金自吸泵主要由储液室、涡室、回流孔、叶轮、泵盖组成，开机前自吸泵腔内应注满液体，储液室气液在叶轮的高速带动下将气液混合物吸进涡室加压进入气液分离室，此时，空气比重小于液体，便自然进入管网，液体则自动从回流孔回流与储液室空气再次混合，被叶轮循环加压进入气液分离室......此过程反复直至吸程管路中的空气被排尽;介质被输送到工况所需要的任意场所。

三、氟塑料自吸泵用途：FZB氟塑料自吸泵可用于储存液体的容器低于地平面1-4米，不便倒灌和加液的场合;使用该泵固定在地平面岗位上可连续或间断抽取、输送各类化工介质。

车辆、船舶装卸化工介质时。

FZB氟塑料合金自吸泵可流动在任何岗位抽取输送满足你的要求。

四、氟塑料自吸泵结构材料FZB氟塑料合金自吸泵可以安全的输送强酸、强碱、有机溶剂、及纯净贵重的化学介质，充分满足严格的安全性、可靠性和生态环保要求。

适用于各种化工流程;一次安装后无须灌引水,装底阀、维修方便是替代笨重液下泵的最理想选择用泵。

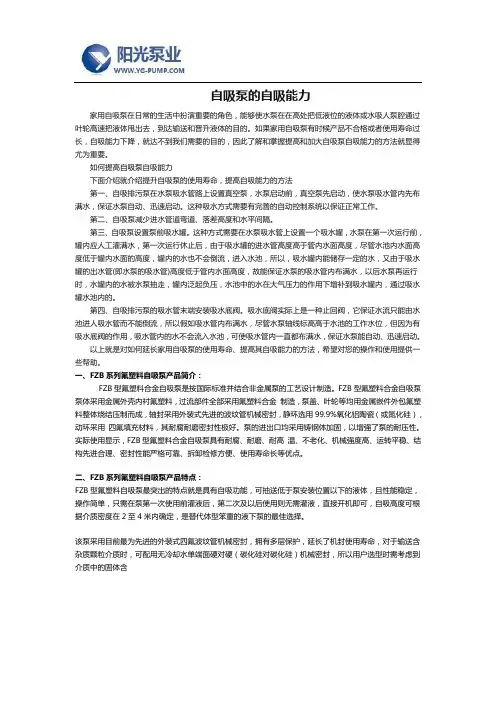

自吸泵的自吸能力家用自吸泵在日常的生活中扮演重要的角色，能够使水泵在在高处把低液位的液体或水吸人泵腔通过叶轮高速把液体甩出去，到达输送和晋升液体的目的。

如果家用自吸泵有时候产品不合格或者使用寿命过长，自吸能力下降，就达不到我们需要的目的，因此了解和掌握提高和加大自吸泵自吸能力的方法就显得尤为重要。

如何提高自吸泵自吸能力下面介绍就介绍提升自吸泵的使用寿命，提高自吸能力的方法第一、自吸排污泵在水泵吸水管路上设置真空泵，水泵启动前，真空泵先启动，使水泵吸水管内先布满水，保证水泵自动、迅速启动。

这种吸水方式需要有完善的自动控制系统以保证正常工作。

第二、自吸泵减少进水管道弯道、落差高度和水平间隔。

第三、自吸泵设置泵前吸水罐。

这种方式需要在水泵吸水管上设置一个吸水罐，水泵在第一次运行前，罐内应人工灌满水，第一次运行休止后，由于吸水罐的进水管高度高于管内水面高度，尽管水池内水面高度低于罐内水面的高度，罐内的水也不会倒流，进入水池，所以，吸水罐内能储存一定的水，又由于吸水罐的出水管(即水泵的吸水管)高度低于管内水面高度，故能保证水泵的吸水管内布满水，以后水泵再运行时，水罐内的水被水泵抽走，罐内泛起负压，水池中的水在大气压力的作用下增补到吸水罐内，通过吸水罐水池内的。

第四、自吸排污泵的吸水管末端安装吸水底阀。

吸水底阀实际上是一种止回阀，它保证水流只能由水池进人吸水管而不能倒流，所以假如吸水管内布满水，尽管水泵轴线标高高于水池的工作水位，但因为有吸水底阀的作用，吸水管内的水不会流入水池，可使吸水管内一直都布满水，保证水泵能自动、迅速启动。

以上就是对如何延长家用自吸泵的使用寿命、提高其自吸能力的方法，希望对您的操作和使用提供一些帮助。

一、FZB系列氟塑料自吸泵产品简介：FZB型氟塑料合金自吸泵是按国际标准并结合非金属泵的工艺设计制造。

FZB型氟塑料合金自吸泵泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。

FZS系列耐腐蚀自吸泵是一种钢衬塑结构的防腐蚀自吸式离心泵，过流部件的材料有聚丙烯(PP)、聚偏氟乙丙烯(F2)和超高分子量聚乙烯(UHMWPE)等。

FZS-Z型泵可以用于吸送80℃温度以内的腐蚀性清液。

FZS-K 型泵可以吸送含固量在15%(体积比)以内的料浆。

该系列泵和其它同类防腐自吸泵相比较，明显的优势在于：一是采用了不脱落、不变形、不开裂的衬塑专有技术，能使衬层牢固地锚固在泵钢外壳上，是比其它衬塑自吸泵更好的质量优势。

二是和其它全塑自吸泵相比，有极好的抗热变形性能，泵机在一定温度运行时，泵容腔不会像全塑自吸泵那样产生变形，进而产生故障。

型号意义:性能参数:选型说明：1、本表电机功率按比重为1的清水配制，输送液体比重增大所配电机功率应相应增大，具体和本公司销售部联系。

2、本表所列自吸高度范围是根据吸送液体比重而定，比重和自吸高度呈反相关系。

3、FSZ-Z系列耐腐蚀自吸泵和FSZ-K系列耐腐蚀自吸泵外形安装尺寸一致.结构示意:安装使用与维护:安装使用注意事项:安装1、泵经长途运输到达生产场地，安装前必须检查整机零部件是否完好无损，紧固件如有松动、应予以紧固，检查泵轴、电机轴的同心度，如有移位，应于校正。

2、安装时吸入管路要尽量减少管路水力损失，不得装小于90度的弯头，进口管路上90度弯头不超过2个，泵进口应设滤网，防止大块杂物进入泵内，保证泵能正常运转。

3、进水管的连接螺栓要均力拧紧，密封要严密不能漏气，否则会严重影响泵的自吸性能。

4、进水管或出液管应安装单向止回阀，以防止停车时发生虹吸现象，安装止回阀应注意尽量垂直安装（如下图）。

操作使用1、检查电机运转方向于泵的运转方向标记是否一致，切勿反转！2、泵体内须注满液体才能启动运转，严禁空转动。

泵机在规定的自吸高度范围内如果5-8分钟尚不能自吸出液，应立即停机检查原因，以防止泵内工作液升温，损坏泵机。

3、第一次在泵内注液后一般不需要再注液，但停机时间长或密封在停机后有泄露现象存在，泵内液体损失，在第二次开车时，要检查泵内存液情况，再开机。

40FSB-20L氟塑料离心泵名称：(40FSB-20L型)氟塑料化工泵;生产厂家：安徽江南泵阀有限公司;主体材质：全氟或钢衬氟塑料。

40FSB-20L概述：“40FSB-20L”氟塑料合金离心泵，采用国家86.3.5第43号专利材料设计生产的FSB-L系列氟塑料合金离心泵，可在-80℃—200℃度温度的条件下，长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46氟合金制成，它集多种氟塑料之优点，具有强耐腐蚀性，并具有机械强度高，不老化，无毒素分解优点。

该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，节约能源.40FSB-20L用途：本产品系列共计20多个规格，流量、扬程范围广。

适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏，是建设现代文明工厂的理想设备。

如用户在输送介质中含颗粒，应向本厂谈清楚，以便选用相配套的密封。

40FSB-20L的轴封：40FSB-20L采用先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封，所以用户选型时需考虑到介质中的固体含量。

40FSB-20L特点：FSB和FSB-D型离心泵,过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉。

两种型号的泵壳、叶轮、机封等均可互换使用，深受广大用户的欢迎。

40FSB-20L适用温度：-20°C至120°C40FSB-20L氟塑料离心泵泵体、叶轮、泵盖采用金属嵌件外包氟塑料压制成型。

轴封采用先进的外装式波纹管机械密封，方便可调，本产品结构紧凑，性能稳定可靠。

广泛用于制酸制碱、汽车酸洗、喷漆工艺、废水处理、电镀、农药、有色金属冶炼中的电解液输送、离子膜项目的氯水输送行业。

40FSB-20L(D)40 泵进口直径是40mm20 扬程是20mmFS 过流部件材质为氟塑料合金 D 短支架结构代号B 单级单吸悬臂式离心泵。

上海沈泉泵阀制造有限公司■产品概述1．上海 泵阀制造有限公司生产的FZB、FZB-L 型氟塑料合金自吸泵，适合于在-85℃,120℃温度的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)，过流部分全部采用聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方模压，加工而成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有机械强度高，不老化，无毒素分解等优点.2．FZB、FZB-L 型自吸泵是根据广大化工行业用户的要求，设计的新型氟塑料合成耐腐蚀系列产品，该泵采用外混式自吸结构，除首次启动前须向泵体注满溶液，以后的频繁启动不需灌注引水或抽排真空，操作方便，安全省事。

该产品广泛适用于化工、石油、制药、农药、油漆、冶炼、造纸、电镀、食品等行业。

密封采用英国格兰盘根公司与国内联合生产的机械密封，自试制、生产使用几年来在市场上享有耐腐蚀之最的美名。

目前，是杜绝跑、冒、漏、滴建设文明工厂的理想防腐输送设备。

3．EZB、FZB-L 型氟塑料合金自吸泵系列产品的生产、制造及验收规范，严格执行了有关标准规定，并台台检测，备案待查，以保证系列产品的质量.4．性能范围与型号说明：FZB、FZB-L 型系列耐腐蚀泵，全系列共5个型号，10个规格。

流量范围1-50m3／h，扬程范围10-25m.■型号意义■性能技术规范口径 规格型号流量(m3／h) 扬程(m) 吸入mm 吐出mm 配用电机(KW)转速(r／min)吸上高度m 轴功率 Pa 效率％40FZB-25 8 25 40 32 2.2 2900 4 1.05 52 40FZB-30 8 30 40 32 3 2900 4 2.2 49 50FZB-25 120 25 500 400 30 29000 4 2.20 50 50FZB-30 120 300 500 400 40 29000 4 3.1 49 65FZB-25 250 25 650 500 5.50 29000 5.5 4.10 58 65FZB-30 250 300 650 500 7.50 29000 5.5 5.80 56.8 80FZB-25 400 250 800 650 7.5 29000 5.5 5.80 60 80FZB-30 400 300 800 650 7.50 29000 5.5 6.20 59.9 100FZB-25 800 250 1000 800 7.5 29000 4 5.80 65 100FZB-30 80 30 100 80 11 2900 4 8.2 67 100FZB-40804010080152900414.872沈泉■工作原理1．泵体 2.叶轮3.后盖4.压盖5．密封件 6.支架7．电机轴 8.吊紧螺栓9．电机A(FZB型)一、FZB型氟塑料泵由泵体、叶轮、后盖、压盖、螺丝、静环、动环、支架、电机组成。

一、概述WFB系列立式特种无密封自控自吸泵，是引用国外先进技术、填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。

目前生产不锈钢、氟塑料合金增强聚丙烯、铸钢、铸铁等多种材质的系列整机，不同造型共壹仟余规格。

在冶金、电力、化工、化肥、制药、石油、农药、油漆、造纸、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘，选矿、民用建筑等行业中广泛应用，深受用户的好评。

二、独特的优点1．本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种磷氨尿泵、潜水泵、潜污泵等最理想的设备。

2．运行过程中密封装置不摩擦，无磨损，使用寿命较同类产品长10倍以上。

3．采用真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流、终身自吸”。

4．振动小、噪音低，移动灵活、拆卸简便、易于安装、不需地脚固定。

5．具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

6.可以输送含固体颗粒的混合液体，特别适用于钢铁厂氧化铁皮水、电厂灰浆水、输煤专业污水输送。

7.可配套蒸汽盘管伴热，输送低温稠化类介质，特别适用于原油及含沙量较大的污油输送。

圆锥型防爆泵圆锥型户外泵1型水泵（长方形）3型水泵（防爆）长方形防爆泵5型水泵（推车型）4型水泵（户外型）三、不同造型的用途特点长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿推移到您所需要的任何工位上作业。

四、关于配套电机功率的说明易爆环境；户外型借推车移动型可将水泵为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等。

本说明书中配套的电机功率，是根据A级等级匹配的。

您如在B、C 级工况使用，可根据具体情况，相应降低配套电机功率。

长沙自平衡多级泵厂IHF40-25-160氟塑料离心泵IHF40-25-160单级单吸式氟塑料合金化工离心泵（简称IHF40-25-160离心泵）是按国际标准并结合非金属泵的工艺设计制造。

泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。

该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。

适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。

启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。

工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。

吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。

长沙自平衡多级泵厂家宏力水泵整理 40ZW15-30概述：ZW系列自吸泵是我公司根据国内外有关技术资料经吸收、笑话、改进后研制而成的节能泵类产品。

该泵属于自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸功能等优点。

管路中不需安装底阀，工作前只需保证泵体内储有定量引液即可。

因此简化了管路系统，又改善了劳动条件。

ZW自吸泵型号意义：例：40ZW15-30PB50—泵进口直径为50mmZW—自吸式无堵塞污水泵15—额定流量（m3/h）30—额定扬程（m）P—不锈钢材质（没标则为铸铁泵）B—防爆电机（没标则为普通电机）40ZW15-30结构特点：40ZW15-30系列自吸式无堵塞排污泵采用了独特的大通道叶轮结构，可以吸排含固体颗粒和长纤维的液体，主要由泵体、叶轮、后盖、轴承体、泵轴、气液分离管等组成，轴封采用机械密封，泵通过联轴器和电机直接驱动，从传动端看，泵为逆时针方向旋转。

可根据用户的需要配备液体自动控制柜，能根据液位的变化自动控制机组的启动与停车，不许专人看管，使用及其方便，易于实现自动化管理。

该泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便等特点，各项技术性能指标国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

40ZW15-30使用条件：1、环境温度≤50℃，介质温度≤80℃特殊要求可达200℃。

2、介质PH值铸铁材质为6~9，不锈钢为2~13。

3、介质重度不超过1240㎏/ m3。

4、自吸高度不能超过规定值4.5~5.5m，吸入管长度为≤10m。

5、通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。
