二次回路、图纸分类及识图方法摘要:二次设备相互连接形成二次回路,实现对一次设备工况的监测、控制、调节和保护功能。
二次回路主要包括:交流电流回路、交流电压回路、控制回路、信号回路、信号复归回路以及用以供二次设备工作的直流电源和交流电源回路等。
为了满足工作的需要,二次回路应有完整的设计图纸资料,分为装置原理图和装置安装接线图。
本文主要在介绍常用回路标号原则、二次装置标号原则、常用电缆标号原则的基础上,介绍二次回路识图方法:“六先六后”、“相对标号法”。
关键词:二次回路、装置原理图、装置安装接线图、六先六后、相对标号法1.引言电力系统的电气设备,按其用途不同,一般分为一次设备和二次设备两大类。
将电能从发电厂的发电机传送至用户用电器具直接经过的设备,以及与这些设备电气连接的附属设备,称为一次设备。
一次设备主要包括:发电机、电力变压器、断路器、隔离开关、电抗器、电力母线、高压输电线路、高压电容器、高压电动机等。
一次设备相互连接并构成的电力线路,称为电力系统一次接线。
因为一次设备一般都是大容量、高压的设备,为了实现运行维护人员对一次设备进行监控,就必须配置与一次设备保持电气隔离的低电压、小容量的相应设备,统称这些设备为二次设备。
二次设备包括:测量仪表、继电保护和安全自动装置、通信设备等。
二次设备之间相互连接并构成的电路、称为二次回路。
1.二次图纸分类变电站的二次回路,涉及全站所有一次设备,而且所在的部位不同,功能各异,这就使二次设备是比较冗杂的设备。
为了满足工作的需要,二次回路应有完整的设计图纸资料,这些图纸主要包括两大类:装置原理图、装置安装接线图。
2.1装置原理图装置原理图是用以表示测量表计、控制信号、保护和自动装置的工作原理。
装置原理图分为两种:归总式原理图和展开式原理图。
归总式原理图是将二次回路的工作原理以整体(线圈与触点画在一起)的形式表现出来,与一次接线有关部分划在一起,反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理,工作中比较少见。
电气二次回路的看图口诀
二次回路主要是指对一次设备的工况进行监测、控制、调节、保护的二次设备,按照一定的要求连接在一起构成电路,称之为二次回路。
描述二次回路的图纸称为二次回路图。
二次回路一般包括:控制回路、信号回路、测量回路、自动装置回路等。
由于二次回路图的逻辑性很强,并且是按一定规律绘制,故看图时要抓住此规律才能比较容易看懂。
看图的要领可归纳为下述的顺口溜:
先看一次,再看二次,
看完交流,看直流。
交流看电源、直流找线图
线圈对应查触头,触头练成一条线
上下左右顺序看,屏外设备接着连。
——流传已久的看图口诀
下面就具体来看一下电气二次回路看图的要领:
第一步:先看一次后看二次
一次:断路器、隔离开关、电流、电压互感器、变压器等。
了解这些设备的功能及常用的保护方式,如变压器一般需要装过电流保护、电流速断保护、过负荷保护等,掌握各种保护的基本原理;再查找一、二次设备的转换、传递元件,一次变化对二次变化的影响等。
第二步:看完交流看直流
先看二次图的交流回路,以及电气量变化的特点,再由交流量的"因"查找出直流回路的"果",一般交流回路较简单。
第三步:交流看电源,直流找线圈
交流回路一般从电源入手,包含交流电流、交流电压回路两部分;先找出由哪个电流互感器或哪一组电压互感器供电(电流源、电压源),变换的电流、电压量所起的作用,它们。

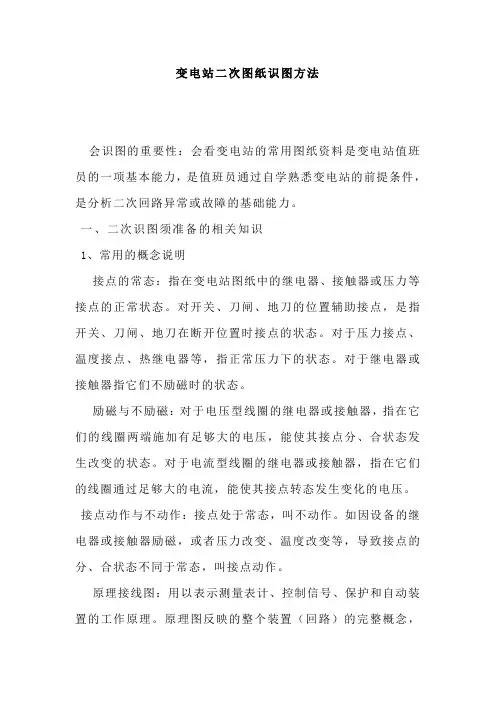

变电站二次图纸识图方法会识图的重要性:会看变电站的常用图纸资料是变电站值班员的一项基本能力,是值班员通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。
一、二次识图须准备的相关知识1、常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等,指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。
接点动作与不动作:接点处于常态,叫不动作。
如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。
原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。
在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉,实际使用常干不便。
展开图:是另一种方式构成的接线图,各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰,非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图,控制及信号回路图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
分屏前布置图、屏后布置图。
二次图纸的阅图方法一、电力系统构成一次设备是指直接生产、输送和分配电能的高压电气设备。
包括发电机、变压器、断路器、隔离刀闸、电流互感器、电压互感器、母线、输电线路、电力电缆、电抗器、电容器、电动机等。
一次接线系统正是由一次设备相互连接,构成的电气回路。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如控制开关、熔断器、继电器、控制电缆、继电保护装置、安全自动装置等。
由二次设备相互连接,构成的对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
二、二次回路的重要性在发电厂或变电所中,一次设备是重要的,二次设备也是重要的。
因为一次设备和二次设备构成一个整体,只有二者都处在良好的状态,才能保证电力生产的安全。
二次回路的故障常会破坏或影响电力系统的正常运行。
例如某变电站差动保护的二次回路接线错误,则当主变带的负荷较大或发生穿越性相间短路时,就会发生误跳闸;若线路保护接线出错,一旦系统发生故障,则可能会使断路器该跳闸的不跳,不该跳闸的却跳了闸,就会造成设备损坏、电力系统瓦解的大事故;(2003年8月14日美加大停电:俄亥俄州某发电厂的工作人员未能及时处理电力线路故障,造成电厂停运,继而导致了美国八个州和加拿大东部大停电。
这次历史上最大规模的停电波及美国的很多城市,纽约市在断电29个小时后才全部恢复电力供应,加拿大安大略省的部分城市也受到影响。
停电影响了地铁、电梯以及机场的正常运营,在一些地方造成了交通拥堵,给大约5000万左右市民的工作和生活造成了极大不便。
);若测量回路有问题,就将影响计量,少收或多收用户的电费,同时也难已判定电能质量是否合格。
因此二次回路虽非主体,但它在保证电力生产的安全,向用户提供合格的电能等方面起着极其重要的作用。
三、常见的二次接线图种类发电厂及变电站的二次接线图数量很多,常见的二次接线图有三种形式,即为原理接线图、展开接线图、安装接线图。
二次接线及读图方法分立元件构成的继电保护二次接线图,按照其用途可分为原理接线图和安装接线图两大类,原理接线图又分为归总式原理接线图和展开式原理接线图。
微机型继电保护及自动装置无法完全采用归总式原理接线图和展开式原理接线图,可采用逻辑框图表明其工作原理和各组成部分之间的关系,采用交流回路展开图表明电流电压输入回路。
一、归总式原理接线图归总式原理接线图简称原理图。
在原理图上,各种电器以整体形式出现,其相互联系的电流回路、电压回路和直流回路都综合在同一张图,因此清楚、形象地表示继电保护、自动装置和测量仪表等的动作原理和连接关系。
例如,线路过电流保护的原理图如图8-10所示。
1.归总式原理图的特点归纳归总式原理图的特点如下:(1)二次接线与一次系统接线的相关部分画在一张图上,电气元件的线圈与触点以整体形式表示,表明各二次设备构成、、数量、电气连接关系,直观、形象;(2)电气元件采用统一的文字符号,按动作顺序画出;(3)缺点是不能表明电气元件的内部接线、二次回路的端子号、导线的实际连接方式。
2.归总式原理图的应用归总式原理图可用来分析保护动作行为。
例如,根据线路过电流保护的工作原理,利用图8-10分析线路发生短路时保护的动作过程:①短路电流通过电流互感器C A TA TA 和,变换后流人KAl 和KA2,当电流大于继电器动作值时,KAl 和KA2动作,动合触点闭合;②KAl 和KA2的触点接通时间继电器KT 的线圈电源,经过整定延时其延时闭合的动合触点闭合;③KT 的触点经信号继电器KS 的线圈、断路器QF 辅助触点接通跳闸线圈YT 电源,使QF 跳闸,同时KS 发出保护动作信号。
由于原理接线图能够给读者对整体装置和回路的构成一个明确的整体概念,可用于表示继电保护、自动装置的工作原理和构成所需的设备,因此可作为二次回路设计、绘制展开式原理图等其他工程图的原始依据,但不能直接作为施工图纸。
二、展开式原理接线图展开式原理接线图简称展开图。
轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作,对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。
二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号,表明二次设备互相连接的电气接线图。
在实际工作中,二次接线图不但常常遇到,而且数量较多,对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类,其中原理图分为归总式原理图、展开式原理图,安装图分为屏面布置图、屏后接线图。
(1)原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同,原理图包括:a、归总式原理图,即各元件在图中是用整体形式来表示,如电流继电器的表示图形中,下面是线圈,上面是闭合或断开有关直流回路用的触点。
总体形式,看起来比较直观,并且与一次设备画在一起,容易了解它们之间的相互关系和作用,便于形成清晰的概念,这种接线图对于叙述动作原理是有利的。
它的缺点是,如果元件甚多时,接线互相交叉显得凌乱,元件端子及连线均无标号,使用常感不便。
展开式原理图展开式原理图又简称展开图,它完全由另一种形式绘制而成。
交流回路与直流回路是互相分开的。
在交流回路中,又分为交流电流回路和交流电压回路。
在展开图中,继电器的线圈和触点是分开的,分别用规定的图形和文字符号加以注明,容易显示它们的功能。
任何一条回路是由按钮、触点、线圈等依电流通过的方向,由左至右,由上而下排列起来,就构成完整的展开图。
在图的右侧,尚有文字说明回路的作用,可进一步帮助了解回路的动作过程。
由于展开图条理清晰,能一条一条分析和检查,因此,在实际工作中用的最多。
屏面布置图屏面布置图应满足下列一些要求:1、凡需经常监视的仪表和继电器,都不要布置得太高;2、操作元件,如控制元件、调节开关、按钮等的高度要适中,使得操作调节方便,它们之间应留有一定的距离,操作时,不致影响相邻的设备;3、对于检查和试验较多的设备,应位于屏的中部,而且,同一类型的设备应布置在一起,这样检查和试验都比较方便。

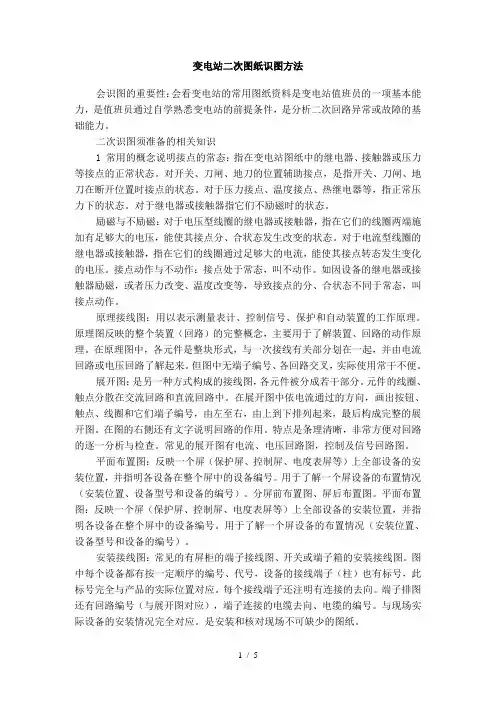

变电站二次图纸识图方法会识图的重要性:会看变电站的常用图纸资料是变电站值班员的一项基本能力,是值班员通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等,指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。
接点动作与不动作:接点处于常态,叫不动作。
如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。
原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。
在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路了解起来。
但图中无端子编号、各回路交叉,实际使用常干不便。
展开图:是另一种方式构成的接线图,各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰,非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图,控制及信号回路图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
分屏前布置图、屏后布置图。
如何看懂⼆次回路图?教你5个⼝诀什么是⼀次电路?什么是⼆次电路?⾸先,我们要知道发电⼚和变电所的电⽓设备分为⼀次设备和⼆次设备。
⼀次设备是构成电⼒系统的主体,它是直接⽣产、输送和分配电能的⾼电压,⼤电流的设备。
⼜称主设备。
包括发电机、电⼒变压器、断路器、隔离开关、输电线路,母线,电流互感器,电压互感器和避雷器等。
⼀次接线⼜称电⽓主接线,主接线是将⼀次设备按照⼀定的功能要求,互相连接⽽成的电路。
⼆次设备是指对⼀次设备进⾏监察,控制,测量,调整和保护的低压设备,⼜称辅助设备,它包括控制,信号,测量监察,同期,继电保护装置。
安全⾃动装置和操作电源等设备。
⼆次电路的组成⼆次电路对⼀次设备的⼯作进⾏监视、控制、测量、调节和保护。
它的特殊作⽤决定了它所采⽤的保护原件不同。
⼆次电路所配置的仪器如:测量仪表、继电器、控制和信号元件,⾃动装置、继电保护装置、电流、电压互感器等,按⼀定的要求连接在⼀起所构成电⽓回路。
⼆次回路的分类A、按电源性质分:交流电流回路:由电流互感器(CT)⼆次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路:由电压互感器(PT)⼆次侧及三相五柱电压互感器开⼝三⾓经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路:使⽤所变输出经变压、整流后的直流电源。
蓄电池---适⽤于⼤、中型变、配电所,投资成本⾼,占地⾯积⼤。
B、按⽤途区分:测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电⽓闭锁回路、操作电源回路。
操动回路:包括从操动(作)电源到断路器分、合闸线圈之间的所有有关元件,如:熔断器、控制开关、中间继电器的触点和线圈、接线端⼦等。
信号回路:包括光字牌回路、⾳响回路(警铃、电笛),是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
⼆次回路识图表明⼆次回路的图称为⼆次回路图。
如何看二次回路图在电力系统中,二次设备的重要性是不言而喻的。
能快速、有效地将电气二次回路图做到一目了然,是运行人员必备的基本功之一,也是分析二次回路异常或故障的基础能力。
一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备,如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。
由这些设备连接在一起构成的电路,称之为一次接线或称主接线。
二次设备是指对一次设备的工况进行监视、控制、调节、保护,为运行人员提供运行工况或生产指挥信号所需要的电气设备,如测量仪表、继电器、控制及信号器具、自动装置等。
这些设备,通常由电流互感器和电压互感器的二次绕组的出线以及直流回路,按着一定的要求连接在一起构成的电路,称之为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二、二次回路的分类二次回路一般包括:控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
按交、直流来分,又可分为交流电压和交流电流回路以及直流逻辑回路。
按不同的绘制方法可分为:原理图、展开图、安装图。
根据二次回路图各部分不同的特点和作用,绘制不同的图。
1. 按电源性质区分:1)交流电流回路---由电流互感器(CT)二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
如:图1为交流电流回路(厂房6kV馈线保护控制信号图)。
2)交流电压回路---由电压互感器(PT)二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。
如:图2为交流电压回路(厂房6kV馈线保护控制信号图)。
图1交流电流回路(厂房6kV馈线保护控制信号图)图2交流电压回路(厂房6kV馈线保护控制信号图)3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。
如:图3为直流回路(厂房6kV馈线保护控制信号图)。
图3直流回路(厂房6kV馈线保护控制信号图)2. 按用途区分:1)控制回路---由控制开关与控制对象(如断路器、隔离刀闸)的传递机构、执行(或操作)机构组成。
电气二次图的识读原理图原理图:用来表示二次接线各元件(仪表、继电器、信号装置、自动装置及控制开关等设备)电气联系及工作原理的电气回路图。
习惯上将原理图分为归总式原理接线图和展开式原理接线图两种形式。
(1)归总式接线图:接线图中的全部仪表、继电器等设备以整体的形式来表示;接线图将交流电压、电流回路和直流回路之间的联系综合地表达在一起;一次回路的有关部分也画在及接线图中,这样可清晰地表明二次回路对一次回路的辅助作用。
其缺点是:不能表明元件的内部接线、端子标号及导线连接方法等,不能作施工图纸。
(2)展开式接线图:它是将二次设备接线圈和触点的接线回路展开分别画出,组成多个独立回路。
其特点是:交流电流回路。
交流电压回路、直流回路分别画成几个彼此独立的部分;同一仪表的线圈。
同一元件的线圈和触点分开画在各自相应不同的回路中,但采用相同的文字符号;图形右边有对应的文字说明,表明回路名称、用途等;各导线端子有统一规定的回路编号。
如何看分开式原理接线图(1)“先一次,后二次”:图中有一次接线和二次接线同时存在时,应先看一次部分,弄清是什么设备和工作性质,再看对一次部分起监控作用的二次部分,具体起什么监控作用。
(2)“先交流,后直流”:图中有交流和直流两种回路同时存在时,应先看交流回路,再看直流回路。
交流回路一般由电流互感器和电压互感器的二次绕组引出,直接反映一次设备接线的运行状况,先把交流回路看懂后,根据交流回路电气量以及在系统发生故障时这些电气量的变化特点,对直流回路进行逻辑推断,直流回路就容易看。
(3)“先电源,后接线”:不论交流回路还是直流回路,二次设备动作都是由电源驱动的,所以看图时,应先找电源,再顺回路接线往后看,交流沿闭合回路,直流从正电源沿接线到负电源,并分析各设备的动作。
(4)“先线圈,后触点”(特别关注)要分析触点动作情况,必须先找到继电器或装置线圈,只有线圈通电,其相应触点才会动作,触点的接通引起回路的变化。
如何学看变电站二次图二次图纸识图方法会识图的重要性:会看变电站的常用图纸资料是变电站值班员的一项基本能力,是值班员通过自学熟悉变电站的前提条件,是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识1 常用的概念说明接点的常态:指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点,是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等,指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁:对于电压型线圈的继电器或接触器,指在它们的线圈两端施加有足够大的电压,能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器,指在它们的线圈通过足够大的电流,能使其接点转态发生变化的电压。
接点动作与不动作:接点处于常态,叫不动作。
如因设备的继电器或接触器励磁,或者压力改变、温度改变等,导致接点的分、合状态不同于常态,叫接点动作。
原理接线图:用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置(回路)的完整概念,主要用于了解装置、回路的动作原理。
在原理图中,各元件是整块形式,与一次接线有关部分划在一起,并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉,实际使用常干不便。
展开图:是另一种方式构成的接线图,各元件被分成若干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向,画出按钮、触点、线圈和它们端子编号,由左至右,由上到下排列起来,最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰,非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图,控制及信号回路图。
平面布置图:反映一个屏(保护屏、控制屏、电度表屏等)上全部设备的安装位置,并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况(安装位置、设备型号和设备的编号)。
分屏前布置图、屏后布置图。
目录一、电气二次回路的基本知识1、二次回路的分类及作用----------------------------------------------------------------------------------------12、二次回路在电厂的重要性-------------------------------------------------------------------------------------13、二次回路的容-------------------------------------------------------------------------------------------------24、二次回路符号说明----------------------------------------------------------------------------------------------35、二次回路的种类-------------------------------------------------------------------------------------------------4二、如何看二次回路图1、二次回路图的认识方法----------------------------------------------------------------------------------------92、典型图纸分析----------------------------------------------------------------------------------------------------9三、工程中典型问题分析--------------------------------------------------------------------------------------------------9 四、结束语--------------------------------------------------------------------------------------------------------------------9第一章电气二次回路的基本知识1、二次回路及其作用电力系统的电气设备,按其用途不同,一般分为一次设备和二次设备两大类。
看二次接线图的基本方法
总的归纳为六句话:
(1)先一次,后二次。
(2)先交流、后直流:
(3)先电源、后接线:
(4)先线圈、后触点:
(5)先上后下:
(6)先左后右!
电气绘图的基本原则
1. 原理图一般分为:电源电路、主电路、控制电路、信号电路、照明电路。
(1).电源电路画成水平线,相序由上而下排列,中性线和保护地线画在相线下面。
直流电源正极在上,负极在下。
(2).主电路是受电动力装置及保护器,画在原理图左侧。
(3).控制电路、信号电路、照明电路绘图时要跨在两相电源线之间,依次垂直画在右侧耗能元件(线圈、灯)画在电路下方,电器触点画在耗能元件上方。
2. 原理图中各电气触点按常态画出。
3. 原理图中电器按照统一国家标号画出。
4. 原理图中同一电器的各元件按其作用分画在不同电路中,必须标以相同文字符号。
5. 原理图中对有直接电联系的交叉点应用小黑圆点表示。
