一次接线图二次接线图

什么叫做电气接线图？怎样区分一次接线图和二次接线图？
按照国家颁布的有关电气技术标准，使用电气系统图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图，称为电气连接图，又叫电气线路图。

电气连接图按其在电力系统中的作用，可分为一次接线图和二次接线图。

1、一次接线图也叫主接线图，是表示电能输送和电能分配路线的接线图。

与一次接线直接相连的电气设备，称为一次设备或一次元件。

一次接线图一般用单线绘出，图中的设备（如开关）位置都是无电压时的位置。

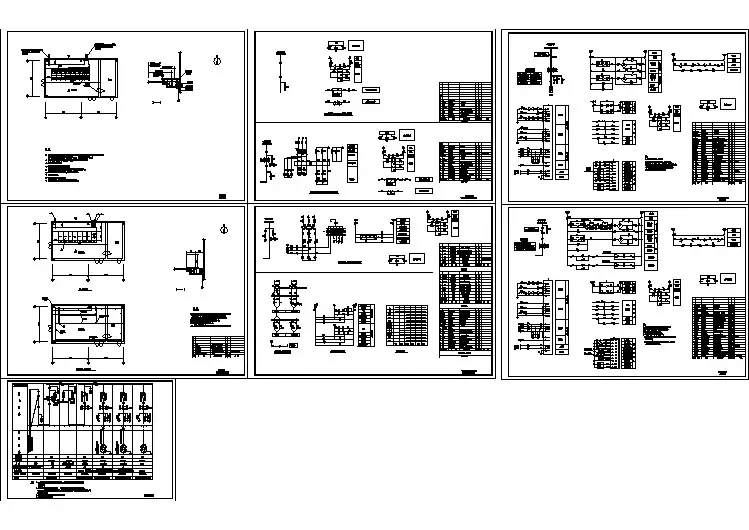

如图所示是低压配电的一次接线图，包括以下三个单元：
第一个单元由配电变压器T、电流互感器（三只）1TA、刀开关1QS、自动空气开关1QF和连接导线组成，它是电能输入部分。

第二个单元由刀开关2QS、电流互感器（三只）2TA、自动空气开关（四只）2QF~5QF和连接导线组成。

第三个单元由刀开关2QS、熔断器1FU和2FU、电流互感器（单只）3TA和4TA及连接导线组成。

第二个单元和第三个单元是电能输出（分配）部分。

T、1TA、1QS、1QF等都是一次设备。

2、二次接线图上述一次接线图所绘出的三个单元，只表明电能输送和分配，而未表明电路的控制、指示、监视、测量和保护。

表明电路的控制、指示、监视、测量和保护电器正常运行的接线图，称为二次接线图，也叫副接线图。

与二次接线直接相连的电器，称为二次设备或二次元件。

二次接线图往往只绘出一次连线图中的一个单元的某一元件。

某
一参量或表明某一功能。

例如，图2是图1中电能输入单元的电流互感器1TA（电流参量）的电流测量二次接线图。

由该图可见.电流表A就是二次元件。

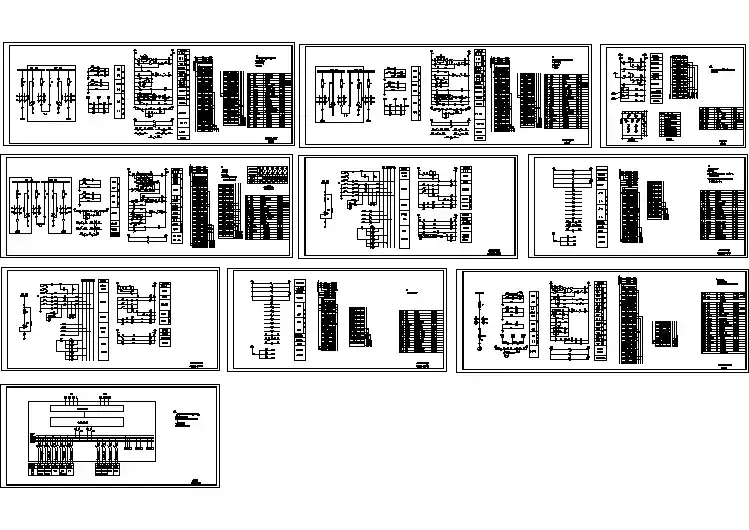

轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。

二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。

展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。

交流回路与直流回路是互相分开的。

在交流回路中，又分为交流电流回路和交流电压回路。

在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。

任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。

在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。

由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。

屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。

什么叫做一次接线图二次接线图？电站/变电站的一次接线用规定的设备文字和图形符号按工作顺序排列，详细地表示电气设备或成套装置（GIS）的全部组成和连接关系的单线接线图，称为电站/变电站的一次接线图。

也可认为是模拟图。

用来表示控制，指示，测量和保护主接线（主电路）及其设备运行的接线图，称为二次接线图，也称二次回路图。

电力系统中的电气设备按作用不同可分为一次设备和二次设备。

一次设备是指直接进行电能的生产、输送、分配的电气设备，包括发电机、变压器、母线、架空线路、电力电缆、断路器、隔离开关、电流互感器、电压互感器、避雷器等。

由一次设备连接组成的电路称为一次接线或主接线。

要实现电力系统的正常稳定经济运行，除了一次设备外，还必须有相应的二次设备。

二次设备对一次设备起检测、控制、调节、保护的作用，包括各种测量仪表、控制和信号器具、继电保护及安全自动装置等。

由二次设备按一定要求构成的电路称为二次接线或二次回路。

二次回路一般包括控制回路、继电保护回路、测量回路、信号回路、自动装置回路、计算机监控回路等。

描述二次回路的图纸就称为二次接线图或二次回路图。

在电力系统中，二次设备及二次回路对于电力系统的安全生产至关重要。

即使一次设备正常运行，一旦二次设备出现异常，也将导致严重后果。

例如，线路保护接线有误或整定值不正确，当发生短路故障时，保护会拒动或误动，造成越级跳闸，扩大停电范围或损坏电气设备；测量回路有问题，则会造成测量不准确，影响对运行设备工况的正确分析判断；计量回路有问题，则会影响电力系统自身或用户的经济利益。

所以，二次设备虽然没有直接参与电能的生产过程，但其作用不可忽视，在自动化水平较高的大型发电厂、变电站中这一点尤其重要。

明确一次设备部分图符如下：断路器负荷开关隔离开关熔断器区别在设计的时候我们是怎么确定组合的。

例如有时候我们可以采用断路器加负荷开关来完成电路的通断功能，有时候却使用断路器加隔离开关来实现，有时候还使用负荷开关和隔离开关及熔断器的组合来实现。
