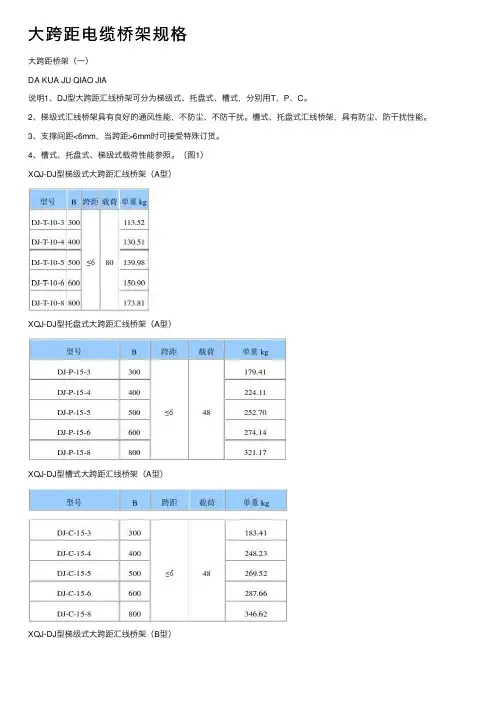

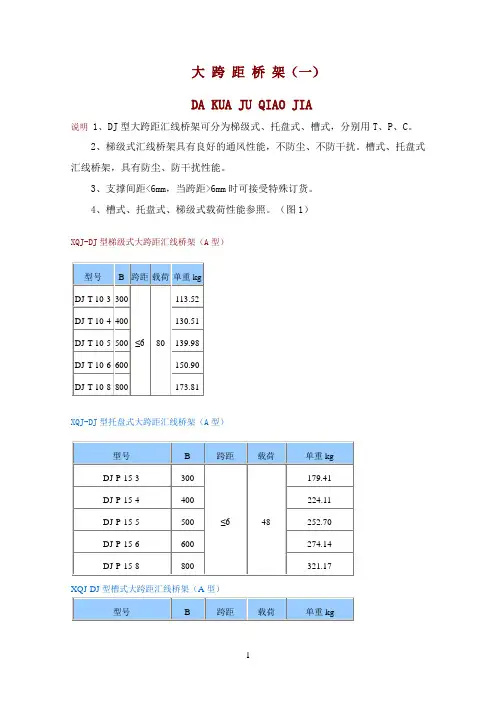

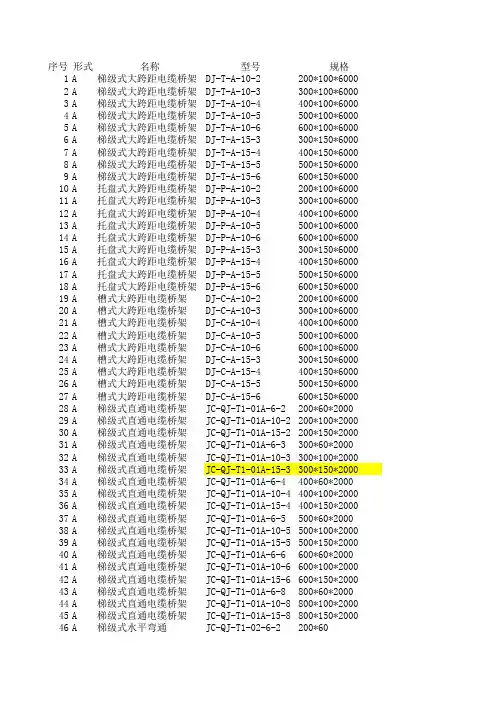

大 跨 距 桥 架（一） DA KUA JU QIAO JIA
说明 1、DJ 型大跨距汇线桥架可分为梯级式、托盘式、槽式，分
别用T 、P 、C 。
2、梯级式汇线桥架具有良好的通风性能，不防尘、不防
干扰。槽式、托盘式汇线桥架，具有防尘、防干扰性能。
3、支撑间距<6mm ，当跨距>6mm 时可接受特殊订货。
4、槽式、托盘式、梯级式载荷性能参照。（图1）
XQJ-DJ 型梯级式大跨距汇线桥架（A 型）
型号
B 跨距 载荷 单重kg
DJ-T-10-3 300 ≤6 80 DJ-T-10-4 400
DJ-T-10-5 500 DJ-T-10-6 600 DJ-T-10-8 800
XQJ-DJ 型托盘式大跨距汇线桥架（A 型）
型号
B 跨距 载荷 单重kg
DJ-P-15-3 300 ≤6 48
DJ-P-15-4 400
DJ-P-15-5 500 DJ-P-15-6 600 DJ-P-15-8 800
XQJ-DJ 型槽式大跨距汇线桥架（A 型）
型号
B 跨距 载荷 单重kg
DJ-C-15-3 300 ≤6 48
DJ-C-15-4 400
DJ-C-15-5 500 DJ-C-15-6 600 DJ-C-15-8 800
XQJ-DJ 型梯级式大跨距汇线桥架（B 型）
型号B跨距载荷单重kg
DJ-T-15-2200
DJ-T-15-3300
DJ-T-15-4400
≤680
DJ-T-15-5500
DJ-T-15-6600
DJ-T-15-8800
XQJ-DJ型托盘式大跨距汇线桥架（B型）
型号B跨距载荷单重kg
DJ-P-15-2200
DJ-P-15-3300
DJ-P-15-4400
≤640
DJ-P-15-5500
DJ-P-15-6600
DJ-P-15-8800
XQJ-DJ型槽式大跨距汇线桥架（B型）
型号 B 跨距 载荷 单重kg
DJ-C-15-2 200 ≤6
80
DJ-C-15-3 300 DJ-C-15-4 400
DJ-C-15-5 500 DJ-C-15-6 600 DJ-C-15-8 800
槽式、托盘式、梯级式载荷线曲线
载
荷
kg/m
１梯
级式
２槽
式托盘式
挠度(mm) 跨距(6米)
大 跨 距 桥 架 （二） DA KUA JU QIAO JIA
说明
1、DJ 型桥架可分为梯级式、托盘式、槽式，分别用T 、P 、C 。
2、梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架，具有防尘、防干扰性能。
3、支撑间距<6mm ，当跨距>6mm 时可接受特殊订货。
4、槽式、托盘式、梯级式载荷性能参照。（图1）
XQJ-DJ 型梯级式桥架（A 型）
型号 B 跨距 载荷 单重kg
DJ-T-10-3 300 ≤6 48 DJ-T-10-4 400
DJ-T-10-5 500 DJ-T-10-6 600 DJ-T-10-8 800
XQJ-DJ 型托盘式桥架（A 型）
型号 B 跨距 载荷 单重kg DJ-P-10-3 300 ≤6 48
DJ-P-10-4 400 DJ-P-10-5 500 DJ-P-10-6 600 DJ-P-10-8
800
XQJ-DJ 型槽式桥架（A 型）
型号 B 跨距 载荷 单重kg
DJ-C-10-3 300 ≤6 48 DJ-C-10-4
400
DJ-C-10-5 500 DJ-C-10-6 600 DJ-C-10-8
800
XQJ-DJ 型槽式桥架（B 型）
型号B跨距载荷单重kg
DJ-T-15-2200
DJ-T-15-3300
DJ-T-15-4400
≤648
DJ-T-15-5500
DJ-T-15-6600
DJ-T-15-8800
QJ-DJ型托盘式桥架（B型）
型号B跨距载荷单重kg
DJ-P-15-2200
DJ-P-15-3300
DJ-P-15-4400
≤640
DJ-P-15-5500
DJ-P-15-6600
DJ-P-15-8800
XQJ-DJ型槽式桥架（B型）
型号B跨距载荷单重kg
DJ-C-10-2200
DJ-C-10-3300
DJ-C-10-4400
≤640
DJ-C-10-5500
DJ-C-10-6600
DJ-C-10-8800
槽式、托盘式、梯级式载荷线曲线
载
１梯级式
荷
２槽式托
盘式
kg/m
挠度(mm)跨距(6米)
支架
说明
支架是支撑电缆桥架和电缆的主要部分，它由立柱、立柱底座、托臂等组成。我厂生产的支架是根据日本、西德的同类产品设计而成：它具有结构简单、重量轻、成本低、强度大、
造型美等优点，可满足不同环境条件（工艺管道架上、楼板下、墙壁上、电缆沟内）安装成不同形式（悬吊式、直立式、侧壁式、单边、双边和多层等）。
电缆桥架如需多层重载荷吊装时，要尽量采取双边敷设、避免偏载多大。 支架部分的连接螺栓配套供货，安装螺栓（膨胀螺栓）根据需要按型号订货。 支架部分其表面处理的镀锌、喷塑两种，在重腐蚀环境中可采取防腐处理。 用户如需其它品种规格的支架，欢迎来图、来函或面洽订货。 工字钢立柱 XQJ-H01A
序
号
型号 规格L
重量kg/
件 备注
1 H-01A-3 300 Ⅱ型每件加 重
2 H-01A-5 500
3 H-01A-8 800
4 H-01A-10 1000
5 H-01A-15 1500
6 H-01A-20 2000
7 H-01A-25 2500
8 H-01A-30 3000
H-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧壁式。悬吊式、直立式均可用双边多层安装，根据设计需要，亦可采用10#工字钢，其长度按需要选择。 丁字型立柱 XQJ-H-01B
序号 型号 规格L
重量kg/
件
备注
1 H-01B-3 300 Ⅱ型每件加 重
2 H-01B-5 500
3 H-01B-8 800
4 H-01B-10 1000
5 H-01B-15 1500
6 H-01B-20 2000
H-01B 丁字钢立柱可在载荷轻时作单边吊装，配套托臂为TB-01Ａ，安装方法与工字钢相同。
槽钢立柱 XQJ-H-01C
序号
型号
规格L
重量kg/
件 备注
1 H-01C-3 300 Ⅱ型每件加重
2 H-01C-5 500 3
H-01C-8 800
4 H-01C-10 1000
5 H-01C-15 1500
6 H-01C-20 2000
H-01C 槽型立柱可作垂直引上，引下或与TB-03 托壁配套作吊装立柱。
角钢立柱 XQJ-H-01D
序号 型号
规格L
重量kg/
件 备注
1 H-01D-3 300 Ⅱ型每件加重
2 H-01D-5 500
3 H-01D-8 800
4 H-01D-10 1000
5 H-01D-15 1500
6 H-01D-20 2000
H-01D 角钢立柱可用作轻载荷单边吊装立柱，配套托臂为TB-03。 异型立柱 XQJ-H-01E
序号
型号
规格
L
重量kg/件 备注
1 H-01E-3 300 Ⅱ型每件 加重
2 H-01E-5 500
3 H-01E-8 800
4 H-01E-10 1000
5 H-01E-15 1500 6
H-01E-20 2000
H-01E 异型立柱可作为单边吊装桥架的立柱，配套托臂为TB-02，底座连接螺栓M12。
工字钢立柱底座 XQJ-H-02A
1、连接螺栓 M12×30
2、膨胀螺栓
3、工字钢底座 H-02A
4、工字钢底座 H-01A
序号 型号 规格B 重量元/件
备注 1
H-02A-3
80
32
配8#工字钢
2H-02A-10100配10#工字钢H-02A工字钢立柱底座，用于悬挂式直立工字钢立柱的支承连接，安装时先用M12膨胀螺栓或予埋螺栓固定好底座（如与钢结构件连接可采用焊接，焊好后涂化），然后用M12×30连接螺栓固定工字钢。
槽钢立柱底座XQJ-H-02C
1、连接螺栓
M10×25
2、槽型立柱
底座
H-02C
3、槽型立柱
H-01C 序号型号规格重量元/件备注
1H-02C60配立柱H-02C槽钢立柱底座可与H-01C槽型立柱、H-01E异型立柱配套，可作吊装电缆或垂直引上、引下用。
角钢立柱底座XQJ-H-02D
1、角钢立柱底座
H-02D
2、连接螺栓
M10×20
3、角钢立柱
L-01D H-02D角钢立柱底座与H-01B丁字钢立柱式、H-01D角钢立柱配套作吊装桥架用，连接螺栓M-10×25，每件元/件。
工字钢倾斜底座XQJ-H-03AS
1、连接螺栓
M120×30
2、工字钢倾斜
底座
H-03A
3、工字钢立柱
H-02A
重量
备注
序号型号规格B
元/件
1H-03A-8#80配8#工字钢立柱
2H-03A-10#100配10#工字钢立柱
H-03A倾斜底座与H-01A型工字立柱配套，适用于倾斜过梁安装，也可坚固在墙壁上作倾斜支撑用。
槽钢倾斜底座XQJ-H-03C
1、槽钢底座
H-03C
2、连接螺栓
M10×25
3、槽钢立柱
H-01C H-03c型槽钢倾斜底座可与H-01C型工字钢立柱、H-01E异型立柱配，在需倾斜安装时选用，每件单价。
角钢倾斜底座XQJ-H-03D
1、角钢倾斜底座
H-03D
2、连接螺栓
M10×25
3、角钢立柱
L-01D
序号型号规格重量元/件备注
1
H-03D 40 配立柱
托臂 XQJ-TB-01A
1、工字钢立柱 H-01A
2、托臂 TB-1A
序号 型号 规格b 重量kg/件
备注
1 TB-01A-150 150 螺栓、压板配
套供给价另
计。 2 TB-01A-200 200 3 TB-01A-300 300
4 TB-01A-400 400
5 TB-01A-500 500
6 TB-01A-600 600
7 TB-01A-700 700 8
TB-01A-800
800
TB-01A 托臂为H-01A 工字钢及H-01B 丁字型立柱配套使用。它可以自由升降，与工字钢配合时可以双边或单边敷设。 托臂 XQJ-TB-01B
1、托臂 TB-01B
2、膨胀螺栓 IS-06 序
号
型号
规格b
重量kg/
件 备注
1 TB-01B-150 150 连接 螺栓
M12 价另 计。
2 TB-01B-200 200
3 TB-01B-300 300
4 TB-01B-400 400
5 TB-01B-500 500
6 TB-01B-600 600
7 TB-01B-700 700
8 TB-01B-800 800
TB-01B 托臂一般用膨胀螺栓与墙壁等直接安装或钢件焊接，也可配上压板与H-01A 工字钢配套安装。
托臂 XQJ-TB-02
1、异型立柱 H-01E
2、托臂 TB-02
3、连接螺栓 IS-05
序号 型号 规格b 重量kg/件
备注 1 TB-02-150 150 连接螺栓IS-05M10×35价另计。
2 TB-02-200 200 3
TB-02-300
300
4TB-02-400400
5TB-02-500500
6TB-02-600600
7TB-02-700700
8TB-02-800800
TB-02托臂主要同H-01E异型方柱配套安装。IS-05连接螺栓配套供应。托臂XQJ-TB-03
1、角钢立柱子H-07D
2、连接螺栓IS-03m10×25
3、托臂TB-03序
号
型号
规格
b
重量
kg/件
备注1TB-03-50100
连接
螺栓
M10
价另
计。2TB-03-150150
3TB-03-200200
4TB-03-300300
5TB-03-400400
6TB-03-500500
7TB-03-600600
8TB-03-700700
9TB-03-800800
TB-03型托臂可与H-01D型角钢立柱、H-01C型槽钢立柱直接在墙壁上安装。托臂XQJ-TB-04
1、固定压板
TPC-QJ
2、连接螺栓
IS-03MB×20
3、桥架
TPC
4、托臂
TB-04
5、膨胀螺栓
IS-06
序号型号规格b重量kg/件备注
1TB-04-150150
2TB-04-200200
3TB-04-300300
4TB-04-400400
5TB-04-500500
6TB-04-600600
7TB-04-700700
8TB-04-800800
TB-04托臂适用于各种形式桥架在垂直引上、引下或过梁时固定用。桥架悬吊式安装示意图与横梁及吊杆XQJ-TB-05A-05B
型号名称
IS膨胀螺栓
TPC-08护罩
C-01A桥架
TB-05A吊杆
TB-05B横梁
单
桥架悬吊式安装示意图型号bmm emm
重
TB-05B-7700
L63×6
TB-05B-101000
TB-05B-161600
L80×8
TB-05B-212100
型号H单重kg
TB-05A-5500
TB-05A-101000
TB-05A-151500
TB-05A-202000
护罩与连接件
