两板模和三板模的差异和应用

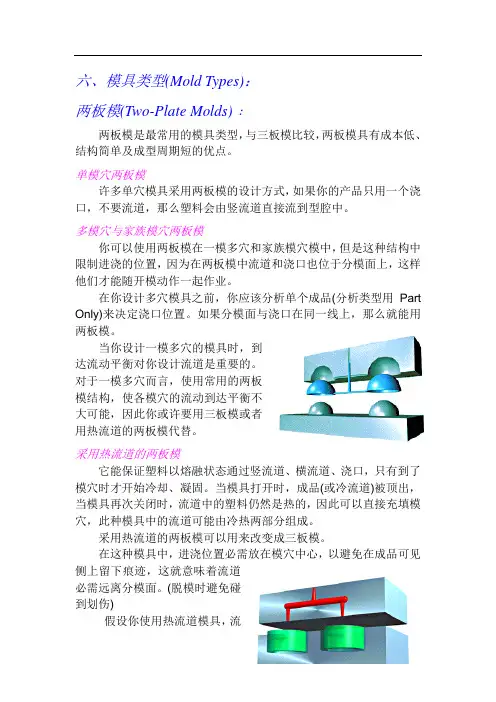

六、模具类型(Mold Types)：两板模(Two-Plate Molds)﹕两板模是最常用的模具类型，与三板模比较，两板模具有成本低、结构简单及成型周期短的优点。

单模穴两板模许多单穴模具采用两板模的设计方式，如果你的产品只用一个浇口，不要流道，那么塑料会由竖流道直接流到型腔中。

多模穴与家族模穴两板模你可以使用两板模在一模多穴和家族模穴模中，但是这种结构中限制进浇的位置，因为在两板模中流道和浇口也位于分模面上，这样他们才能随开模动作一起作业。

在你设计多穴模具之前，你应该分析单个成品(分析类型用Part Only)来决定浇口位置。

如果分模面与浇口在同一线上，那么就能用两板模。

当你设计一模多穴的模具时，到达流动平衡对你设计流道是重要的。

对于一模多穴而言，使用常用的两板模结构，使各模穴的流动到达平衡不大可能，因此你或许要用三板模或者用热流道的两板模代替。

采用热流道的两板模它能保证塑料以熔融状态通过竖流道、横流道、浇口，只有到了模穴时才开始冷却、凝固。

当模具打开时，成品(或冷流道)被顶出，当模具再次关闭时，流道中的塑料仍然是热的，因此可以直接充填模穴，此种模具中的流道可能由冷热两部分组成。

采用热流道的两板模可以用来改变成三板模。

在这种模具中，进浇位置必需放在模穴中心，以避免在成品可见侧上留下痕迹，这就意味着流道必需远离分模面。

(脱模时避免碰到划伤)假设你使用热流道模具，流道不需顶出，因此流道远离分模面也不会引起任何问题。

热流道也适用于小产品的一模多穴模具中，假如有许多小产品，常用的流道系统可能会浪费许多材料，如果它不能回收的话。

热流道的优点：较少的废料，无需回收较不明显的浇口痕迹可以不要切除浇口缩短成型周期可较大程度上控制模穴充填和胶体流动热流道的缺点：较高的成本难于改变材料颜色易于出故障，特别是加热控制系统对热敏性材料不适用对高数量、高品质的产品，采用热流道系统利大于弊。

在有些案中，最好的结果也许是采用热流道与冷流道的结合。

模具基本结构简介之两板模主讲:吴会清前言模具基本结构一般分为:两板模、三板模、热流道模1.两板模（2 plate mold ）两板模又称单一分型面模，是注塑模中最简单的一种，它以分型面为界将整个模具分为两部分；动模和定模，一部分型腔在动模；一部分型腔在定模，主流道在定模；分流道开设在分型面上，开模后，制品和流道留在动模，动模部分设有顶出系统，其它模具都是两板模的发展。

2.三板模或细水口模（3 plate mold, pin-point gate mold）有两个分型面将模具分成三部分，比两板模增加了浇口板，适用于制品的四周不准有浇口痕迹的场合，这种模具采用点浇口，所以叫细水口模，这种模具相应复杂些，启动动用山打螺丝或拉板。

3.热流道模（hot runner manifold）借助加热装置使浇注系统中的塑料不会凝固，也不会随制品脱模，所以又称无流道模。

模具结构一般由客户或者依据产品来决定的。

在这里主要讲述两板模的基本结构。

两板模模架形式工字模直身模定位环浇口衬套导柱衬套运输板定位块导柱顶板导柱顶板导柱工字模轴侧图运输板定位块计数器工字模平面图冷却水道浇口衬套斜导销定位环定位环螺钉内模镶件上固定板导套动模板导柱模脚、方铁、垫板下固定板成型斜顶块内模镶件铲机滑块斜顶块顶针撑头顶针固定板、面针板顶针推板、底针板撑头固定螺丝顶针顶板导柱顶板导套回位销模胚固定螺丝两板模基本零件简介1.上固定板：作用是将定模座板和连接于定模座板的其它定模部分安装在注射机的定模板上。

定模座板比其它模板宽25～30mm，便于用压板或螺栓固定。

2.定位环：作用是保证模具中心和注射机喷嘴中心一致。

外径与注射机定模板的定位孔间隙配合，内径与浇口套间隙配合。

3.浇口衬套：作用是形成浇注系统的主流道。

4.定模板：作用是开设型腔，成型塑件外形。

5.动模板：作用是固定型芯和组成模腔。

6.型芯、公模：用来成型塑料的内表面。

7.导柱：作用是合模时与导套配合，为动模部分和定模部分导向。

两板模和三板模的区别公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]请问两板模和三板模有何区别两板模俗称大水口模三板模俗称细水口模1、大水口就是前模不单独分型的模具也称二板模导柱正装，而细水口则是定模有单独分型的也就是说模具不只分型一次（至少二次）2、笼统的说大水口就是产品脱模后有水口在上面或多或少而已，细水口刚好相反！3、大水口前模都是A板定死的细水口有简化和标准的水口出在前模4、多一块水口推板~~ 细水口就是:比大水口多一块水口料推板.5、大水口:需要后序手工或其他手段去除的水口。

细水口:不需要后序手工或其他手段去除的水口,顶出之后产品与流道分开的水口.6、简单的说大水口是二板模，细水口是三板模。

7、简单的说：大水口就是两板模，小水口就是三板模，两着只差一个刮料板而已。

? ???8、细水口就是:比大水口多一块水口料推板.9、非限性浇口(大水口):优点:充型快,压力小,补缩能力强,适用于粘度高,流动性差的塑料,压力损失少. 缺点:封浇时间长,周期慢,内应力大对塑件影响大,难切除.??限制性浇口(细水口):优点:剪切,摩擦,降粘,便于充型,纹理清晰效率周期快,减少内应力,防止变形破裂,对制品影响少,易切除. 缺点:注射压力要高补编能力小,压力降低,对热敏性塑料易分解变色,缩孔,凹陷!10、大小水口的区别就是母模两板与三板的区别，小水口也叫三板模，点进胶方式，中间多一快脱料板，起进胶分流和分型时将料头与产品分离并从灌嘴来出，使物料自动分离。

三板模比两板模多装树脂或机械开闭器，小拉杆，大拉杆（模具较小时可以不设计）脱料伴拉料钉等。

前两种主要起控制开模顺序的作用，大拉杆起保护小拉杆的作用，拉料钉装在母模固定板上，拉住脱料板上的料头。

11、大水口一般都需要水口顶针的，而细水口需要拉料针．细水口是点直入水，产品取出后不需再加工；大水口一般大口直入，产品取出后还要剪水口的．大水口还分边直入和打底直入．12、细水口三块板，也有特殊2块板的！进料口，上大下小，-1.2MM。

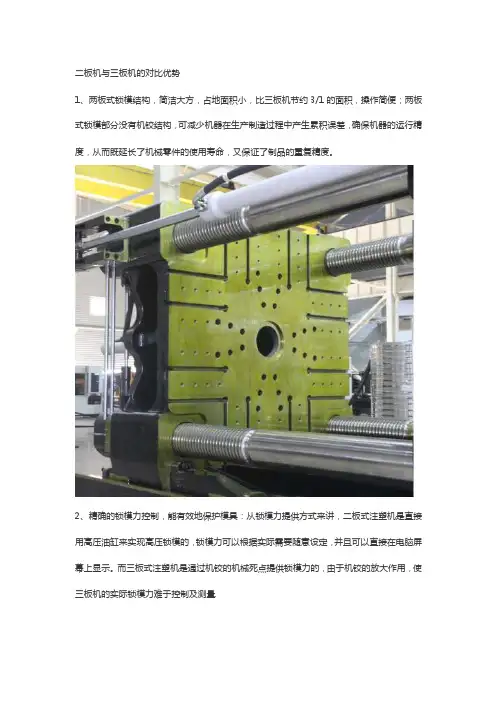

二板机与三板机的对比优势
1、两板式锁模结构，简洁大方，占地面积小，比三板机节约3/1的面积，操作简便；两板式锁模部分没有机铰结构，可减少机器在生产制造过程中产生累积误差，确保机器的运行精度，从而既延长了机械零件的使用寿命，又保证了制品的重复精度。

2、精确的锁模力控制，能有效地保护模具：从锁模力提供方式来讲，二板式注塑机是直接用高压油缸来实现高压锁模的，锁模力可以根据实际需要随意设定，并且可以直接在电脑屏幕上显示。

而三板式注塑机是通过机铰的机械死点提供锁模力的，由于机铰的放大作用，使三板机的实际锁模力难于控制及测量.
3、超大范围的容模量：容模量是注塑机锁模部分非常重要的技术参数，它直接影响到一台注塑机的实用范围，大的容模量可适应更多薄模具和厚模具的生产需要。

另外，由于两板机不受机铰伸缩行程的限制，所以可以按客户需求为客户特殊定制超大开模行程的专用机。

问题咨询解决专家：微信158****5704
4、优良的模板垂直度和平行度保证，模板的平行度对于模具的保护至关重要，模具损坏大部分是因为模板不平行，最终导致模具各方向受力不均，在长时间的高压闭合状态下，模具产生塑性变形，从而损坏模具。

优良的平行度不仅可以保护模具，而且还是影响制品品质的关键；。
