网络硬盘录像机码流和录像存储空间计算方法

视频存储容量的计算 The document was finally revised on 2021
视频存储总容量的计算
视频存储容量的计算公式如下：
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。

按计算公式，以一个中小规模的例子计算：
500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是：【码率】(kbps)=【文件大小()】X8/【时间(秒)】/1024
码流（Data Rate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

所以应该是一样的,只是称谓不同。

摄像机码流与硬盘存储时间的关系720P 即100万网络摄像机的码流一般为2.2Mbit/s960P 即130万网络摄像机的码流一般为2.8Mbit/s1080P 即200万网络摄像机的码流一般为4.5Mbit/s经过计算，每个100万网络摄像机1天约占用24G硬盘空间。

每个130万网络摄像机1天约占用28G硬盘空间。

每个200万网络摄像机1天约占用48G硬盘空间。

假如您想了解更多的内容，请继续往下看。

根据录像要求(录像类型、录像资料保存时间)计算一台硬盘录像机所需总容量计算方法:(1)计算单个通道每小时所需的存储容量q,单位Mbyte。

q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s(2)确定录像时间要求后单个通道所需的存储容量m,单位Mbytem=q×h×D其中h是每天录像时间(小时)D是需要保存录像的天数码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G码率码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps 即千位每秒。

通俗一点的理解就是取样率,单位时间内取样率越大,精度就越高,处理出来的文件就越接近原始文件,但是文件体积与取样率是成正比的,所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真,围绕这个核心衍生出来的cbr(固定码率)与vbr(可变码率),都是在这方面做的文章,不过事情总不是绝对的,从音频方面来说,码率越高,被压缩的比例越小,音质损失越小,与音源的音质越接近。

码率计算公式基本的算法是:文件体积=时间X码率/8。

这里时间单位是秒,码率除以8,就不用说了。

举例,D5的碟,容量4.3G,考虑到音频的不同格式,占用一定的空间,姑且算为600M,视频文件应不大于3.7G,视频长度100分钟(6000秒),计算结果:码率应为4900K。

例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB各种分辨率下采用什么样的码流可以获得较好的图像质量，一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计注：为什么除以8，其实很简单，我们计算的是硬盘容量，硬盘容量是以多少兆字节为单位的，而“码流大小×3600”计算出来的是多少比特，一字节（byte）等于8比特（bits），换算成兆字节就要÷8÷1024了。

目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

硬盘录像机容量算法如何计算录像容量存储空间=（码流*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G常识：字节（Byte /bait/ n. [C]）是计算机信息技术用于计量存储容量的一种计量单位，也表示一些计算机编程语言中的数据类型和语言字符。

B（Byte）与b（bit）数据存储是以“字节”（Byte）为单位，数据传输是以大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位。

不同数量级间数据存储是以10进制表示，数据传输是以2进制表示的，所以1KB不等于1000B。

1KB=1024B；1MB=1024KB=1024×1024B。

其中1024=210。

1B（byte，字节）= 8 bit（见下文）；1KB（Kibibyte，千字节）=1024B= 2^10 B；1MB（Mebibyte，兆字节，百万字节，简称“兆”）=1024KB= 2^20 B；1GB（Gigabyte，吉季节，十亿字节，又称“千兆”）=1024MB= 2^30 B；1TB（Terabyte，万亿字节，太字节）=1024GB= 2^40 B；1PB（Petabyte，千万亿字节，拍字节）=1024TB= 2^50 B；1EB（Exabyte，百亿亿字节，艾字节）=1024PB= 2^60 B；1ZB（Zettabyte，十万亿亿字节，泽字节）= 1024EB= 2^70 B；1YB（Yottabyte，一亿亿亿字节，尧字节）= 1024ZB= 2^80 B；1BB（Brontobyte，一千亿亿亿字节）= 1024YB= 2^90 B；1NB（NonaByte，一百万亿亿亿字节） = 1024 BB = 2^100 B；1DB（DoggaByte，十亿亿亿亿字节） = 1024 NB = 2^110 B；硬盘生产商是以GiB（十进制，即10的3次方=1000，如1MiB=1000KB）计算的，而电脑（操作系统）是以GB（2进制，即2的10次方，如1MB=1024KB）计算的，但是国内用户一般理解为1MiB=1M=1024 KB, 所以为了便于中文化的理解，翻译MiB为MB也是可以的。

根据录像要求(录像类型、录像资料保存时间)计算一台硬盘录像机所需总容量计算方法:(1)计算单个通道每小时所需的存储容量q,单位Mbyte。

q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s (2)确定录像时间要求后单个通道所需的存储容量m,单位Mbytem=q×h×D其中h是每天录像时间(小时)D是需要保存录像的天数码率是512时候,正常录像每小时单通道文件大小225M;每天(24小时)大概5.3G码率是384时候,正常录像每小时单通道文件大小168.75M;每天(24小时)大概4G码率码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps即千位每秒。

通俗一点的理解就是取样率,单位时间内取样率越大,精度就越高,处理出来的文件就越接近原始文件,但是文件体积与取样率是成正比的,所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真,围绕这个核心衍生出来的cbr(固定码率)与vbr(可变码率),都是在这方面做的文章,不过事情总不是绝对的,从音频方面来说,码率越高,被压缩的比例越小,音质损失越小,与音源的音质越接近。

编辑本段码率计算公式基本的算法是:文件体积=时间X码率/8这里时间单位是秒,码率除以8,就不用说了。

举例,D5的碟,容量4.3G,考虑到音频的不同格式,占用一定的空间,姑且算为600M,视频文件应不大于3.7G,视频长度100分钟(6000秒),计算结果:码率应为4900K。

编辑本段码率几点原则1、码率和质量成正比(废话),但是文件体积也和码率成正比。

这是要牢记的。

2、码率超过一定数值,对图像的质量没有多大影响。

3、DVD的容量有限,无论是标准的4.3G,还是超刻,或是D9,都有极限。

这也是废话,但是就有人记不住或忽略这点,漫天讨论。

编辑本段视频码率计算机中的信息都是二进制的0和1来表示,其中每一个0或1被称作一个位,用小写b表示,即bit(位);大写B表示byte,即字节,一个字节=八个位,即1B=8b;前面的大写K表示千的意思,即千个位(Kb)或千个字节(KB)。

安防监控系统硬盘录像机如何计算硬盘容量各种分辨率下采用什么样的码流可以获得较好的图像质量DS-8000HC嵌入式网络硬盘录像机支持多种分辨率，我们一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和1 6路。

最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps 少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。

我们一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

最大可以连接8块2000GB的硬盘，总容量可高达1.6T （目前市面上最大的硬盘在1000GB左右），如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)。

视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。

我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。

每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。

高的帧率可以得到更流畅、更逼真的动画。

每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。

码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，176×144，640×480，1024×768。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。

服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

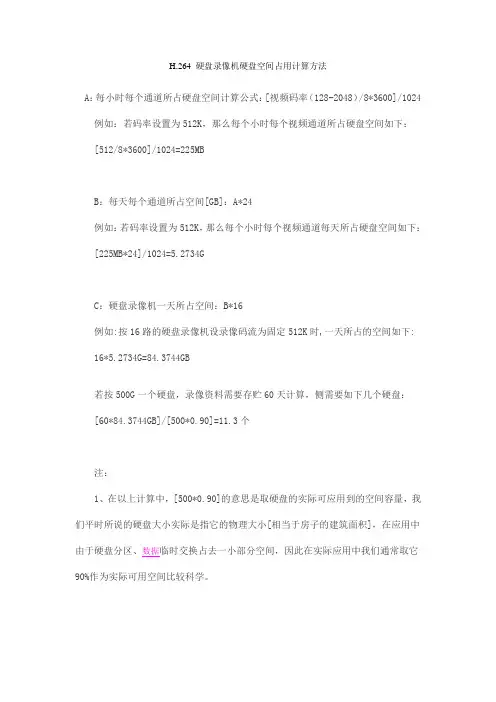

H.264 硬盘录像机硬盘空间占用计算方法
A：每小时每个通道所占硬盘空间计算公式：[视频码率（128-2048）/8*3600]/1024 例如：若码率设置为512K，那么每个小时每个视频通道所占硬盘空间如下：[512/8*3600]/1024=225MB
B：每天每个通道所占空间[GB]：A*24
例如：若码率设置为512K，那么每个小时每个视频通道每天所占硬盘空间如下：[225MB*24]/1024=5.2734G
C：硬盘录像机一天所占空间：B*16
例如:按16路的硬盘录像机设录像码流为固定512K时,一天所占的空间如下: 16*5.2734G=84.3744GB
若按500G一个硬盘，录像资料需要存贮60天计算，侧需要如下几个硬盘：[60*84.3744GB]/[500*0.90]=11.3个
注：
1、在以上计算中，[500*0.90]的意思是取硬盘的实际可应用到的空间容量，我们平时所说的硬盘大小实际是指它的物理大小[相当于房子的建筑面积]，在应用中由于硬盘分区、数据临时交换占去一小部分空间，因此在实际应用中我们通常取它90%作为实际可用空间比较科学。

2、在对录像画质要求不高的场所，一般设定的码流设置为固定码流256K，那么每个小时每个视频通道所占的硬盘空间为113MB。

3、在对录像画质要求比较高的场所码流通常设置为固定码流在512K以上（D1画质一般需要2048K左右），也可以在DVR中设置为可变码流，当设置为可变码流时，主机会根据每一个通道当时的画面运动情况自动调节码流，以达到录像的最佳效果，这时录像占用空间就比较难预算一个精确值。

4、往往我们的客户都希望保存的录像画质不能太差，又想所占的硬盘空间比较小，在这我们可以在主机中设置为可变码流，同时再设一个码流的上限值。

视频图像存储采用中心存储结构，各监控点上传视频图像、报警、语音、备份存储相结合，按部门需求分别存储。

监控点录像格式及存储时间：新建高清视频图像采用300万像素4M 码流存储，布署在管控中心。

根据视频存储格式及保存时间，计算所需的存储容量。

计算方法：
第一步：根据式（1）计算每路视频每小时所需要的存储容量i q , 单位MByte 。

102436008÷⨯÷=i i d q （1）
其中：i d － 码率，单位Kbit/s
第二步：确定录像时间要求后，根据式（2）计算单个通道所需要的存储容量i m ，单位MByte 。

i m = i q ×i h ×i D （2）
其中：i h － 每天录像时间（小时）
i D － 需要保存录像的天数
第三步：根据式（3）计算全部路数视频定时录像时所需总容量（累加）T q 。

∑==c i i
T m q 1 （3）
其中：c — 视频监控的通道总数。

（磁盘格式化的损失10%空间）
根据以上计算方法，算得本方案所需存储空间为：
容量为：（((i q /8)×3600)/1024×24×天数×路数）/0.9
(注：存储单位换算1TB=1024GB ；1GB=1024MB ；1MB=1024KB)。

摄像机不同格式存储空间硬盘录像机压缩存储在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。

比特率是指每秒传送的比特 (bit) 数。

单位为 bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码 (压缩 )后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是 0，要么是 1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大 ;如果比特率越少则情况刚好相反。

码流 (DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用 FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表:传输带宽计算 : 比特率大小×摄像机的路数 =网络带宽至少大小;注:监控点的带宽是要求上行的最小限度带宽 (监控点将视频信息上传到监控中心 );监控中心的带宽是要求下行的最小限度带宽 (将监控点的视频信息下载到监控中心);例:电信2Mbps 的ADSL宽带，理论上其上行带宽是 512kbps=64kb/s，其下行带宽是 2Mbps=256kb/s 例:监控分布在5 个不同的地方，各地方的摄像机的路数:n=10(20 路)1 个监控中心，远程监看及存储视频信息，存储时间为 30 天。

不同视频格式的带宽及存储空间大小计算如下:地方监控点 : CIF 视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10 路摄像机所需的数据传输带宽为: 512Kbps(视频格式的比特率 ) ×10(摄像机的路数 ) ≈5120Kbps=5Mbps(上行带宽 ) 即:采用 CIF 视频格式各地方监控所需的网络上行带宽至少为 5Mbps; D1 视频格式每路摄像头的比特率为 1.5Mbps，即每路摄像头所需的数据传输带宽为 1.5Mbps，10 路摄像机所需的数据传输带宽为 : 1.5Mbps(视频格式的比特率 ) ×10(摄像机的路数 )=15Mbps(上行带宽 ) 即:采用 D1 视频格式各地方监控所需的网络上行带宽至少为 15Mbps; 720P(100万像素 )的视频格式每路摄像头的比特率为 2Mbps，即每路摄像头所需的数据传输带宽为 2Mbps，10 路摄像机所需的数据传输带宽为 : 2Mbps(视频格式的比特率 ) ×10(摄像机的路数 )=20Mbps(上行带宽 ) 即:采用 720P 的视频格式各地方监控所需的网络上行带宽至少为 20Mbps;1080P(200万像素 )的视频格式每路摄像头的比特率为 4Mbps，即每路摄像头所需的数据传输带宽为 4Mbps，10 路摄像机所需的数据传输带宽为 : 4Mbps(视频格式的比特率 ) ×10(摄像机的路数 )=40Mbps(上行带宽 ) 即:采用 1080P 的视频格式各地方监控所需的网络上行带宽至少为 40Mbps;监控中心 : CIF视频格式的所需带宽 : 512Kbps(视频格式的比特率 ) ×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽 ) 即 :采用CIF 视频格式监控中心所需的网络下行带宽至少25Mbps D1 视频格式的所需带宽 : 1.5Mbps(视频格式的比特率 ) ×50(监控点的摄像机的总路数之和 )=75Mbps(下行带宽 ) 即:采用 D1 视频格式监控中心所需的网络下行带宽至少 75Mbps 720P(100 万像素 )的视频格式的所需带宽 : 2Mbps(视频格式的比特率 ) ×50(监控点的摄像机的总路数之和 )=100Mbps(下行带宽 ) 即:采用 720P 的视频格式监控中心所需的网络下行带宽至少 100Mbps 1080P(200 万像素 )的视频格式的所需带宽 : 4Mbps(视频格式的比特率 ) ×50(监控点的摄像机的总路数之和 )=200Mbps(下行带宽 ) 即:采用 1080P 的视频格式监控中心所需的网络下行带宽至少 200Mbps存储空间计算: 码流大小 (单位 :kb/s; 即: 比特率÷8) ×3600(单位 :秒;1 小时的秒数)×24(单位:小时;一天的时间长)×30(保存的天数) ×50(监控点要保存摄像机录像的总数 ) ÷0.9(磁盘格式化的损失 10%空间)=所需存储空间的大小(注:存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50 路存储 30 天的 CIF视频格式录像信息的存储空间所需大小为: 64× 3600 × 24× 30÷×050.9=8789.1GB ≈ 9TB50 路存储 30天的 D1视频格式录像信息的存储空间所需大小为: 192× 3600 × 24× 30× 50÷ 0.9=26367.2GB ≈ 26TB50 路存储 30 天的 720P(100万像素 )视频格式录像信息的存储空间所需大小为 : 256 ×3600×24×30×50÷0.9=35156.3GB≈35TB50 路存储 30 天的 1080P(200万像素 )视频格式录像信息的存储空间所需大小为 : 512 ×3600×24×30×50÷0.9=70312.5GB≈69TB。

录像存储计算公式在数字化时代，录像已经成为我们日常生活中不可或缺的一部分。

无论是监控摄像头、家庭摄像机还是专业摄像设备，都需要进行录像存储。

而录像存储的计算公式可以帮助我们更好地规划存储空间，确保录像文件能够得到有效管理和保存。

录像存储计算公式的核心是根据录像文件的大小、录制时长、分辨率和帧率等参数来计算所需的存储空间。

一般来说，录像文件的大小与视频质量、视频时长以及视频编码方式有关。

较高的分辨率和帧率会导致视频文件较大，而不同的视频编码方式也会影响文件大小。

为了计算录像存储所需的空间，我们可以使用以下的简化公式：存储空间 = 视频大小 × 录制时长 × 存储比特率其中，视频大小是指每分钟的视频文件大小，一般以兆字节（MB）或千字节（KB）为单位；录制时长是指录像的总时长，以分钟或小时为单位；存储比特率是指每秒钟需要的存储空间，以比特率（bps）为单位。

举个例子，如果一段录像的视频大小为10MB，录制时长为60分钟，存储比特率为1Mbps，那么所需的存储空间就是：存储空间 = 10MB × 60分钟 × 1Mbps = 600MB当然，实际情况可能会更加复杂，需要考虑到不同的视频格式、编码方式、压缩率等因素。

因此，在实际应用中，我们需要根据具体情况来调整计算公式，以确保准确计算所需的存储空间。

除了存储空间的计算，我们还需要考虑到存储设备的选择和管理。

在选择存储设备时，需要考虑到设备的存储容量、读写速度、可靠性等因素，以满足录像存储的需求。

同时，我们还需要定期备份录像文件，确保数据的安全性和可靠性。

总的来说，录像存储计算公式可以帮助我们更好地规划和管理录像文件的存储空间，确保录像数据的安全性和可靠性。

通过合理的存储空间规划和管理，我们可以更好地利用录像资源，提高工作效率和数据管理的效果。

希望以上内容对您有所启发，谢谢阅读。

1080P、720P、4CIF、CIF所需要的理论带宽【转】在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以先容。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。

例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=.5GB≈69TB。

视频监控集中存储容量计算方法公式如下：存储总容量（TB）=摄像机路数×视频带宽（Mbps）×1024（M变K）×1024（K 变B）×录像时间［3600秒（1小时）×24（1天）×天数）］÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）以1110路摄像机为例，每路数字视频流在按照MEPG-4编码方式码率2Mbps，存储7天，计算集中存储磁盘阵列所需1TB硬盘个数：存储总容量（TB）=1110×2Mbps×1024（M变K）×1024（K变B）×3600秒×24小时×7天÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）≈176T（即需176块硬盘）如果涉及RAID存储方式，再依据硬盘分配数量计算最终硬盘数量。

RAID5磁盘阵列硬盘容量计算RAID5容量计算的公式＝（硬盘数量-1）*容量三块300G硬盘算法：（3-1）*300＝600IDE硬盘实际容量都是不足的，所有生产厂家都如此，没话说。

做RAID的硬盘，除了主引导区、文件分配表，引导区要专用容量外，可能比一般硬盘要多出记录RAID信息的空间吧。

RAID0,RAID10,RAID5的实际容量如何计算？RAID0=硬盘容量*硬盘数量RAID0=G*NRAID10=硬盘容量*硬盘数量/2RAID10=G*N/2RAID5=硬盘容量*(硬盘数量-1)RAID5=G*(N-1)WW欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

监控网络存储计算及设计1.存储容量计算录像文件大小计算，如下述方式：对数字图像实现每天24小时的不间断存储，采用4 Mbps码流，数据保存周期为1个月视频所需硬盘容量计算方式如下：视频码流÷8（转换为字节）×3600（得到一小时存储容量）×24（得到一天存储容量）×30天存储容量）÷1024（转化单位为GB）÷0.9（考虑到格式化后的硬盘损失10%）2048Kbps÷8×3600×24×30/1024/0.9≈1.24TB由以上可知，采用4 Mbps码流存储30天1路需要约1.24TB的存储空间，由于系统中选择摄像机不同，会根据网络摄像机分辨率不同而使用不同的码流，从而对NVR的存储空间有不同的需求。

本系统中，网络摄像机均为高清130万、200万像素的网络摄像机，130万像素摄像机标准码流为4Mbps,200万像素网络摄像机标准码流为6Mbps,系统设计共有XXX只系统设计存储30天需要容量为：2.网络存储设计存储：所有的网络摄像机均采用网络硬盘录像机NVR存储。

迅驰视讯完整的数字解决方案中心提供各个级别的NVR存储设备提供系统的灵活多样选择，从小型的零售店面到大型企业、大厦、学校都有不同的存储设备满足相应的需求，本系统采用集中存储方式，同时考虑硬盘损坏恢复需要，设计可使用使用带有RAID冗余功能的磁盘阵列式网络硬盘录像机进行存储。

根据摄像机的数量，所需存储的时间长短以及NVR安放的位置综合考虑，选择相应的NVR网络硬盘录像机。

系统设计共有XXX只监控摄像机，，需存储30天，共需存储容量为XXX，所需2TB硬盘数量为XXX块，设计使用单台XXX盘位的NVR XXX台，(扩展柜XX 盘位XXX台。

为节约工程成本设计。

)3.NVR产品技术参数1)SHNXXX 多盘位网络硬盘录像机SHNXXX 系列是为了机动性高的数字录像监控市场的动态需要而设计的。

DVR各种分辨率下采用的码流及硬盘存储空间需求计算一、关于分辨率嵌入式网络硬盘录像机可以支持多种分辨率，一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，可采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”二、硬盘容量计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算使用以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

最大可以连接8块2000GB 的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。
