一步一步教你安装机箱与主板连线其实组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，在组装电脑的过程中，最难的是机箱电源接线与跳线的设置其实组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。
如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB 接口，事故是相当严重的，极有可能烧毁主板。
由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。
由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。
一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。
机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
画电气原理图教程
当我们需要绘制电气原理图时，通常需要使用一些基本的符号和线路连接来表示不同的电气元件和连接关系。
下面是一个简单的电气原理图绘制教程，帮助您快速上手。
1. 绘制电源：
使用一条直线表示电源，通常用两条平行的线，上面标注电源的正负极。
2. 绘制电阻：
使用一个波浪线表示电阻，同时标明电阻的阻值。
3. 绘制电容：
使用两条平行的直线表示电容，中间加上两个大于号（>>）来表示电容的极板。
4. 绘制电感：
使用一个半圆加上一个带箭头的直线表示电感，箭头表示电感的方向。
5. 绘制开关：
使用一个带弯曲线的直线表示开关，用来表示开关的打开或关闭状态。
6. 连接元件：
使用直线将不同的元件连接起来，线与线之间使用小弧线平滑连接。
7. 添加标记：
在电气原理图的适当位置上添加标记，用来标注元件的名称、编号等信息。
通过以上步骤，您可以绘制出一个基本的电气原理图。
当然，在实际应用中，还可能会涉及更多的电气元件和连接方式，但以上的基本教程可以帮助您快速上手电气原理图的绘制。
请注意，在绘制电气原理图时，确保元件的连接关系正确无误，以确保电路的正常工作。
甬江塑机接线图
机械手共使用1、2、3、5、6、7、8、双色 一共8根线，其中，5、6为一组，接注塑机B23和HCOM ， 7、8为一组，串联锁模阀， 56、78 为同一组，均可互换。
机械手电源为2相220V 务必接地线
3号线 38A
2号线
注塑机安全
门（B21） 继
电
器
接
线
操作：
1 先将机械手安装到注塑机上。
把安全螺丝拿掉。
将注塑机连接线接到机械手上。
2 调整注塑机行程，决定开模距离后，开模到底，将机械手功能打开，在机械手的手控器上监视画面中有（开模完）信号，然后调整机械手的上下，前后，中心点等。
3 插上气管，按机械手的（教导）按钮，读入01 写至21-50任一模号。
或自行教导动作，详见说明书操作步骤。
4 按机械手（功能）键，将安全门选择为使用，意思就是说当安全门打开时，机械手不会下降，以确保安全。
5 将注塑机选择半自动，将机械手选择全自动。
看一模是否可成功将产品取出，如可以将注塑机与机械手全部选择全自动。
6 中模开关（红色的那个感应开关）仅在三板模时使用，将磁力表做放置于后安全处，让中模开关对准中模，以确保中模在未被拉开时手臂下降造成的损坏。
7 不使用机械手时可将手控器右边的开关拨下，即不使用。
当机械手关闭电源时，务必将复归接头与注塑机连接线插上，不然注塑机不会锁模。
8 机械手使用的气压不得低于5kg.。
9 取产品时，按（时间）键，可慢慢调整机械手前进，吸取的延时时间，最好是调到顶针刚刚顶出，机械手刚好吸取。
10 尽量多看看说明书，上面有所有的正确操作方法。

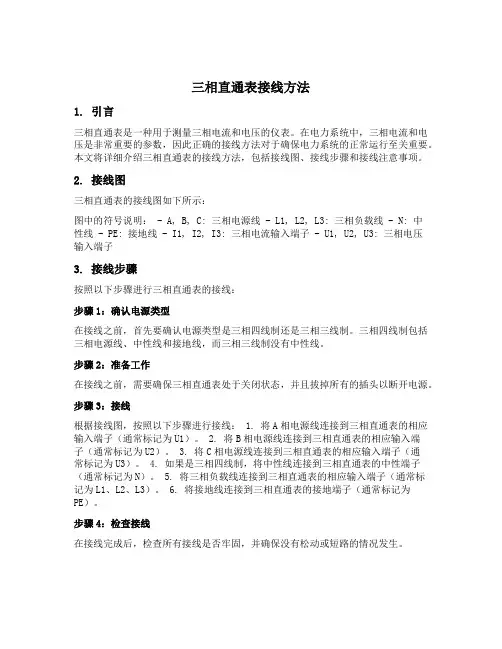

三相直通表接线方法1. 引言三相直通表是一种用于测量三相电流和电压的仪表。
在电力系统中，三相电流和电压是非常重要的参数，因此正确的接线方法对于确保电力系统的正常运行至关重要。
本文将详细介绍三相直通表的接线方法，包括接线图、接线步骤和接线注意事项。
2. 接线图三相直通表的接线图如下所示：图中的符号说明： - A, B, C: 三相电源线 - L1, L2, L3: 三相负载线 - N: 中性线 - PE: 接地线 - I1, I2, I3: 三相电流输入端子 - U1, U2, U3: 三相电压输入端子3. 接线步骤按照以下步骤进行三相直通表的接线：步骤1：确认电源类型在接线之前，首先要确认电源类型是三相四线制还是三相三线制。
三相四线制包括三相电源线、中性线和接地线，而三相三线制没有中性线。
步骤2：准备工作在接线之前，需要确保三相直通表处于关闭状态，并且拔掉所有的插头以断开电源。
步骤3：接线根据接线图，按照以下步骤进行接线： 1. 将A相电源线连接到三相直通表的相应输入端子（通常标记为U1）。
2. 将B相电源线连接到三相直通表的相应输入端子（通常标记为U2）。
3. 将C相电源线连接到三相直通表的相应输入端子（通常标记为U3）。
4. 如果是三相四线制，将中性线连接到三相直通表的中性端子（通常标记为N）。
5. 将三相负载线连接到三相直通表的相应输入端子（通常标记为L1、L2、L3）。
6. 将接地线连接到三相直通表的接地端子（通常标记为PE）。
步骤4：检查接线在接线完成后，检查所有接线是否牢固，并确保没有松动或短路的情况发生。
步骤5：通电测试接线完成后，可以重新插入插头，接通电源，并进行测试以确保三相直通表的正常工作。
4. 接线注意事项在进行三相直通表的接线时，需要注意以下事项：•确保选择正确的接线方法，根据电源类型和负载类型来确定是使用三相四线制还是三相三线制。
•在接线之前，确保三相直通表处于关闭状态，并断开电源。
实验6 声速测量四．实验步骤1.驻波法测声速（1）了解声速测试仪的基本结构，调节示波器面板获得扫描线。
（2）按图示1正确连线，调节两个换能器的间距3cm左右，信号源的频率取20kHz，电压幅度取10V。
（3）将示波器的水平扫描速率与通道2垂直偏转因数旋钮分别调至适当档位，缓慢顺时针方向转动换能器平移鼓轮至驻波波腹位置（示波器显示波形幅值最大）。
（4）调节信号源的频率旋钮，同时观察示波器显示波形幅值变化情况，幅值最大时所对应的频率即为谐振频率f，将f数值记录于表1。
（5）转动换能器平移鼓轮至两换能器端面距离约5厘米左右，确定所选第一个波腹的位置读数l1。
（6）缓慢顺时针方向转动换能器平移鼓轮至驻波波腹位置（示波器显示波形幅值最大）并记录相应的数显标尺读数于表1。
（7）重复步骤7连续记录12个波腹的位置读数并记录于表1。
（8）实时记录环境温度。
2.相位法测声速（1）保持驻波法连线不变，另用一根信号电缆线连接发射器S1的发射波形接口与示波器通道1输入端口，如图5所示。
（2）示波器置（按）X-Y方式，转动接收换能器平移鼓轮观察不同相位差时的李萨如图形（正斜线、椭圆、圆、……、正斜线、……）。
当两换能器端面距离约3厘米时停止转动。
（3）沿测量方向缓慢转动换能器平移鼓轮，当示波器显示一正斜线（/）时停止转动换能器读取读数标尺和鼓轮读数l1，连续测量12个正斜线（/）位置的读数并记录于表2。
注意事项：（1）示波器辉度调节应适度，不可调至最大！（2）两换能器发射端面不可接触！（l﹥3cm）（3）转动换能器平移鼓轮不可过快！注意避免回程差！（4）信号发生器只接A输出端，检查信号发生器的荧屏是否显示A路正弦波，A路幅度选10V，使接收信号适当大，可避免连线的干扰信号。

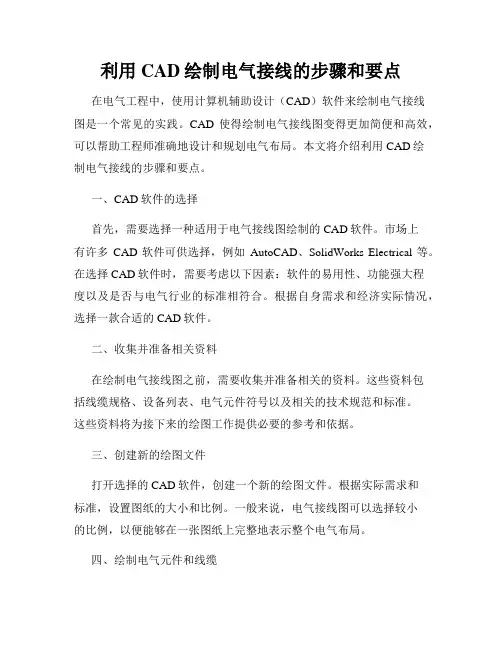

利用CAD绘制电气接线的步骤和要点在电气工程中，使用计算机辅助设计（CAD）软件来绘制电气接线图是一个常见的实践。
CAD使得绘制电气接线图变得更加简便和高效，可以帮助工程师准确地设计和规划电气布局。
本文将介绍利用CAD绘制电气接线的步骤和要点。
一、CAD软件的选择首先，需要选择一种适用于电气接线图绘制的CAD软件。
市场上有许多CAD软件可供选择，例如AutoCAD、SolidWorks Electrical等。
在选择CAD软件时，需要考虑以下因素：软件的易用性、功能强大程度以及是否与电气行业的标准相符合。
根据自身需求和经济实际情况，选择一款合适的CAD软件。
二、收集并准备相关资料在绘制电气接线图之前，需要收集并准备相关的资料。
这些资料包括线缆规格、设备列表、电气元件符号以及相关的技术规范和标准。
这些资料将为接下来的绘图工作提供必要的参考和依据。
三、创建新的绘图文件打开选择的CAD软件，创建一个新的绘图文件。
根据实际需求和标准，设置图纸的大小和比例。
一般来说，电气接线图可以选择较小的比例，以便能够在一张图纸上完整地表示整个电气布局。
四、绘制电气元件和线缆根据收集到的资料和准备好的电气元件符号，使用CAD软件绘制各种电气元件和线缆。
例如，绘制开关、插座、灯具等。
在绘制过程中，要确保电气元件的位置和连接正确无误，符合目标布局和技术规范。
五、添加图例和文字说明绘制完电气元件和线缆后，需要添加图例和文字说明，以便更好地理解和解释图纸内容。
图例可以包括电气元件的符号及其代表的含义，文字说明可以标注线缆的类型、规格和连接方式。
这些说明对于后续的施工、维护和管理非常重要。
六、审查和修改在绘制完电气接线图后，需要进行审查和修改。
仔细检查图纸上的每一个细节，确保电气元件和线缆的位置、连接以及标注等无误。
如发现错误或者不合理之处，及时进行修改和调整。
七、保存和输出最后，保存完成的电气接线图，并选择合适的格式进行输出，如PDF、图纸打印等。

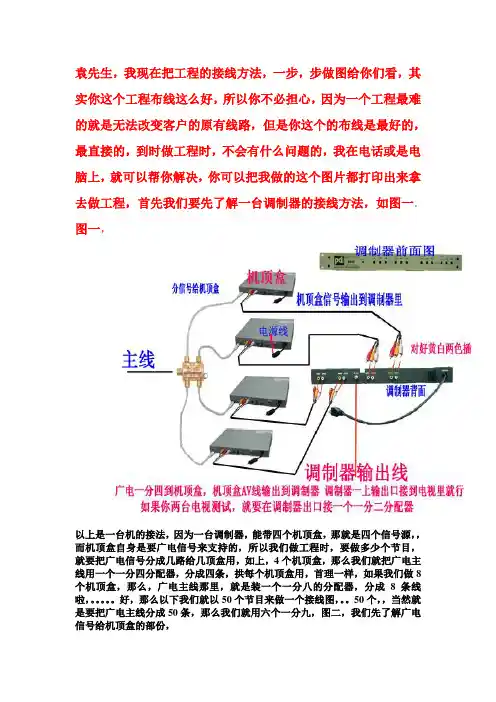

袁先生，我现在把工程的接线方法，一步，步做图给你们看，其实你这个工程布线这么好，所以你不必担心，因为一个工程最难的就是无法改变客户的原有线路，但是你这个的布线是最好的，最直接的，到时做工程时，不会有什么问题的，我在电话或是电脑上，就可以帮你解决，你可以把我做的这个图片都打印出来拿去做工程，首先我们要先了解一台调制器的接线方法，如图一。
图一，
以上是一台机的接法，因为一台调制器，能带四个机顶盒，那就是四个信号源，，而机顶盒自身是要广电信号来支持的，所以我们做工程时，要做多少个节目，就要把广电信号分成几路给几顶盒用，如上，4个机顶盒，那么我们就把广电主线用一个一分四分配器，分成四条，拱每个机顶盒用，首理一样，如果我们做8个机顶盒，那么，广电主线那里，就是装一个一分八的分配器，分成8条线啦，。
好，那么以下我们就以50个节目来做一个接线图，。
50个，，当然就是要把广电主线分成50条，那么我们就用六个一分九，图二，我们先了解广电信号给机顶盒的部份，
图二（机顶盒接线部分）接上了
图三，十三台调制器混合部份，
以上是我们工程安装完成了，下面说说你一百三十个房，拉到机房那
里的一百三十条给接法，和如何接放大器。
因为我不知道这一百三十条给，到时广电是配什么分配器，但是其实这个问题不重要，最好就是分配器越大越好，这样可以减少分配器数量，比如他是用分十二的分配器吧，那么，他就要用十一个才能把一百三十个房的线组合，我就做下面从调制器出来后，加放大器部分图片，。
标准接线方法
首先，进行接线前需要做好充分的准备工作。
确保所有的电源已经关闭，并使
用万用表或电压表测试线路上是否有电。
同时，检查接线所需的电缆、插头和插座是否完好无损，无断裂、破损或者烧伤现象。
接下来，根据设备的接线图和说明书，正确连接电缆。
在接线过程中，应该严
格按照接线图上的标注进行，确保每根线都连接到正确的位置。
同时，要注意接线的紧固度，确保连接牢固，避免出现松动或者接触不良的情况。
在接线完成后，进行电气设备的调试和检测。
首先，打开电源，检查设备是否
正常运行。
然后，使用万用表或电压表测试各个接线点的电压和电流，确保符合设备的要求。
在调试过程中，要时刻注意设备是否出现异常现象，如异响、发热等，及时进行处理。
在整个接线过程中，需要严格遵守相关的安全规定和操作规程。
在接线时，要
确保自己和周围的人员都处于安全的位置，避免触电和其他意外伤害的发生。
同时，要使用符合要求的工具和设备，避免因工具不当使用而造成的安全隐患。
总的来说，标准的接线方法是电气工作中不可或缺的一部分。
正确的接线方法
不仅可以保障设备的正常运行，还可以确保人身和设备的安全。
因此，电气工作者在进行接线工作时，务必严格按照标准的接线方法进行操作，确保工作的质量和安全。

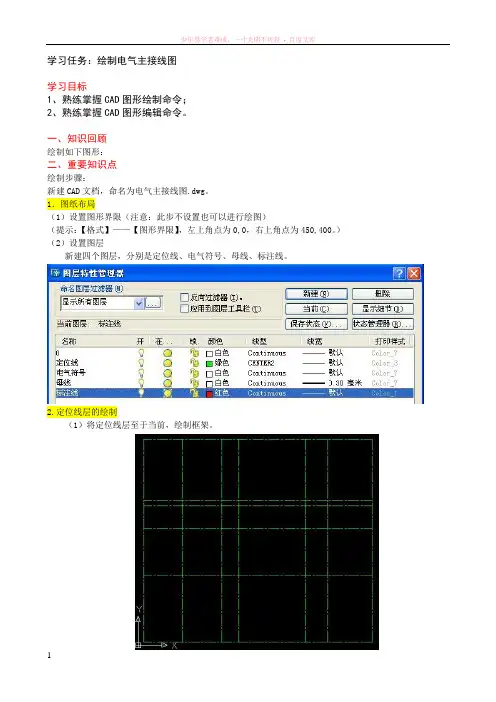

学习任务：绘制电气主接线图
学习目标
1、熟练掌握CAD图形绘制命令；
2、熟练掌握CAD图形编辑命令。
一、知识回顾
绘制如下图形：
二、重要知识点
绘制步骤：
新建CAD文档，命名为电气主接线图.dwg。
1．图纸布局
（1）设置图形界限（注意：此步不设置也可以进行绘图）
（提示：【格式】——【图形界限】，左上角点为0,0，右上角点为450,400。
）（2）设置图层
新建四个图层，分别是定位线、电气符号、母线、标注线。
2.定位线层的绘制
（1）将定位线层至于当前，绘制框架。
（2）将框架进行修剪，如下图：
3.绘制电气符号
（1）将电气符号层至于当前，绘制如下电气符号。
（2）将电气符号转换成块。
电流互感器电感线圈电容
变压器电容式电压互感器避雷器接地符号隔离开关断路器4.连接图形
最终图形如下局部放大图1
局部放大图2、3、4
局部放大图5。
课题一电动机基本控制线路图的绘制及线路安装步骤一、绘制、识读电气控制线路图的原则生产机械电气控制线路常用电路图、接线图和布置图来表示。
1. 电路图电路图是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。
电路图能充分表达电气设备和电器的用途、作用和工作原理，是电气线路安装、调试和维修的理论依据。
绘制、识读电路图时应遵循以下原则：（1）电路图一般分电源电路、主电路和辅助电路三部分绘制。
1）电源电路画成水平线，三相交流电源相序L1、L2、L3自上而下依次画出，中线N和保护地线PE依次画在相线之下。
直流电源的“+”端画在上边，“-”端在下边画出。
电源开关要水平画出。
2）主电路是指受电的动力装置及控制、保护电器的支路等，它是由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。
主电路通过电流是电动机的工作电流，电流较大。
主电路图要画在电路图的左侧并垂直电源电路。
3）辅助电路一般包括控制主电路工作状态的控制电路；显示主电路工作状态的控制电路；显示主电路工作状态的指示电路；提供机床设备局部照明电路等。
它是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和照明灯等组成。
辅助电路通过电流的较小，一般不超过5A。
画辅助电路图时，辅助电路要跨接在两相电源线之间，一般按照控制电路、指示电路和照明电路的顺序依次垂直画在主电路图的右侧，且电路中与下边电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间。
为读图方便，一般应按照自左至右、自上而下的排列来表示操作顺序。
（2）电路图中，各电路的触头位置都按电路未通过或电器未受外力作用时的常态位置画出。
分析原理时，应从触头的常态位置出发。
电气接线图识图步骤和方法
1、电气接线图绘制的基本原则
（1）根据国家规定的电气图形符号绘制，而不考虑真实结构。
（2）电路中各元件位置及内部结构处理。
（3）每条线都有明确的标号，每根线的两端必需标同一个线号。
（4）凡是标有同线号的导线可以并接于一起。
（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。
2、电气接线图中电气设备、装置和掌握元件位置安装常识
（1）出入端子处理----支配在配电盘下方或左侧。
（2）掌握开关位置----一般都是支配在配电盘下方位置（左上方或右下方）。
（3）熔断器处理----支配在配电盘的上方位置。
（4）开关处理----安装在简单操作的面板上，而不是安装在配电盘上。
（5）指示灯处理----安装在简单观看的面板上。
（6）交直流元件区分处理----采纳直流掌握的元器件与采纳沟通掌握的元器件分开安装。
3、电气接线图的识图步骤和方法
（1）分析清晰电气原理图中主电路和帮助电路所含有的元器件，弄清晰每个元器件的动作原理。
（2）弄清晰电气原理图和电气接线图中元器件的对应关系。
（3）弄清晰电气接线图中接线导线的根数和所用导线的详细规格。
（4）依据电气接线图中的线号讨论主电路的线路走向。
（5）依据线号讨论帮助电路的走向。
⾳响功放接线图解及详细说明 ⾳箱与功放的接法说明 众所周知，功放是放⼤⾳频信号⽤以推动⾳箱喇叭单元的。
但在实际应⽤中问题却相当复杂，为什么这样说呢？因为⾳箱有⾳箱的标称功率，⽽这种功率在实际应⽤中，信号电压并⾮都是某个频率的正弦波，⽽是可以分解为诸多谐波的复合波，其平均功率并⾮就是正弦波条件下的平均功率；第⼆，功放的输出模式，前⾯我们分析过有⽴体声输出、并联输出和桥型输出三种模式，究竟应该如何选⽤呢？第三。
功放的输出阻抗与⾳箱的输⼊阻抗有不同的含义，究竟是⼀样好还是尽量选择⼩阻抗的⾳箱好？等等。
因此，了解功放与⾳箱的接法是⽤好功放所必须了解的。
功率匹配 按照我们⼀般的理解，功放的功率与⾳箱相等是最合理、最安全的，其实不然。
由于定义、测试功放的输出功率，是采⽤正弦波平均额定功率，⽽⾳箱⼤都⼯作在放⼤⾳频信号状态，也就是⾮正弦波状态，考虑到对⾳频信号我们更多地以粉红噪声来代替，⽽粉红噪声信号的峰值电平⽐正弦波信号的平均值要⼤6倍，⽽要保证峰值信号完整放⼤（不削波），也即要求功放的输出功率必须是⾳箱功率的6倍，当然这是⽐较奢侈的，⼀般⾳箱⼤都不会⼯作在额定功率状态。
我们可以选2倍，但不可以⼩于⾳箱的功率。
功放的额定输出功率就是最⼤不失真功率（失真度⼀定），当我们加⼤输⼊信号的强度，功放的输出信号也会随着增⼤，但此时，其失真度迅速加⼤。
从功放管的⼯作状态来说，处于饱和状态，从波形分析来看是产⽣了消波失真。
即输⼊为正弦波时，输出为接近⽅波的波形。
进⼀步从理论分析，这样的波形按傅⽴叶级数展开，存在⼤量的⾼频谐波。
因⽽对⾳箱的⾼⾳头是很⼤的冲击，⼤都会把⾳圈烧掉。
频率匹配 现在的功放，其频率响应⼀般可轻松地做到20~20K，但⼀般⾳箱⼤多只能做到80~16K，很少能做到20~20K，因此，我们在系统⼯作时，不应该也没有必要把功放的频响都⼯作在20~20K，⽽是借助周边设备进⾏低切或⾼切，以适应⾳箱的频带宽度，使声⾳变得好听。
看到部分吧友对这个感兴趣，所以花了点时间做了几个图，给大家分享，如果有兄弟感觉不错，就麻烦出手顶一下，以便让其他兄弟有机会看到。
其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样顺便说一下，洗衣机的电机就是不分主副的单相电机第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种哦，再补充一点，5楼的图只适用于不分主副线圈的电机，各位看清楚了。
如果单相电机两个线圈的外观上，明显不一样，就不能采用5楼的方法，切记切记倒顺开关控制的单相电机正反转落地扇电机接线图图做的很漂亮，人也很热心．我没修过电机，我想知道１４楼的图上那个调速线圈在下线的时候是怎么做的．是独立于主副绕组的另一组线圈单独下到线槽里，还是和主绕组或副绕组绕在一起的线圈抽的头．是和主绕组或副绕组绕在一起的线圈抽的头这个太专业了，我。
不过我可以和你说点别的，吊扇你拆过吗？他的主副线圈在定子上是按同心园排的，我想说的是。
我在搞维修时，如果发现主线圈其中的冒一个烧了，我就直接跨接，不管这个线圈是顺时针绕的，还是逆时针绕的，主线圈我直接跨接过两个线圈，副线圈也可以适当摘除，电扇还可照常运转，只不过会稍微发热，再多了就没试过了，这样做磁场肯定不均匀了，这个是经过长时间运行验证的，没问题，（当年就靠这个吃饭的，哈哈哈，莫笑，莫拍砖）再说一个，单相电机的磁场本身就不均匀，他不同于三相电机的磁场，三相电机的磁场是一个正旋园，理想的情况（排除损耗、涡流）转子在360度的空间上，得到的力是相同的，而单相电机的磁场是一个类似椭圆的磁场，如果除去启动线圈光说主线圈形成的磁场，在空间上是水平方向的，在90度的地方是有死点的，因为电流交变要过零点的所以单相电机要靠那个电容把电流移相，然后再加给启动线圈，启动线圈产生的磁场也是在空间上是水平方向的，只不过经过电容移相，这个水平方向的力和主线圈产生的力，有一个夹角，（如果理想这个夹角是90度，因为主线圈的刚好在90度的位置是0，电流过零点造成的）这两个力就形成了一个椭圆的旋转磁场，单相电机就有启动力了，电机启动以后，可以去掉启动线圈，因为转子靠惯性可以克服那个死点，综合以上结论，我个人估计，你所说的磁场不均匀的问题，应该可以忽略不记吧打个比方，副绕组是４把线圈，调速绕组有８０匝．那这个调速绕组是平均分配到副绕组每把２０匝呢，还是都在主绕组４把线圈上的一把上．是在一个线圈上，你可以这样理解，主线圈有四个，拿出头上其中的一个，把这个分成从中间抽出抽头来再串在主线圈与副线圈的中间，就是这个图，我修了很多落地电风扇，感觉他们的线圈是不分主副的，如果电源你接红的，造成的结果是主线圈少了，副线圈多了，你接绿的，主线圈多了，副线圈少了，这是我的感觉，这个道理，就类似三相电机，的延边星三角启动一样谢谢夜雨蓝山，我想知道中间调速部分绕组是嵌在哪个槽内的．象上面的图上那个样子画出来．调速绕组是怎么分配的．我理解你的意思是不是没有单独的调速绕组，通过改变主副绕组的中间点来调速的，那样能否在上面的图上表示出来，呵呵我在上面的图上能看懂，它比较接近实物．来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了用灯泡和指针万用表判断三相电机线圈的同名端，也就是首位端首先用万用表量出三个线圈的首位，也就是两端，2把任意两组随意串联（好好理解）3把剩下一组的两根线接指针万用表电压档，（因为指针的内阻小，)4把220v的单相电串一个灯泡（100w左右）后,接你随意串联的那两组线圈的两端，（控制这个电流不要大于电机额定电流的10%）看万用表，指针若果有指示，且在110V左右，那么你串联的那两个线圈的相位关系就是首尾相连如果万用表没有指示，就把那两个串在一起的两个线圈，随便一个线圈的两端，互换一下，再重复3、4步骤如果万用表有了电压指示那么现在红线圈和黄线圈的连接关系是首尾相连，这两个线圈判断完了，做好标记，然后用这两个线圈的其中一个再与蓝线圈串联，用同样的办法把蓝线圈判断一下，就可以了我把这个图画了一下，有个地方不清楚，问一下，电子老兄，是红线速度高啊，还是黄的速度高？红是高档．对电机我有很多不明白的地方，比如４２楼的图上，调速的原理，重点是调速绕组的电流走向，高档和低档时电流是相反的．而且是在同一槽内．旋转磁场的原理．再想请教夜雨蓝山，因电源频率并没有改变，同步转速应不变，那调速线圈的调速原理是什么呢．这是一般电机的线圈端头跨接方法，还有一种接法，是这样这种方法也行，但是由一个缺点，就是，相同磁极之间的跨线要经过，不同磁极的端头，由于耐压问题，容易击穿绝缘上面的图是高速档如果变一下型，中速档就成了这样主线圈里串接了粉红线圈，就相当于多了一对磁极，（我的理解是这样的）对于启动线圈来说，有没有，多少都无所喂，甚至再电机启动后，连电容一起摘除（不过启动力矩有影响）这是最慢的档位，接线是这样的，我想这一对黄线圈，串在主线圈里没有增加磁极，电机转速慢了，我认为他的作用是电抗器的作用，使加在主线圈的电压降低，或者说包括那一对粉红线圈也是起一个降压的作用，应该不会有其他的理由了顺便说一下，在印象里好像记得从哪本书里提到过，说是调速线圈其实就是一个电抗器，只是把它做在电机里了，借用定子的硅钢片其结果就像把吊扇的电感调速器，装在吊扇定子里一样，不过，年数太久了，记不清了我的判断倾向于最后一种解释，换句话说，14楼的那个图，把那个调速线圈，看成一个可调电阻，就容易理解了，明确一下，47楼的第二副图，应该是一个2极电机的接法，（不确定请专业人士确认一下）而第一幅是一个4极电机的接法，（这幅图可以肯定）电子兄，给指正一下哦，我对单相电机的掌握就只有这么多了，对于调速的问题，一个观点是，从高档调到中档，就相当于4极电机变成6极电机，转速肯定会慢，另一个观点是，那紫色的一对线圈是起电抗器的作用，给那四个主线圈降压，现在还是下不了结论，谈谈你的观点如何？纠正56接Y形接法，我把U1V1W1短接，剩下3端接380V电源电机能转。
三相异步电动机双重联锁正反转启动反接制动I/O分配：
X0：FR常开
X1：SB1
X2：SB2
X3：SB3
X4：KS-1
X5：KS-2
Y1：正转接触器1线圈
Y2：反转接触器2线圈
一、PLC接线图
二、操作步骤：
1.打开试验台电源和PLC电源
2.PLC处于STOP状态（即拨片向下）
3.打开编程软件FXGPWIN→新文件→PLC类型设置→FX1N
4.画梯形图→转换→保存（文件名及路径不宜用中文，文件名最好以字母
开头，可带上数字；因为C盘有还原，所以文件一定要保存在D盘；文件题头名可随意填）
5.PLC→端口设置（若数据线接在电脑主机后面的上方则选COM1
若数据线接在电脑主机后面的下方则选COM2）PLC→传送→写出→范围设置（范围可在指令表里查）
6.PLC处于RUN状态（即拨片向上），电脑关机
7.接主电路图和PLC接线图，接完线后通电，按控制按钮
因为有些同学接错线导致跳闸，所以最好是先把程序传到PLC，再把电脑关闭，以免损坏电脑。
三、PLC梯形图。
做接线图是一个很细致的工作，有很多的标准在做图时须遵守，我们现在用的工艺标准是从国家标准、行业标准及自身的经验总结形成的标准，所以想做好接线图，首先要熟悉我们的工艺标准.
柜内接线的常规说明（摘自控制柜制作工艺及规程）：
2.5.2.6 进入断路器和漏电开关的单回路线径最小为1.5mm2。
2.5.2.7 单主电路线径最小为1.5mm2。
2.5.2.8 开关跨接线路最小线径2.5mm2。
2.5.2.9 进入变压器初级绕组最小线径为1.5mm2。
2.5.2.10 控制线路电源跨接线最小线径为1.5mm2。
2.5.2.11 控制线路最小线径为1.0mm2。
2.5.2.12 面板控制回路至底板接线最小线径为1mm2。
2.5.2.13 电压表、电流表等仪表导线连接导线用1.5mm2。
2.5.2.14 电流互感器导线连接线用2.5mm2。
（柜外导线至少2.5mm2），所接电流表则采用2.5mm2的黑线。
2.5.2.15 柜内照明用线1.0mm2。
2.5.2.16 一般PLC 16点模块接线导线采用0.75mm2 ，32点模块接线导线采用0.5mm2; AB公司PLC模块接线导线采用0.5mm2 ；对于采用特殊线的PLC模块接线导线一律采用0.5mm2；PLC 控制线选用1.0mm2。
2.5.2.17 AC380V主电路导线两端套管的颜色一般项目按黄、绿、红安装，船检项目按绿、黄、红，出口项目按当地标准执行；对于“△”接法短接电阻的相间导线采用黑色导线，两端使用白色护套. AC220V主电路导线使用白色护套.
2.5.2.18 N线用黑色护套，PE线用白线护套;所有的元器件有接地标识的需用2.5～10mm2黄绿线接地。
2.5.2.19工作电压为AC380V及以上的电源线用黑色导线连接。
2.5.2.20导线工作电压小于等于DC48V，并且不是模拟信号线，正极用红色导线，负极用蓝色导线。
2.5.2.21直流驱动器的主线直流部分、变频器与制动单元的连线正极用红色导线，负极用黑色导线。
制动单元外接制动电阻的导线正极用红色导线，负极用黑色导线。
2.5.2.22能耗变压器的出线用黑色导线，正极用白色护套，负极用蓝色护套。
2.5.2.23传感器信号及模拟信号线用屏蔽线连接，且最大截面为1.0mm2。
2.5.2.24 电源指示灯连接导线颜色与电源电压等级相符。
2.5.2.25 电压表连接导线颜色与其指示的电压等级相符。
2.5.2.26 电流互感器回路导线用黑色，无论线号是PE或者其他的。
2.5.2.34 柜内PLC输入回路的布线尽量不与主回路及其他电压等级回路的控制线同线槽敷设。
2.5.2.35 避免将几根导线接到同一接线柱上,元件上的接头不宜超过2个;每个400A、200A的端子只允许接一根线，可在适当的位置开孔接小线；当用瑞联端子时，几个导线接头接到同一节端子上时，要用双层端子每个端子上只允许接一根线；当用菲力克斯、威德米勒端子时，每个端子上不超过两根线；接触应平贴、良好。
2.5.2.37 母线与电器连接时，连接处不同相的母线最小电气间隙见表2.4.2.1a 。
2.5.2.39 外露在线槽外的柜内照明用线必须用缠绕管保护。
2.5.2.40 面板接线的外露部分应该用缠绕管保护。
2.5.2.41 靠近母排的电流互感器的二次接线需套黄蜡管。
2.5.2.42 腊克线不分颜色，阻燃线按BVR线的标准执行。
2.5.2.43 加热器导线用腊克线。
2.5.2.44 为方便外接线，在柜体、箱体正面有竖向安装接线端子的情况下，内部接线接在右侧；在两侧有接线端子的情况下，内部接线端子接在内侧。
做接线图的前期准备工作：
1.先要掌握手上的资料，看是否完整，具体包括：协议书，合同，技术要求，
原理图，柜体图，端子图，联动台布置图，正式清单，电子版资料及各机
构电机功率、电流参数。
（确定主机厂是哪个厂家，项目有多少套）
2.再确认手上的资料是最新的。
向原理设计人员核实此项目的原理图、端子
图有无更改，核对联动台布置图的开孔位置与柜体制作人员的开孔是否一
致，有无更改单，有更改单则要把更改单的内容反映到正式清单中（以方
便后期的自审，校审及做布局图用）。
3.看传真及柜体图，确定项目使用的端子及导线，触摸屏位置，柜门是做的
丝印还是开标牌孔，项目操作中是否有特殊要求（导线线径、颜色，分屏，
中英文对照标牌等）。
做柜子的基本原则是：
1.先做主回路再做控制回路最后做PLC的点；主回路放在一起，控制回路放在一
起，端子放在最后，尽量避免同一个线号下多个端子。
2.有参照的项目可以借用，但由于工艺标准的日渐完善，以前有些画法，表示方法不同于现在，要注意更正（比如接地线的大小，说明的内容等）；每一个电气节点上最多允许接2根线（包括外接线）；
3.每一个柜、箱内都要有要求说明；
做图步骤：
a. 按原理图画电气图。
此步骤中注意原理图设计是否有些小的错误，如开闭点，
互锁，有无辅点漏下，变频器、PLC模块的接线及画法是否正确。
（有错误及更改需及时在图纸上做记录，以保证正确性）
b. 为每个元件上型号。
可检查出自己是否漏画元件。
c. 标注回路线径。
d. 对照端子图给每个外接点上端子。
e. 做标牌。
此步骤可以检查清单中的元件代号和数量与原理图是否统一。
f. 自审。
检查出在做图中出现的低级错误。
（比如型号上错，线号写错，端子漏
下，电源取错等等）
注：在做图过程中，要确保在图纸上画的、写的都是正确的，最好是不要想等草图画完了再去补充、修改，这样做很容易出现掉点，漏下端子、线号未改，元件未删等一些低级问题。
审图流程：
检查图纸版面（项目名称、工号、套数，柜体名称、图纸页数、说明）
1。
核对型号（检查元件有无遗漏）
2。
核对原理，线号（包括功能）
3。
核对线径
4。
核对端子
5。
核对触点
6。
过图，核对有没有漏划
一致性问题：
1.接线图与原理图一致，指的是线号，电源取向，模块的接线，不仅要一致，
而且要确定是正确的接线。
2.接线图上的端子与端子图一致。
3.联动台功能标牌与布局图，接线图一致。
大家都知道，做接线图入门很简单，但想要把一个项目做好却很难。
为什么？
因为做是个很细致的工作，精神要集中，不能看错图纸，不能漏掉端子图中的每一个端子，要分析每条回路的线径，并线的方案，屏蔽线的处理以及模块的接线，差不多我们要把车间的师傅们做的线在自己的脑中过一遍，看在遵守工艺标准的前提下能不能把线走通、走得合理，看你表达的图纸能不能让车间的师傅一看就知道你做线的思路。
如果做一下图就去处理下别的事，中间打断了就会影响做图的思路，就会漏掉细节的内容，很有可能你就会漏掉或者没有更改一个元件，线号，元件代号，一片端子等，这也是出现低级问题的原因之一。
变频门机系统接线图分为五部分：1. 电源柜；2. 变频柜；3. PLC柜4. 箱子，联动台及联动台面板开孔布局图；5. 各柜、箱标牌。
A。
变频柜比较简单，画法也单一，现在我们已经有了标准的变频柜图纸，所以大部分开始做的第一个图选做变频柜，做这样的柜子，重点是清楚变频器（安川、ABB、西门子、施耐德等）的接线，用法，控制部分要注意变频器的引脚，制动单元的引脚，控制线的颜色，主回路和制动单元导线线径大小的选择，双机构共一个变频器的情况要注意电气互锁。
套用标准图时，能套用的只是框架，要注意线号，元件代号、型号，功能注释，端子变化。
B。
电源柜是整个项目中最重要，也是最难的一个柜子，要求我们能把握整个系统的电力分配情况；a . 要知道总空开，接触器如何做排、做线；b .做铜排要考虑空开、接触器的引脚宽度，依据资料确定铜排大小；c . 确定在铜排上打孔的数量（最多不超过3个孔）；d . 注意主回路上需做汇流排的元件，注意各元件并线情况；e . 柜门上的元件功能应在图纸上反映出来，注意灯、按钮的颜色与功能对应；f . 端子图中各端子大小必须与实际放线相匹配，各端子之间的并线要注意并线大小；
C。
PLC柜重点是要清楚每个PLC模块的正确接线，要会查相关资料，注意PLC 模块电压等级，控制空开是否做汇流排，电源模块接线，PLC中继在每个控制柜内的控制点，使用屏蔽线的点，并端子时尤其注意导线的颜色。
D。
联动台及其面板开孔布置图重点是联动台按钮的开闭点，导线颜色，元件功能的写法（应与所做标牌一样），多档转换开关的画法，使用的端子，导线及线径要写明。
布置图要按技术部下发的图纸摆放元件位置，并标明元件代号、功能（应与所做标牌一样），箱内端子布置应标明端子大小、型号以及端子号的摆放方向,如果有PLC模块，应注意摆放方向。
E。
各柜、箱标牌按标牌的制作尺寸要求做.。
