罗斯蒙特流量计安全操作及保养规程罗斯蒙特流量计是一种用于测量液体或气体流量的设备，在工业、医疗、科研等领域广泛应用。
为了保证流量计的正常运行，延长使用寿命，必须遵循安全操作及保养规程。
一、安全操作规程1. 熟悉设备在使用罗斯蒙特流量计之前，需要仔细阅读使用说明书，并熟悉设备的结构、功能和性能特点。
应该了解流量计的测量原理，掌握正确的安装、调试和使用方法。
2. 戴防护装备在进行罗斯蒙特流量计的安装、调试和维护时，必须戴上适当的防护装备，如安全帽、防护眼镜、手套等。
特别是在进行焊接、打磨等作业时，要戴上防护面具和口罩，以免吸入有害气体和粉尘。
3. 正确使用工具在安装和维护罗斯蒙特流量计时，需要使用适当的工具，例如扳手、接头等。
要选择质量好、尺寸合适的工具，以免损坏设备，甚至造成人身伤害。
4. 遵守操作规程在使用罗斯蒙特流量计时，要按照操作规程进行操作，严禁进行任何未经授权或超出能力范围的操作。
操作前应当检查设备是否处于正常状态，如有异常应立即停机排除故障。
二、保养规程1. 定期检查罗斯蒙特流量计在使用过程中会受到环境、介质等多种因素的影响，因此需要定期检查设备的各个组成部分，如流量传感器、显示器、接线等，以发现问题及时进行修理。
2. 定期清洗为保证罗斯蒙特流量计的使用效果，需要定期对设备进行清洗。
清洗时应当采用适当的清洗剂，注意清洗时要不断更换清洗剂，以避免二次污染。
3. 正确存放在罗斯蒙特流量计不运行时，需要正确存放设备。
应避免与化学品、溶剂等有害物质接触，并保持设备的通风干燥。
4. 定期校准罗斯蒙特流量计需要定期校准，确保设备测量数据的准确性。
建议每年进行一次校准，或在设备出现异常时及时进行校准。
结论在使用罗斯蒙特流量计时，必须遵循安全操作规程和保养规程，保证设备的正常运行和使用寿命。
同时，需要加强对设备的熟悉和了解，掌握正确的操作方法，并及时处理设备故障。
Rosemount™储罐计量系统一切挑战，尽在掌控散装液体存储解决方案目录艾默生帮您应对当下和未来的各种挑战为推动业务绩效，制造商面临规模不断增长的生产力和资源优化的需求。
通过罗斯蒙特储罐计量系统，您可以一直满足效率、安全、精度、可靠性和数据安全性需求。
您将获得精确的净体积库存计算，符合当前和未来最新的防溢罐保护标准。
无论您面临什么样的储罐计量库存测量挑战，我们的解决方案可帮助取得业务优质绩效：• 确保高效运营• 提升安全水平• 确保精确测量系统特性 4–7雷达液位测量 8-10温度测量 11库存管理软件与功能 12-13安全性：防溢罐、证明试验、浮顶监测14-18升级/扩展项目：模拟和无线通讯 19-23液化气全容储罐完整存储解决方案 24-25雷达储罐计量发明者的解决方案26-27运营数据，着手可得。
效率安全精度可扩展性实时访问精确数据促进工厂运营效率防溢罐保护解决方案满足 API 2350 和 IEC 61511 要求可靠的净体积计算，基于 API和 ISO 标准开放通讯标准使设备添加与更换更方便让您的罐区运营尽在掌控之中储罐计量的精度、可靠性和安全性根据 API 行业标准组织所规定，储罐计量系统应能够提供高精度的净体积和质量库存计算。
OIML 标准 R 85:2008 定义了贸易交接应用储罐液位计的最高精度要求。
损耗控制和质量平衡还要求高精度的库存测量。
此外，储罐计量装置为罐区提供基本的过程控制层。
独立的高液位指示器或液位开关则形成另一层保护。
这两个保护层中如果有未检测到的故障，可能会导致灾难性事故发生。
请相信，艾默生提供的可扩展的储罐计量系统解决方案可以满足此需求。
控制库存并准确了解储罐中产品存储量。
库存控制是一种关键的管理工具，涉及大型资产。
精确测量船只、口岸和管道输送系统之间的批次和贸易交接量。
石油动向和运营功能用于日常运作、调度和混合方案。
追踪泄漏并防止溢出，从而降低由于油品损耗造成的环境影响和财务损失。
目录第一章传感器安装 (2)1.1概述 (2)1.2安装注意事项 (2)1.3传感器的安装方向 (3)1.4电气连接注意事项 (4)第二章仪表接线与上电 (5)2.1概述 (5)2.2变送器的型号识别。
(5)2.3变送器与传感器连接 (6)2.4最大布线距离 (7)2.5电源规格 (8)2.6变送器、显示组件方向调整 (9)2.7变送器输出 (11)第三章流量计组态 (14)3.1概述 (14)3.2组态项目 (14)3.3变送器的显示器面板结构 (15)3.4组态过程变量的测量单位 (15)3.5组态变送器的毫安输出 (16)3.6组态变送器的脉冲/频率输出 (16)3.7变送器的回路测试 (17)3.8 显示器菜单功能 (3)3.9流量计调零 (26)第四章流量计投用及报警状态 (27)4.1流量计投用 (27)4.2获取报警 (27)附录1报警代码含义表 (28)附录2核心处理器检查 (33)附录3传感器检查 (34)附录4软件版本4.x变送器的显示器菜单 (36)第一章传感器安装1.1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。
1.2 安装注意事项1.2.1 安装位置应避免电磁干扰。
传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
1.2.2 工艺管道应对中，两侧法兰应平行。
严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。
另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。
1.2.3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。
使用流量计下游的调节阀进行流量控制。
1.2.4 在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流量计保持同口径一段距离，以及流量计后有阀门可以用以调节适当的背压，防止汽化或气穴发生。
温度变送器模块安全操作及保养规程1. 前言温度变送器模块是工控自动化控制系统中常用的一种设备。
通过将热电阻、热电偶等温度传感器所测量到的温度信号转换成标准的工业信号输出，实现对温度的监测、控制。
本文档将介绍温度变送器模块的安全操作和保养规程，以确保设备正常运行并延长其使用寿命。
2. 安全操作规程2.1 设备安装1.在安装前应对设备进行检查，确认设备符合要求，无受损或其他影响设备正常使用的缺陷。
2.按照设备说明书或技术要求，正确安装温度变送器模块，并配备相应的电源、信号线等。
3.在安装设备时，应避免将其暴露在明火或直接阳光下，以确保设备的安全运行。
2.2 设备使用1.在设备通电前，应检查电源线的连接是否正确并紧固，以确保电源的正常供应。
2.在使用设备过程中，应避免过度震动或撞击，防止设备疲劳损坏或者内部零部件松动。
3.不要在高湿度、高温度的环境下使用设备，以免影响设备正常使用，甚至导致设备故障。
4.如果设备出现异常情况，应立即停止使用，并与厂家联系，不要自行修理或拆卸，以避免加剧故障。
2.3 设备维护1.定期对设备进行检查和维护，清除设备内部的灰尘、杂物等物质，避免影响设备的正常运行。
2.定期检查设备的电源线、信号线等，确保其接头良好并无短路、断路等情况。
3.如果设备存在异常情况或报警，应立即停止使用，并进行检查，排除故障。
4.对于长时间不使用的设备，应将其存储在干燥、通风良好的地方，并当季节变化时，应及时对设备进行保养。
3. 保养规程3.1 清洁保养对温度变送器模块进行清洁保养可以去除灰尘、杂质，减少设备内部累积的水蒸气、雾气等物质，延长设备寿命。
1.充分断开设备的电源线和信号线，避免进行清洁时对人员造成伤害或对设备造成不必要的损伤。
2.用干净的清洁布或者软毛刷轻轻擦拭设备外壳，避免使用含有化学成分的清洁剂，以免对设备表面造成二次损伤。
3.定期进行设备内部清洁保养。
使用专业维护工具，如吸尘器或者压缩空气，将设备内部的灰尘、杂物、水蒸气等物质清除干净，并确保设备干燥通风。
快速安装指南00825-0206-4728, Rev LB2022 年 5 月Rosemount™ 644 温度变送器采用 4-20 mA HART®协议（第 5 和第 7 版）快速安装指南2022 年 5 月内容关于本指南 (3)系统准备 (5)变送器安装 (6)安全仪表系统 (25)产品认证 (26)符合性声明 (44)中国 RoHS (52)2Rosemount 6442022 年 5 月快速安装指南1关于本指南本指南提供 Rosemount 644 温度变送器的基本安装指导。
但不提供组态、诊断、维护、检修、故障排除或安装的详细说明。
更多说明，请参阅Rosemount 644 参考手册。
手册和本指南的电子版本也可以从/Rosemount获得。
安全信息警告本文档描述的产品不是专为核工业级应用而设计的。
在需要核工业级硬件或产品的应用场合，若使用非核工业级产品会导致读数不精确。
有关罗斯蒙特核工业级产品的信息，请与本地艾默生销售代表联系。
遵照说明不遵守这些安装准则可能导致死亡或严重受伤。
确保仅由具备资质的人员进行安装。
物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。
这可能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。
限制未经授权人员进行物理接触，以保护最终用户的资产。
这对于设施中使用的所有系统均是如此。
爆炸爆炸可能会导致死亡或严重受伤。
在危险环境中安装这些变送器时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请核对产品认证一节中是否有与安全安装相关的任何限制。
电路带电时，请不要在易爆环境中拆除连接头护盖。
在易爆气体环境中，连接手持通讯器之前，请确保按照本质安全或非易燃现场接线实践安装仪表。
应验证变送器的工作环境是否与相应的危险场所认证一致。
所有连接头护盖必须完全盖好，以满足防爆要求。
快速安装指南3快速安装指南2022 年 5 月警告过程泄漏过程泄漏可能导致死亡或严重受伤。

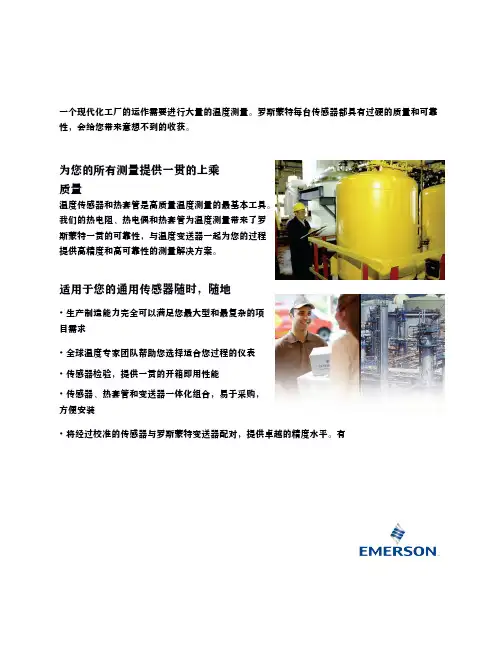

一个现代化工厂的运作需要进行大量的温度测量。
罗斯蒙特每台传感器都具有过硬的质量和可靠性，会给您带来意想不到的收获。
为您的所有测量提供一贯的上乘
质量
温度传感器和热套管是高质量温度测量的最基本工具。
我们的热电阻、热电偶和热套管为温度测量带来了罗
斯蒙特一贯的可靠性，与温度变送器一起为您的过程
提供高精度和高可靠性的测量解决方案。
适用于您的通用传感器随时，随地
•生产制造能力完全可以满足您最大型和最复杂的项
目需求
•全球温度专家团队帮助您选择适合您过程的仪表
•传感器检验，提供一贯的开箱即用性能
•传感器、热套管和变送器一体化组合，易于采购，
方便安装
•将经过校准的传感器与罗斯蒙特变送器配对，提供卓越的精度水平。
有。

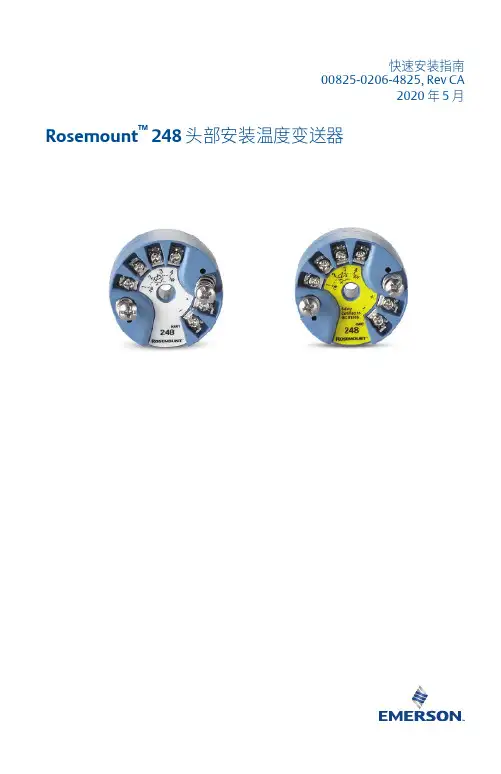

快速安装指南00825-0206-4825, Rev CA2020 年 5 月Rosemount™ 248 头部安装温度变送器快速安装指南2020 年 5 月安全信息本指南提供 Rosemount 248 头部安装温度变送器的基本安装指导，但不提供组态、诊断、维护、检修、故障排除或安装的详细说明。
请参阅《Rosemount 248 温度变送器参考手册》获取更多说明。
手册和本指南的电子版本亦可以从/Rosemount获得。
警告爆炸爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请核对危险场所认证中是否有与安全安装相关的任何限制。
警告过程泄漏过程泄漏可能导致死亡或严重受伤。
在加压之前，应安装并拧紧热电偶套管和传感器。
在使用过程中不得拆卸热套管。
警告电力停供触电可能导致死亡或严重受伤。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
除非另外标明，否则外壳中的导线管/电缆入口采用½–14 NPT 螺纹牙型。
标有“M20”的入口为M20 × 1.5 螺纹牙形。
在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。
在封闭这些入口时，只能使用具有相容螺纹牙形的堵头、接头、密封接头或导线管。
当在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或接头。
警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。
这可能是有意或无意的，需要采取相应的防护措施。
物理安全措施是任何安全计划的重要部分，是保护您的系统的基础。
限制未经授权人员进行物理接触，以保护最终用户的资产。
这对于设施中使用的所有系统均是如此。
22020 年 5 月快速安装指南内容组态 (5)安装变送器 (7)接线 (11)执行回路测试 (16)认证安装 (17)产品认证 (18)快速安装指南3快速安装指南2020 年 5 月41组态1.1工作台标定有三种方式组态变送器：•现场通讯器•Rosemount 248 PC 编程工具包•在工厂中使用 C1 选项代码进行自定义有关更多信息，请参阅 Rosemount 248参考手册和现场手持通讯器用户指南。
