半导体物理基本概念-2014年

半导体物理归纳总结半导体物理是研究半导体材料及其在电子器件中的应用特性的学科领域。

在过去几十年里，半导体技术的飞速发展对我们的生活产生了巨大的影响。

本文将对半导体物理的一些重要概念和原理进行归纳总结，帮助读者更好地理解半导体器件的工作原理及其应用。

1. 半导体的基本概念半导体是介于导体和绝缘体之间的一类物质，具有中等电导率。

它的导电性质可以通过控制掺杂和温度来进行调节。

常见的半导体材料有硅和锗，它们的物理性质决定了半导体器件的性能。

2. 半导体材料的能带结构半导体材料的能带结构直接影响其导电性质。

能带是描述电子能量和电子分布的概念。

在半导体中，价带是最高的填满电子的能带，而导带是电子可以自由移动的能带。

半导体的导电性取决于导带和价带之间的能隙大小。

3. 掺杂与载流子掺杂是将某种杂质引入到半导体材料中，以改变半导体的导电特性。

掺杂可以分为施主掺杂和受主掺杂两种。

施主掺杂会引入额外的自由电子，增加半导体的导电性，而受主掺杂引入额外的空穴，减少导电性。

掺杂后产生的自由电子和空穴被称为载流子，它们在半导体中的运动导致了电流的流动。

4. pn结及其特性pn结是由p型半导体和n型半导体相接触形成的结构。

在pn结中，p区富含空穴，n区富含自由电子。

当p区和n区相接触时，会发生空穴和自由电子的复合过程，形成耗尽区。

耗尽区内形成了电场，阻止了进一步的复合。

这种特殊的结构使得pn结具有整流特性，即在正向偏置下电流可以流动，而在反向偏置下电流几乎不流动。

5. 半导体器件的应用半导体器件包括二极管、场效应晶体管、晶体管等，它们在各种电子设备中起着重要作用。

二极管是一种具有单向导电性的器件，广泛应用在电源供电和信号处理中。

场效应晶体管是一种高度可控的电流放大器，常用于放大和开关电路。

晶体管则是一种功率放大器，被广泛应用在音频和无线通讯领域。

总结：半导体物理是一门涉及半导体材料特性和器件应用的重要学科。

通过对半导体的能带结构、掺杂与载流子、pn结特性以及器件应用的介绍，我们对半导体器件的工作原理有了更深入的理解。

半导体物理学中的基本概念半导体是一种电子性能介于导体和绝缘体之间的物质。

在现代电子技术中，半导体被广泛应用于各种电子器件中。

要了解半导体，首先要掌握一些基本概念。

1. 能带结构能带结构是描述半导体电子状态的重要工具。

一个半导体晶体中的电子被排列在一系列能带中。

能带是一段能量范围，其中的电子具有相似的能量和动量。

在导带（conduction band）中，电子的能量很高，它们可以流动在半导体中，而在价带（valence band）中，电子的能量较低，它们被束缚在原子核和其他离子周围。

2. 禁带宽度禁带宽度（bandgap）是能带结构的一个重要参数。

它是导带和价带之间的能量间隙，通过这个间隙电子要么不能被激发到导带中，要么不能从导带回到价带中。

禁带宽度的大小是半导体的一个重要参数。

它的大小直接决定了半导体的电子和光学性质。

3. n型半导体和p型半导体n型半导体和p型半导体是两种不同类型的半导体。

n型半导体中存在较多的自由电子，它们带负电荷。

p型半导体中存在较多的空穴，它们带正电荷。

当n型半导体和p型半导体接触时，会出现pn结，这种结构在电子器件中得到了广泛应用。

4. pn结pn结是由n型半导体和p型半导体组成的结构。

在pn结中，n型半导体和p型半导体之间的禁带宽度是逐渐变小的。

这是因为在p型半导体中大量的电子会移动到n型半导体中，形成空穴。

这些空穴和n型半导体中的自由电子可以在pn结中重新组合，产生光子释放出能量。

5. 掺杂半导体需要通过掺杂来实现特定的电子性能。

掺杂是向半导体中引入特定的杂质元素，改变其电学性质的过程。

p型半导体中通常掺杂一些III族元素（例如硼），使得p型半导体中存在大量的空穴。

n型半导体中通常掺杂一些V族元素（例如砷），使得n型半导体中存在大量的自由电子。

总之，半导体物理学是现代电子技术的重要基础。

了解半导体物理学的基本概念对于理解电子器件原理、设计和制造都非常重要。

半导体物理主要概念在现代科技和电子领域中，半导体材料具有重要的地位。

半导体物理学涉及了许多核心概念，这些概念对我们理解半导体材料的性质和应用至关重要。

本文将重点介绍一些关键的半导体物理主要概念。

1. 能带理论（band theory）能带理论是解释固体材料电子结构的核心理论。

它描述了原子的电子如何在固体中形成能带（电子能量分布的区域）。

根据能带理论，固体材料中的电子可以填充到不同能量的能带中。

价带是离自由电子最近的能带，其中填满电子的能带称为价带；离自由电子最远的能带是导带，其中可以存在自由电子。

价带和导带之间的能量间隔称为能隙（band gap），是一个半导体的重要参数。

有无能隙区分了导电性质和绝缘性质的半导体。

2. 禁带宽度（band gap width）禁带宽度，也称能隙宽度，是半导体能带理论的一个重要概念。

禁带宽度是价带和导带之间的能量差异。

半导体材料根据禁带宽度的不同，可以分为直接带隙半导体和间接带隙半导体。

直接带隙半导体的价带和导带在动量空间中的最小距离很小，电子可以通过发射或吸收光子以较高的效率进行能带跃迁。

而间接带隙半导体的最小距离较大，电子的能带跃迁一般需要借助缺陷或其他粒子的参与。

3. 斯特克斯位移（Stark effect）斯特克斯位移描述了外加电场对半导体能带结构的影响。

当半导体材料中存在电场时，它会改变价带和导带的能量分布，导致能带发生位移。

斯特克斯位移是半导体器件如光电二极管等的基础理论。

4. 谐振频率（resonant frequency）谐振频率是指在某种特定的条件下，半导体材料会表现出共振特性。

半导体材料中的晶格结构和电子能级之间的相互作用会导致谐振频率的存在，这在电子器件的设计和性能优化中发挥重要作用。

5. 载流子（charge carrier）载流子是指在半导体材料中能够自由移动的电荷粒子。

在半导体中，载流子通常可以分为两类：电子和空穴（空穴可以看作是价带内缺少电子导致的正电荷）。

半导体物理学半导体物理学是研究半导体材料及其物性的学科领域。

半导体材料是一种将电流在导电和绝缘体之间进行调控的材料，具有在一定条件下可变的电导特性。

在现代电子技术中，半导体器件如晶体管、二极管和集成电路等起着重要作用。

本文将介绍半导体物理学的基本概念、理论与应用。

一、半导体的基本概念半导体是介于导体和绝缘体之间的一类材料。

与导体相比，半导体的电导率较低；而与绝缘体相比，半导体在一定条件下可以导电。

半导体材料通常由硅、锗和化合物半导体等组成。

半导体中主要存在两种载流子：电子和空穴。

电子是带负电荷的粒子，而空穴则可以被视为缺少一个电子的位置。

在半导体中，电子和空穴的行为决定了它的导电特性。

二、半导体的能带结构半导体的能带结构与其导电特性密切相关。

能带是描述材料中电子能量和允许电子处于的状态的能级。

常用的能带有价带和导带。

在绝缘体和绝缘态半导体中，价带和导带之间存在能隙，电子需要克服能隙才能跃迁到导带中形成电流。

而在半导体中，能隙相对较小，室温下部分电子已经跃迁到导带，因此半导体材料具有较好的导电性。

三、半导体的掺杂掺杂是通过向半导体材料中引入杂质来改变其电导特性。

掺杂分为n型和p型两种类型。

n型半导体是通过掺入五价杂质（如磷或砷）来引入额外的自由电子，从而增加半导体的导电性能。

而p型半导体则是通过掺入三价杂质（如硼或铝）来引入额外的空穴，从而增加半导体的导电性能。

四、半导体器件半导体物理学的应用主要体现在各种半导体器件的研制和应用上。

晶体管是最重要的半导体器件之一。

晶体管的基本原理是通过控制电流在半导体材料中的流动来放大和开关信号。

晶体管的发明极大地改变了电子技术的发展，并推动了计算机、通信和各种电子设备的进步。

二极管是另一种常见的半导体器件，它是由一个p型半导体和一个n型半导体组成。

二极管具有只允许单向电流通过的特性，可以用于整流、光电探测和电压调节等应用。

集成电路是一种将多个晶体管、二极管和其他电子元件集成在一起的半导体器件。

半导体物理学前言半导体物理学是一门研究半导体材料及器件的学科。

半导体材料具有介于导体和绝缘体之间的特性，因此在电子学、光电子学和微电子学等领域具有重要应用。

本文将介绍半导体物理学的基本概念、半导体材料的性质以及常见的半导体器件。

半导体的概述半导体是指导电性介于导体和绝缘体之间的材料。

在半导体中，电子的能带结构决定了其导电性能。

常见的半导体材料包括硅(Si)、锗(Ge)和化合物半导体如镓砷化物(GaAs)。

在半导体材料中，存在两个主要的能带：价带和导带。

价带是最高填充电子能级的带，而导带则是能够自由移动的电子能级带。

两个能带之间的能量间隙被称为带隙。

在绝缘体中，带隙非常大，电子无法跃迁到导带，因此无法导电；而在导体中，带隙几乎为零，电子可以自由地从价带跃迁到导带，导致材料具有良好的导电性。

半导体的性质半导体具有一些独特的性质，使得其在电子学领域中得以广泛应用。

英贝尔激发在半导体中，当外界能量(如光)与材料相互作用时，可以激发出电子从价带跃迁到导带。

这一过程被称为英贝尔激发，是光电子学和光伏效应的基础。

N型和P型半导体通过在半导体材料中引入杂质，可以改变其导电性质。

掺入五价元素(如磷)的半导体被称为N型半导体，具有额外的自由电子；而掺入三价元素(如硼)的半导体被称为P型半导体，具有额外的空穴。

N型和P型半导体通过PN结的形成可以构成多种半导体器件。

脱层和外延生长在半导体器件的制备过程中，常常需要将不同类型的半导体材料堆叠起来。

脱层是将不同类型的材料分离的一种技术，而外延生长是在已有的材料上生长新的材料层。

这两种技术在半导体器件的制造中具有关键作用。

常见的半导体器件半导体物理学的研究为设计和制造各种半导体器件提供了理论和实验基础。

下面介绍几种常见的半导体器件。

PN结二极管PN结二极管是最简单的半导体器件之一。

它是由N型和P 型半导体材料组成的结构。

当正向偏置时，电子从N型区域向P型区域流动；当反向偏置时，电子被阻挡。

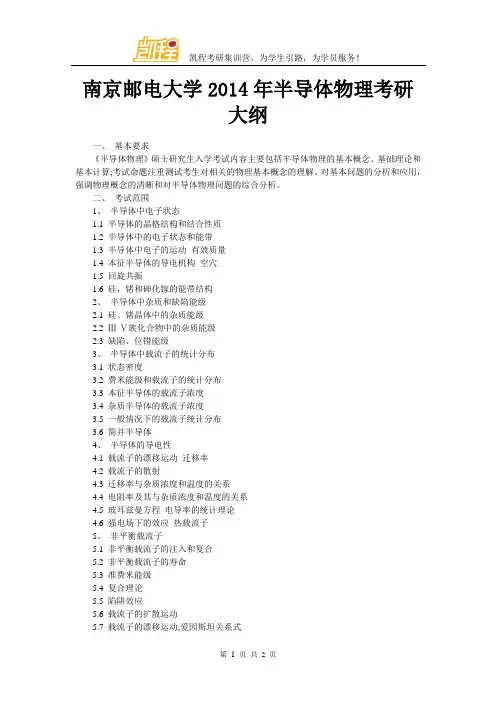

南京邮电大学2014年半导体物理考研大纲一、基本要求《半导体物理》硕士研究生入学考试内容主要包括半导体物理的基本概念、基础理论和基本计算;考试命题注重测试考生对相关的物理基本概念的理解、对基本问题的分析和应用，强调物理概念的清晰和对半导体物理问题的综合分析。
