直接升降式立体车库设备使用说明书

保定市永和钢结构工程有限公司升降横移类立体停车设备使用说明书单位：保定市永和钢结构工程有限公司地址：保定市新市区富昌路119号目录一、文字说明部分1、产品概述2、主要用途3、适用范围及工作条件4、产品规格型号5、产品外形结构6、传动结构与工作原理7、安装及调试8、安全操作规程9、检查、维护、保养及故障排除方法10、维修11、主要易损件12、电气设计说明二、表格资料部分表1—表8三、图示部分1、设备总装图2、电气原理图一、文字说明部分1、产品概述及特点升降横移类机械式停车设备是由我公司研制开发的一种新型的立体停车设备。

其主要结构特点如下：⑴整体钢结构采用H型钢设计、制作、加工、安装方便快捷，强度稳定性满足要求；⑵动力提升横移机可实现产品标准化、系列化、安全系数高、故障率低；⑶采用独特的平衡链条结构，设备在载重运行过程中，运行平稳，可靠；⑷安全科学的电气设计及自锁功能，保证运行和限位控制的可靠性；⑸PLC自动控制系统，控制合理，故障率低；⑹合理的传动方式，使动力装置的功率减少1/2，效率提高200%；⑺出入车时间短，运用于车辆出入较集中的场所。

该设备每一单元结构包括：①设备基础；②钢结构框架（包括：底梁、横梁、纵梁）；③动力装置及传动结构；④安全防坠落装置；⑤轿厢总成；⑥电气控制系统。

2、主要用途升降横移类机械式停车设备充分利用地上空间，停车率提高300%。

因其出入车速度快，特别适用于宾馆、饭店、商场、小区及国家机关等车辆较集中的场所。

3、适用范围及工作条件本产品适用于温度-25℃～+40℃，湿度≤85%，海拔100米以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，仅作为停放汽车使用，禁止储藏其他熔化金属、有毒、易爆物品。

适用电源为：三相，50HZ，380V，停放轿车的重量最大为2000kg，最大停车尺寸：5000×1850×1550（长×宽×高）。

立体车位操作方法
立体车位是一种特殊的停车设施，车辆可以垂直停放在上下多层的货架上。

以下是立体车位的一般操作方法：
1. 驶入立体车库：驾驶车辆缓慢进入立体车库门口，按照指示停车，将车辆处于垂直停放的位置。

注意避开其他已停放车辆。

2. 关闭车门：在停车之前，确保车门关闭，并拉起手刹。

3. 操作设备：根据立体车位设备的操作方法，使用相应的按钮、遥控器或者钥匙来操作立体车库的货架。

一般来说，操作设备可分为手动和自动两种类型。

- 手动操作：根据指示，使用插销或者其他装置将车辆固定在货架上，避免车辆晃动。

- 自动操作：通过按下按钮或者使用遥控器，启动立体车位的自动控制系统。

车库会自动将车辆平稳地升起或者降落到指定的位置。

4. 完成停车：根据设备的操作指示，将车辆停放在指定的货架上或者从货架上驶离。

确保停车时没有碰到其他车辆或者货架。

5. 离开车库：当车辆停放或者驶离后，根据指示操作设备，使立体车库的门打
开，从停车场出口离开。

请注意，具体的操作方法可能因立体车位设备的不同而有所差异，请遵循相关的操作说明和安全规定。

此外，为了确保安全，建议在操作立体车位时保持警觉，并遵守交通规则。

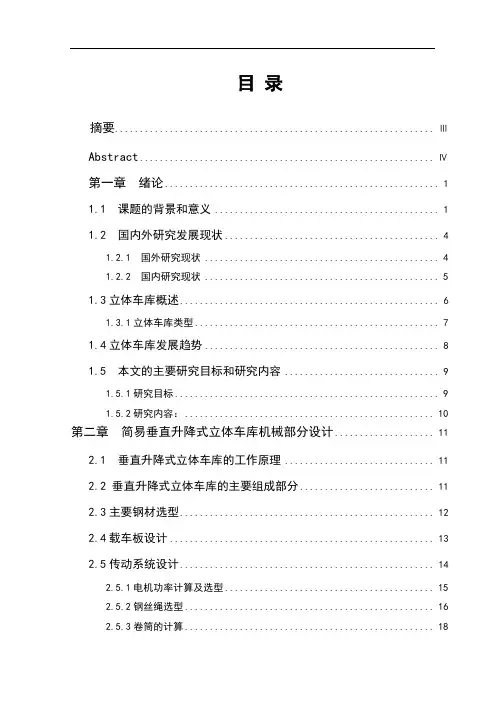

目录摘要 (Ⅲ)Abstract (Ⅳ)第一章绪论 (1)1.1 课题的背景和意义 (1)1.2 国内外研究发展现状 (4)1.2.1 国外研究现状 (4)1.2.2 国内研究现状 (5)1.3立体车库概述 (6)1.3.1立体车库类型 (7)1.4立体车库发展趋势 (8)1.5 本文的主要研究目标和研究内容 (9)1.5.1研究目标 (9)1.5.2研究内容： (10)第二章简易垂直升降式立体车库机械部分设计 (11)2.1 垂直升降式立体车库的工作原理 (11)2.2 垂直升降式立体车库的主要组成部分 (11)2.3主要钢材选型 (12)2.4载车板设计 (13)2.5传动系统设计 (14)2.5.1电机功率计算及选型 (15)2.5.2钢丝绳选型 (16)2.5.3卷筒的计算 (18)2.5.4滑轮的设计 (19)2.5.5提升传动轴的计算 (20)2．5.6联轴器的选型 (21)2.5.7轴承的选型 (21)2.6立体车库钢结构设计 (21)2.6.1焊缝连接要求 (21)2.6.2螺栓连接要求 (22)2.7立体车库钢结构分析校核 (23)第三章简易垂直升降式存取机构的安全保护措施的考虑 (28)3.1概述 (28)3.2安全装置 (28)3.2.1防坠装置 (28)3.2.2减震装置 (29)3.2.3立体停车库紧急停车、误操作报警 (29)第四章．结论 (30)4.1 结论 (30)参考文献 (31)致谢 (33)简易垂直升降式立体车库车辆存取机构设计摘要立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。

随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。

机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。

本课题以较为简单的垂直升降式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。

本文在对国内外车库现状及发展趋势做了充分认知的基础上，结合当时我的知识和能力，选择简易单个体车库结构为研究模型。

简易升降类车库说明1、特点简易升降类机械式停车设备是借助升降机构或载车板的俯仰（摆动）实现存取车的停车设备。

该类设备一般为准无人方式，即人将车开到载车板后离开，然后移动汽车的方式。

结构简单，操作容易。

2、适用范围地上室外广场、地下室、小别墅住宅3、布置方式简易升降类机械式停车设备按其具体构造或配置关系划分，有垂直升降半地下两层、垂直升降半地下三层、垂直升降地上两层、俯仰（摆动）地上两层等。

4、技术要求4.1 出入口及构造4.1.1 出入口的高度。

机械式停车设备的出入口高度不宜小于1800mm。

4.1.2 通道。

停车设备内部人的通道高度不宜小于1800mm。

底坑简易升降两层汽车库1、主要技术参数容车数量2N N为横向跨数升降速度 2.5m/min 升降电机功率 3.7KW电源三相/380V/50Hz 2、主要尺寸参数型号停车位尺寸适停车辆规格中型轿车L W 车长*车宽*车高 mm重量（kg）5000 2400一层：5000*1850*15501700底坑车位：4700*1800*14501500 底坑简易升降三层汽车库1、主要技术参数容车数量3N N为横向排数升降速度 2.5m/min 升降电机功率 3.7KW电源三相/380V/50Hz 2、主要尺寸参数型号停车位尺寸适停车辆规格中型轿车L W 车长*车宽*车高 mm重量（kg）5000 2400一层：5000*1850*15501700底坑车位：4700*1800*14501500液压式简易升降车库1、适停车辆规格参数型式中型车小型车全长（mm）5050 4700全宽（mm）1850 1700含后视镜宽（mm）1950 1800全高（mm）1550 1450全重（kg）2000注：1）下层车位可直接进出车辆，上层车位存取车时，下层汽车开走，上层车位通过俯仰机构或升降机构将车位载车板降到地面后，汽车存入或取出。

2）容车车辆长*高为4700*1450时，方满足最小H及J要求。

1、设备工作过程1.1 上层停车位1.1.1 存车：如图1—11.1.1.1 车辆到位准备，管理人员进行操作，将上层停车台移动至地面位置；1.1.1.2 司机将车辆开上上层停车台，此时可以下车离开；1.1.1.3 管理人员进行操作，上层停车台自动移动至停车位置。

图1—1 1.1.2 取车1.1.2.1 管理人员操作上层停车台移动至地面：1.1.2.2 司机上车将车取走；1.1.2.3 管理人员将上层停车台复位。

1.2 下层停车位存取车等同于自然停车位。

如图1—2图1—22、使用与操作2.1 产品控制系统本产品控制系统是以有专人负责管理的停车场而设计，方便车场管理员操作。

2.1.1控制箱面板示意图（图2—1）图2—11、钥匙开关2、启动按钮3、停止按钮4、急停按钮5、上升按钮6、下降按钮7、蜂鸣器8、工作指示灯2.1.2本产品实行单台设备独立遥控器，操作方便简单，不易混淆，单台控制式遥控器示意图（图2—2）图2—21、下降按钮2、停止按钮3、上升按钮2.2 设备操作步骤2.2.1 设备启动前检查2.2.1.1 检查周围环境，设备运动的区域内不能有车辆、人员及障碍物。

2.2.2 启动设备手动启动控制箱面板上的电源启动按钮，此时控制箱面板工作指示绿灯亮。

2.2.2.1 选择设备相应的遥控器，按遥控器下降键 电箱对应操作下降按钮)，设备开始下降，台板灯、警示灯开始闪烁，蜂鸣器发声。

碍物等，应阻止或按停止键 (电箱对应操作急停按钮)，停止设备运动。

2.2.2.2 当停车板降到地面，设备运动停止。

A.存车，将车驶上停车板，停车板的梯形斜坡会使车辆自动校正停车，拉紧手刹，关闭发动机，关好车门，人员离开停车设备范围，操作人员确123认停车设备周围无障碍物，按遥控器上升键(电箱对应操作上升按钮)，设备自动将车辆上升到上层停车位。

B.取车，司机将车辆驶离停车板，车辆完全离开台板后，操作人员确认停车设备周围无障碍物，按遥控器上升键(电箱对应操作上升按钮)，设备自动上升到上层位置。

升降横移类机械式停车设备操作规程一、人员要求1、每个机械式停车设备工程必需至少配备一名设备维护人员和一名安全管理人员（需要有安全员证），设备维护人员和安全管理人员必需经当地质量技术监视局培训并且取得机械式停车设备安装维修的特种设备操作证。

设备维护人员应对停车设备使用状况进行经常性检查，发现问题应当当即处理；状况紧急时，可以决定中止使用停车设备并及时报告单位相关负责人。

2、机械式停车设备操作人员必需经过专业培训，在确实撑握了车库操作的规程和应急状况处理方式后始可操作设备，严禁未经培训就直接操作设备。

二、入库须知1、乘客及行李请先下车，收起天线。

2、寻觅适合停车规格及重量的车位停车。

3、请倒车驶入载车板中间，收起反光镜，拉起手刹，下车关紧车门,关闭防盗器。

4、阻止在设备区内停留及嬉戏。

5、设备运行中阻止人员及物品进入。

6、停车设备只允许停放适停的汽车；停车设备阻止载人或载其他物件。

三、操作规程1、必需在目视确认安全的状况下，始可操作设备；设备运行过程中,操作人员不可远离或离开设备，必需目视车库的整个运行过程，以确保安全。

2、当出现紧急状况时，应当即按下操作盒旁边的红色紧急停车按钮或用手挡一下前面的人车误入光电开关，则设备会当即中止。

故障未解除前，不可再次操作设备。

3、按键存车：输入欲存载车板的编号后点击“确认”键，载车板升降至地面后，车辆倒车驶入载车板中间，拉紧手刹，关闭防盗报警器,车主离开停车区。

4、按键取车：输入欲取载车板的编号后点击“确认”键，载车板升降至地面后，车主进入载车板，将车辆驶出车库。

5、刷卡存取车：刷欲存取车对应载车板编号的ID卡（IC卡），液晶屏闪烁显示欲存取车的编号后按“确认”键，系统当即运行存取车命令6、复位操作：载车板升降至地面后，司机可进行存取车操作，司机或车辆出库后，操作员点击”复位“按键，系统执行复位命令。

7、报警器鸣响：确认安全后按“清除”键关闭报警。

紧急状况请按红色急停开关，中止设备运行。

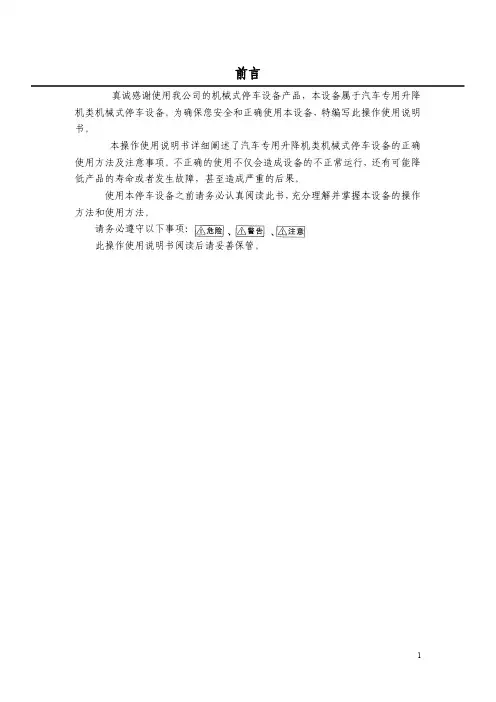

真诚感谢使用我公司的机械式停车设备产品，本设备属于汽车专用升降机类机械式停车设备。

为确保您安全和正确使用本设备，特编写此操作使用说明书。

本操作使用说明书详细阐述了汽车专用升降机类机械式停车设备的正确使用方法及注意事项。

不正确的使用不仅会造成设备的不正常运行，还有可能降低产品的寿命或者发生故障，甚至造成严重的后果。

使用本停车设备之前请务必认真阅读此书，充分理解并掌握本设备的操作方法和使用方法。

请务必遵守以下事项：此操作使用说明书阅读后请妥善保管。

安全使用 (3)安全铭牌 (13)设备的运行 (14)停车前确认 (15)可容车尺寸 (16)操作盘名称和用途 (17)紧急停止的方法 (20)机动车入库操作流程 (21)机动车入库的方法 (22)车板上停放机动车 (24)机动车出库操作流程 (26)紧急情况的注意事项 (27)遇到恶劣天气、天灾时需要注意的事项 (29)安全使用操作失误是造成事故与故障发生的主要原因。

在使用之前必须拿到使用说明书、并且要仔细阅读说明书的内容，严格按照指定的使用指导去操作实施。

此使用说明书是针对设备的所有者、管理者、使用者的使用操作说明书。

⏹所有者、管理者从厂家、物业公司接受使用指导、拿到使用说明书。

再针对使用者进行操作指导。

⏹使用者操作方法从所有者、管理者处接受专业的操作指导并拿到操作说明书。

必须仔细阅读操作说明书、理解后方可进行操作。

除了所有者、管理者及接受过专业指导操作过的使用者以外的其他人员，绝对禁止操作。

安全注意（必须遵守）无视所显示的内容错误操作将产生危险程度如下:不遵守“危险”事项，会引发极度危险的状况、可能造成死亡及重伤、以及重大的损失。

不遵守“警告”事项，会引发危险的状况、可能造成死亡及重伤，以及重大的损失。

不遵守“注意”事项，会引发危险的状况、可能造成中度伤害或轻伤以及受损。

以上内容务必理解。

为了能安全地使用设备，务必理解以上内容。

⏹有人时不可操作人在设备里面时绝对不可操作。

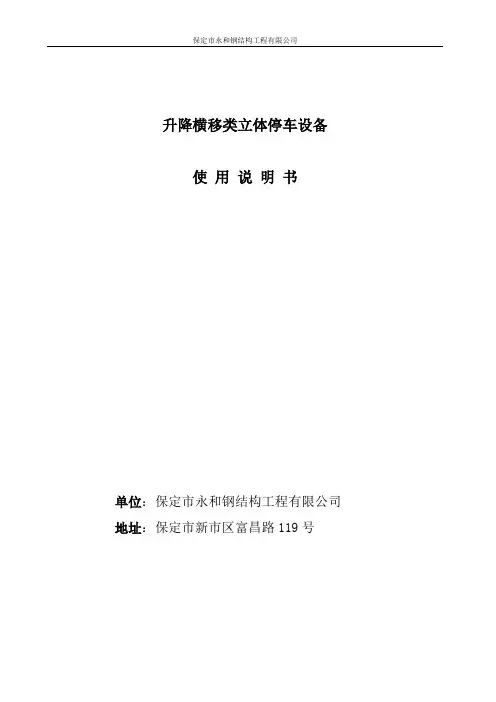

升降横移类立体停车设备使用说明书单位：保定市永和钢结构工程有限公司地址：保定市新市区富昌路119 号目录一、文字说明部分1、产品概述2、主要用途3、适用范围及工作条件4、产品规格型号5、产品外形结构6、传动结构与工作原理7、安装及调试8、安全操作规程9、检查、维护、保养及故障排除方法10、维修11、主要易损件12、电气设计说明二、表格资料部分表 1—表 8三、图示部分1、设备总装图2、电气原理图一、文字说明部分1、产品概述及特点升降横移类机械式停车设备是由我公司研制开发的一种新型的立体停车设备。

其主要结构特点如下：⑴整体钢结构采用H型钢设计、制作、加工、安装方便快捷，强度稳定性满足要求；⑵ 动力提升横移机可实现产品标准化、系列化、安全系数高、故障率低；⑶ 采用独特的平衡链条结构，设备在载重运行过程中，运行平稳，可靠；⑷ 安全科学的电气设计及自锁功能，保证运行和限位控制的可靠性；⑸ PLC自动控制系统，控制合理，故障率低；⑹合理的传动方式，使动力装置的功率减少1/2 ，效率提高 200%；⑺ 出入车时间短，运用于车辆出入较集中的场所。

该设备每一单元结构包括：①设备基础；②钢结构框架（包括：底梁、横梁、纵梁）；③动力装置及传动结构；④安全防坠落装置；⑤轿厢总成；⑥电气控制系统。

2、主要用途升降横移类机械式停车设备充分利用地上空间，停车率提高300%。

因其出入车速度快，特别适用于宾馆、饭店、商场、小区及国家机关等车辆较集中的场所。

3、适用范围及工作条件本产品适用于温度 -25 ℃～ +40℃，湿度≤ 85%，海拔 100 米以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，仅作为停放汽车使用，禁止储藏其他熔化金属、有毒、易爆物品。

适用电源为：三相，50HZ，380V，停放轿车的重量最大为2000kg，最大停车尺寸： 5000×1850×1550（长×宽×高）。

使用说明书一、车库简介我公司生产安装的4层简易升降立体停车设备，结构形式为地下3层，地面1层。

每组可停8辆车（左右侧各停4辆，且每侧4个车台都为整体框架式结构），具体形式见图1（项目总图）。

该车库由电控柜、操作按钮、行程开关、急停按钮和报警装置组成，分自动和手动二种操作方式，当把“手动/自动”按钮转到“手动”档一边，可以进行手动操作，便于调试和维修，当将“手动/自动”按钮转到“自动”档一边，车位就可以正常运转。

车位的升降靠限位开关来定位，并设有极限保护。

车台前设有一组光电开关，车台板后设有限位挡杆用以规定停车范围或防止车辆超长，车台前光电还可以防止车库运行中人员误入车库。

本产品结构特点如下：1、金属结构部分：柱为马钢专供的结构型H型钢；梁为工字钢，每层车台板为整体结构。

2、电气部分：本产品所采用的电动机为国际知名品牌日立，减速机、电动机、制动器三位一体，为停车设备专用电机。

整个车库设有安全保护装置，如极限开关、安全防落装置、光电检测装置、警示灯装置，还具有过流保护、欠逆相保护等功能。

3、设备运行原理：当有存取车信号发出后，相应列由电机带动两根动力链条整体提升，当所存取车位到达地面层时，相应的限位开关动作，防坠装置打开，车位停止动作，驾驶员可进入车库，存取车辆。

存取车完毕后按“复位”按钮，防坠装置吸合，相应列整体下降，当车位复位为初始状态时，防坠装置打开，车库停止运行。

二、车位布置图（见下图图1）三、产品性能参数产品性能规格：型号MGPJSPJS型简易升降类机械停车设备电气配置清单产品性能规格：型号MGPJS四、操作盘描述操作盘采用200(宽)x250(高)x125(厚)不锈钢材质，防雨型。

盘底开孔放置一根24芯电缆至电气柜，盘体固定在车库前侧，方便用户存取车操作。

盘正面按钮区分3排，见图2。

从上至下分别为电源指示灯、蜂鸣器、左右列选择开关、手动/自动转换开关、BF1、BF2、BF3、复位、电源钥匙开关、急停按钮。

升降机使用说明书1. 引言升降机是一种便捷、高效的工业设备，广泛应用于建筑工地、仓库、物流中心等场所。

本使用说明书旨在为用户提供升降机的正确使用方法和安全操作规范，以确保使用者的人身安全和设备的正常运行。

2. 设备概述升降机是一种垂直运输设备，由电动机驱动，通过钢丝绳、液压系统或链条机构实现上下运动。

它具有简洁紧凑的结构、稳定可靠的性能、载重能力强等特点。

3. 安全预防措施为确保使用升降机时的安全，用户需要遵循以下预防措施：3.1 设备检查在每次使用升降机之前，应仔细检查设备的各项部件是否完好，特别是升降平台、钢丝绳（或链条）、电动机等部件是否存在磨损、锈蚀或松动现象。

如发现问题，请及时进行修复或更换。

3.2 载重限制升降机的载重能力是有限的，用户不应超过设备标负荷能力的限定范围。

在运输时，应合理分配重量，保持平衡，以确保设备的稳定性和安全性。

3.3 操作人员培训只有经过培训并获得合格证书的操作人员才能使用升降机。

操作人员应熟悉设备的功能和操作要领，遵循正确的操作步骤，注意紧急情况下的自救方法。

3.4 安全防护装置升降机应装备有安全防护装置，如限位器、紧急停车按钮等，在遇到紧急情况时，可以及时停止设备运行以保障人员安全。

因此，操作人员要经常检查这些安全装置的运行状况，确保其正常工作。

4. 升降机操作步骤4.1 操作前准备- 确保升降机周围没有障碍物。

- 检查设备是否处于稳定状态。

- 检查电动机、液压系统和其他关键部件是否正常运行。

4.2 上升和下降操作- 如需上升，请按下控制面板上的上升按钮并保持按压，升降平台将逐渐上升。

- 如需下降，请按下控制面板上的下降按钮并保持按压，升降平台将逐渐下降。

4.3 紧急停止- 在紧急情况下，按下设备上的紧急停车按钮，升降机将立即停止运行。

- 在解除紧急情况后，按下解锁按钮才能重新启动设备。

5. 维护与保养为确保升降机的正常运行和延长设备的使用寿命，需要进行定期的维护与保养工作：5.1 每日检查每日运营前需要进行以下检查：- 检查设备的电源是否正常。

升降横移式立体车库控制系统设计说明书本作品采用虚拟技术设计四层五位的立体车库系统，该系统通过自制的通信接口模式与三菱的PLC、变频器、触摸屏等控制单元构成一个综合实训平台。

经安装调试，这种“虚实”结合的实训平台能够实现与实际立体车库系统基本一致的运动控制功能，且具有节能、便捷、易维护等特点，开创了国内高校实验（训）教学技术的新理念。

1设计思想升降横移式立体车库采用3D虚拟技术构建虚拟的立体车库系统。

其主要结构和功能是利用载车板的升降或横向平移存取停放车辆的机械式停车设备。

每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程。

立体车库控制虚拟平台由PLC、变频器、触摸屏三部分组成。

触摸屏设存取车操作按钮及车位提示信息，触摸屏输入操作命令传送到PLC，PLC通过检测车位的状态信息在相应的I/O口输出控制信号，控制相应的车位电机或挂钩运行。

在载车板升降过程中，将载车板的位置信息传送到PLC，PLC控制变频器实现不同升降速度运行。

基于3D虚拟现实技术，再现虚拟升降横移立体车库，可用于PLC技术应用技能学习，作品提供了升降横移立体车库的结构演示，虚拟仿真控制演示，在线控制三个实训模块。

2 整体设计为了尽可能达到实际车库的系统设计效果，基于实际的升降横移立体车库控制系统结构，确定升降横移式立体车库控制系统结构，如图1所示。

它由虚拟立体车库系统、立体车库控制系统、接口处理模块三部分组成。

PLC输出的控制信号经接口处理模块控制立体车库的虚拟执行机构，控制各个车位的运行。

立体车库运行过程中，虚拟位置传感器的检测信号经接口处理模块输到PLC控制系统，实现闭环控制。

图1 升降横移式立体车库控制系统实训平台框图触摸屏设存取车操作按钮及车位提示信息，触摸屏输入操作命令传送到PLC，PLC通过检测车位的状态信息在相应的I/O口输出控制信号，控制相应的车位电机或挂钩运行。

操作说明书一.设备启动(1)合上控制柜里所有开关开,电源指示灯亮.(DC24V)(2)一二楼运行方式“自动/手动”选择开关调到“自动”，按主控柜面板上“启动”按钮或把一楼自“动/手动”选择开关先切换至“手动”,然后再切换到“自动”；运行指示灯间段闪烁,蜂鸣器间段3声蜂鸣后；系统处于自动运行状态。

(3)如不可启动,先查看主控柜面板上那个故障指示灯亮，相对应的解除故障后，按下复位按钮,直到蜂鸣器停止，再按启动按钮系统运行.二.设备停止(1)按“停止”按钮或把“自动/手动”选择开关切换至“手动”,系统自动停止运行。

三.系统急停(1)系统在自动运行状态下,如出现异常情况拍按“急停”按钮,设备立即停止运行，主控柜上相对应的指示灯亮并蜂鸣报警。

(2)设备异常停止后,先解开”急停”按钮,然后手动解除异常状况..(3)“急停”按钮分别在一楼手操盒上和二楼主控柜上各有一个。

四.系统复位(1)当”急停”拍下或其它故障发生时,解除异常后按下”复位”按钮,才可启动系统.五.变频器异常,(1)提升机,进/出口电机都由变频器控制.(2)当变频器异常,系统会停止运行, 主控柜上相对应的指示灯亮并蜂鸣报警。

(3)当变频器异常出现时，解决方法是把电控柜总开关拉下，然后再合上。

六.一楼堵料/二楼异常(1)二楼提升机里前后各有光电开关做保护，如果物品前后超出系统自动停止，二楼异常指示灯亮蜂鸣器会鸣叫；一楼如果物品没有拿掉，出口光电开关感应超时，就是一楼堵料升降机自动停止，出口光电开关物品拿掉升降机自动运行。

七.故障报警(1)系统出现急停,变频器异常,一楼异常，二楼异常蜂鸣器会鸣叫，电柜相对应指示灯会亮；解除故障报警首先把“自动/手动”选择开关切换至“手动”状态，然后按下“复位”按钮，直到蜂鸣器停止，再把“自动/手动”选择开关切换至“自动”状态按启动按钮系统运行。

八.手动状态(1) 当设备需检修或出现异常,人员需要进入,首先要把系统切换到“手动”状态，主控柜上有提升机运行选择开关和进口短线运行选择开关，分别是在手动状态下使用的。

升降横移式自动化立体车库摘要升降横移式自动化立体车库，是充分利用地面空间的立体车库，提高了地面利用率。

本设计为2层，共有5个车位，上层为3个车位，下层2个。

主要由升降和横移两大部分组成。

升降部分由电机通过链传动带动卷筒转动，再由钢丝绳通过在卷筒上卷绕提升上载车板做升降运动。

横移机构是由电动机通过链带动小车在轨道上运动以达到横移的目的。

相对其他类型停车设备升降横移式立体车库有造价低，安装简单，充分利用地面减少车道，安全系数高，可操纵简便，结构简单，可以实现管理现代化、存取自动化，能够自动完成车辆的存取作业，并能对库存的车辆进行自动化管理等优点。

关键词：升降机构，横移机构，载车板AbstractRises and falls moves horizontally the type automation three-dimensional garage, is the full use ground space three-dimensional garage, this design is 2, altogether has 5 berth. The fluctuation part by the electrical machinery through the chain drive impetus reel rotation, through the coiling promotion uploads the template again by the steel wire on the reel in the vibratory movement. The traversing gear construction is by the electric motor through the chain impetus car on the track the movement achieved moves horizontally goal. The relative other type parking facility rises and falls moves the type three-dimensional garage to have the construction cost horizontally to be low, the installment is simple, uses the ground reduction traffic lane fully, the safety coefficient is high, may operate easily, the structure is simple, may realize the management modernization, the deposit and withdrawal automation, can complete the vehicles automatically the deposit and withdrawal work, and can carry on merits and so on automated management to the stock vehicles.Key word: The elevating mechanism, the traversing gear construction, carries the template目录摘要 (I)Abstract (II)第1章绪论 (1)第2章车库的结构设计计算和零件选择 (4)2.1八个立柱的选择 (4)2.2 前后上边框钢材的选择 (5)2.3上边框两侧边框钢材的选择 (5)第3章升降机构的设计与计算 (6)3.1 钢材的选择 (6)3.1.1升降机构载车板制动挡板钢材的选择 (6)3.1.2升降载车板后边框的选择 (6)3.1.3横移机构中起防护作用的支撑架钢材的选择 (7)3.1.4链轮支撑钢的选择 (8)3.1.5链轮辅助支撑钢的选择 (8)3.1.6滑轮支撑钢的选择 (8)3.1.7滑轮辅助支撑钢的选择 (8)3.1.8链轮支撑钢横向连接钢的选择 (8)3.1.9 滑轮支撑钢横向连接钢的选择 (8)3.2 升降系统各零部件的结构设计和尺寸确定 (9)3.2.1钢丝绳的选择 (9)3.2.2钢丝绳夹的选择 (11)3.2.3钢丝绳用套环的选择 (12)3.2.4卷筒的设计计算和尺寸确定 (13)3.2.5滑轮及其组件的设计计算 (16)3.2.6升降链及链轮的选择 (20)3.2.7电动机的选择 (23)3.2.8减速器的选择 (24)第4章横移机构的设计与计 (26)4.1横移电动机的设计计算及型号选择 (26)4.2 轨道和导轮的设计计算 (27)4.3 联轴器的选择 (29)第5章其它零件设计与选择 (31)5.1连接用高强度螺栓的选择及画法 (31)5.2库钢架结构的设计 (31)5.3载车板的设计 (31)第6章车库其它配备要求 (33)6.1 电控系统 (33)6.1.1控制系统 (33)6.1.2操作系统 (33)6.1.3 控制系统的故障检测 (34)6.2 安全设置 (34)6.2.1 断电、缺相、断相和相序保护 (34)6.2.2 防人、异物误闯入 (35)6.2.3 车辆安全导入。

摘要本设计是根据我国近几年来房地产业的蓬勃发展和老百姓私家车的急剧增多，私家车数量的急剧增加与车（位）库设置严重滞后的矛盾应运而生的自动化车库。

地下升降式自动化立体车库，是充分利用小区地下空间设置的新型车库，其型号为单层2个车位。

车库下降后可完全居于地面之下，车库表面能与周边完全融为一体。

并且每个车库均属独立空间，升降自如，停（取）车极为方便，快捷，是充分利用地下空间改造或兴建的安全、新型、便捷式车库。

该车库设计新颖、独特、巧妙，实用性强，可以大大缓解小区车库（位）严重不足的矛盾。

本说明书共分五章，着重设计计算了钢丝绳及滑轮组机构、载车板、升降机构、横移入库机构以及库架等主要系统的设计计算。

关键词：载车板升降系统横移机构AbstractThe design is based on the developmrnt according to our country in the last few years real estate industry vigorous development and the common people private vehicle, the private vehicle quantity sharp growth and the vehicle (position) the storehouse establishment serious lag contradiction arises at the historic moment automated garage. The underground elevating automation three-dimensional garage, is the full use plot underground space establishment new garage, its model for single-layer 2 berth. After the garage drops may reside in under completely the ground, the garage surface energy and peripheral merges into one organic whole completely. And each garage is the space-independent, the fluctuation freely, stops (takes) the vehicle to be extremely convenient, quick, is the full use underground space transformation or the constructing security, new, the convenient -like garage. This garage design novel, is unique, is ingenious, usable, may alleviate the plot garage greatly (position) the serious insufficient contradiction. This instruction booklet altogether divides five chapters, the emphatically design calculation steel wire and the block and tackle organization, carried the template, the elevating mechanism, move horizontally the warehousing organization as well as storehouse and so on the main system design calculation.Key words: carries jacking system moves horizontallyorganization目录摘要 (I)Abstract……………………………………………………………………………I I 第1章绪论 (1)第2章车库的结构设计计算和零件选 (2)2.1 钢材的选用 (2)2.1.1库上边框钢材的选择 (2)2.1.2库架支撑钢的选择 (2)2.1.3上下层支撑钢的选择 (3)2.1.4升降台辅助支钢的选择 (3)2.1.5链轮支撑钢的选择 (3)2.1.6链轮辅助支撑钢的选择 (3)2.1.7滑轮支撑钢的选择 (3)2.1.8滑轮辅助支撑钢的选择 (4)2.1.9上下层支撑钢横向连接钢的选择 (4)2.1.10滑轮支撑钢横向连接钢的选择 (4)2.1.11链轮支撑钢横向连接钢的选择 (4)2.1.12载车板横向边缘钢 (5)2.2 载车板的结构和尺寸的设计算 (5)2.3 升降系统各零部件的结构设计和尺寸确定 (7)2.3.1 升降台结构的初步设计 (7)2.3.2 钢丝绳的设计计算 (8)2.3.3 钢丝绳夹的选择 (11)2.3.4 滑轮及其组件的设计计算 (12)2.3.5 卷筒的设计计算和尺寸确定 (17)2.3.6 升降链及链轮的选择 (21)2.3.7 升降用电动机及变速器的设计计算及型号选择 (24)2.3.8 升降电动传动链及连轮的连轮的设计计算 (25)2.4 横移机构结构的设计和各零部件的设计计算以及选择 (28)2.4.1 轨道和导轮的设计计算 (29)2.4.2 横移电动机的设计计算及型号选择 (32)2.4.3 带及带轮的选择 (34)2.4.4 联轴器的选择 (37)2.5 库钢架结构的设计 (38)第3章车库其它配备要求 (40)3.1 电控系统 (40)3.1.1 控制系统组成 (40)3.1.2 控制系统的运行方式 (41)3.1.3 控制系统的故障检测 (41)3.2 安全设置 (41)3.3 照明 (42)3.4 通风 (42)3.5 排水 (42)3.6 消防 (42)第4章经济可行性分析 (44)4.1 市场需求 (44)4.2 初步可行性研究 (45)4.2.1投资机会调查统计 (45)4.2.2经济成本核算 (45)第5章专题论文 (46)5.1 除雪工作装置的概述 (46)5.2 多段式可越障除雪工作装置（改进型除雪工作装置） (47)5.2.1 多段式可越障除雪工作装置优点 (47)5.2.2 多段式可越障除雪工作装置的结构组成 (48)5.2.3 工作装置的工作原理 (49)5.2.4 多段式样可越障除雪工作装置的使用要求 (49)5.3 其它形式的除雪工作装置 (50)5.3.1 转子式除雪装置 (50)5.3.2 犁式除雪装置 (50)5.3.3 多功能除雪装置 (51)5.4 除雪工作装置与车辆的匹配 (52)5.4.1 专用车 (52)5.4.2 兼用型牵引车辆 (53)总结 (55)致谢 (56)参考文献 (57)附录 1 外文译文 (58)附录 2 外文原文 (67)第1章绪论本设计是为适应现代化进程和解决小区车库（位）严重不足而设计研制的一种新型家庭用自动化立体车库。

升降停车设备使用方法一、介绍升降停车设备是一种用于停车场或车库的机械设备，通过升降平台来实现车辆的垂直移动，从而节省停车空间。

本文将详细介绍升降停车设备的使用方法。

二、升降停车设备的操作流程1. 登录系统使用者需要登录升降停车设备的系统。

通常系统会提供用户名和密码进行验证，确保只有授权的人员可以操作设备。

2. 选择停车位登录成功后，使用者可以选择合适的停车位。

系统会显示当前可用的停车位，使用者可以根据需求选择合适的位置。

3. 驶入停车位在选择好停车位后，使用者需要将车辆驶入升降停车设备的升降平台上。

此时需要注意车辆的大小和重量，确保不超过设备的承载能力。

4. 操作升降平台将车辆驶入停车位后，使用者可以通过系统进行升降平台的控制。

通常系统会提供上升、下降、停止等按钮，使用者可以根据需要选择相应的操作。

5. 安全检查在操作升降平台之前，使用者需要进行安全检查。

检查包括检查升降平台的状态、车辆是否固定牢靠等，确保操作的安全可靠。

6. 开始升降完成安全检查后，使用者可以开始操作升降平台。

根据需要选择上升或下降按钮，升降平台会相应地移动，将车辆升起或降下。

7. 停车完成当升降平台将车辆升至合适的位置后，使用者可以将车辆熄火并下车。

此时，停车过程就完成了。

8. 离开停车位当使用者需要离开停车位时，可以通过系统操作升降平台将车辆降下。

然后，使用者可以驶离停车位，让其他车辆使用。

三、使用注意事项1. 确保车辆符合设备的承载能力，不要超过设备的限制范围。

2. 在操作升降平台前，务必进行安全检查，确保设备和车辆的状态良好。

3. 在升降过程中，使用者应保持警惕，注意观察升降平台的运行状态，确保安全。

4. 如果遇到升降平台故障或其他问题，应立即联系运维人员进行处理，切勿擅自操作。

5. 长时间停车时，应将车辆设定好驻车制动器，并确保车辆固定稳定，以防止意外发生。

四、升降停车设备的优势1. 节省空间：升降停车设备能够垂直移动车辆，有效利用停车空间，提高停车位的利用率。

升降横移式立体车库设备使用说明书升降横移类立体停车设备使用说明书单位：保定市永和钢结构工程有限公司地址：保定市新市区富昌路119号目录一、文字说明部分1、产品概述2、主要用途3、适用范围及工作条件4、产品规格型号5、产品外形结构6、传动结构与工作原理7、安装及调试8、安全操作规程9、检查、维护、保养及故障排除方法10、维修11、主要易损件12、电气设计说明二、表格资料部分表1—表8三、图示部分1、设备总装图2、电气原理图一、文字说明部分1、产品概述及特点升降横移类机械式停车设备是由我公司研制开发的一种新型的立体停车设备。

其主要结构特点如下：⑴整体钢结构采用H型钢设计、制作、加工、安装方便快捷，强度稳定性满足要求；⑵动力提升横移机可实现产品标准化、系列化、安全系数高、故障率低；⑶采用独特的平衡链条结构，设备在载重运行过程中，运行平稳，可靠；⑷安全科学的电气设计及自锁功能，保证运行和限位控制的可靠性；⑸PLC自动控制系统，控制合理，故障率低；⑹合理的传动方式，使动力装置的功率减少1/2，效率提高200%；⑺出入车时间短，运用于车辆出入较集中的场所。

该设备每一单元结构包括：①设备基础；②钢结构框架（包括：底梁、横梁、纵梁）；③动力装置及传动结构；④安全防坠落装置；⑤轿厢总成；⑥电气控制系统。

2、主要用途升降横移类机械式停车设备充分利用地上空间，停车率提高300%。

因其出入车速度快，特别适用于宾馆、饭店、商场、小区及国家机关等车辆较集中的场所。

3、适用范围及工作条件本产品适用于温度-25℃～+40℃，湿度≤85%，海拔100米以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，仅作为停放汽车使用，禁止储藏其他熔化金属、有毒、易爆物品。

适用电源为：三相，50HZ，380V，停放轿车的重量最大为2000kg，最大停车尺寸：5000×1850×1550（长×宽×高）。

机械立体车库安全操作手册一、机械立体车库的类型与特点机械立体车库主要有升降横移式、垂直循环式、简易升降式等多种类型。

不同类型的车库在结构和操作方式上会有所差异，但它们的共同目的都是为了充分利用空间，实现车辆的多层停放。

升降横移式车库通过载车板的升降和横移来实现车辆的存取；垂直循环式车库则是让车辆所在的载车板在垂直方向上循环运动；简易升降式车库通常适用于小型车辆，操作相对简单。

二、使用前的准备工作1、熟悉车库布局在使用机械立体车库之前，务必仔细观察车库的整体布局，了解出入口、通道、停车位的位置和编号。

2、检查车辆状况确保车辆没有超高、超宽、超重等情况，车辆外观无明显损坏，车窗、车门关闭紧锁，手刹拉起。

3、携带必要物品随身携带车库使用卡或相关凭证，以便能够正常操作车库设备。

三、安全操作步骤1、车辆驶入（1）按照车库入口的指示标志，缓慢驶入指定通道，注意保持车辆与周围设施的安全距离。

（2）在入口处等待车库系统的检测和确认，切勿强行进入。

2、停车就位（1）当系统允许进入停车位时，根据指示将车辆准确停放在载车板上，车轮应与载车板的限位装置对齐。

（2）关闭发动机，取下钥匙，带走车内贵重物品。

3、操作设备（1）使用车库提供的操作设备（如控制面板、刷卡器等），按照操作提示进行存车操作。

（2）在设备运行过程中，不要靠近运动部件，以免发生危险。

4、车辆取出（1）需要取车时，同样通过操作设备进行取车操作。

（2）等待载车板平稳移动到出口位置后，再上车启动车辆。

四、注意事项1、严禁在车库内吸烟、动火或乱扔垃圾，保持车库环境整洁。

2、不得在车库内长时间逗留，非操作人员不得随意触动控制设备。

3、如遇设备故障或异常情况，应立即停止操作，并通过紧急呼叫按钮或联系车库管理人员寻求帮助。

4、遵守车库的限重、限高、限宽等规定，不得违规停放车辆。

5、恶劣天气条件下（如暴雨、大风等），应谨慎操作车库设备。

五、紧急情况处理1、停电如果在存车或取车过程中遇到停电，不要惊慌。
