简单电路故障分析与应用

电路故障分析与维修电路故障是我们在日常生活中常常会遇到的问题之一。

当电路发生故障时，我们会感到困惑和无助。

本文将介绍电路故障的常见原因、故障分析的方法以及电路的维修技巧。

一、电路故障的常见原因1. 电缆接触不良：电缆在长期使用过程中，可能会由于插拔次数过多导致接触不良，或者由于连接处松动引起电流不稳定。

2. 元件老化：电路中的各种元件如电阻、电容和二极管等，在使用过程中会随时间的推移而老化，可能会出现损坏或者功能失效的情况。

3. 过载：当电路中的负载超过了元件或电线的承载能力时，可能会导致电路的过热和故障。

4. 短路：电路中如果发生了电源线与地线或两个相邻导线之间的短路，会导致电路瞬间过流，引发故障。

二、故障分析的方法1. 观察法：通过仔细观察电路的各个部分，寻找异常现象，如烧焦、熔断等。

可以根据这些现象来确定电路可能存在的故障点。

2. 测试仪器法：使用各种测试仪器如万用表、示波器等对电路进行测量，以确定各个元件的工作状态和故障点的位置。

3. 分段法：将整个电路分段进行测试，逐步缩小故障范围，最终确定故障点所在。

三、电路的维修技巧1. 替换故障元件：如果确定电路中的某个元件发生了故障，可以尝试将其替换为新的元件，以解决故障。

2. 修复接触不良：如果发现电路中存在接触不良的问题，可以通过重新连接或者清洁接触处来修复问题，并保持良好的接触状态。

3. 保护电路：在电路中添加适当的保护元件，如保险丝、过流保护器等，可以有效地防止电路的过载和短路故障。

4. 注意电路布线：电路的布线应符合规范，避免电线之间相互干扰或者过于拥挤，以减少故障的发生概率。

总结：电路故障的分析和维修需要一定的经验和技巧，但是通过观察、测试和分段等方法，我们可以找到故障点并进行维修。

同时，在日常使用电器设备时，我们也应该注意保护电路，避免过载和短路等问题的发生。

只有保持电路的正常工作状态，我们才能正常使用电器设备，并保证使用的安全性和可靠性。

初中物理常见电路故障分析方法精讲1.观察电路：当发现电路故障时，首先要仔细观察电路的整体情况，包括电源、导线、电阻等元件是否正确连接，是否有明显的损坏或松动。

检查是否存在电路的明显短路、开路或接触不良等问题。

2.逐个分析元件：针对电路中每一个元件，逐个进行分析。

首先检查电源是否正常工作，电源的电压是否稳定，电池的电量是否充足等。

接下来检查导线是否完好，导线是否有损坏或接触不良的情况，尤其是导线的两端是否正确连接到相应的元件上。

3.判断开路故障：如果电路中有开路故障，首先确定是否有元件没有正确连接或接触不良。

如果检查发现元件连接良好，可以使用万用表或者电路测试仪等工具，逐个测试电路中的元件是否损坏。

当电流不能正常通过一些元件时，很可能该元件存在开路故障。

4.判断短路故障：如果电路中有短路故障，首先要检查是否有两根导线之间的直接接触或者导线与其他元件之间的接触。

如果排除了接触问题，可以采用以下方法进行判断：-通过观察发现是否有元件损坏或烧毁的痕迹，短路现象常常伴随着明显的热量和焦糊味。

-使用万用表等仪器进行电阻测量，如果电路的电阻远远小于正常范围，说明可能存在短路故障。

-逐个拆卸电路中的元件，重新连接电路，判断电路是否能正常工作。

当电路能正常工作时，之前的元件可能存在短路故障。

5.判断接触不良故障：当电路中出现信号不通或者电阻变大的情况，很可能是存在元件之间接触不良的问题。

可以采用以下方法进行判断：-使用钳子或者镊子等工具，小心地挤压或者移动元件的接触部分，观察电路是否会出现变化。

如果电路能正常工作，说明存在接触不良的故障。

-使用万用表等测量工具进行电阻测量，逐个测试电路中的元件的导通情况，判断是否存在接触不良的问题。

通过以上步骤细致地分析电路故障，可以提高排除故障的效率，并帮助学生更好地理解电路原理和问题解决的方法。

电路故障分析与排除方法电路故障是电子装置运行时出现的故障，如果不及时发现和排除可能会导致设备损坏。

应用正确的方法和技巧可以快速诊断和解决电路故障问题。

本文将介绍几种常用的电路故障分析与排除方法。

1. 了解电路原理在诊断电路故障之前，需要对电路原理和电路元件的特性有一定的了解。

例如，了解开关、变压器、电容器和电阻器的原理、特性和工作方式可以帮助快速诊断故障问题。

2. 检查电源电路故障很常见的原因是电源问题。

首先要检查电源是否正常工作。

检查电源开关、电源电缆和插头是否正常连接和工作。

检查电源电压是否符合设备要求。

3. 检查元件如果电源没有问题，就需要进一步检查电路元件。

可以使用万用表、示波器或频谱仪等检测工具来检查元件的电气特性。

确保每个元件是否正常，特别是电容器和电阻器。

如果一个电容器损坏，那么会导致电路不工作或运行不稳定。

如果一个电阻器损坏，可能导致电路电阻值变化，甚至导致电路短路。

4. 检查连线连线也可能是电路故障的原因。

出现故障的时候，需要检查连接器、电缆和插头是否正常连接。

如果电路板的连线不好，那么就需要重新连接或焊接电路板。

5. 分析故障当故障原因未能立即找到时，就需要分析电路故障原因。

通过了解电路原理并使用测试工具可以更好地进行故障排除。

根据测试结果，可以分析可能的故障原因并排除问题。

6. 注意安全在检查电路故障时，需要特别注意安全问题。

不要触摸电路板和电路元件，除非你确定电路已经安全地断开电源。

此外，当检查电路板时，务必根据其特定的说明书进行操作，并遵循制造商的建议。

结论电路故障分析和排除需要综合运用多种技术和工具，包括电路原理、检测工具等。

如果能够采取正确的方法并有效地使用测试工具，就可以快速诊断和解决故障问题。

当然，在处理电路故障过程中，要时刻注意安全问题，并遵循相关的操作步骤。

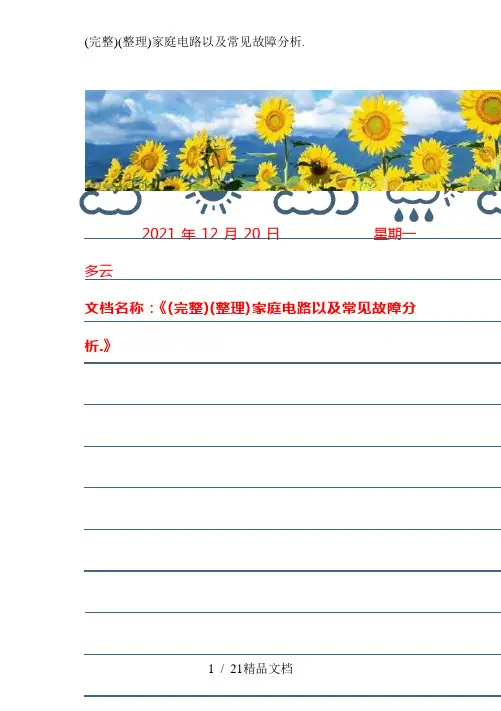

2021年12月20日星期一多云文档名称：《(完整)(整理)家庭电路以及常见故障分析.》文档作者：凯帆创作时间：2021.12.2s0家庭电路以及常见故障分析【知识要点】：1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。

2.家庭电路中各部分电路及作用：●进户线：进户线有两条，一条是火线，一条是零线。

火线与零线之间的电压是220V。

正常情况下，零线之间和地线之间的电压为0V。

●电能表：⏹用途：测量用户消耗的电能（电功）的仪表。

⏹安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。

●闸刀开关（：空气开关）⏹作用：控制整个电路的通断，以便检测电路更换设备。

⏹安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。

●保险盒：⏹电路符号：⏹连接：与所保护的电路串联，且一般只接在火线上。

⏹选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⏹保险丝规格：保险丝越粗，额定电流越大。

⏹注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

●插座:⏹作用：连接家用电器，给可移动家用电器供电。

⏹种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。

⏹安装：并联在家庭电路中，具体接线情况见右图。

⏹把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

●用电器（电灯）和开关⏹白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。

⏹灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。

⏹开关和用电器串联，开关控制用电器。

如果开关短路，用电器会一直工作，但开关不能控制。

3.为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。

4.连接家庭电路的注意事项：●家庭电路中各用电器是并联的。

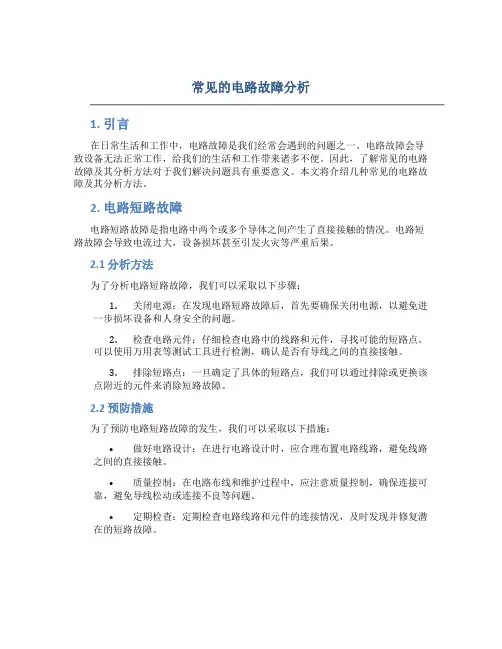

常见的电路故障分析1. 引言在日常生活和工作中，电路故障是我们经常会遇到的问题之一。

电路故障会导致设备无法正常工作，给我们的生活和工作带来诸多不便。

因此，了解常见的电路故障及其分析方法对于我们解决问题具有重要意义。

本文将介绍几种常见的电路故障及其分析方法。

2. 电路短路故障电路短路故障是指电路中两个或多个导体之间产生了直接接触的情况。

电路短路故障会导致电流过大，设备损坏甚至引发火灾等严重后果。

2.1 分析方法为了分析电路短路故障，我们可以采取以下步骤：1.关闭电源：在发现电路短路故障后，首先要确保关闭电源，以避免进一步损坏设备和人身安全的问题。

2.检查电路元件：仔细检查电路中的线路和元件，寻找可能的短路点。

可以使用万用表等测试工具进行检测，确认是否有导线之间的直接接触。

3.排除短路点：一旦确定了具体的短路点，我们可以通过排除或更换该点附近的元件来消除短路故障。

2.2 预防措施为了预防电路短路故障的发生，我们可以采取以下措施：•做好电路设计：在进行电路设计时，应合理布置电路线路，避免线路之间的直接接触。

•质量控制：在电路布线和维护过程中，应注意质量控制，确保连接可靠，避免导线松动或连接不良等问题。

•定期检查：定期检查电路线路和元件的连接情况，及时发现并修复潜在的短路故障。

3. 电路开路故障电路开路故障是指电路中某个环节断开或失效的情况。

电路开路故障会导致电流无法正常流动，从而导致设备无法正常工作。

3.1 分析方法下面是分析电路开路故障的一般步骤：1.检查电源：首先，我们需要检查供电是否正常，确保电源没有问题。

2.检查开关：检查电路中的开关，确认是否存在失效的开关导致电路无法闭合。

3.检查连接：仔细检查电路中各个元件的连接，确保连接完好，没有断开的情况。

4.使用测试工具：可以使用万用表等测试工具，对电路的不同部分进行测试，找出故障所在。

3.2 预防措施为了预防电路开路故障的发生，我们可以采取以下措施：•避免过载：在设计电路时，应合理计算电路的负载情况，确保不会因为超过负载而导致电路开路。

电路设计中的故障分析与故障排除技巧在电路设计和调试过程中，故障分析和故障排除是最重要的一环。

只有找到电路故障的根本原因，才能通过适当的方法进行故障排除。

在本文中，我将针对电路设计中常见的故障进行分析和排除，分享一些有用的技巧和经验。

1. 对常见故障进行分类和分析电路设计中的故障一般可以分为以下几类：电源故障、信号传输故障、器件故障等。

电源故障是最常见的故障之一。

其原因可能是电源线路设计不合理，电源接触不良，功率过载等。

因此，对电源电路进行仔细的检查和测试非常重要。

例如，可以使用万用表测试电源电压，检查电源接触是否良好，以及检查所有负载是否在额定范围内。

信号传输故障也是常见的故障之一。

这可能是由于连接脚接触不良，线路连接错误，或者信号干扰造成的。

为了解决这些问题，可以先检查所有连接点和连接脚的情况，查看是否存在损坏或接触不良的问题。

同时，还可以加装滤波电容、增加地线等方式来消除信号干扰。

器件故障通常是由于器件自身的损坏或者使用不当导致的。

在进行器件的选择和设计时，应该仔细研究器件的参数和使用条件，以确定器件是否能够符合电路的要求。

在实际使用中，应该对器件周围的环境进行检查，判断器件是否存在过载、过热、过压等情况，避免对器件造成损坏。

2. 排除故障的技巧和方法在排除电路故障时，有一些常用的技巧和方法可以提高排除故障的效率。

下面是一些常见的技巧和方法：2.1 模块化设计模块化设计是一种将电路分为多个模块的设计方法。

每个模块都可以单独进行调试和测试，从而提高电路的可靠性和可维护性。

如果出现问题，可以很容易地确定问题发生在哪个模块，从而更好地追踪和解决问题。

2.2 逐个排查在电路故障排除过程中，应当逐个排查每个模块或电路单元的连通性和工作状态。

可以使用电子测试工具进行检测和分析，找出故障的原因和位置。

2.3 熟悉器件在进行电路设计和调试时，需要熟悉各种器件的特性和接线方法。

例如，不同类型的器件在使用中可能会产生不同的噪声、干扰等问题。

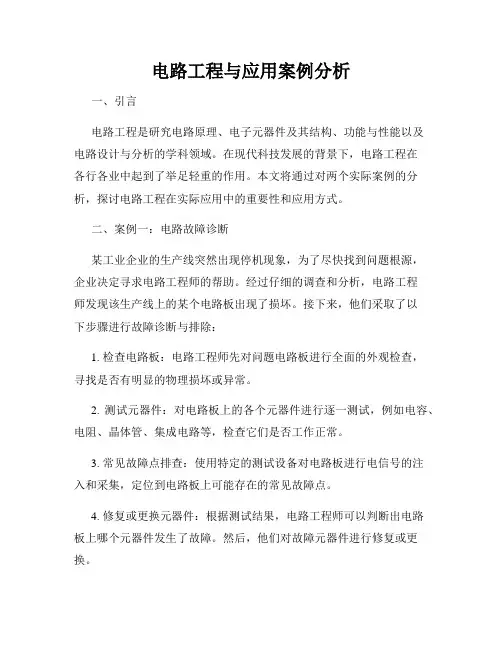

电路工程与应用案例分析一、引言电路工程是研究电路原理、电子元器件及其结构、功能与性能以及电路设计与分析的学科领域。

在现代科技发展的背景下，电路工程在各行各业中起到了举足轻重的作用。

本文将通过对两个实际案例的分析，探讨电路工程在实际应用中的重要性和应用方式。

二、案例一：电路故障诊断某工业企业的生产线突然出现停机现象，为了尽快找到问题根源，企业决定寻求电路工程师的帮助。

经过仔细的调查和分析，电路工程师发现该生产线上的某个电路板出现了损坏。

接下来，他们采取了以下步骤进行故障诊断与排除：1. 检查电路板：电路工程师先对问题电路板进行全面的外观检查，寻找是否有明显的物理损坏或异常。

2. 测试元器件：对电路板上的各个元器件进行逐一测试，例如电容、电阻、晶体管、集成电路等，检查它们是否工作正常。

3. 常见故障点排查：使用特定的测试设备对电路板进行电信号的注入和采集，定位到电路板上可能存在的常见故障点。

4. 修复或更换元器件：根据测试结果，电路工程师可以判断出电路板上哪个元器件发生了故障。

然后，他们对故障元器件进行修复或更换。

5. 系统测试与验证：修复或更换后，通过对整个生产线的系统测试，确保电路板问题已经解决，生产线恢复正常运转。

通过以上的电路故障诊断案例，我们可以看到电路工程师在实际应用中的重要作用。

他们通过合理的诊断步骤与手段，能够快速发现并解决电路故障，保证工业生产的连续性和稳定性。

三、案例二：电路设计与优化在另一个案例中，一家电子产品公司计划推出一款高性能的电子设备。

为了达到设计要求并优化整个电路系统，他们聘请了电路工程师团队。

以下是他们所采取的步骤：1. 设计需求分析：与产品团队一同明确产品的技术要求，如功耗、速度、噪声等，并进行可行性分析。

2. 电路拓扑结构设计：电路工程师结合产品需求和技术要求，设计出适合的电路拓扑结构，如放大电路、滤波电路、稳压电路等。

3. 元器件选型与布局：根据设计需求，选择合适的元器件，并考虑元器件的布局、连接方式等，以减少电磁干扰和信号衰减。

电路故障分析范文一、故障现象1.电路无法工作：当电路无法工作时，首先要检查电源是否正常，电源是否通电。

如果电源正常，可以进一步检查电源线路，是否有断路、短路等问题。

如果电源线路正常，那么可能是电路内部的元器件出现了问题。

2.电路工作不稳定：电路工作不稳定可能是因为电路中的一些元器件损坏或参数发生变化导致的。

这时可以通过测量电路中各个元器件的数值来确定是哪个元器件出现了问题。

3.电路有噪声或干扰：电路中出现噪声或干扰可能是因为电路设计不合理，或者电路中的元器件不合适，或者外部环境干扰等原因导致的。

这时可以通过改变电路布局、更换元器件等方法来减小噪声和干扰。

二、故障原因1.元器件损坏：元器件在工作中经常受到电流、电压、温度等因素的影响，容易损坏。

当电路故障时，首先要检查各个元器件的工作状态，看是否有损坏的情况。

如果有损坏的元器件，需要及时更换。

2.连接不良：电路中的连接部分如果接触不良，可能会导致电路故障。

连接部分包括焊接点、插座、接线头等。

通过检查连接部分的焊点是否牢固、插座是否松动、接线头是否松脱等可以确定连接是否良好。

3.设计不合理：电路设计如果不合理，也会导致电路故障。

设计不合理包括元器件选择不当、电路布局不合理、电源噪声滤波不足等。

通过仔细分析电路设计，找出问题所在，可以解决电路故障。

三、解决方法1.检查电源：当电路故障时，首先要检查电源是否正常。

可以使用万用表测量电源的电压和电流是否正常，如果不正常，则需要维修或更换电源。

2.检查连接部分：当电路故障时，要仔细检查连接部分，包括焊接点、插座和接线头等。

可以使用多用途测试仪检测连接部分的接触情况，如果发现连接不良，需要重新焊接或更换连接部件。

3.检查元器件：当电路故障时，要检查各个元器件的工作状态。

可以使用万用表、示波器等仪器对元器件进行测试，如果发现元器件损坏或参数发生变化，需要及时更换。

4.优化设计：当电路故障与设计不合理有关时，可以通过优化设计来解决问题。

初中物理常见电路故障分析方法精讲电路故障是指在电路正常工作过程中突然出现的异常现象，通常会导致电路无法正常工作。

为了解决电路故障，我们需要采取一系列的方法来进行分析和诊断。

以下是常见的电路故障分析方法：1.观察法：通过仔细观察电路故障现象，如电路是否有火花或者发热现象，设备是否有异常运行等，可以帮助我们初步了解故障的原因。

2.分步法：将电路分成几个部分，逐一检查每个部分的工作状态，从而确定具体哪一步出现了故障。

例如，我们可以逐一检查电源、开关、电线等，以确定具体故障点。

3.储存法：通过在电路中插入记录仪等设备，将电路的工作状态记录下来，然后通过分析记录数据，查找出故障点。

4.替换法：将电路中的不工作的元件或者设备替换成正常工作的元件或者设备，然后观察电路是否能够正常工作，从而确定故障点所在。

5.排除法：通过逐一排除电路中的元件或者设备，来确定故障点所在。

例如，我们可以先排除电源是否正常，然后再逐一排除开关、电线等，最终找出故障点。

6.借助工具：使用一些专业的检测工具来辅助分析电路故障，例如万用表、示波器等。

这些工具可以帮助我们测量电压、电流、电阻等参数，从而定位故障点。

7.思维导图：通过绘制思维导图，将电路中的各个元件和设备按照逻辑关系进行连接，并标注出各个元件和设备的工作状态。

这样可以更清晰地了解电路的结构和工作状况，从而更容易找出故障点。

总之，电路故障分析是一个需要经验和专业知识结合的过程。

通过观察、分步、储存、替换、排除等方法，借助工具和思维导图的辅助，我们可以更有效地定位电路故障，从而进行修复和恢复正常工作。

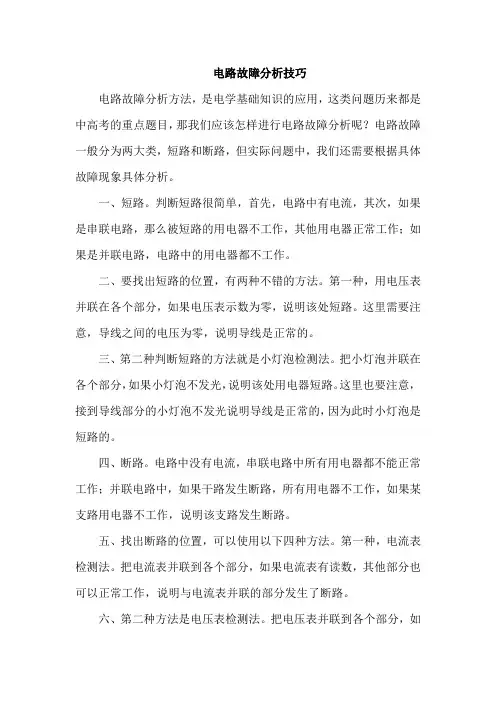

电路故障分析技巧电路故障分析方法，是电学基础知识的应用，这类问题历来都是中高考的重点题目，那我们应该怎样进行电路故障分析呢？电路故障一般分为两大类，短路和断路，但实际问题中，我们还需要根据具体故障现象具体分析。

一、短路。

判断短路很简单，首先，电路中有电流，其次，如果是串联电路，那么被短路的用电器不工作，其他用电器正常工作；如果是并联电路，电路中的用电器都不工作。

二、要找出短路的位置，有两种不错的方法。

第一种，用电压表并联在各个部分，如果电压表示数为零，说明该处短路。

这里需要注意，导线之间的电压为零，说明导线是正常的。

三、第二种判断短路的方法就是小灯泡检测法。

把小灯泡并联在各个部分，如果小灯泡不发光，说明该处用电器短路。

这里也要注意，接到导线部分的小灯泡不发光说明导线是正常的，因为此时小灯泡是短路的。

四、断路。

电路中没有电流，串联电路中所有用电器都不能正常工作；并联电路中，如果干路发生断路，所有用电器不工作，如果某支路用电器不工作，说明该支路发生断路。

五、找出断路的位置，可以使用以下四种方法。

第一种，电流表检测法。

把电流表并联到各个部分，如果电流表有读数，其他部分也可以正常工作，说明与电流表并联的部分发生了断路。

六、第二种方法是电压表检测法。

把电压表并联到各个部分，如果电压表的示数与电源电压相等，说明该并联部分发生断路。

因为此时，电压表等于串联在了电路中，示数变大。

七、第三种方法是导线检测法。

这是最简单的方法。

把一段导线与各部分两个接线柱之间并联，如果用电器都开始正常工作，说明该部分出现断路。

八、第四种方法是小灯泡检测法。

把小灯泡并联在各个部分，如果小灯泡发光并且其他部分开始正常工作，说明该处发生断路。

初中物理电学电路故障分析学习目标：通过学习掌握基本电路故障分析与诊断。

初三物理电路故障分析Ⅰ．常见电路故障：短路或断路。

Ⅱ．简单故障：1．电源发热必然发生电源短路。

2．串联电路中若某部分用电器不能工作，那么这部分必然发生了短路。

3．并联电路中的故障大多直接利用并联电路特点就可分析得出。

Ⅲ．检测其它电路故障方法：一．将完好的用电器与被测电路并联。

（针对串联电路中的断路故障）1．用电器正常工作。

说明：被测电路上发生断路。

2．用电器不能工作。

说明：未测电路上发生断路。

二．用导线与被测电路并联。

（针对串联电路）1．未测电路正常工作。

说明：被测电路上发生断路。

2．未测电路不能工作。

说明：未测电路上发生断路。

三．利用电流表1．对于电路中原有的电流表示数变化情况分析。

（1）示数增大。

说明：电路（或支路）中部分用电器被短路。

（所有用电器都被短路，则电流表烧毁）（2）示数减小。

说明：①电路（或支路）中发生断路。

②电流表坏了。

（3）示数不变。

说明：除电流表所在支路以外的其它支路上发生断路。

（并联）2．将电流表与被测电路并联分析。

（针对串联电路）（1）有示数。

说明：被测电路上发生断路。

（2）无示数。

说明：未测电路上发生断路。

四．利用电压表 。

1．对于电路中原有的电压表示数变化情况分析。

（1）示数增大。

说明：①未与电压表并联的用电器被短路。

②与电压表并联的用电器断路（2）示数减小。

说明： ①与电压表并联的被测电路上发生短路。

②电压表与电源正负极间发生断路。

③电压表坏了。

（3）示数不变。

说明：除电压表所在支路以外的其它支路上发生断路。

2．将电压表与被测电路并联分析。

（1）有示数。

说明：电压表与电源正负极间是通路的。

（2）无示数。

说明：① 与电压表并联的被测电路上发生短路。

② 电压表与电源正负极间发生断路电路故障：主要判断断路和短路两种情况电流表无示数 断路 电压表无示数 电压表并联以外电路断路电压表示数为电源电压 与电压表并联的电器断路 电流表有示数（变大） 短路 电压表无示数电压表并联以外电路短路 与电压表并联的电器短路 电压表示数为电源电压一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。

家庭电路故障分析(精华)家庭电路故障分析1、家庭电路中为什么要有保护装置？可安装哪些保护装置？答：因为有电器的电路一旦出现故障，可能会增加电流，这样不仅会损坏电器，严重时会引起火灾。

因此必须安装电路保护装置。

常见的电路保护装置有熔断器（有封闭式熔断器和插入式熔断器二种，内装保险丝）、断路器（也叫“自动开关”或叫“保安器”）。

2、保险丝有什么作用？答：当由于电路过载或电路发生短路的原因而引起电路电流过大时，保险丝会自动熔断，对电路起保护作用。

熔断后的保险丝可更换。

3、选用或更换保险丝时应注意哪些问题？答：选用保险丝时应注意：应使保险丝的额定电流等于或稍大于电路中各用电器正常工作时的总电流。

更换保险丝时应注意：⑴如果是因为短路而使保险丝熔断，则更换的保险丝规格（额定电流）应与原来的保险丝相同。

⑵如果是因为电路过载而造成保险丝熔断，则必须调换规格（额定电流）不一样的保险丝。

4、如果选用的保险丝额定电流值太大或太小会怎样？为什么说不能用铜丝或铁丝来代替保险丝？答：如果选用的保险丝额定电流值太大，保险丝就不容易熔断，起不到保护电路的作用。

如果选用的保险丝额定电流值太小，保险丝会很容易熔断而经常断电造成不必要的贫苦。

因为在电流过大时，铜丝或铁丝一般不会熔断，因而极易发生事故。

以是说不克不及用铜丝或铁丝来代替保险丝。

5、为什么家庭中常用断路器来替代内装保险丝的闸刀开关和熔断器？答：因为断路器有下列优点：①当电流达到额定值的一定倍数时，可以在几分钟或几秒钟内自动切断电路，从而起到电路过载或电路短路时的保护作用，又不必更换元件。

②当电路中的故障排除后，断路器能手动复位而接通电路。

③电路需要维修时，断路器也能手动切断电路。

断路器比保险丝的作用更大、使用起来更方便。

6、家庭电路的主要组成部分有哪些？答：主要有：进户线和连接导线、电能表、断路器（或闸刀开关和熔断器）、插座、灯座和开关。

7、如果一盏台灯，打开开关后灯没有发光，发生的故障可能有哪些？答：大概是灯丝烧断了；大概是保险丝熔断了（电路发生了短路）；大概是灯头接线处线头零落或发生了短路；大概是开关接线处线头零落了（注意：开关处短路的话，征象是灯不克不及熄灭了，但电路不会发生短路的）；大概是插头处接线松动或发生了短路；大概是某处电路断线了；也有大概是停电了。

初中物理电路故障分析电路故障是指在电路中出现了不正常的工作现象，可能导致电路无法正常工作或损坏。

初中物理中学习的电路主要包括串联、并联、电流和电压等知识点。

下面将以这些知识点为基础，对初中物理电路故障进行分析。

1.串联电路故障分析：串联电路是指电流只有一条可行路径通过所有的电器元件。

串联电路中的故障可以有以下几种情况：1.1电线脱落或接触不良：在串联电路中，电线起到连接各个元件的作用。

如果电线脱落或接触不良，会导致电流无法正常通过，从而使整个电路无法工作。

1.2元件损坏：如果串联电路中的一个元件损坏，会影响整个电路的工作。

例如，如果电路中的一个灯泡烧坏，整个串联电路就无法正常工作，因为电流不能流过烧坏的灯泡。

2.并联电路故障分析：并联电路是指电流可以有多个可行路径通过各个电器元件。

并联电路中的故障可以有以下几种情况：2.1元件短路：如果并联电路中的一个元件短路，即两端直接相连形成了一个近乎零电阻的通路，这时电流会主要通过短路处，导致其他元件的电流减小或无法通过。

例如，如果并联电路中的一个开关损坏，导致开关两端之间形成了一个短路，那么其他的元件如灯泡就无法正常亮起。

2.2元件开路：如果并联电路中的一个元件开路，即两端之间断开，那么电流就无法通过开路处，导致其他元件的电流减小或无法通过。

例如，如果并联电路中的一个电池被取出，那么其他的元件就无法正常工作。

3.电流分析：电路中的电流是由正极流向负极的带电粒子在电路中传播而形成的。

电流的大小和方向可以通过安培表进行测量。

当电流发生故障时，可以通过安培表进行故障分析。

3.1电源故障：当电源输出的电流小于电路中电器元件所需的电流时，电路中的元件可能无法正常工作。

例如，如果电路中使用的电池电量不足，电路中的灯泡可能变暗或无法亮起。

3.2过载故障：当电路中的元件过多，或者其中一元件需要的电流超过了电路所能提供的电流时，电路就会发生过载故障。

例如，如果并联电路中连接了过多的电器，电路的电流可能超过电源能力，导致电路无法正常工作或电源短路。

初中物理电路故障分析方法电路故障分析是电路实验的重要环节。

在实际操作中，经常会遇到电路中出现各种问题，如电灯不亮、电流过大、电压过大等。

这时，需要掌握一些基本的电路故障分析方法，以便能够快速准确地找出故障的原因，并进行修理。

一、排除故障各部分1.发挥自身电子学知识，根据故障的表现特点，结合元件的工作原理进行分析。

2.分类排查电源、开关、灯泡等各个部分是否正常工作。

可以采用拔插法，如果更换一些元件后，故障消失或改变，那么可以确定故障在于这个元件上。

3.对于问题瞬是难以观察的电子元件，可以通过测量电阻、电压和电流等特征参数来确定元件是否正常工作。

比如，对于灯泡，可以通过万用表测量其两端的电压和电流大小，再与正常情况下的数值进行对比，来判断灯泡是否出故障。

如果电压或电流超出了正常的范围，那么说明这个元件存在问题。

二、故障可能原因分析1.故障原因可能是元件的问题，如电阻值过大或过小、电容失效、二极管打极等。

这时可以通过更换元件的方式来确定是哪个元件出了问题。

2.故障原因可能是电路布线或接线不当，如接触不良、导线短路或断开等。

这时可以通过对接线的检查，找出问题所在，并及时进行修复。

3.故障原因也可能是电源的问题，可能是电源供电不稳定、电源输出电流过大或过小等。

这时可以通过测量电源的输出电压和电流，来确定电源是否存在问题。

如果电源输出电压和电流与标准值不符，那么说明电源存在问题，需要及时更换或修理。

三、故障现象和故障原因的对应1.如果电路中的灯泡不亮，可能是灯泡本身的问题，可以通过更换灯泡来解决。

如果更换灯泡后，故障依旧存在，那么可能是电路供电不正常，需要检查电源的输出电压和电流是否正常。

2.如果电流过大，可能是电阻短路或电源电压过高导致的。

可以通过测量电路中的电阻、电压和电流，来确定故障的原因。

如果电阻过小或电压过大，那么说明可能是电阻短路或电源电压过高；如果电流过大，但是电路中的元件工作正常，那么说明可能是电源的问题。

初中物理电路故障分析集锦电路故障是电路中常见的问题，它可能导致电路无法正常工作或者发生短路、断路等危险情况。

在初中物理学习中，我们要学会分析和解决电路故障。

下面是一些常见的电路故障以及相应的分析和解决方法的集锦。

1.灯泡不亮分析：灯泡不亮可能是因为电路中有断路或者灯泡烧坏了两种情况。

首先，我们可以检查电路中的导线是否断开，特别是灯泡所在的位置。

如果电路中有断路，我们需要修复断路处的导线。

其次，我们可以通过更换一个新的灯泡来验证灯泡是否烧坏了。

如果是灯泡烧坏了，我们需要更换一个新的灯泡。

2.灯泡亮度不均匀分析：灯泡亮度不均匀可能是因为电路中的电压分布不均匀或者灯泡的阻值不同。

我们可以使用电压表来测量电路中不同位置的电压，并判断电压分布是否均匀。

如果电压分布不均匀，我们可以通过调整电源电压或者添加电阻等方式来平衡电压分布；如果灯泡的阻值不同，我们需要更换同样的灯泡。

3.短路分析：短路是指电路中两个导线直接接触或者导线与地接触，导致电流绕过原本路径的现象。

短路会导致电路中电流突增，可能引发火灾等危险情况。

我们可以通过观察电路中是否有导线直接接触，或者使用万用表测量电路中的电阻来判断是否存在短路。

如果存在短路，我们需要断开电路并修复短路处的导线。

4.电路过载分析：电路过载是指电路中承载的电流过大，超过了电路元件的额定电流，导致电路无法正常工作或者引发危险。

我们可以通过观察电路中的电流表是否超过了元件的额定电流来判断是否存在电路过载。

如果存在电路过载，我们可以考虑增加电路元件的数量或者更换具有更大额定电流的元件。

5.电阻值异常分析：电阻值异常可能是因为电阻器的阻值发生了变化或者连接的方式出现了问题。

我们可以使用万用表测量电阻器的阻值，并与标称值进行比较。

如果电阻器的阻值与标称值相差很大，可能需要更换一个新的电阻器。

另外，我们还可以检查电路中连接电阻器的导线是否牢固，是否与电阻器的引脚接触良好。

总之，电路故障的分析和解决需要具备一定的实践经验和基本知识。

电路故障分析串联电路的故障现象：1.开路：（亦作“断路”）.所有用电器都不工作,电流表无示数，只有垮在断点两边的电压表有示数，且示数接近(或等于)电源电压。

2.短路：被短路的部分用电器不工作，电流表有示数,接在被短路用电器两端的电压表无示数，接在其他用电器两端的电压表有示数。

电路故障分析：一、常见故障：故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动；原因：电路某处接触不良；排除方法：把松动的地方拧紧。

故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡断路故电压表串联到了电路中说一下啊一般判断电路时都是把电压表当做断路是应为它的电阻很大很大所以呢如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压；原因2：电流表与电压表位置互换这样灯泡被几乎没有电阻的电流表（它接到了电压表的位置上）短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压，由于电压表的电阻大所以电流表几乎无示数；补充一下啊：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数）电压表所示几乎为电源电压（其实就是电源电压）故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变；原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻。

故障5：闭合开关后，无论怎样移动滑片灯泡都不亮原因1：电路某一处断路原因2：灯泡被导线或电流表短路故障6：灯泡亮两表指针反向偏转；原因：两表的正负接线柱接反了初中物理电学故障只有几类：短路（包括电源短路和局部用电器短路）；断路；电流、电压表正负接反；电压表串接等等。
