中考物理试题调研 题型49 简单电路的故障分析

物理中考专题电路故障分析及详解一、单选题1．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A．L断路B．R断路C．R短路D．电流表断路2．如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路3．如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。

假设导线连接良好，电路只有一处故障。

则电路中的故障是（）A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路4．如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数电路故障可能是（）A．L1短路B．L1断路C．L2短路D．L2断路5．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（）A．一定是灯泡L1断路B．一定是灯泡L2断路C．可能是灯泡L1短路D．可能是灯泡L2短路6．某同学利用如图所示电路进行实验，电源电压保持不变，电流表电阻忽略不计，闭合开关后，L1和L2正常发光，两个电表都有示数．下列说法正确的是A．过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是灯泡1L断路B．若电路中的故障，只有电流表断路，此时2L不能发光，1L仍能正常发光C．若电路中的故障，只有2L断路，此时1L能正常发光，两个电表示数不变D．若电路中的故障，只有灯2L短路，则电流表可能被烧坏7．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。

一段时间之后，一个电表示数变小，另一个不变，则故障可能是（）A．L1开路B．L1短路C．L2开路D．L2短路8．在如图所示的电路中，闭合开关S，电路正常工作。

2023年物理中考电路故障问题剖析1.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（）A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．电压表断路【答案】D【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。

由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；（1）若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数。

与题中给出条件不符合，所以电路发生的故障不可能是A选项；（2）电流表断路，灯泡不亮，电流表没有示数。

所以电路发生的故障不可能是B选项；（3）滑动变阻器断路，灯泡不亮，电流表没有示数。

所以电路发生的故障不可能是,C选项；（4）若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V。

所以电路发生的故障就是电压表断路。

2.如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。

若电路中只有一处故障，则可能是（）A.L1短路B．L1断路C．L2短路D．L2断路【答案】D【解析】两灯串联，电流表测电流，电压表测L2电压，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是L2断路，故ABC不符合题意，D符合题意。

3.如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路 D．乙灯泡断路【答案】C【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量乙灯泡电压。

甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，这说明电路不是短路，而是甲灯泡所在支路断开；电压表、电流表有示数，说明乙灯泡正常，由此可得出故障原因。

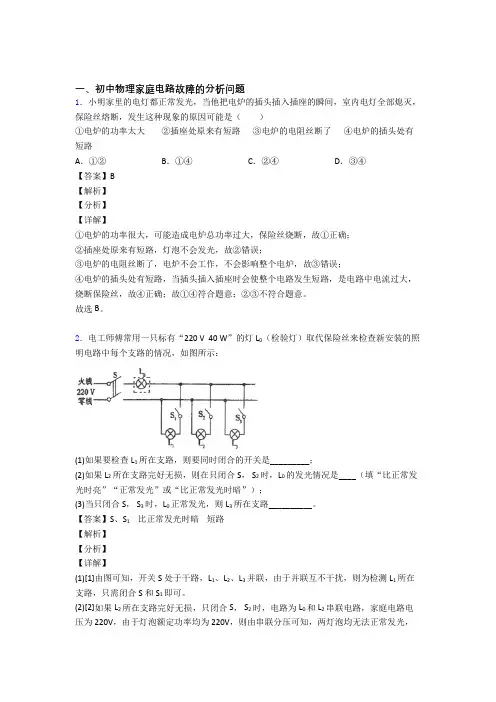

一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。

故选B。

2．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

【答案】S、S1比正常发光时暗短路【解析】【分析】【详解】(1)[1]由图可知，开关S处于干路，L1、L2、L3并联，由于并联互不干扰，则为检测L1所在支路，只需闭合S和S1即可。

(2)[2]如果L2所在支路完好无损，只闭合S， S2时，电路为L0和L2串联电路，家庭电路电压为220V，由于灯泡额定功率均为220V，则由串联分压可知，两灯泡均无法正常发光，实际电压均低于额定电压，故比正常发光时暗。

(3)[3]当只闭合S、S3时，L0正常发光，由于家庭电路电压为220V，L0额定电压为220V，则L0正常发光时说明电源电压全加在L0两端，可得L3短路。

3．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。

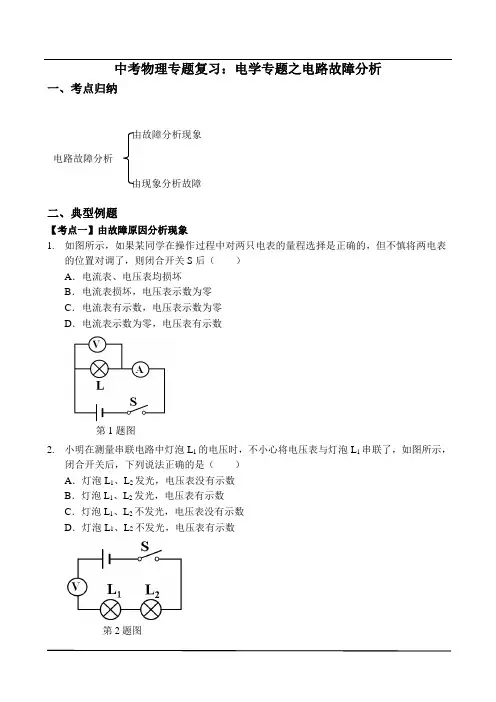

中考物理专题复习：电学专题之电路故障分析一、考点归纳二、典型例题【考点一】由故障原因分析现象1. 如图所示，如果某同学在操作过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后（ ） A ． 电流表、电压表均损坏 B ． 电流表损坏，电压表示数为零 C ． 电流表有示数，电压表示数为零 D ． 电流表示数为零，电压表有示数2. 小明在测量串联电路中灯泡L 1的电压时，不小心将电压表与灯泡L 1串联了，如图所示，闭合开关后，下列说法正确的是（ ） A ．灯泡L 1、L 2发光，电压表没有示数 B ．灯泡L 1、L 2发光，电压表有示数 C ．灯泡L 1、L 2不发光，电压表没有示数 D ．灯泡L 1、L 2不发光，电压表有示数电路故障分析由故障分析现象由现象分析故障第1题图第2题图第4题图3. 如图所示，当开关S 闭合后，电压表和电流表均有一定的示数，两灯泡L 1、L 2均正常发光。

如果灯泡L 1的灯丝突然断开，则电压表的示数将______（选填“变大”、“不变”或“变小”），灯泡L 2将会________（选填“变亮”、“变暗”或“熄灭”）。

4. 如图所示，开关S 闭合后，若L 1灯丝突然烧断，会发生的现象是（ ）A ． L 1、L 2、L 3均熄灭，电压表、电流表示数均为零B ． L l 、L 2熄灭，L 3仍然发光，电压表、电流表示数均变大C ． 除L 1灯不亮外，其余一切无任何其他变化D ． L l 、L 2、L 3熄灭，电压表示数变大，电流表示数为零 5. 某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（设只出现一处电路故障）（ ）A ．若R 1短路，则电流表有示数、电压表无示数B ．若R 2短路，则电流表有示数、电压表无示数C ．若R 1断路，则电流表无示数、电压表有示数D ．若R 2断路，则电流表有示数、电压表无示数6. 如图所示，当开关S 闭合后，两灯均正常发光。

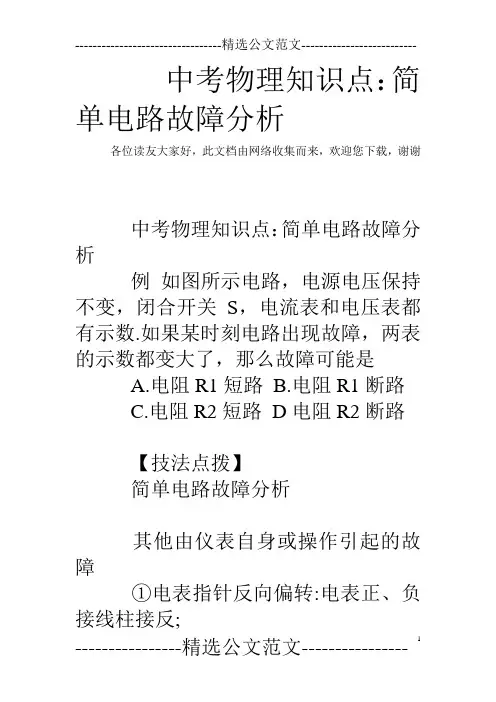

中考物理知识点：简单电路故障分析
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢
中考物理知识点：简单电路故障分析
例如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数.如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是
A.电阻R1短路
B.电阻R1断路
C.电阻R2短路D电阻R2断路
【技法点拨】
简单电路故障分析
其他由仪表自身或操作引起的故障
①电表指针反向偏转:电表正、负接线柱接反;
②电表指针偏转角度过小:电表量程
选择过大;
③电表指针偏转超过量程:电表量程选择过小.
步骤
①首先根据两灯泡发光状态，判断哪一段电路中有电流，哪一段电路中无电流;
②然后利用电流流向法逐一查找短路或断路对象:对于串联电路，若一灯亮，一灯不亮，则不亮的灯出现短路或通过该灯的电流太小导致灯不足以发光;若两灯都不亮，故障一定是断路;对于并联电路，灯亮的支路无故障，不亮的支路出现断路;若两灯都不亮，故障可能有三种情况:干路断路、支路用电器均断路或某一支路出现短路的同时电源也被短路.
相关推荐:中考物理知识点：串、并联电路的电流、电压特点
点击查看更多信息
新初三快扫码关注
中考网微信公众号
每日推送学习技巧，学科知识点
助你迎接2020年中考！
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。

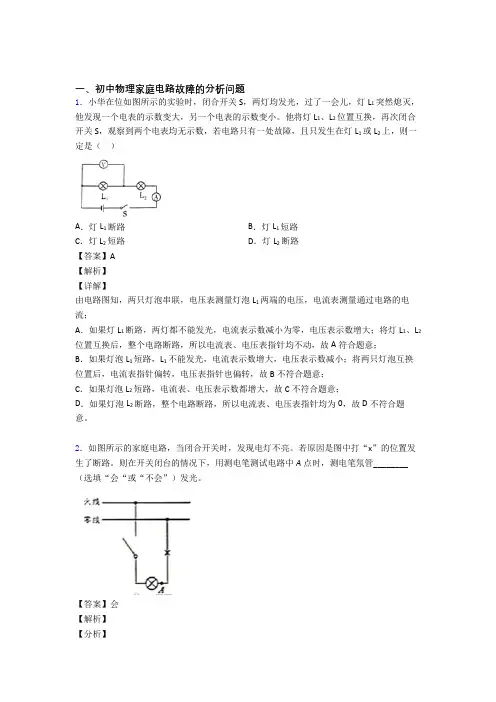

一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。

他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。

2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

测L2电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：A、若V1=0 解：可能你会错选A。

其实答案为B。

首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。

如果碰上了电压表电流表就把电压表当开路，电流表当导线。

这个是因为电流表电压小，几乎为零。

但电压表不同。

此处要注意的是，电压表只是看做开路，并不是真的开路。

所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。

电压表是有示数的（话说我当时为这个纠结了好久）。

还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。

而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。

不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。

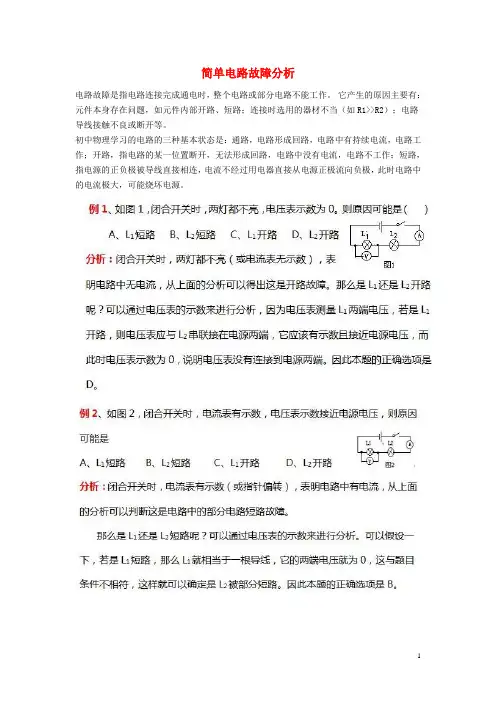

简单电路故障分析
电路故障是指电路连接完成通电时，整个电路或部分电路不能工作。

它产生的原因主要有：元件本身存在问题，如元件内部开路、短路；连接时选用的器材不当（如R1>>R2）；电路导线接触不良或断开等。

初中物理学习的电路的三种基本状态是：通路，电路形成回路，电路中有持续电流，电路工作；开路，指电路的某一位置断开，无法形成回路，电路中没有电流，电路不工作；短路，指电源的正负极被导线直接相连，电流不经过用电器直接从电源正极流向负极，此时电路中的电流极大，可能烧坏电源。

第十六章电压和电阻专题16.6 电路故障问题（拓展）在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的是哪段电路的哪个物理量。

先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。

1．电路故障主要表现(1)电路断路现象：①灯泡不亮；②电流表无示数；③电压表无示数(电压表所测部分两节点之外断路)；④电压表有示数(接近电源电压)(电压表所测部分两节点之间断路)。

(2)电路短路现象：一是电源短路―→用电器不工作，电压表、电流表都无示数，有可能烧坏电源；二是部分短路(也叫短接)―→电路仍通―→①灯泡仍亮(没有被短路)；②灯泡不亮(被短路)；③电流表有示数(没有被短路)；④电压表有示数(所测部分没有短路)；⑤电压表无示数(所测部分短路)。

2．查找断路故障的方法(1)用导线(或电流表)并接法来查找故障位置。

当导线两端接在电路中某两点之间时，原来不能工作的用电器工作，说明导线并接两点之间的部分可能有断路。

注意：不能并接在电源两端。

(2)用电压表并接在电路某两点之间时，电压表有示数，说明与电压表并接部分有可能断路。

电压表无示数，说明与电压表并联部分以外断路。

(3)用小灯泡并接在电路某两点之间时，若小灯泡发光，说明与小灯泡并接的电路部分断路。

3.注意：表一电路发生故障时的现象故障现象灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示短路数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路) 断路灯泡不亮；电流表无示数；电压表示数为零或接近电源电压表二常见电路故障的判断现象故障电流表、电压表的指针反向偏转电流表、电压表的“＋”“－”接线柱接反电流表、电压表的量程可能都选择过大；电源电压电流表、电压表的指针偏转角度很小可能过低电流表指针超过最大值量程可能选择过小；电路中可能出现短路【例题1】如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（）A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．电压表断路【答案】D【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。

一、初中物理家庭电路故障的分析问题1．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．b、c之间某处断路C．a、d之间某处断路D．电灯的灯丝断了【答案】B【解析】【详解】A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。

2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。

【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。

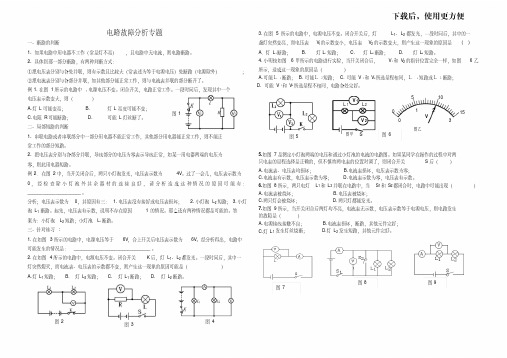

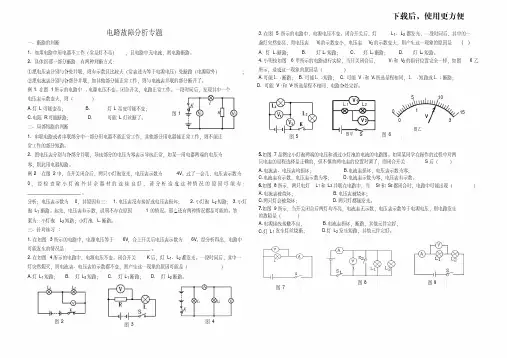

精品文档电路故障分析葛老师题库1．如图所示电路中，电源电压保持不变，闭合电键后S 后，电路正常工作，过了一会儿，电流表示数变大，且电压表与电流表的比值不变，则下列判断中正确的是（）A. 电阻 R 断路，灯L 变暗B.电阻R短路，灯L变亮C. 灯 L 断路，电压表的示数变小D.灯L短路，电压表的示数变大2．如图所示电路中，电流电压保持不变，闭合电键S，电路正常工作，过了一会儿，一个电表示数变大，另一个电表示数变小，则下列判断中正确的是（）A．电阻 R一定断路B、电阻R一定短路C．灯 L 的亮度可能不变D、灯L可能变亮3．如上右图所示电路中，电源电压不变，闭合电键S，电路正常工作一段时间后，发现两个电压表的示数相等，则（）A．灯 L 一定熄灭 B 、灯 L 可能变亮C、电阻 R一定断路 D 、电阻 R 可能短路4．如图所示的电路中，当电键S 闭合时，发现电压表的示数为0，则下列故障中不可能是（）A.L 1灯丝断了B.L 2 灯丝断了C.灯 L1短路D.电压表接线断开5．如图所示电路中，电源电压为 6 伏。

当电键S 闭合时，只有一只灯泡发光，且电压表 V 的示数为 6 伏，产生这一现象的原因可能是（）A．灯 L 短路B、灯L短路12C、灯 L 断路D、灯L断路126．如图所示电路中，电源电压不变，闭合电键12都发光。

一段时间后，其中一灯突然熄灭，S后，灯 L 、L而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯 L1短路B.灯L2短路C.灯 L1断路D.灯L2断路7．如图所示电路中，电源电压不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A．灯 L 可能变亮B、灯L亮度可能不变C．电阻 R可能断路D、电阻R可能短路8．如图所示的电路中，电源电压不变，闭合电键S，电压表、电流表均有示数。

将滑动变阻器的滑片P 向左移动时，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（）A．电阻 R1短路，电压表的示数变小B、电阻R1断路，电流表的示数变大C. 滑动变阻器短路，电压表的示数变小D. 滑动变阻器断路，电流表的示数变小9．如图所示电路中，电源电压不变。
