监控摄像机镜头角度和距离计算表

安装监控摄像机如何选择合适的镜头镜头毫米数与对应距离的参数表镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头(这些镜头都是全金属的大CS镜头)2.8即： F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°3.6即： F=3.6mm 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°，8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°，12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°，16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.83.61/2" 6.44.82/3" 8.86.61" 12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

监控摄像机镜头焦距与实际照射距离的关系
摄像机的水平视觉度数及垂直视觉度数与摄像机CCD靶面尺寸hXυ及镜头焦距f之间有如下关系：水平视觉度数=2arctan (h／2f)；
垂直视觉度数=2arctan (υ/2f)。

监控镜头镜头的跟角度跟距离的比例
相对孔径
F——光阑F数，F=f/D f=焦距，D=镜头的有效孔径
监视器显示5m高物体为准
镜头安装部位口径为25.4mm
镜头安装基准面到焦点的距离为17.526mm
C型镜头安装到CS接口的摄像机时需增配5mm厚的接圈
*2.8即：F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°。

*3.6即：F=3.6mm拍摄距离为2~6米拍摄角度93°
#6即F=6mm 拍摄距离为3~15米拍摄角度为53°，#8即F=8mm 拍摄距离为4~20米拍摄角度为40°，#12即F=12mm拍摄距离为5~25米拍摄角度为25°，#16即F=16mm拍摄距离为5~30米拍摄角度为20°#25：即F=25mm拍摄距离为20~80米拍摄角度为15°。

对网络上各工程师撰写的工程文章进行收集，供大家学习和工程项目中参考使用镜头计算公式(原理描述)公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/W2、f=hL/Hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/4" 3.2 2.41/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6(1)lin靶面尺寸为宽12.7mmx高9.6mm,对角线16mm(2)2/3in靶面尺寸为宽8.8mmx高6.6mm,对角线11mm(3)1/2in靶面尺寸为宽6.4mmx高4.8mm,对角线8mm(4)1/3in靶面尺寸为宽4.8mmx高3.6mm,对角线6mm(5)1/4in靶面尺寸为宽3.2mmx高2.4mm,对角线4mm(6)1/5in正在开发之中，尚未推出正式产品由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H 和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。

监控摄像头焦距与距离监控摄像头焦距与距离一、监控摄像头镜头可视角度表 镜头焦距 搭配1/3" CCD 搭配1/4" CCD二者差的异性 2.8 mm 89.9° 75.6°14.3° 3.6 mm 75.7 ° 62.2°13.5° 4 mm 69.9 ° 57.0°12.9°6 mm 50.0 ° 39.8°10.2° 8 mm 38.5 ° 30.4°8.1° 12 mm 26.2 ° 20.5°5.7° 16 mm 19.8 ° 15.4°4.4° 25 mm 10.6 ° 8.3°2.3° 60 mm 5.3 °4.1° 1.2° 二、监控摄像头镜头可视距离表三、计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

监控摄像头焦距与距离一、监控摄像头镜头可视角度表二、监控摄像头镜头可视距离表三、计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。

W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。

(二)、图解法如前所示，摄像机镜头的视场由宽（W）。

高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。

监控摄像机镜头可视距离和角度表
监控摄像机镜头可视角度表
监控摄像机镜头可视距离表
监控摄像机镜头使用场所及角度
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所 2.8 MM 2.5MM
2、视角在60度以上，用于5*5米左右场所 3.6MM4MM
3、视角在50度以上，用于8-10米左右场所6MM
4、视角在40度以上，用于10-18米左右场所8MM
5、视角在30度以上，用于20-30米左右场所12MM16MM
6、视角在20度以上，用于30-50米左右场所25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视；
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

计算方法1/3"CCD镜头最远能看清多少米？
3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最远多少米距离了
可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角
cif640kb/s300M每小时/每天7G
D1（4cif）2048kb/s900M每小时/每天22G
720P (1280*760/100万像数) 3072kb/s 1.6G每小时/每天39G
1080P (1920*1080/200万像数) 4096kb/s 2.1G每小时/每天51G
注：码率越高（**** kb/s），图像清晰度越高！。

监控摄像头焦距与距离一、监控摄像头镜头可视角度表二、监控摄像头镜头可视距离表1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=w*D/W f=h*D/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度D：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3, 当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.选择镜头要点:1、镜头大小可以自由选择.根据摄像头监控的实际距离,参照上表选择相对合适的镜头毫米数.同系列产品镜头大小不影响价格。

例如:宝贝名称为10米摄像机,而您的实际距离是25米.那么您可以选择8MM的镜头,产品价格不变，同样,宝贝名称为50米摄像机,而您的实际距离是35米,那么您可以选择12MM的镜头,产品价格不变。

2、镜头毫米数所对应的最佳距离,指的是发现距离.有客户问3.6MM的镜头,能看清10米内的人吗?回答是肯定的.这里说的"看清",是说的看清人的大致面貌和活动.如果要求看清楚人脸的话,选择更大的镜头.如图:图中3个人的大致面貌和活动可以清楚的看到,如果是您熟悉的人,您一眼就可以认出来.如果是陌生人,您就没办法清楚的辨认五官。

这个镜头是3.6MM的,看的距离是在10米左右。

如果您换成16MM的镜头,就可以清楚的看出。

但是视觉范围就很窄。

上图右边的部分就看不到了。

这也就是大镜头与小镜头的根本区别。

如所需监控的范围较小,建议对照表格选择大一个规格的镜头。

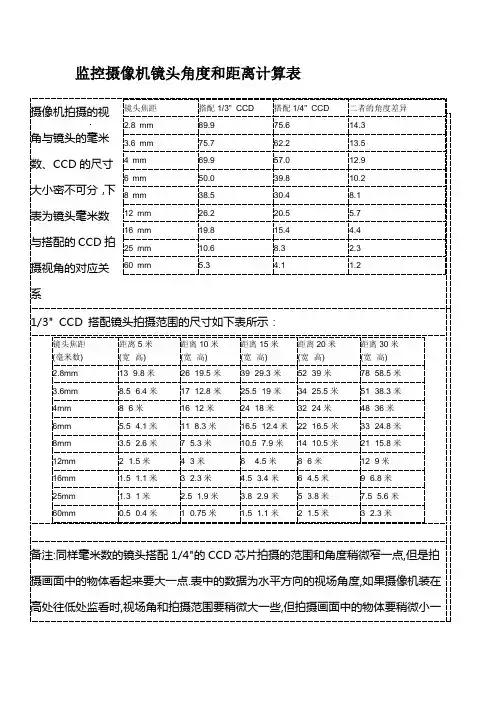

监控摄像机镜头角度和距离计算表摄像机拍摄的视 角与镜头的毫米镜头焦距 2.8 mm 3.6 mm数、CCD 的尺寸 4 mm6 mm大小密不可分，下 8 mm表为镜头毫米数 12 mm16 mm与搭配的 CCD 拍 25 mm摄视角的对应关 60 mm系搭配 1/3" CCD 89.9° 75.7 ° 69.9 ° 50.0 ° 38.5 ° 26.2 ° 19.8 ° 10.6 ° 5.3 °搭配 1/4" CCD 75.6° 62.2° 57.0° 39.8° 30.4° 20.5° 15.4° 8.3° 4.1°二者的角度差异 14.3° 13.5° 12.9° 10.2° 8.1° 5.7° 4.4° 2.3° 1.2°1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：镜头焦距 (毫米数) 2.8mm 3.6mm 4mm 6mm 8mm 12mm 16mm 25mm 60mm距离 5 米 (宽×高) 13×9.8 米 8.5×6.4 米 8×6 米 5.5×4.1 米 3.5×2.6 米 2×1.5 米 1.5×1.1 米 1.3×1 米 0.5×0.4 米距离 10 米 (宽×高) 26×19.5 米 17×12.8 米 16×12 米 11×8.3 米 7×5.3 米 4×3 米 3×2.3 米 2.5×1.9 米 1×0.75 米距离 15 米 (宽×高)距离 20 米 (宽×高)39×29.3 米 52×39 米25.5×19 米 34×25.5 米24×18 米32×24 米16.5×12.4 米 22×16.5 米10.5×7.9 米 14×10.5 米6××4.5 米 8×6 米4.5×3.4 米 6×4.5 米3.8×2.9 米 5×3.8 米1.5×1.1 米 2×1.5 米距离 30 米 (宽×高) 78×58.5 米 51×38.3 米 48×36 米 33×24.8 米 21×15.8 米 12×9 米 9×6.8 米 7.5×5.6 米 3×2.3 米备注:同样毫米数的镜头搭配 1/4"的 CCD 芯片拍摄的范围和角度稍微窄一点,但是拍 摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在 高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点。

监控摄像机镜头焦距与可视角度换算表摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考：镜头焦距搭配1/3" CCD 搭配1/4" CCD 二者差的异性2.8 mm89.9°75.6°14.3°3.6 mm75.7 °62.2°13.5°4 mm69.9 °57.0°12.9°6 mm50.0 °39.8°10.2°8 mm38.5 °30.4°8.1°12 mm26.2 °20.5° 5.7°16 mm19.8 °15.4° 4.4°25 mm10.6 °8.3° 2.3°60 mm 5.3 ° 4.1° 1.2°1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：镜头焦距距离5米距离10米距离15米距离20米距离30米(毫米数)(宽×高)(宽×高)(宽×高)(宽×高)(宽×高)2.8mm13×9.8米26×19.5米39×29.3米52×39米78×58.5米3.6mm8.5×6.4米17×12.8米25.5×19米34×25.5米51×38.3米4mm8×6米16×12米24×18米32×24米48×36米6mm 5.5×4.1米11×8.3米16.5×12.4米22×16.5米33×24.8米8mm 3.5×2.6米7×5.3米10.5×7.9米14×10.5米21×15.8米12mm2×1.5米4×3米6××4.5米8×6米12×9米16mm 1.5×1.1米3×2.3米 4.5×3.4米6×4.5米9×6.8米25mm 1.3×1米 2.5×1.9米 3.8×2.9米5×3.8米7.5×5.6米60mm0.5×0.4米1×0.75米 1.5×1.1米2×1.5米3×2.3米备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点.。

对网络上各工程师撰写的工程文章进行收集，供大家学习和工程项目中参考使用镜头计算公式(原理描述)公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/W2、f=hL/Hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/4" 3.2 2.41/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6(1)lin靶面尺寸为宽12.7mmx高9.6mm,对角线16mm(2)2/3in靶面尺寸为宽8.8mmx高6.6mm,对角线11mm(3)1/2in靶面尺寸为宽6.4mmx高4.8mm,对角线8mm(4)1/3in靶面尺寸为宽4.8mmx高3.6mm,对角线6mm(5)1/4in靶面尺寸为宽3.2mmx高2.4mm,对角线4mm(6)1/5in正在开发之中，尚未推出正式产品由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H 和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。

For personal use only in study and research; not for commercial use安装监控摄像机如何选择合适的镜头镜头毫米数与对应距离的参数表镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头(这些镜头都是全金属的大CS镜头)2.8即： F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°3.6即： F=3.6mm 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°，8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°，12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°，16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.83.61/2" 6.44.82/3" 8.86.61" 12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
